公開番号2025084377
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198235
出願日2023-11-22
発明の名称冷却被服
出願人株式会社リブレ
代理人弁理士法人コスモス国際特許商標事務所
主分類A41D 13/005 20060101AFI20250527BHJP(衣類)
要約【課題】冷却流体経路の外部からの圧力によって冷却流体経路が破裂する虞を防止する冷却被服を提供する。

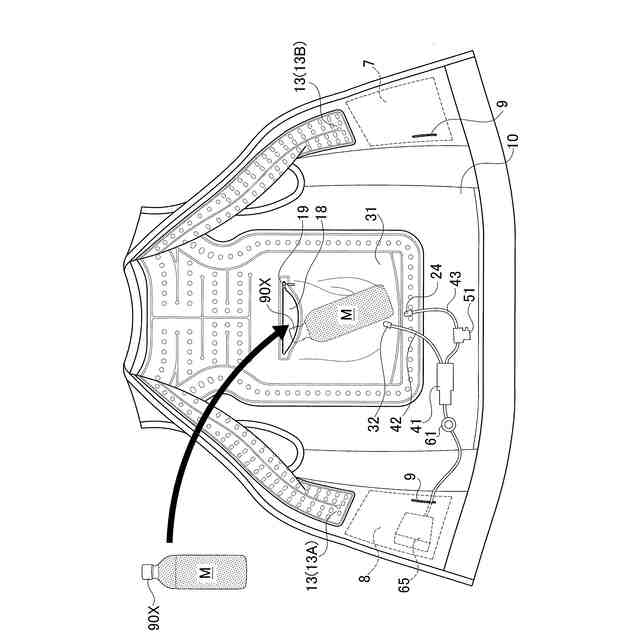

【解決手段】冷却物質Mを出し入れ自在に収納可能な収納部31と、収納部31に貯留された冷却流体を導くための冷却流体経路21とを備えた冷却被服11において、一端側が収納部31に接続され他端側が冷却流体経路に接続されたチューブ42と、チューブ42に取り付けられたポンプ41と、冷却流体経路21の外部からの圧力がポンプ41の吐出部44から第2流出部24に向かって冷却流体Nを送り出す圧力の2倍を超えると開弁する安全弁51とを備え、冷却流体経路21は、着用者と接触する表面16Aと、表面16Aの反対側になる裏面16Bとを有する内側シート材16と、内側シート材16に接着する外側シート材17とによって形成された。

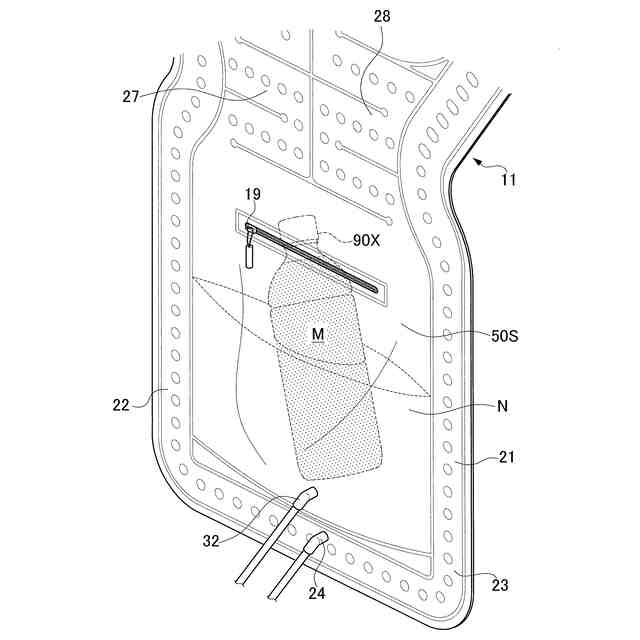

【選択図】図10
特許請求の範囲【請求項１】

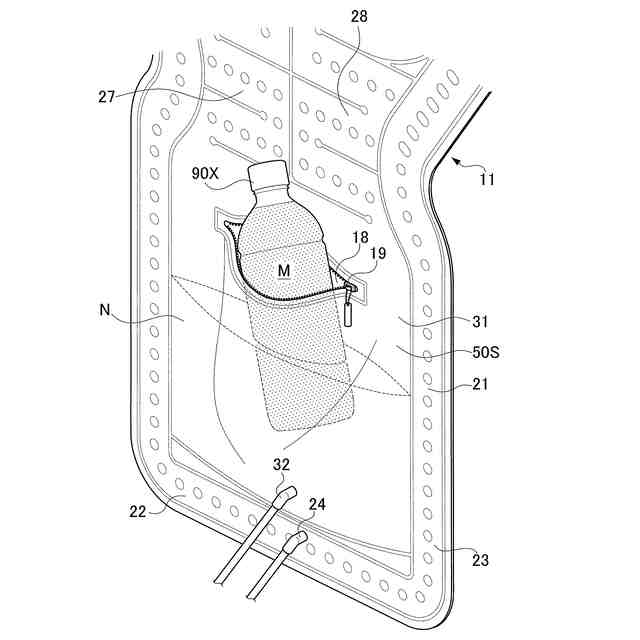

凝固可能な物性の冷却物質を出し入れ自在に収納可能な収納部と、
前記収納部に貯留された冷却流体を導くための冷却流体経路とを備えた冷却被服において、
一端側が前記収納部に接続され他端側が前記冷却流体経路に接続されたチューブと、
前記チューブに取り付けられたポンプと、
前記冷却流体経路の外部からの圧力が規定圧力を超えると開弁する安全弁とを備え、
前記冷却流体経路は、

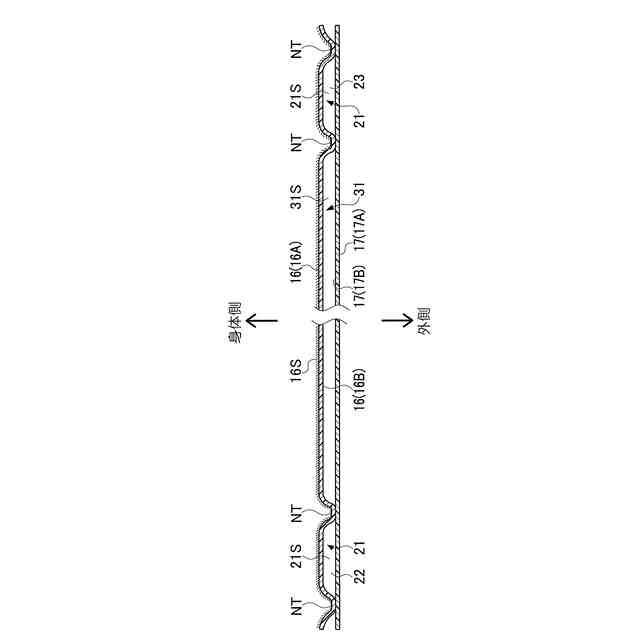

前記冷却被服の着用者と接触する表面と、前記表面の反対側になる裏面とを有する内側シート材と、前記内側シート材と接着する外側シート材とによって形成された冷却被服。
続きを表示（約 660 文字）【請求項２】
請求項１に記載の冷却被服において、
前記ポンプに、前記収納部に貯留された冷却流体を前記収納部に接続された前記チューブを通じて吸入する吸入部と、前記冷却流体経路に向けて冷却流体を前記冷却流体経路に接続された前記チューブを通じて吐出する吐出部とを備え、
前記安全弁は、
前記冷却流体経路に接続された前記チューブ側に設けられた冷却被服。
【請求項３】
請求項２に記載の冷却被服において、

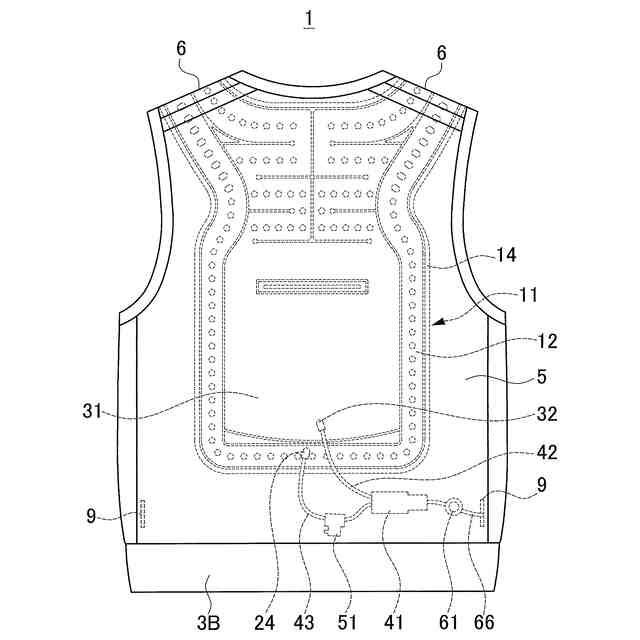

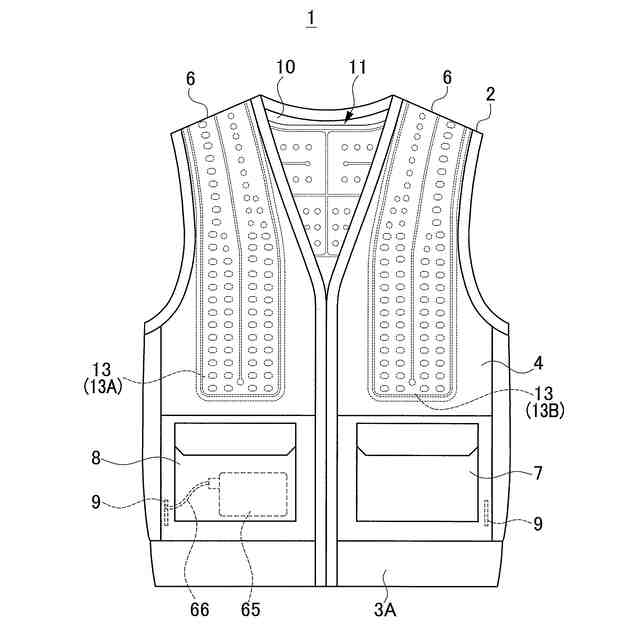

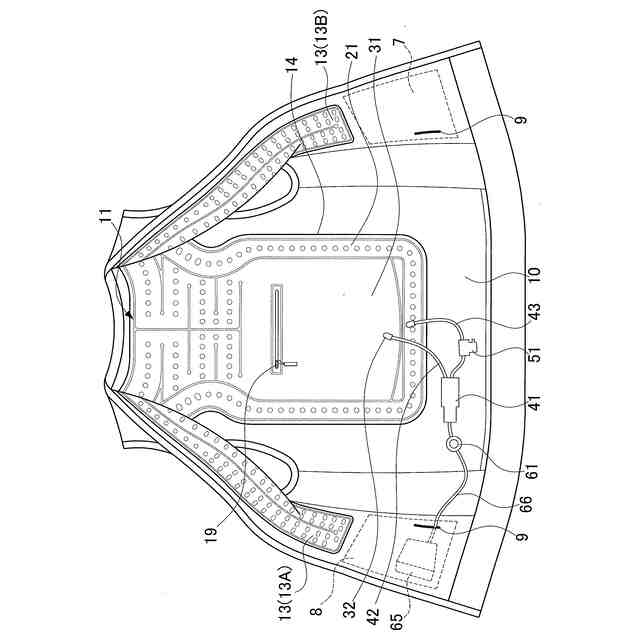

被服本体は、前身頃と、後身頃とを有し、
前記チューブの他端側は、
前記後身頃に設けられた前記冷却流体経路に接続され、
前記内側シート材の表面側に位置する冷却被服。
【請求項４】
請求項３に記載の冷却被服において、
前記冷却流体経路は、

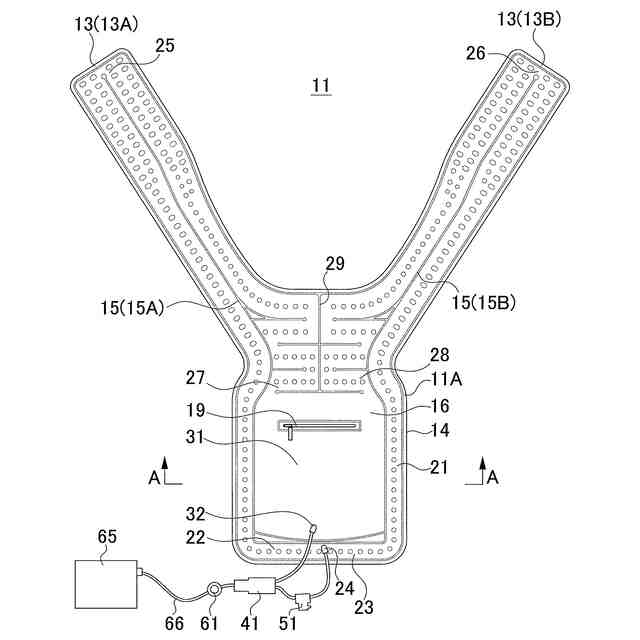

肩部を介して前記後身頃と前記前身頃とに連なって設けられ、
前記チューブの他端側から前記冷却流体経路に流出された冷却流体を前記前身頃に向かって導く冷却被服。
【請求項５】
請求項１から請求項４のいずれかに記載の冷却被服において、
前記安全弁は、
前記冷却流体経路の外部からの圧力が前記規定圧力を超えると開弁して、前記安全弁の外部に冷却流体を排出する機能を有する冷却被服。
【請求項６】
請求項１から請求項４のいずれかに記載の冷却被服において、
前記内面シート材の前記表面に起毛加工が施されている冷却被服。

発明の詳細な説明【技術分野】
【０００１】
本発明は、着用者の身体を冷やす冷却被服に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
人にとって不快な猛暑日は近年、年間を通じて数多くあり、このような猛暑日には、熱中症の防止策として、小まめな水分補給をはじめ、適度な冷房装置の使用が、奨励されている。しかしながら、冷房装置の設備がない、または冷房の効きが十分でない等の理由により、猛暑下の屋外で働く作業者や、屋内の蒸し暑い環境下で働く作業者、炎天下でレクリエーションやスポーツ、観戦等を行っている人は、冷房装置で涼を取ることはできない。そこで、避暑を求める人向けに、冷却機能を備えた被服が普及し、近年では、冷水を循環させる冷却流体経路を被服本体に装着した冷却被服も開発されている。その一例が、特許文献１に開示されている。
【０００３】
特許文献１には、人体面に接触し且つ冷却流体（冷却水）の供給時において変形しない内側シートと、その内側シートの外面に接着されて内側シートとの間に冷却流体が供給される冷却流体経路を形成する外側シートとによって構成されている複数の冷却パネルを備えた冷却被服について開示されている。また、特許文献１には、冷却パネルが上着の前面内側、上着の背面内側及びズボンの内側に付設して用いられることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平７－３０８３３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の技術には、下記の問題がある。
特許文献１に開示されている冷却被服の着用者がスポーツ等を行っている場合に、冷却被服が備えた冷却流体経路の外部から圧力がかかることで、冷却流体経路が破裂する虞があることである。
【０００６】
本発明は、上記問題点を解決するためになされたものであり、冷却流体経路の外部からの圧力によって冷却流体経路が破裂する虞を防止する冷却被服を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明に係る冷却被服は、以下の構成を有する。
（１）凝固可能な物性の冷却物質を出し入れ自在に収納可能な収納部と、前記収納部に貯留された冷却流体を導くための冷却流体経路とを備えた冷却被服において、一端側が前記収納部に接続され他端側が前記冷却流体経路に接続されたチューブと、前記チューブに取り付けられたポンプと、前記冷却流体経路の外部からの圧力が規定圧力を超えると開弁する安全弁とを備え、前記冷却流体経路は、前記冷却被服の着用者と接触する表面と、前記表面の反対側になる裏面とを有する内側シート材と、前記内側シート材と接着する外側シート材とによって形成された。
（２）（１）に記載の冷却被服において、前記ポンプに、前記収納部に貯留された冷却流体を前記収納部に接続された前記チューブを通じて吸入する吸入部と、前記冷却流体経路に向けて冷却流体を前記冷却流体経路に接続された前記チューブを通じて吐出する吐出部とを備え、前記安全弁は、前記冷却流体経路に接続された前記チューブ側に設けられたとすると良い。
（３）（２）に記載の冷却被服において、被服本体は、前身頃と、後身頃とを有し、前記チューブの他端側は、前記後身頃に設けられた前記冷却流体経路に接続され、前記内側シート材の表面側に位置すると良い。
（４）（３）に記載の冷却被服において、前記冷却流体経路は、肩部を介して前記後身頃と前記前身頃とに連なって設けられ、前記チューブの他端側から前記冷却流体経路に流出された冷却流体を前記前身頃に向かって導くと良い。
（５）（１）から（４）のいずれかに記載の冷却被服において、前記安全弁は、前記冷却流体経路の外部からの圧力が前記規定圧力を超えると開弁して、前記安全弁の外部に冷却流体を排出する機能を有すると良い。
（６）（１）から（４）のいずれかに記載の冷却被服において、前記内面シート材の前記表面に起毛加工が施されていると良い。
【発明の効果】
【０００８】
上記構成を有する本発明に係る冷却被服の作用・効果について説明する。
【０００９】
（１）本発明が備える特徴により、収納部に収納された凝固可能な物性の冷却物質に接触した冷却流体を、チューブに取り付けられたポンプの作動により、収納部に接続されたチューブの一端側から吸入させて冷却流体経路に接続されたチューブの他端側から吐出させて冷却流体経路によって導く。また、冷却被服の着用者と接触する表面と、その表面の反対側になる裏面とを有する内面シート材という薄い材料で形成されている冷却流体経路の外部から圧力が規定圧力を超えると、安全弁を開弁させて、冷却流体を排出させる。
【００１０】
この特徴により、水冷被服の外部から圧力がかかり、その圧力が規定圧力を超えたとしても、安全弁が開弁されて、冷却流体が排出されることにより、高圧の冷却流体によって冷却流体経路が破裂する虞を防止することができる。
（【００１１】以降は省略されています）
