公開番号2025084611
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198656
出願日2023-11-22
発明の名称気泡を利用した回転機構を備える発電機
出願人株式会社ゲットクリーンエナジー
代理人個人
主分類F03B 17/00 20060101AFI20250527BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】簡便な回転機構で回転する発電機を提供する。

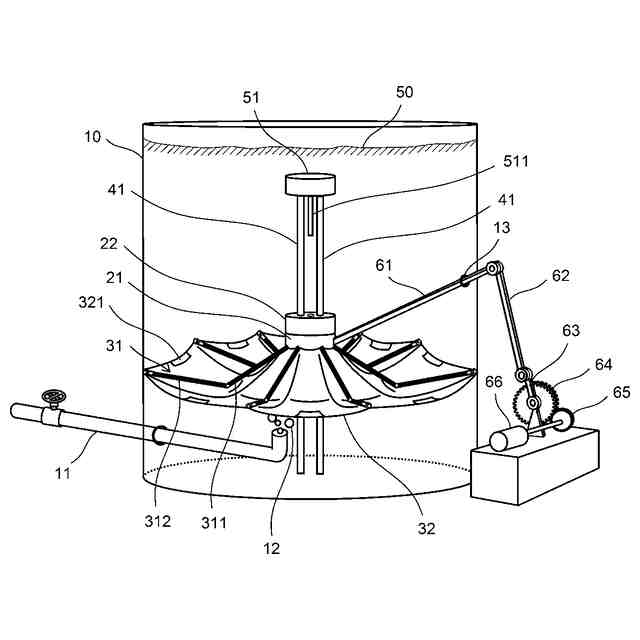

【解決手段】回転機構は、水50を貯めた水槽10と、水槽内に気泡12を供給する気泡供給管11と、気泡の浮力で水中を上下動する錘体21と、錘体に重なって上下動する円板22と、錘体から放射状に伸びる複数の支持棒体31と、支持棒体に支持された、パラシュート状のシート部材32と、錘体及び円板の上昇位置を規制する停止板51と、停止板から突出する停止棒511とを備える。シート部材32の下に気泡が溜まると、その浮力で錘体及び円板が上昇し、錘体は停止棒の先端が接触した時点で、円板は停止板に接触した時点でそれぞれ上昇が止まる。そのため、錘体に形成されている通過口から気泡が逃げる。気泡の浮力を失った錘体及び円板は元の状態に戻る。この錘体の反復動作が、リンク機構61,62,63でギア64の回転に変換され、発電機66の回転軸が回転する。
【選択図】図1

特許請求の範囲【請求項１】
気泡の浮力を利用する回転機構を備えた発電機であって、
前記回転機構は、
液体を貯めた容器と、
前記液体に前記気泡を供給する気泡供給管と、
前記容器の中央部で前記液体中を上下動する、前記気泡の通過口を備える円盤状の錘体と、
前記錘体の上部に重ねられ状態で前記通過口を閉じ、前記錘体から離間した状態で前記通過口を開く円板と、
前記錘体の側部に一端が係止されて、前記錘体から放射状に伸び、他端が前記容器の内面に係止されている、折り曲げ可能な複数本の支持棒体と、
前記支持棒体に支持されて前記液体中にパラシュート状に拡がり、中心に設けられた中心孔の周縁が前記錘体に固定されているシート部材と、
前記錘体の上下動を前記容器の外部に導出する第一リンク部材と、
を有し、
前記発電機の回転軸が、前記第一リンク部材を含むリンク機構を介して回転される、発電機。
続きを表示（約 730 文字）【請求項２】
請求項１に記載の発電機であって、
前記錘体は、前記気泡供給管から供給された前記気泡が、前記シート部材の中央部に集まり、前記気泡の浮力が所定値以上に高まったときに上昇し、上昇した前記錘体から前記円板が離間して、そのために、前記錘体の前記通過口から前記気泡が通過し、前記気泡の浮力が所定値以下に低下したときに下降する、発電機。
【請求項３】
請求項１又は２に記載の発電機であって、
前記容器中に、前記錘体及び前記円板の移動方向を規制する支柱と、前記支柱に固定されて、前記錘体及び前記円板の上昇位置を既定する停止板と、が配置され、
前記停止板は、下方に突出する停止棒を備え、前記停止棒の貫通孔を有する前記円板は、前記停止板に接触するまで上昇し、前記停止棒の貫通孔を持たない前記錘体は、前記停止棒の先端に接触するまで上昇する、発電機。
【請求項４】
請求項１から３のいずれか一項に記載の発電機であって、
前記支持棒体及び前記第一リンク部材は、長さを可変する長さ可変機構を有している、発電機。
【請求項５】
請求項１から４のいずれか一項に記載の発電機であって、
前記錘体と前記円板とは、引力を作用するスプリングで接続されている、発電機。
【請求項６】
請求項１から５のいずれか一項に記載の発電機であって、
前記シート部材の外周縁近傍の部分に液体の通過孔が設けられている、発電機。
【請求項７】
請求項１から６のいずれか一項に記載の発電機であって、

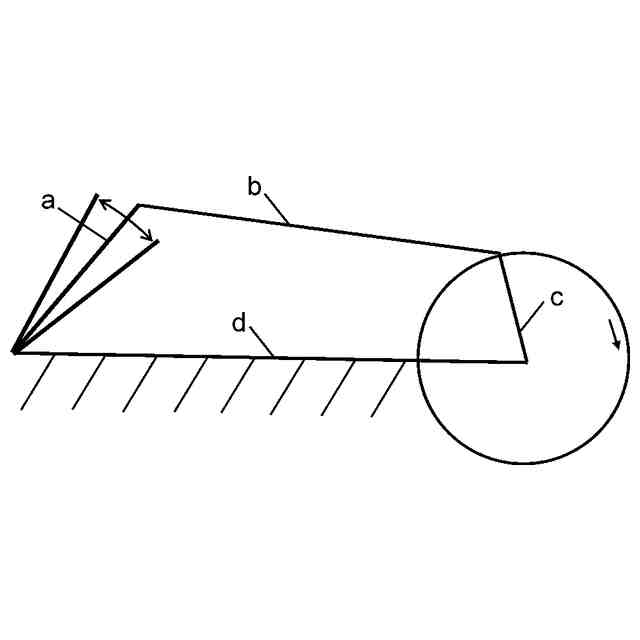

前記リンク機構が、揺動運動を回転運動に変換する機能を有している、発電機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、気泡を利用した回転機構により回転される発電機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
発電機は、導線を巻いて形成したコイルと磁石とを近接配置し、コイルに対して磁石を回転させ、又は、磁石に対してコイルを回転させることで、コイルに誘導電流を生じさせ、発電を行っている。
このように、コイルに鎖交する磁束が時間的に変化する場合に、コイルに起電力が発生する。
【０００３】
従来の発電機では、コイル又は磁石を回転させるために、ガスや蒸気のタービンで発電機の回転軸を高速回転させたり、水車で前記回転軸を低速回転させたり、風車により前記回転軸を駆動したりしている（下記特許文献１）。
【０００４】
しかし、風力や水力等の自然エネルギを利用する場合は、自然エネルギの安定的な確保が可能な場所を探すことが困難であり、また、ガスや蒸気を利用する場合は、化石燃料等からそれらを得るまでの過程に様々な課題を含んでいる。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－１８８６０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、簡便な回転機構を用いて回転させる発電機を提供することを目的としている。
【課題を解決するための手段】
【０００７】
本発明は、気泡の浮力を利用する回転機構を備えた発電機であって、前記回転機構は、液体を貯めた容器と、この液体に気泡を供給する気泡供給管と、容器の中央部で液体中を上下動する、前記気泡の通過口を備える円盤状の錘体と、この錘体の上部に重ねられ状態で前記通過口を閉じ、この錘体から離間した状態で前記通過口を開く円板と、錘体の側部に一端が係止されて、錘体から放射状に伸び、他端が容器の内面に係止されている、折り曲げ可能な複数本の支持棒体と、この支持棒体に支持されて液体中にパラシュート状に拡がり、その中心に設けられた中心孔の周縁が錘体に固定されているシート部材と、錘体の上下動を容器の外部に導出する第一リンク部材と、を有し、発電機の回転軸が、前記第一リンク部材を含むリンク機構を介して回転される構造を備えている。
【０００８】

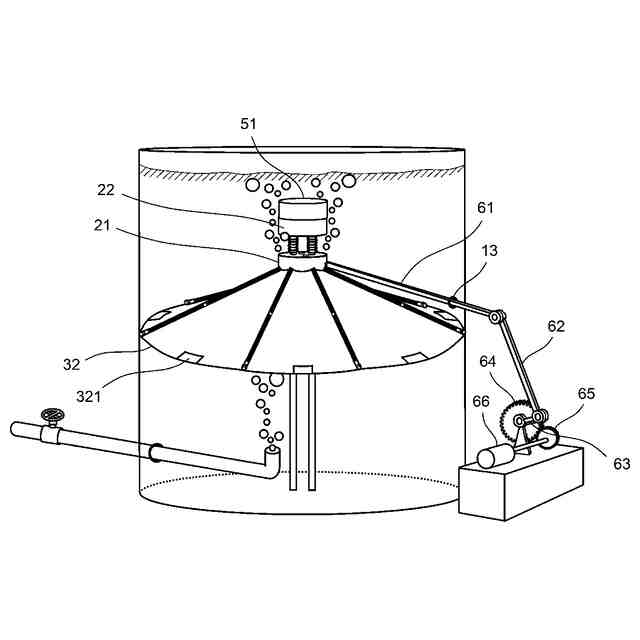

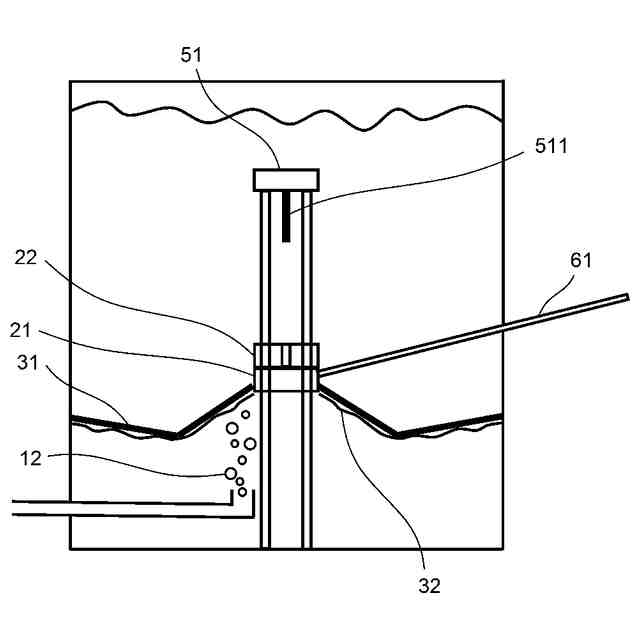

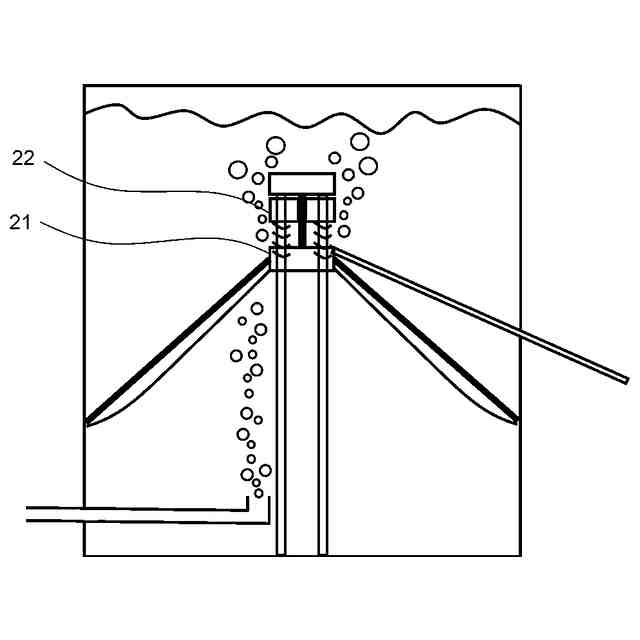

この回転機構では、液体中に供給された気泡が、シート部材により中央に集められる。気泡の浮力が所定値を超えると、錘体とそれに重ねられた円板とが上昇し、それに伴い、錘体に連なる支持棒体及びシート部材の中央部分が引き上げられる。錘体の上昇が抑えられても、円板は、錘体の気泡通過口から気泡の浮力を受けるので、更に上昇する。それに伴い、気泡通過口が解放され、そこを伝って気泡が散逸する。そのため、気泡の浮力を失った錘体及び円板は共に下降して、錘体の気泡通過口を円板が閉じる状態に戻る。錘体及び円板は、こうした一連の動作を繰り返す。
【０００９】

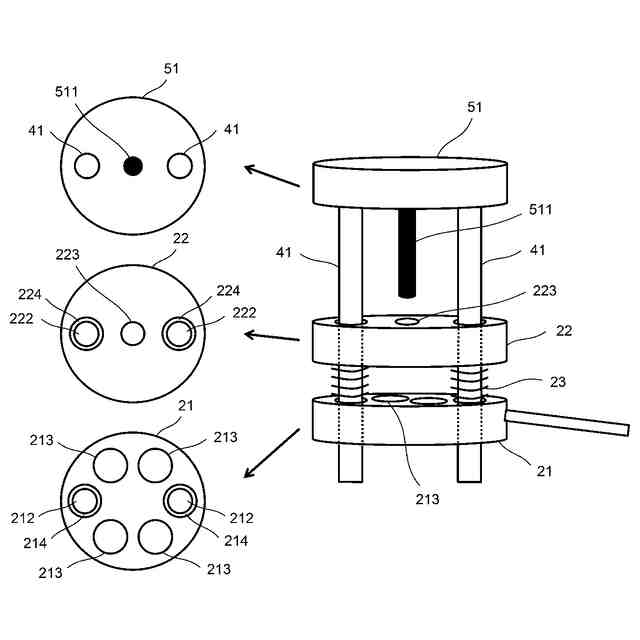

また、本発明では、前記容器中に、錘体及び円板の移動方向を規制する支柱と、この支柱に固定されて、錘体及び円板の上昇位置を既定する停止板と、が配置され、この停止板は、下方に突出する停止棒を備えており、停止棒の貫通孔を有する円板は、停止板に接触するまで上昇し、停止棒の貫通孔を持たない錘体は、停止棒の先端に接触するまで上昇する。
そのため、錘体及び円板が、気泡の浮力を受けて上昇したとき、錘体から円板が離れて、錘体の通過口から気泡が通り抜ける。
【００１０】

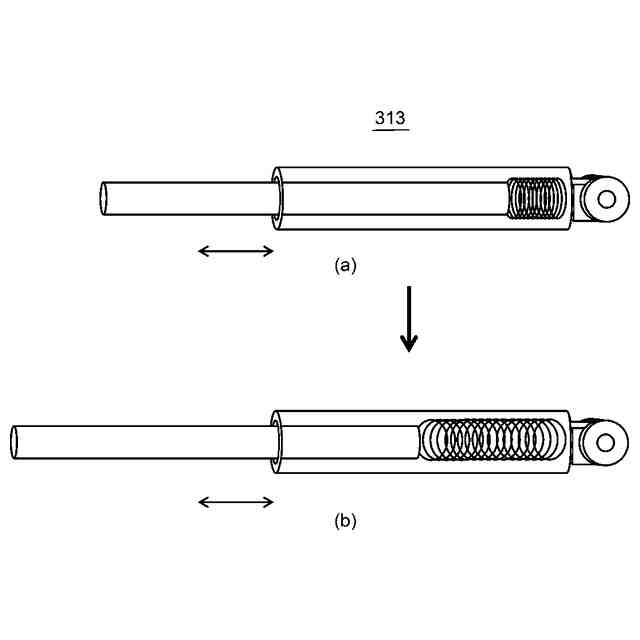

また、前記支持棒体及び第一リンク部材は、長さを可変する長さ可変機構を有している。
そのため、錘体の上昇及び下降が円滑に行われる。
（【００１１】以降は省略されています）
