公開番号2025084767
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025017507,2021187004
出願日2025-02-05,2021-11-17
発明の名称配線システム
出願人住友電装株式会社
代理人個人,個人,個人
主分類H01R 4/62 20060101AFI20250527BHJP(基本的電気素子)
要約【課題】アルミニウム電線を配線システムに組み込みやすくすることができる技術を提供することを目的とする。
【解決手段】配線システム10は、幹線側回路21と、前記幹線側回路21が接続された幹線側コネクタ26とを含む幹線側配線部材20と、前記幹線側コネクタ26に接続された機器側コネクタ46と、一端が前記機器側コネクタ46に接続された機器側回路41とを含み、前記機器側回路41の他端が電気機器80に電気的に接続される機器側配線部材40と、を備える。前記幹線側回路21の少なくとも1つは、アルミニウム電線22である。前記機器側回路41の少なくとも1つは、前記機器側コネクタ46及び前記幹線側コネクタ26を介して前記アルミニウム電線22と接続された銅電線42である。
【選択図】図2
特許請求の範囲【請求項１】
幹線側回路と、前記幹線側回路が接続された幹線側コネクタとを含む幹線側配線部材と、
前記幹線側コネクタに接続された機器側コネクタと、一端が前記機器側コネクタに接続された機器側回路とを含み、前記機器側回路の他端が電気機器に電気的に接続される機器側配線部材と、
を備え、
前記幹線側回路の少なくとも１つは、アルミニウム電線であり、
前記機器側回路の少なくとも１つは、前記機器側コネクタ及び前記幹線側コネクタを介して前記アルミニウム電線と接続された銅電線である、配線システム。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載の配線システムであって、
前記機器側配線部材として、接続される前記電気機器の種類が互いに異なる第１仕様配線部材と第２仕様配線部材とを排他的に備え、
前記第１仕様配線部材は、前記機器側コネクタとしての第１仕様コネクタと、前記機器側回路としての第１仕様回路とを含み、
前記第２仕様配線部材は、前記機器側コネクタとしての第２仕様コネクタと、前記機器側回路としての第２仕様回路とを含み、
前記第１仕様回路は、第１用途の前記電気機器に接続される第１用途回路を有し、
前記第２仕様回路は、前記第１用途とは異なる第２用途の前記電気機器に接続される第２用途回路を有し、
前記幹線側回路は、多用途回路を有し、
前記幹線側コネクタに前記第１仕様コネクタが接続された場合に、前記多用途回路が前記第１用途回路に接続され、前記幹線側コネクタに前記第２仕様コネクタが接続された場合に、前記多用途回路が前記第２用途回路に接続される、配線システム。
【請求項３】
請求項２に記載の配線システムであって、
前記多用途回路の少なくとも１つが、前記アルミニウム電線であり、
前記第１仕様回路及び前記第２仕様回路のそれぞれの少なくとも１つが、前記銅電線である、配線システム。
【請求項４】
請求項１から請求項３のいずれか１項に記載の配線システムであって、
前記電気機器は、第１電気機器と、前記第１電気機器が配置されるエリアよりも水かかりの可能性が低いエリアに配置される第２電気機器とを含み、
前記機器側配線部材は、前記第１電気機器とコネクタ接続される第１電気機器用コネクタと、前記第２電気機器とコネクタ接続される第２電気機器用コネクタとを含み、
前記機器側回路は、前記第１電気機器用コネクタと前記機器側コネクタとを接続する第１電気機器用回路と、前記第２電気機器用コネクタと前記機器側コネクタとを接続する第２電気機器用回路とを有し、
前記幹線側回路のうち前記第１電気機器用回路と接続される回路及び前記第２電気機器用回路と接続される回路のそれぞれの少なくとも１つが前記アルミニウム電線であり、
前記第１電気機器用回路の少なくとも１つが前記銅電線であり、
前記第２電気機器用回路の少なくとも１つは前記機器側コネクタ及び前記幹線側コネクタを介して前記アルミニウム電線と接続されたアルミニウム電線である、配線システム。
【請求項５】
請求項１から請求項４のいずれか１項に記載の配線システムであって、
前記幹線側配線部材は、それぞれが前記幹線側回路をなす複数の電線を有し、
前記複数の電線が、導体断面積を基準に、０．１３ｓｑ以下の電線のみで構成される細物電線群と、０．１３ｓｑより大きい電線のみで構成される太物電線群とに分けられた場合に、
前記太物電線群が前記アルミニウム電線を有し、
前記太物電線群の中で、前記アルミニウム電線の割合が銅電線の割合と同じかそれよりも高い、配線システム。
【請求項６】
請求項１から請求項５のいずれか１項に記載の配線システムであって、
前記幹線側回路のうち前記機器側回路と接続された回路の中の前記アルミニウム電線の割合が、前記機器側回路のうち前記幹線側回路と接続された回路の中のアルミニウム電線の割合と同じかそれよりも高い、配線システム。
【請求項７】
請求項１から請求項６のいずれか１項に記載の配線システムであって、
前記幹線側コネクタは、前記アルミニウム電線と接続されるコネクタ端子を有し、
前記コネクタ端子と前記アルミニウム電線との接続部分が非防食である、配線システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、配線システムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１は、アルミニウム電線と銅端子との接続部分に防食被覆が施された端子付電線を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１０７０７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されたような防食被覆は、アルミニウム電線を配線システムに組込む際のコストアップ要因となっている。アルミニウム電線を配線システムに組み込みやすくすることが望まれている。
【０００５】
そこで、本開示は、アルミニウム電線を配線システムに組み込みやすくすることができる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の配線システムは、幹線側回路と、前記幹線側回路が接続された幹線側コネクタとを含む幹線側配線部材と、前記幹線側コネクタに接続された機器側コネクタと、一端が前記機器側コネクタに接続された機器側回路とを含み、前記機器側回路の他端が電気機器に電気的に接続される機器側配線部材と、を備え、前記幹線側回路の少なくとも１つはアルミニウム電線であり、前記機器側回路の少なくとも１つは、前記機器側コネクタ及び前記幹線側コネクタを介して前記アルミニウム電線と接続された銅電線である、配線システムである。
【発明の効果】
【０００７】
本開示によれば、アルミニウム電線を配線システムに組み込みやすくなる。
【図面の簡単な説明】
【０００８】

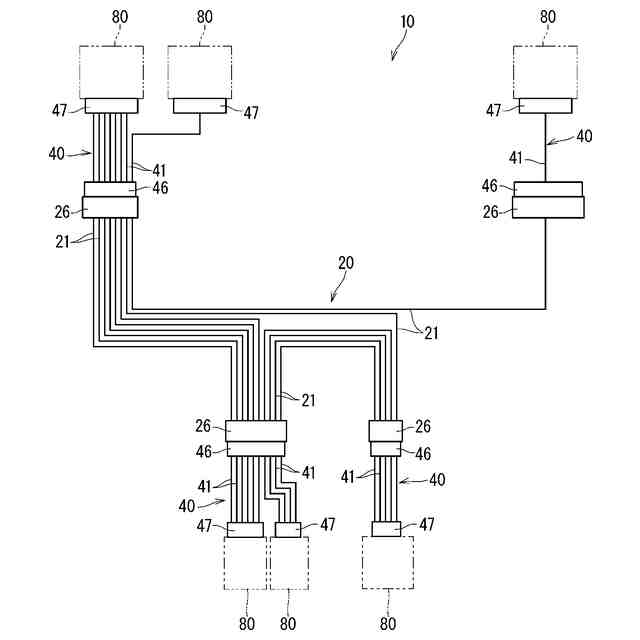

図１は実施形態１にかかる配線システムを示す説明図である。

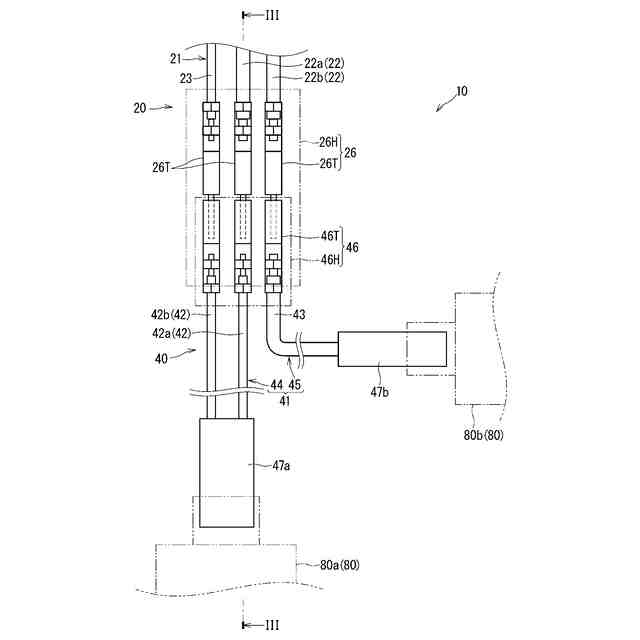

図２は１つの機器側配線部材における各接続部分を示す説明図である。

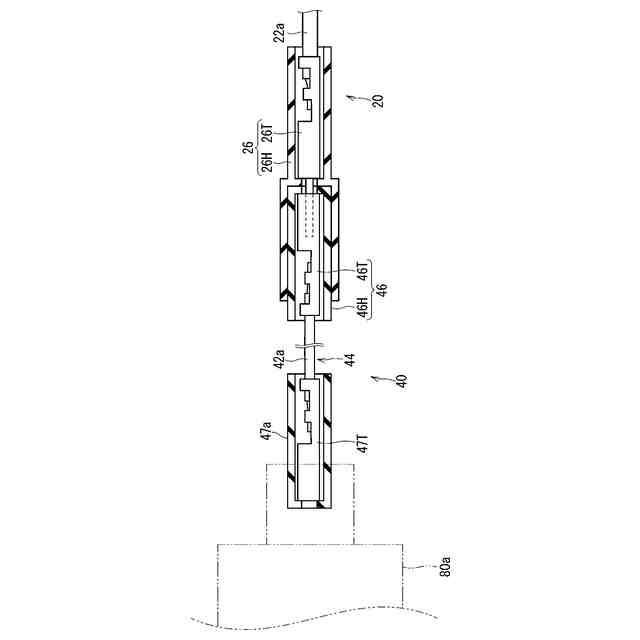

図３は図２のＩＩＩ－ＩＩＩ線に沿った断面図である。
図４は幹線側配線部材における電線構成の例を示す説明図である。

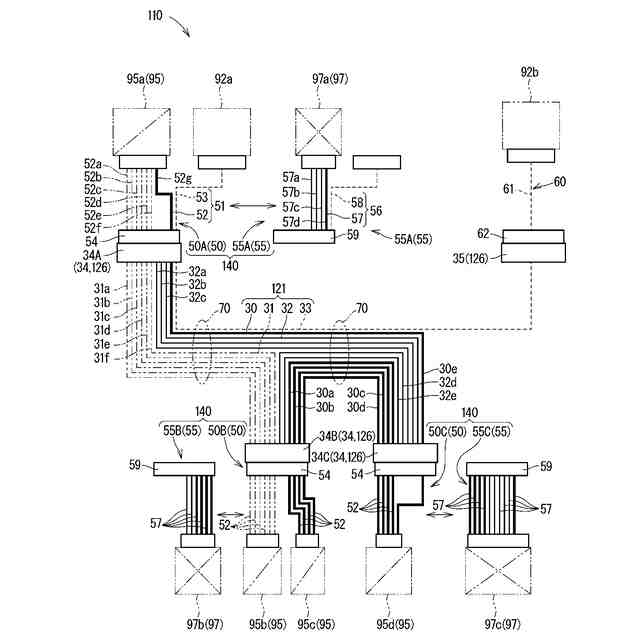

図５は実施形態２にかかる配線システムを示す説明図である。

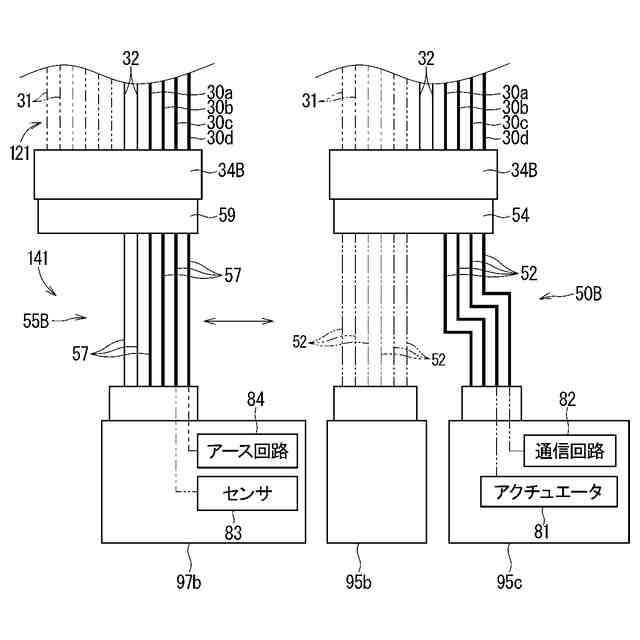

図６は幹線側回路及び機器側回路の接続例を示す説明図である。

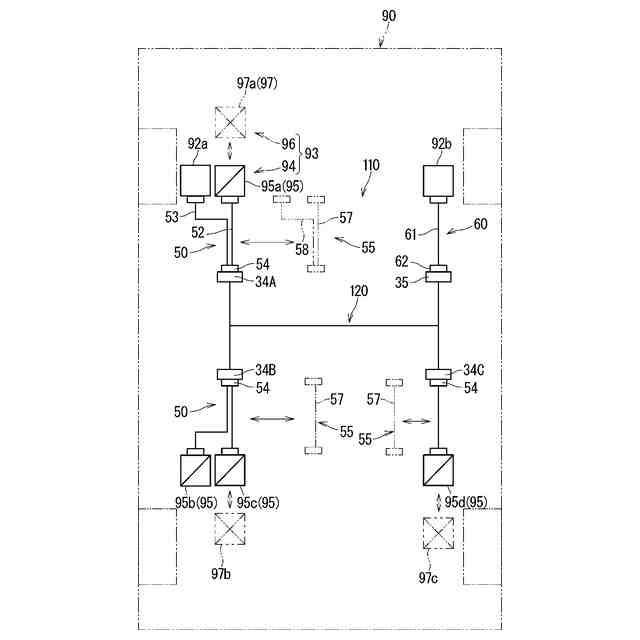

図７は実施形態２にかかる配線システムが車両に適用された例を示す説明図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示の配線システムは、次の通りである。
（【００１１】以降は省略されています）
