公開番号2025085114
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023198765
出願日2023-11-24
発明の名称コンクリート構造体の施工方法
出願人株式会社大林組
代理人個人,個人
主分類E01D 19/12 20060101AFI20250529BHJP(道路,鉄道または橋りょうの建設)
要約【課題】既設の第1コンクリート構造体と新設の第2コンクリート構造体との接合に必要な鉄筋の本数や径の増大を抑制可能なコンクリート構造体の施工方法を提供する。
【解決手段】コンクリート構造体の施工方法は、既設の第1コンクリート構造体の一例である既設床版22と、新設の第2コンクリート構造体の一例である拡幅床版33と、を接合する。コンクリート構造体の施工方法は、既設床版22が備える第1端面22S2に凹形状の第1せん断キー24を形成する工程と、第1端面22S2から第1主筋23を突出させる工程と、第1端面22S2に拡幅床版33を接合する工程と、を含む。
【選択図】図6
特許請求の範囲【請求項１】
既設の第１コンクリート構造体と、新設の第２コンクリート構造体と、を接合するコンクリート構造体の施工方法であって、
前記第１コンクリート構造体が備える第１端面に凹形状の第１せん断キーを形成するせん断キー形成工程と、
前記第１端面から第１継手鉄筋を突出させる継手鉄筋形成工程と、
前記第１端面に前記第２コンクリート構造体を接合する接合工程と、を含む
コンクリート構造体の施工方法。
続きを表示（約 490 文字）【請求項２】
前記第２コンクリート構造体は、第２継手鉄筋が突出した第２端面を備え、
前記接合工程では、前記第１端面と、前記第２端面と、を間詰材を介して接合する
請求項１に記載のコンクリート構造体の施工方法。
【請求項３】
前記第２端面には、凹形状の第２せん断キーが形成されている
請求項２に記載のコンクリート構造体の施工方法。
【請求項４】
前記第１継手鉄筋は、前記第１コンクリート構造体の内部に配置された主筋であり、
前記継手鉄筋形成工程では、前記第１端面から前記主筋が突出するように前記第１コンクリート構造体を切削する
請求項１ないし３のうち何れか一項に記載のコンクリート構造体の施工方法。
【請求項５】
前記第１継手鉄筋は、前記第１端面に打ち込まれたアンカー鉄筋であり、
前記継手鉄筋形成工程では、前記第１端面から前記アンカー鉄筋が突出するように前記第１端面に対して前記アンカー鉄筋を施工する
請求項１ないし３のうち何れか一項に記載のコンクリート構造体の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、既設の第１コンクリート構造体に新設の第２コンクリート構造体を接合することによって形成されるコンクリート構造体の施工方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
既設の第１コンクリート構造体に新設の第２コンクリート構造体を接合するコンクリート構造体の施工方法の一例として、道路橋の拡幅工事が挙げられる。例えば、道路橋の拡幅工事では、既設の床版において、鉄筋が突き出るように構成された端面に対して新設の床版を接合する。これにより、既設の床版の端面から突き出る鉄筋を介して、既設の床版と新設の床版との接合部分において生じる引張力やせん断力を既設の床版に伝達する。
【０００３】
既設の床版の端面から鉄筋を突出させる方法の一例は、ウォータージェットによって、既設の床版の内部に配置された鉄筋を斫り出す（例えば、特許文献１を参照）。また、既設の床版の内部に配置された鉄筋を使用できない場合などには、既設の床版の端面に対して新たにアンカー鉄筋を打ち込む方法が採用される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－０６１０７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
既設の床版と新設の床版との接合部分において、せん断力が大きくなる箇所では、既設の床版に対してせん断力を伝達するために必要とされる鉄筋の本数や径が増大する。この場合、既設の床版と新設の床版との接合部分において、せん断力が大きくなる箇所では、ウォータージェットによる鉄筋の斫り出し作業や、アンカー鉄筋の打ち込み作業が煩雑になり易い。
【０００６】
例えば、ウォータージェットによる鉄筋の斫り出しを行う場合には、斫り出しの作業量（切削深さ）の増加が生じる。例えば、既設の床版の端面にアンカー鉄筋を打ち込む場合では、既設の床版内に配置された鉄筋をかわすようにアンカー削孔する必要がある。仮に、アンカー削孔時に既設の床版内に配置された鉄筋と干渉した場合は再削孔を行う必要がある。
【課題を解決するための手段】
【０００７】
上記課題を解決するコンクリート構造体の施工方法は、既設の第１コンクリート構造体と、新設の第２コンクリート構造体と、を接合するコンクリート構造体の施工方法であって、前記第１コンクリート構造体が備える第１端面に凹形状の第１せん断キーを形成するせん断キー形成工程と、前記第１端面から第１継手鉄筋を突出させる継手鉄筋形成工程と、前記第１端面に前記第２コンクリート構造体を接合する接合工程と、を含む。
【発明の効果】
【０００８】
本発明によれば、既設の第１コンクリート構造体と新設の第２コンクリート構造体との接合に必要な鉄筋の本数や径の増大を抑制できる。
【図面の簡単な説明】
【０００９】

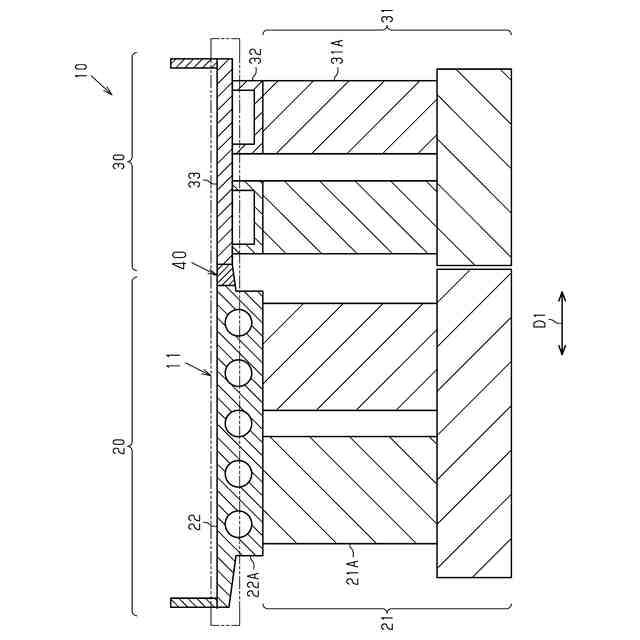

図１は、道路橋の断面構造を示す模式図である。

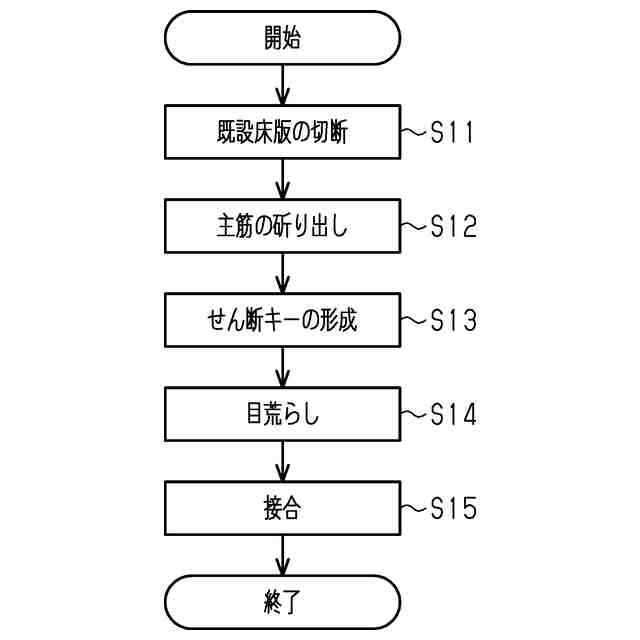

図２は、拡幅工事の第１施工方法の手順を示す説明図である。

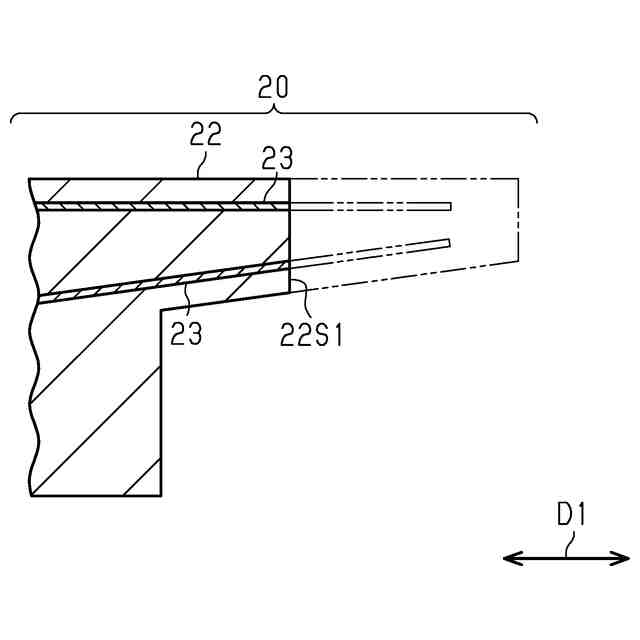

図３は、第１施工方法の切断工程が行われた既設床版の模式図である。

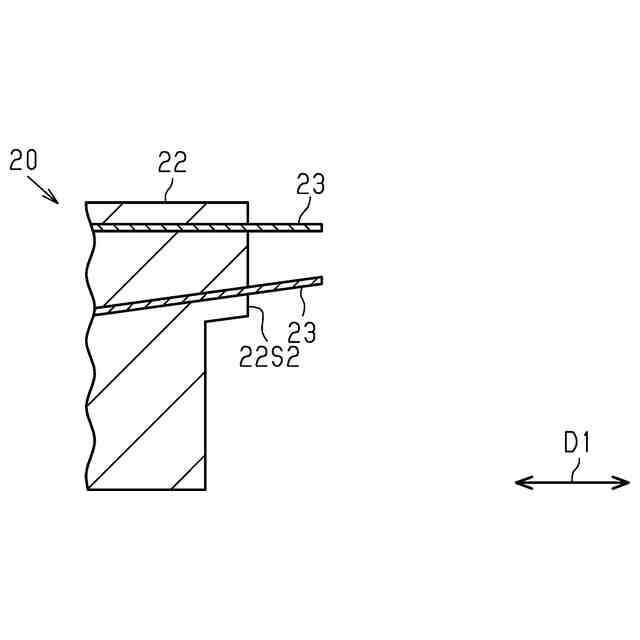

図４は、第１施工方法の斫り出し工程が行われた既設床版の模式図である。

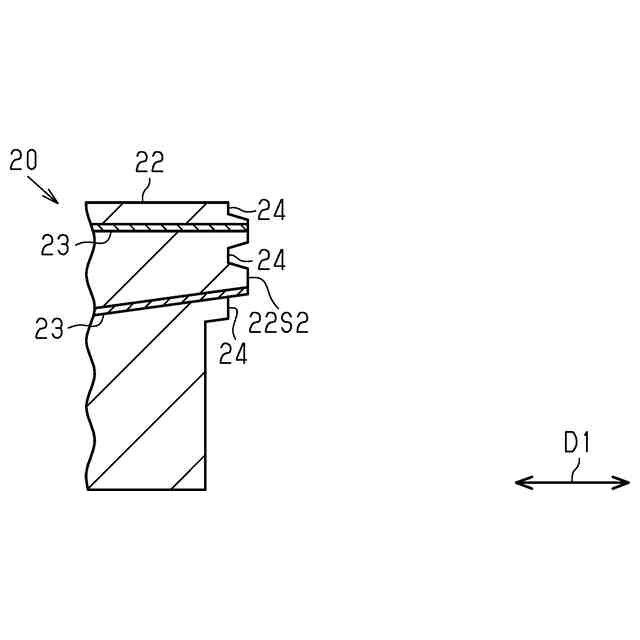

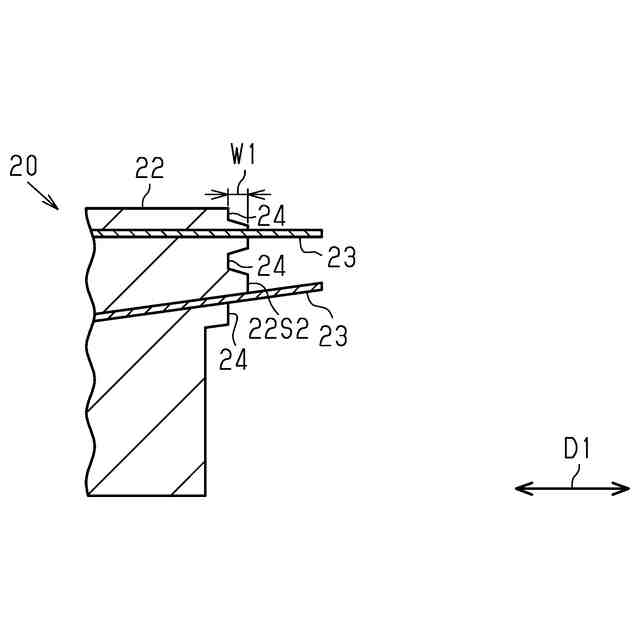

図５は、第１施工方法のせん断キー形成工程が行われた既設床版の模式図である。

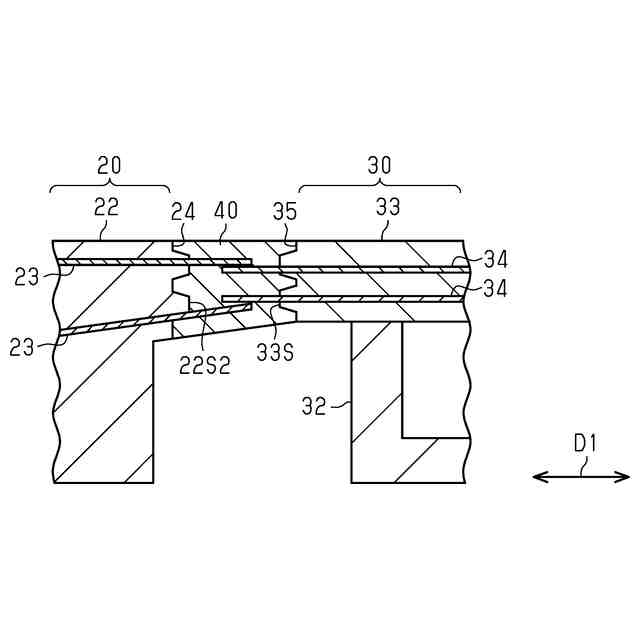

図６は、第１施工方法の接合工程が行われた既設床版と拡幅床版との接合部分を示す模式図である。

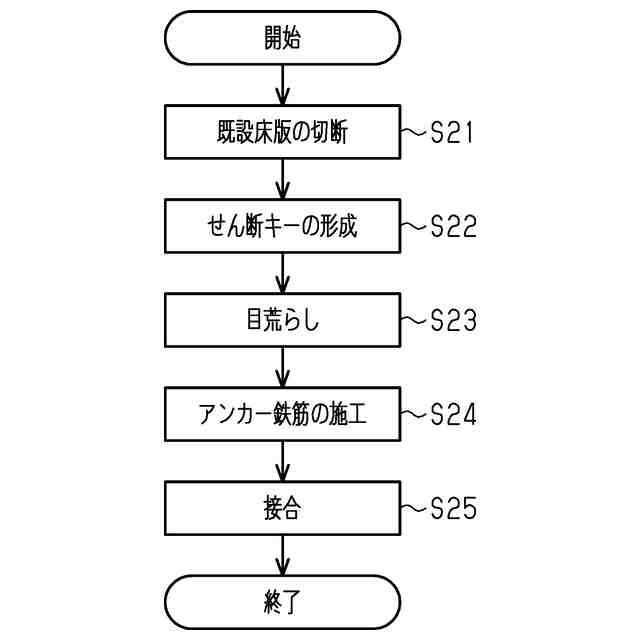

図７は、拡幅工事の第２施工方法の手順を示す説明図である。

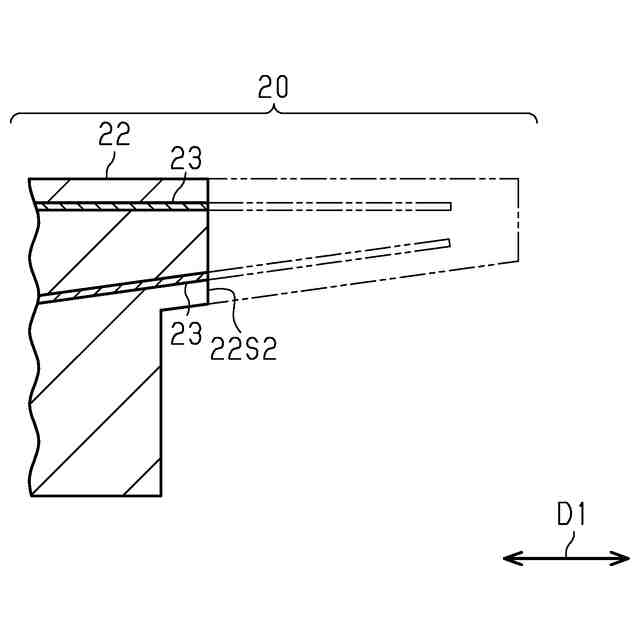

図８は、第２施工方法の切断工程が行われた既設床版の模式図である。
図９は、第２施工方法のせん断キー形成工程が行われた既設床版の模式図である。
図１０は、第２施工方法のアンカー鉄筋施工工程が行われた既設床版の模式図である。
図１１は、第２施工方法の接合工程が行われた既設床版と拡幅床版との接合部分を示す模式図である。
【発明を実施するための形態】
【００１０】
図１～図１１を参照して、コンクリート構造体の施工方法の一実施形態を説明する。本実施形態では、コンクリート構造体の施工方法を道路橋の拡幅工事に適用した場合について説明する。
（【００１１】以降は省略されています）
