TOP特許意匠商標
特許ウォッチ Twitter
公開番号2025085245
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023198983
出願日2023-11-24
発明の名称二軸延伸ポリエチレンフィルム、包装材および包装体
出願人アールエム東セロ株式会社
代理人個人
主分類C08J 5/18 20060101AFI20250529BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】熱寸法安定性が向上した二軸延伸ポリエチレンフィルムを提供する。
【解決手段】エチレン系重合体(A)を含む二軸延伸フィルム層(101)を備える二軸延伸ポリエチレンフィルム(100)であって、動的粘弾性測定(DMA)を用いて、周波数1Hz、昇温速度5℃/min、ひずみ:0.1%、引張モード、チャック間距離20mm、サンプル幅5mmの条件で測定される、100℃、MD方向における貯蔵弾性率E’MDが50MPa以上であり、100℃、TD方向における貯蔵弾性率E’TDが100MPa以上である、二軸延伸ポリエチレンフィルム(100)。
【選択図】図1
特許請求の範囲【請求項1】
エチレン系重合体(A)を含む二軸延伸フィルム層を備える二軸延伸ポリエチレンフィルムであって、
動的粘弾性測定(DMA)を用いて、周波数1Hz、昇温速度5℃/min、ひずみ:0.1%、引張モード、チャック間距離20mm、サンプル幅5mmの条件で測定される、100℃、MD方向における貯蔵弾性率E’
MD
が50MPa以上であり、100℃、TD方向における貯蔵弾性率E’
TD
が100MPa以上である、二軸延伸ポリエチレンフィルム。
続きを表示(約 1,100 文字)【請求項2】
動的粘弾性測定(DMA)を用いて、周波数1Hz、昇温速度5℃/min、ひずみ:0.1%、引張モード、チャック間距離20mm、サンプル幅5mmの条件で測定される、100℃、TD方向における損失正接(tanδ)の値が0.25以上である、請求項1に記載の二軸延伸ポリエチレンフィルム。
【請求項3】
前記エチレン系重合体(A)は、高密度ポリエチレンを含み、
前記二軸延伸フィルム層の全体を100質量%としたとき、前記二軸延伸フィルム層中の前記高密度ポリエチレンの含有量が60質量%以上である、請求項1または2に記載の二軸延伸ポリエチレンフィルム。
【請求項4】
JIS K7127:1999に準拠し、引張試験機を用いて測定温度23±2℃、50±5%RH、引張速度5mm/minの条件で測定される、MD方向の引張弾性率T

とTD方向の引張弾性率T

との合計値が、2500MPa以上9000MPa以下である、請求項1~3のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項5】
JIS C2151:2019に準拠して測定される、100℃で15分間加熱処理した際の、MD方向の熱収縮率が4.0%以下である、請求項1~4のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項6】
JIS C2151:2019に準拠して測定される、100℃で15分間加熱処理した際の、TD方向の熱収縮率が7.0%以下である、請求項1~5のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項7】
JIS C2151:2019に準拠して測定される、120℃で15分間加熱処理した際の、MD方向の熱収縮率が9.0%以下である、請求項1~6のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項8】
JIS C2151:2019に準拠して測定される、120℃で15分間加熱処理した際の、TD方向の熱収縮率が30.0%以下である、請求項1~7のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項9】
JIS Z 0208:1976に準拠して測定される透湿度が、12.0g/(m

・day)以下である、請求項1~8のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項10】
JIS K7127:1999に準拠して測定されるTD方向の破断点応力とMD方向の破断点応力との合計が、210MPa以上である、請求項1~9のいずれかに記載の二軸延伸ポリエチレンフィルム。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明は、二軸延伸ポリエチレンフィルム、包装材および包装体に関する。
続きを表示(約 3,000 文字)【背景技術】
【0002】
二軸延伸ポリエチレンフィルムは、例えば、包装フィルムとして用いられている。
【0003】
特許文献1には、延伸ポリエチレンフィルムと、接着層と、ヒートシール性ポリエチレン層とを少なくとも備え、接着層が、無溶剤型接着剤を含むことを特徴とする、包装材料用ポリエチレン積層体が記載されている。そして、特許文献1には、環境への負荷を顕著に低減することができると共に、高い印刷適性及び強度を有する、包装材料用ポリエチレン積層体を提供できることが記載されている。
【0004】
特許文献2には、ポリエチレン及び石油樹脂を含有するポリエチレン系樹脂組成物からなり、一軸延伸フィルム又は二軸延伸フィルムであり、延伸倍率の面倍率が3倍以上である、延伸ポリエチレンフィルムが記載されている。そして、特許文献2には、高い延伸倍率としても破断することがなく、高強度である延伸ポリエチレンフィルムを提供できることが記載されている。
【先行技術文献】
【特許文献】
【0005】
特開2022-079510号公報
特開2023-031061号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
本発明は、熱寸法安定性が向上した二軸延伸ポリエチレンフィルムを提供するものである。
【課題を解決するための手段】
【0007】
本発明者らは上記課題を解決するために鋭意検討した。その結果、動的粘弾性測定により得られるMD方向における貯蔵弾性率E’
MD
およびTD方向における貯蔵弾性率E’
TD
を所定の範囲とすることで、熱寸法安定性が向上することを見出した。
【0008】
すなわち、本発明によれば、以下に示す二軸延伸ポリエチレンフィルム、包装材および包装体が提供される。
【0009】
[1]

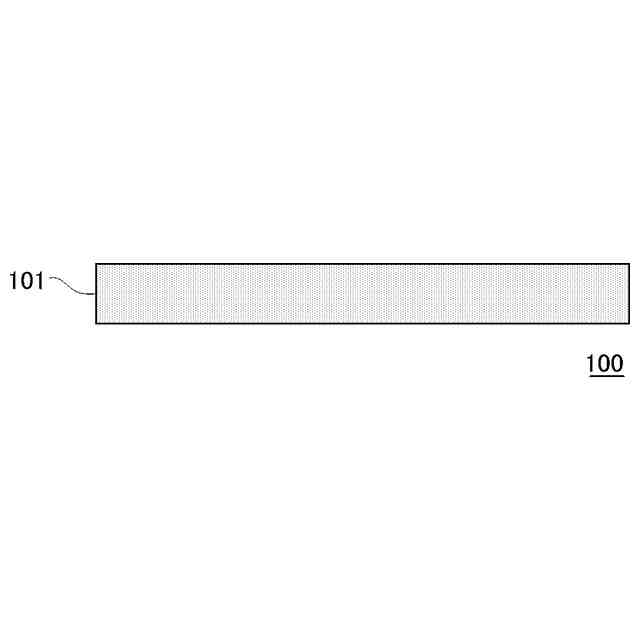

エチレン系重合体(A)を含む二軸延伸フィルム層を備える二軸延伸ポリエチレンフィルムであって、
動的粘弾性測定(DMA)を用いて、周波数1Hz、昇温速度5℃/min、ひずみ:0.1%、引張モード、チャック間距離20mm、サンプル幅5mmの条件で測定される、100℃、MD方向における貯蔵弾性率E’
MD
が50MPa以上であり、100℃、TD方向における貯蔵弾性率E’
TD
が100MPa以上である、二軸延伸ポリエチレンフィルム。
[2]
動的粘弾性測定(DMA)を用いて、周波数1Hz、昇温速度5℃/min、ひずみ:0.1%、引張モード、チャック間距離20mm、サンプル幅5mmの条件で測定される、100℃、TD方向における損失正接(tanδ)の値が0.25以上である、[1]に記載の二軸延伸ポリエチレンフィルム。
[3]
前記エチレン系重合体(A)は、高密度ポリエチレンを含み、
前記二軸延伸フィルム層の全体を100質量%としたとき、前記二軸延伸フィルム層中の前記高密度ポリエチレンの含有量が60質量%以上である、[1]または[2]に記載の二軸延伸ポリエチレンフィルム。
[4]
JIS K7127:1999に準拠し、引張試験機を用いて測定温度23±2℃、50±5%RH、引張速度5mm/minの条件で測定される、MD方向の引張弾性率T

とTD方向の引張弾性率T

との合計値が、2500MPa以上9000MPa以下である、[1]~[3]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[5]
JIS C2151:2019に準拠して測定される、100℃で15分間加熱処理した際の、MD方向の熱収縮率が4.0%以下である、[1]~[4]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[6]
JIS C2151:2019に準拠して測定される、100℃で15分間加熱処理した際の、TD方向の熱収縮率が7.0%以下である、[1]~[5]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[7]
JIS C2151:2019に準拠して測定される、120℃で15分間加熱処理した際の、MD方向の熱収縮率が9.0%以下である、[1]~[6]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[8]
JIS C2151:2019に準拠して測定される、120℃で15分間加熱処理した際の、TD方向の熱収縮率が30.0%以下である、[1]~[7]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[9]
JIS Z 0208:1976に準拠して測定される透湿度が、12.0g/(m

・day)以下である、[1]~[8]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[10]
JIS K7127:1999に準拠して測定されるTD方向の破断点応力とMD方向の破断点応力との合計が、210MPa以上である、[1]~[9]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[11]

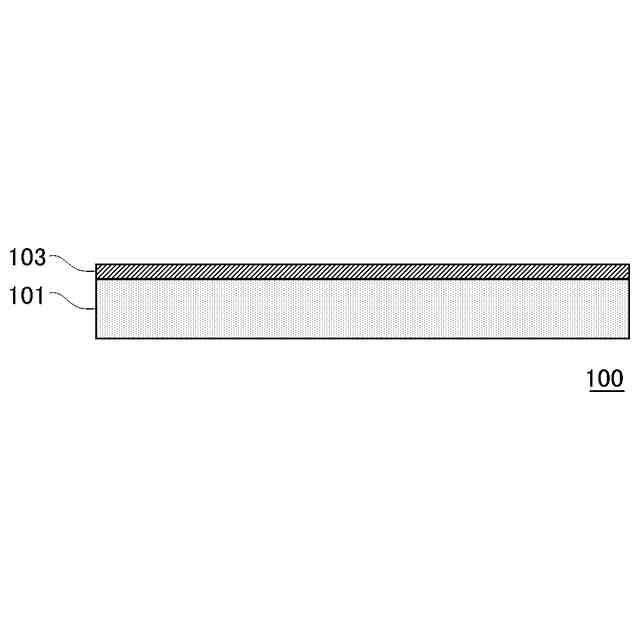

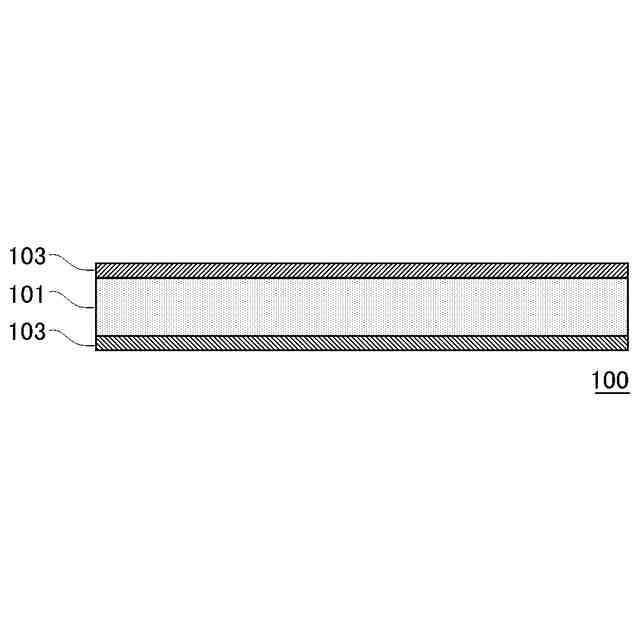

前記二軸延伸フィルム層の少なくとも一方の面に表面樹脂層をさらに備える、[1]~[10]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[12]
前記表面樹脂層がエチレン系重合体を含む、[11]に記載の二軸延伸ポリエチレンフィルム。
[13]
前記表面樹脂層中の前記エチレン系重合体の含有量が、前記表面樹脂層の全体を100質量%としたとき、75質量%以上100質量%以下である、[12]に記載の二軸延伸ポリエチレンフィルム。
[14]
前記表面樹脂層の厚みが0.1μm以上10μm以下である、[11]~[13]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[15]
前記二軸延伸フィルム層の厚みが5μm以上100μm以下である、[1]~[14]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[16]
前記二軸延伸ポリエチレンフィルムの全体の厚みに対する前記二軸延伸フィルム層の厚みの割合が50%以上100%以下である、[1]~[15]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[17]
包装用フィルムである、[1]~[16]のいずれかに記載の二軸延伸ポリエチレンフィルム。
[18]
[1]~[17]のいずれかに記載の二軸延伸ポリエチレンフィルムを含む包装材。
[19]
前記二軸延伸ポリエチレンフィルムの少なくとも一方の面に無機物層およびコーティング層からなる群から選択される一種または二種以上をさらに含む、[18]に記載の包装材。
[20]
[18]または[19]に記載の包装材と、
前記包装材内の物品と、を含む包装体。
【発明の効果】
【0010】
本発明によれば、熱寸法安定性が向上した二軸延伸ポリエチレンフィルムを提供することができる。
【図面の簡単な説明】
(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する

関連特許

東ソー株式会社
摺動部材
20日前
東レ株式会社
多孔質構造体
2か月前
東ソー株式会社
ゴム組成物
14日前
東ソー株式会社
加飾フィルム
29日前
東レ株式会社
CPUソケット
1か月前
東レ株式会社
CPUソケット
1か月前
東ソー株式会社
加飾フィルム
29日前
東ソー株式会社
加飾フィルム
29日前
ユニチカ株式会社
ビスマレイミド
10日前
東レ株式会社
ポリオレフィン微多孔膜
2か月前
東ソー株式会社
ハロゲン含有ポリマー
1か月前
ユニチカ株式会社
ポリアミック酸溶液
2か月前
アイカ工業株式会社
光硬化性樹脂組成物
7日前
東ソー株式会社
ゴム組成物及び加硫ゴム
2か月前
日本製紙株式会社
樹脂組成物
1か月前
株式会社クラベ
耐摩耗性絶縁組成物及び電線
20日前
住友精化株式会社
吸水性樹脂粒子の製造方法
2か月前
東レ株式会社
ポリプロピレン系樹脂フィルム
1か月前
株式会社イーテック
組成物
1か月前
東ソー株式会社
クロロプレンラテックス組成物
20日前
東ソー株式会社
クロロプレンラテックス組成物
20日前
東ソー株式会社
セルロース樹脂含有樹脂組成物
1か月前
東レ株式会社
二軸配向ポリプロピレンフィルム
16日前
大日精化工業株式会社
樹脂成形品
29日前
ユニチカ株式会社
ポリ尿素およびその製造方法
2か月前
遠東新世紀股分有限公司
防水透湿膜
2か月前
東ソー株式会社
光学薄膜及び光学薄膜の製造方法
2か月前
株式会社大阪ソーダ
圧電デバイス用ポリマー材料
27日前
住友化学株式会社
ブロック共重合体
1か月前
横浜ゴム株式会社
ゴム組成物およびタイヤ
15日前
東洋紡株式会社
熱収縮性ポリエステル系フィルム
15日前
上野製薬株式会社
液晶ポリマー組成物
2か月前
東ソー株式会社
組成物、ウレタン樹脂、および塗膜
1か月前
デンカ株式会社
樹脂シート
1か月前
DIC株式会社
樹脂組成物
1日前
積水化学工業株式会社
硬化性樹脂組成物
2か月前
続きを見る
