公開番号2025085951
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199674
出願日2023-11-27
発明の名称分析試料
出願人愛三工業株式会社
代理人弁理士法人岡田国際特許事務所
主分類G01N 1/28 20060101AFI20250530BHJP(測定;試験)
要約【課題】電解エッチング用の分析試料を容易に形成できるようにする。

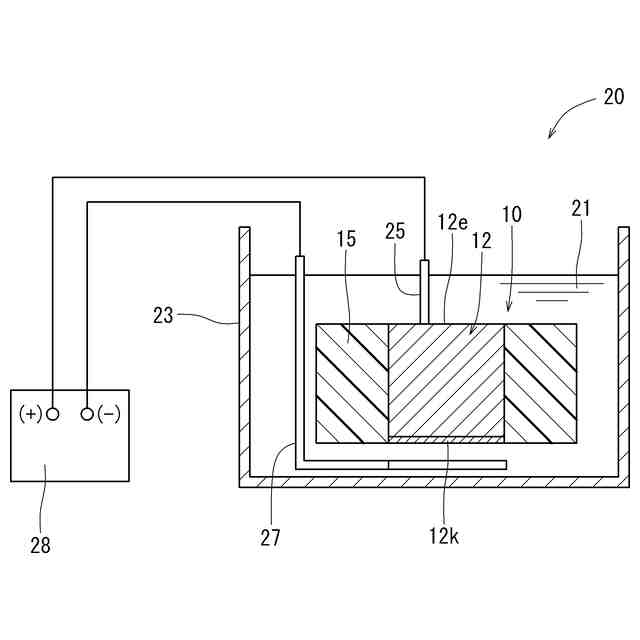

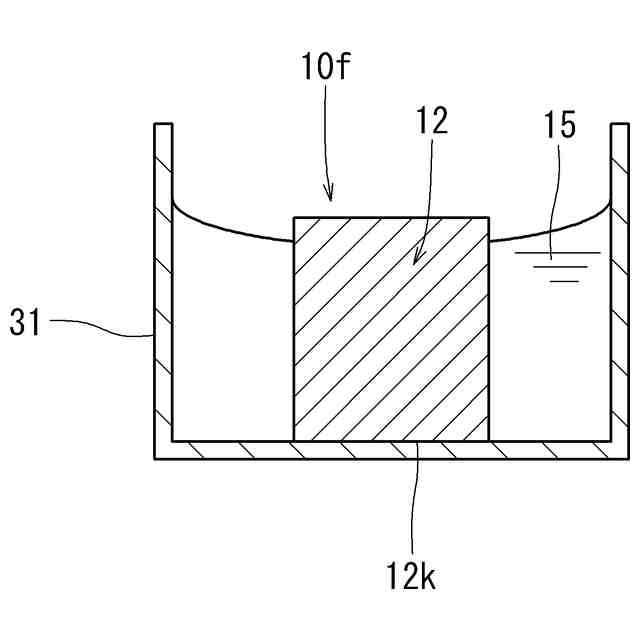

【解決手段】導電性の試料12と、その試料12を埋め込む樹脂15とから所定サイズに成形された成形品10fであり、その成形品10fの一部を研磨することで試料12の露出した観察面12kが形成されており、その観察面12kを電解エッチング可能に構成された分析試料であって、成形品10fには、試料12の観察面12kから離れた位置を研磨することにより、電解エッチング用の電極25が当接可能に構成された試料12の電極面12eが形成されている。
【選択図】図1
特許請求の範囲【請求項１】
導電性の試料と、その試料を埋め込む樹脂とから所定サイズに成形された成形品であり、その成形品の一部を研磨することで前記試料の露出した観察面が形成されており、その観察面を電解エッチング可能に構成された分析試料であって、
前記成形品には、前記試料の観察面から離れた位置を研磨することにより、電解エッチング用の電極が当接可能に構成された前記試料の電極面が形成されている分析試料。
続きを表示（約 210 文字）【請求項２】
導電性の試料と、その試料に電気的に接続された導体とを埋め込む樹脂とから所定サイズに成形された成形品であり、その成形品の一部を研磨することで前記試料の露出した観察面が形成されており、その観察面を電解エッチング可能に構成された分析試料であって、
前記成形品には、前記試料の観察面から離れた位置を研磨することにより、電解エッチング用の電極が当接可能に構成された前記導体の電極面が形成されている分析試料。

発明の詳細な説明【技術分野】
【０００１】
本技術は、導電性の試料と、その試料を埋め込む樹脂とから所定サイズに成形された成形品であり、その成形品の一部を研磨することで前記試料の露出した観察面が形成されており、その観察面を電解エッチング可能に構成された分析試料に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

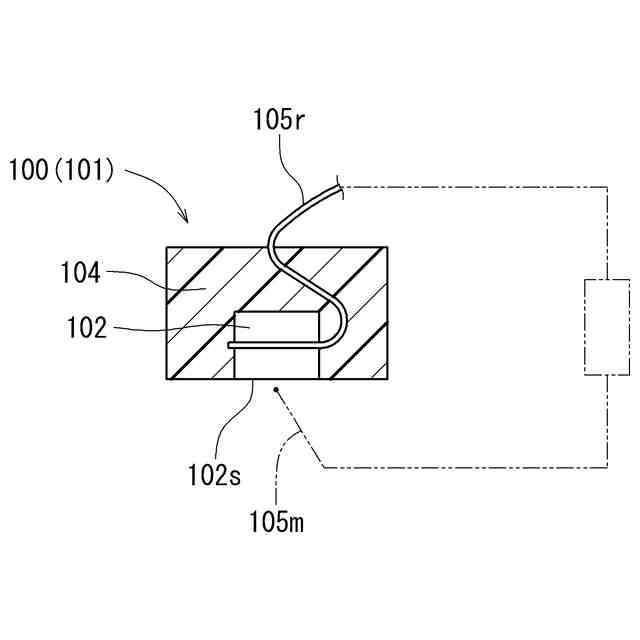

上記した分析試料に関する技術が特許文献１に記載されている。特許文献１に記載の分析試料１００は、図７に示すように、導電性の試料１０２と、その試料１０２を埋め込む樹脂１０４とから所定サイズに形成された成形品１０１である。分析試料１００（成形品１０１）の下面は、研磨機（図示省略）で研磨されており、これにより試料１０２の一部が露出して、観察面１０２ｓが形成されている。分析試料１００の観察面１０２ｓは、その観察面１０２ｓの観察を可能にするために電解エッチング処理が行われる。
【０００３】
電解エッチング処理では、図７に示すように、分析試料１００は電解エッチング装置の溶液（図示省略）内に浸漬される。そして、分析試料１００の観察面１０２ｓに溶液を介して対向する位置には、電解エッチング装置の負電極１０５ｍが配置される。また、試料１０２の中央部には、リード線１０５ｒが巻き付けられて固定されており、そのリード線１０５ｒが成形品１０１の樹脂１０４の上方に引き出され、電解エッチング装置の正電極に接続される。これにより、電解エッチング装置の正電極と負電極１０５ｍ間に電圧が加えられると、溶液を介して試料１０２の観察面１０２ｓに電流が流れ、試料１０２の観察面１０２ｓの電解エッチングが行われる。
【先行技術文献】
【特許文献】
【０００４】
特開平８－２７１６７７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記した分析試料１００では、成形品１０１を成形する前段階、即ち、試料１０２を樹脂１０４に埋め込む前に、試料１０２の中央部にリード線１０５ｒを巻き付けて固定する工程が必要になる。さらに、前記リード線１０５ｒを樹脂１０４の成形型（図示省略）の外側に引き出すため、前記成形型にリード線１０５ｒの引き出し用の穴等を加工する必要がある。このため、電解エッチング用の分析試料の成形に手間が掛かる。
【０００６】
本技術は、上記問題点を解決するためになされたものであり、本発明が解決しようとする課題は、電解エッチング用の分析試料を容易に形成できるようにすることである。
【課題を解決するための手段】
【０００７】
上記した課題は、各技術によって解決される。第１の技術は、導電性の試料と、その試料を埋め込む樹脂とから所定サイズに成形された成形品であり、その成形品の一部を研磨することで前記試料の露出した観察面が形成されており、その観察面を電解エッチング可能に構成された分析試料であって、前記成形品には、前記試料の観察面から離れた位置を研磨することにより、電解エッチング用の電極が当接可能に構成された前記試料の電極面が形成されている。
【０００８】

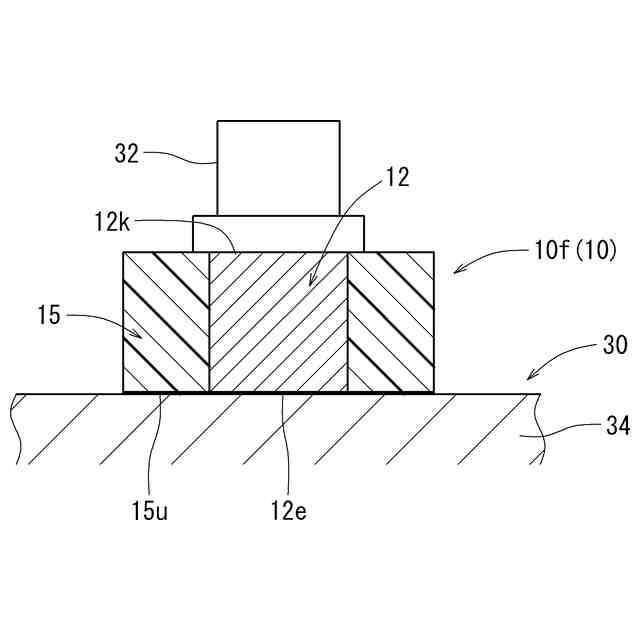

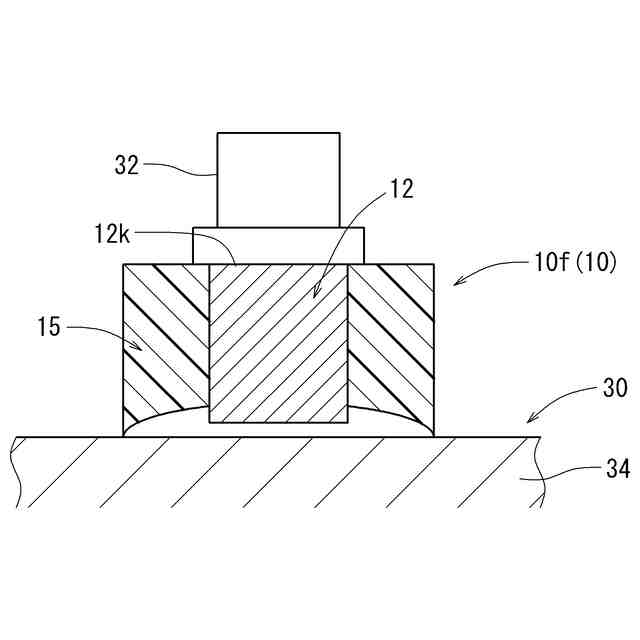

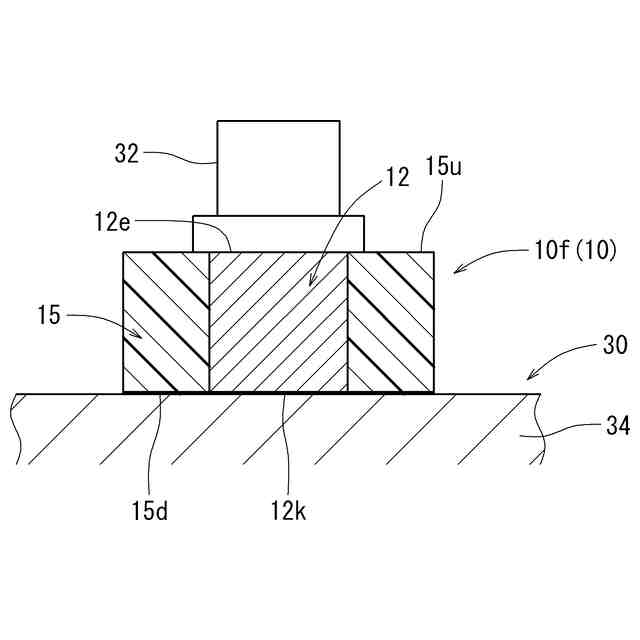

第１の技術によると、電解エッチング用の電極が当接する試料の電極面は、成形品において試料の観察面から離れた位置を研磨することにより形成できる。即ち、試料と、その試料を埋め込む樹脂とから所定サイズに形成された成形品の二か所を研磨することで、試料の観察面と電極面とを形成できる。このため、電解エッチング用の分析試料の作成が容易になる。
【０００９】

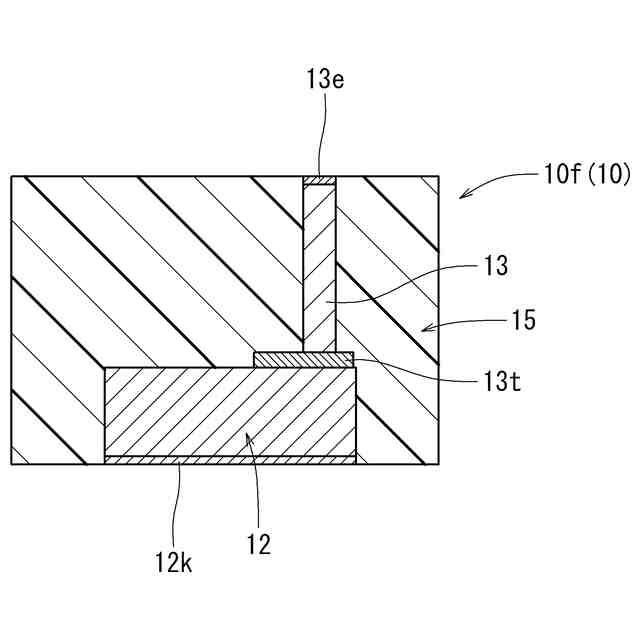

第２の技術は、導電性の試料と、その試料に電気的に接続された導体とを埋め込む樹脂とから所定サイズに成形された成形品であり、その成形品の一部を研磨することで前記試料の露出した観察面が形成されており、その観察面を電解エッチング可能に構成された分析試料であって、前記成形品には、前記試料の観察面から離れた位置を研磨することにより、電解エッチング用の電極が当接可能に構成された前記導体の電極面が形成されている。このため、成形品の二か所を研磨することで、試料の観察面と電極面とを形成でき、電解エッチング用の分析試料を容易に作成できる。
【発明の効果】
【００１０】
本願の技術によると、電解エッチング用の分析試料の形成が容易になる。
