特許ウォッチ

公開番号2025097353
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023213494
出願日2023-12-19
発明の名称組合せ秤
出願人大和製衡株式会社
代理人個人
主分類G01G 19/387 20060101AFI20250624BHJP(測定;試験)
要約【課題】計量部から排出された被計量物を集合ファネルに集めて集合ホッパへ供給するよう構成した組合せ秤において、集合ファネルでの付着堆積を簡単確実に防止することができるようにする。
【解決手段】集合ファネルの内部に、ファネル内面に摺接作用するスクレーパを配備してある。

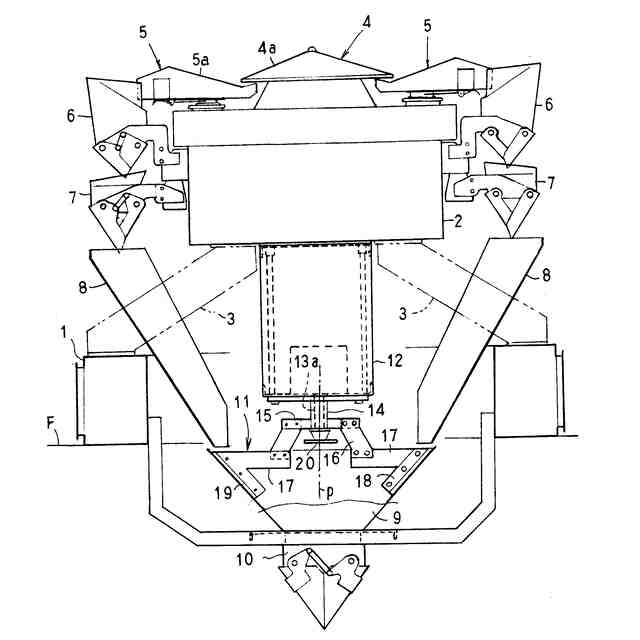

【選択図】図1
特許請求の範囲【請求項１】
計量部から排出された被計量物を集合ファネルに集めて集合ホッパへ供給するよう構成した組合せ秤において、

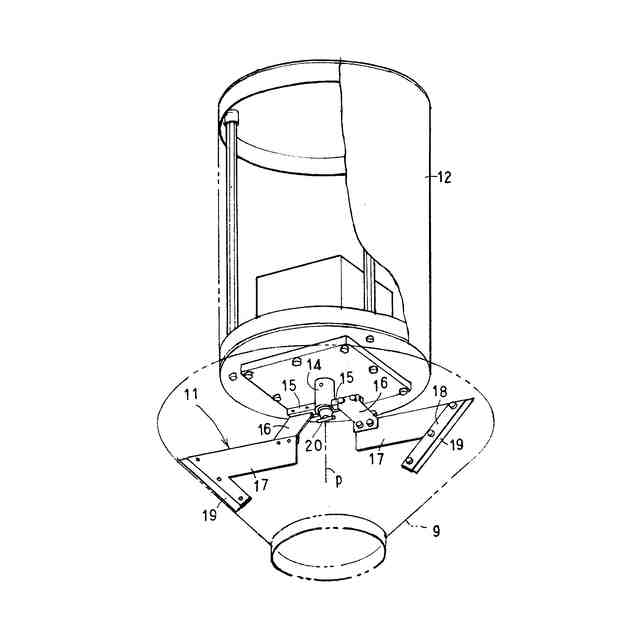

前記集合ファネルの内部に、ファネル内面に摺接作用するスクレーパを配備してある、
ことを特徴とする組合せ秤。
続きを表示（約 420 文字）【請求項２】
前記集合ファネルの上半部内面にのみ前記スクレーパが作用するよう構成してある、
請求項１に記載の組合せ秤。
【請求項３】

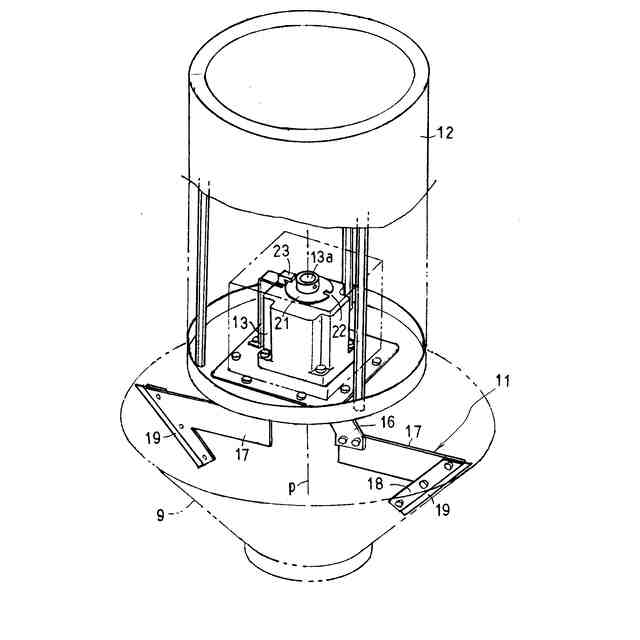

前記集合ファネルを円形漏斗状に構成し、前記スクレーパを集合ファネルの内面に沿って周方向に旋回作動させるよう構成してある、
請求項３に記載の組合せ秤。
【請求項４】

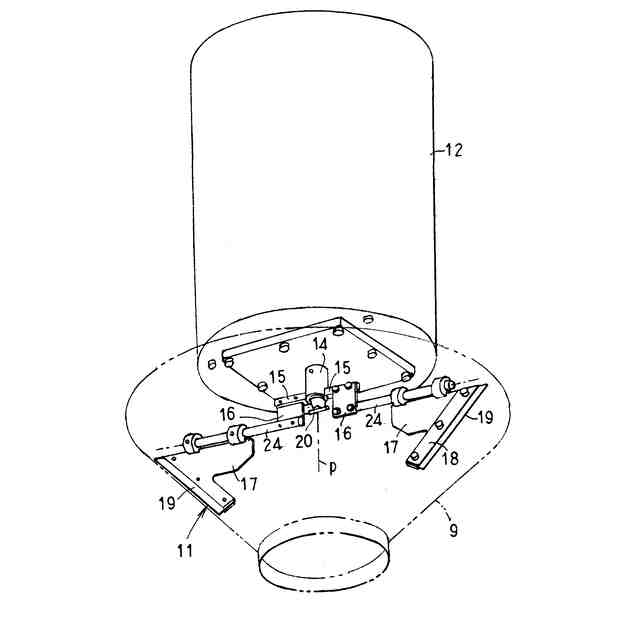

前記スクレーパの作用姿勢を変更調節可能に構成してある、
請求項３に記載の組合せ秤。
【請求項５】

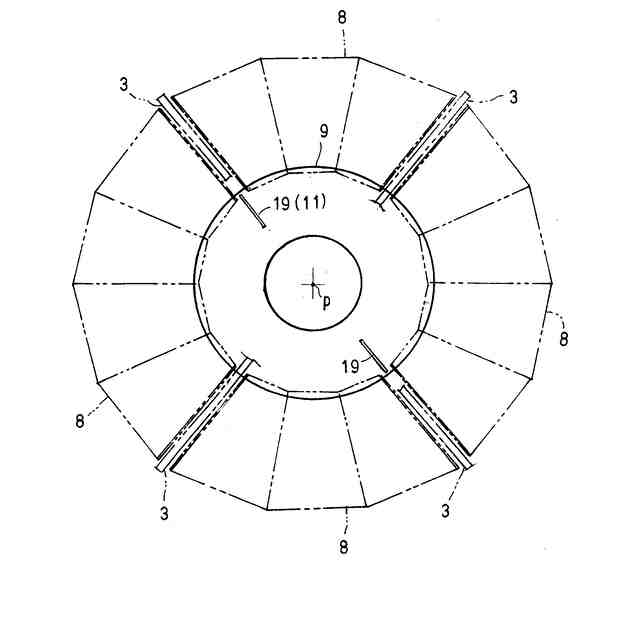

前記計量部としての計量ホッパ群が外周部に装着されたセンター基体を、周方向複数個所に配備した脚を介して装置中心の上部に設置支持するとともに、隣接する前記脚の間に、前記計量ホッパから排出された被計量物を前記集合ファネルに導く集合シュートを設置し、前記スクレーパの周方向停止位置を、前記脚が設置された周方向位置に対応させてある、
請求項３または４に記載の組合せ秤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、組合せ演算によって選択された複数の計量部から送り出された所定重量の被計量物を集合ファネルで集めて一時保留し、保留した被計量物を排出指令に基づいて排出して、包装機などの次段の処理装置へ送り込むよう構成した組合せ秤に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
上記組合せ秤としては、例えば、特許文献１に示されているように、組合せ計量によって選択された計量ホッパから排出された物品を、集合シュートを介して装置中心下方に滑落案内して集合ファネルに導いて集めるよう構成したものが知られている。
特開２０１９－１３２６１６号
【発明の概要】
【発明が解決しようとする課題】
【０００３】
上記構成の組合せ秤においは、毎回の計量排出作動のつど、集合ファネルに計量された被計量物が集中して送り込まれるので、表面に調味料粉をまぶしてあるような被計量物、例えば、刻んだ塩昆布やグミなどを計量処理する際に、調味料粉などの遊離物が集合ファネルの内面に付着しやすいものとなる。
【０００４】
集合シュートから排出された被計量物が集合ファネルに送り込まれる際に、被計量物が最初に集合ファネルに接触する箇所、つまり、集合シュートの終端に臨む集合ファネルの上半部位に、調味料粉が付着堆積しやすい。
【０００５】
また、粉洗剤や砂糖など、被計量物自体が粉状である場合も、集合ファネルに同様な付着堆積が発生することがある。
【０００６】
集合ファネルに発生した付着堆積物は、大きく成長して剥がれ落ち、包装機に送り込まれてしまうことがあり、これによって、袋詰め内容物の重量が適正値を越えたり、被計量物と調味料粉との重量比率が所定体から外れる、といった不具合が生じる。
【０００７】
なお、このような問題に対応するために、集合ファネルに振動を与えて、付着物を意図的に剥離除去する手段も提案されている。
【０００８】
しかしながら、かかる手段においても、ファネル取付け箇所における金属部品の振動摩耗、騒音の発生、振動による計量部への悪影響、等が生じることになり、実用上に難点があった。また、集合ファネルに発生した付着堆積物が大きく成長して剥がれ落ち、該付着堆積物が包装機のシール部分に噛み込むことが発生して、清掃作業も含めて、復旧に時間がかかる。
【０００９】
本発明は、このような点に着目してなされたものであって、集合ファネルでの付着堆積を簡単かつ確実に防止することが可能な組合せ秤を提供することを目的としている。
【課題を解決するための手段】
【００１０】
上記目的を達成するために、本発明では次のように構成している。
（【００１１】以降は省略されています）
