公開番号2025099258
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215775
出願日2023-12-21
発明の名称コンバータ
出願人愛三工業株式会社
代理人弁理士法人快友国際特許事務所
主分類H02M 3/28 20060101AFI20250626BHJP(電力の発電,変換,配電)
要約【課題】簡潔な構成で共振電流のピーク値の情報を取得することができる技術を提供する。
【解決手段】電流共振型のコンバータは、第1スイッチング素子と、第1スイッチング素子と直列で接続されたインダクタンスと、第1スイッチング素子及びインダクタンスと直列で接続されたコンデンサと、インダクタンス及びコンデンサに流れる電流を検出する電流センサと、電流センサにより検出される電流の情報を取得する取得部と、を備えていてもよい。取得部は、第1スイッチング素子がターンオンするタイミングから所定の時間が経過したタイミングにおける電流センサの検出電流の情報を取得してもよい。

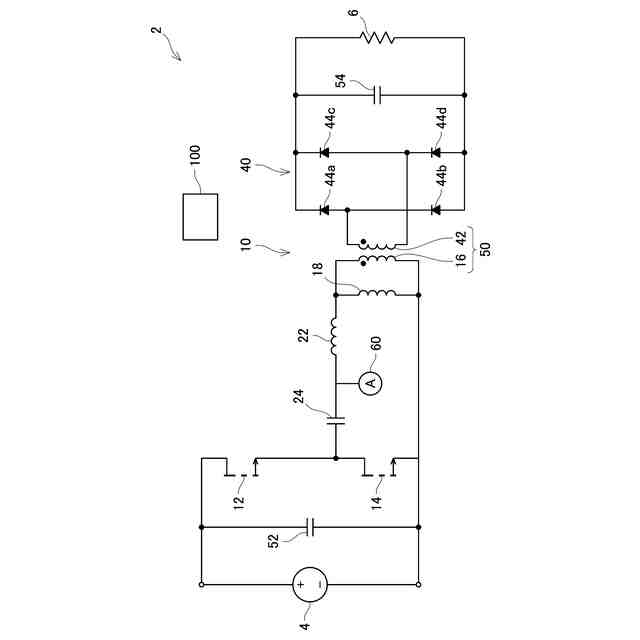

【選択図】図1
特許請求の範囲【請求項１】
電流共振型のコンバータであって、
スイッチング素子と、
前記スイッチング素子と直列で接続されたインダクタンスと、
前記スイッチング素子及び前記インダクタンスと直列で接続されたコンデンサと、
前記インダクタンス及び前記コンデンサに流れる電流を検出する電流センサと、
前記電流センサにより検出される電流の情報を取得する取得部と、を備え、
前記取得部は、前記スイッチング素子がターンオンするタイミングから所定の時間が経過したタイミングにおける前記電流センサの検出電流の情報を取得する、コンバータ。
続きを表示（約 400 文字）【請求項２】
請求項１に記載のコンバータであって、
前記取得部は、前記スイッチング素子がターンオンするタイミングから下記の式で表される時間Ｔｘが経過したタイミングにおける前記電流センサの検出電流の情報を取得する、コンバータ。
TIFF
2025099258000005.tif
22
170
【請求項３】
請求項１又は２に記載のコンバータであって、
前記インダクタンス及び前記コンデンサと直列で接続された複数の前記スイッチング素子を備え、
前記取得部は、各前記スイッチング素子がターンオンするタイミングから所定の時間が経過したタイミングにおける前記電流センサの検出電流の情報を取得する、コンバータ。
【請求項４】
請求項１又は２に記載のコンバータであって、
二次電池に接続されるコンバータ。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、電流共振型のコンバータに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１にＬＬＣコンバータが開示されている。特許文献１のＬＬＣコンバータは、スイッチング素子と、スイッチング素子と直列で接続されたインダクタンスと、スイッチング素子及びインダクタンスと直列で接続されたコンデンサとを備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１９１０６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＬＬＣコンバータでは、スイッチング素子を制御するために共振電流を検出することがある。特許文献１のＬＬＣコンバータは、共振電流を検出するための電流検出回路を備えているが、単純に共振電流を検出するだけでは、電流検出回路の構成が複雑になることがある。本明細書は、簡潔な構成で共振電流のピーク値の情報を取得することができる技術を提供する。
【課題を解決するための手段】
【０００５】
本技術の第１の態様では、電流共振型のコンバータが、第１スイッチング素子と、前記第１スイッチング素子と直列で接続されたインダクタンスと、前記第１スイッチング素子及び前記インダクタンスと直列で接続されたコンデンサと、前記インダクタンス及び前記コンデンサに流れる電流を検出する電流センサと、前記電流センサにより検出される電流の情報を取得する取得部と、を備えていてもよい。前記取得部は、前記第１スイッチング素子がターンオンするタイミングから所定の時間が経過したタイミングにおける前記電流センサの検出電流の情報を取得してもよい。
【０００６】
この構成によると、電流共振型のコンバータにおける共振電流の情報を適切なタイミングで取得することができる。これにより、簡潔な構成で共振電流のピーク値の情報を取得することができる。
【０００７】
第２の態様では、上記第１の態様において、前記取得部は、前記第１スイッチング素子がターンオンするタイミングから下記の式で表される時間Ｔｘが経過したタイミングにおける前記電流センサの検出電流の情報を取得してもよい。
【０００８】
TIFF
2025099258000002.tif
22
170
【０００９】
この構成によると、簡潔な構成で共振電流のピーク値の情報を取得することができる。
【００１０】
第３の態様では、上記第１又は第２の態様において、コンバータが、前記インダクタンス及び前記コンデンサと直列で接続された複数の前記スイッチング素子を備えていてもよい。前記取得部は、各前記スイッチング素子がターンオンするタイミングから所定の時間が経過したタイミングにおける前記電流センサの検出電流の情報を取得してもよい。
（【００１１】以降は省略されています）
