公開番号2025086741
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200988
出願日2023-11-28
発明の名称撮像レンズおよび撮像装置
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G02B 13/00 20060101AFI20250602BHJP(光学)
要約【課題】小型に構成され、良好な光学性能を保持する撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供する。
【解決手段】撮像レンズは、物体側から像側へ順に、前群と、絞りと、後群とからなる。後群は、近軸領域で像側に凹面を向け、かつ光軸上から周辺部に行くに従い凹凸形状が途中で変化する変曲点を像側のレンズ面に有する非球面レンズを少なくとも1枚含む。撮像レンズは、全系のバックフォーカスBf、全系の焦点距離f、最大半画角ωmに関する条件式:0.3<Bf/(f×tanωm)<1.5を満足する。撮像レンズは、レンズの屈折率の温度係数(dN/dT)×10^-6に関する条件式:0<|dN/dT|<15を満足するレンズを少なくとも1枚含む。

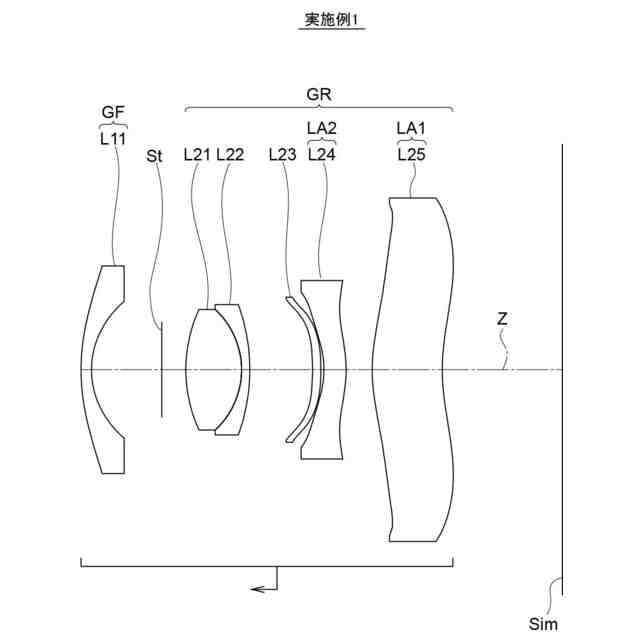

【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に、１枚以上のレンズを含む前群と、絞りと、複数のレンズを含む後群とからなり、
近軸領域で像側に凹面を向け、かつ光軸上から周辺部に行くに従い凹凸形状が途中で変化する変曲点を像側のレンズ面に有する第１の非球面レンズを前記後群は少なくとも１枚含み、
無限遠物体に合焦した状態における全系の空気換算距離でのバックフォーカスをＢｆとし、
無限遠物体に合焦した状態における全系の焦点距離をｆとし、
無限遠物体に合焦した状態における最大半画角をωｍとした場合、
０．３＜Ｂｆ／（ｆ×ｔａｎωｍ）＜１．５（１）
で表される条件式（１）を満足し、
全系に含まれるレンズの２５℃におけるｄ線に対する屈折率の温度係数を（ｄＮ／ｄＴ）×１０
－６
とし、
ｄＮ／ｄＴの単位を℃
－１
とした場合、
０＜｜ｄＮ／ｄＴ｜＜１５（２）
で表される条件式（２）を満足するレンズを少なくとも１枚含む撮像レンズ。
続きを表示（約 1,500 文字）【請求項２】
無限遠物体に合焦した状態における、前記前群の最も物体側のレンズ面から前記後群の最も像側のレンズ面までの光軸上の距離と、Ｂｆとの和をＴＬとした場合、
１．１＜ＴＬ／ｆ＜３．５（３）
で表される条件式（３）を満足する請求項１に記載の撮像レンズ。
【請求項３】
１．２＜ＴＬ／ｆ＜３（３－１）
で表される条件式（３－１）を満足する請求項２に記載の撮像レンズ。
【請求項４】
０．３６＜Ｂｆ／（ｆ×ｔａｎωｍ）＜１．２（１－１）
で表される条件式（１－１）を満足する請求項１に記載の撮像レンズ。
【請求項５】
無限遠物体に合焦した状態における開放ＦナンバーをＦｎｏとした場合、
１．６＜Ｆｎｏ／ｔａｎωｍ＜５（４）
で表される条件式（４）を満足する請求項１に記載の撮像レンズ。
【請求項６】
２＜Ｆｎｏ／ｔａｎωｍ＜３．２（４－１）
で表される条件式（４－１）を満足する請求項５に記載の撮像レンズ。
【請求項７】
前記前群の最も像側のレンズ面から前記絞りまでの光軸上の距離の最小値をｄＦＳｔとし、
ｄＦＳｔの符号は、前記前群の最も像側のレンズ面より前記絞りが像側にあれば正、前記前群の最も像側のレンズ面より前記絞りが物体側にあれば負とし、
前記絞りから前記後群の最も物体側のレンズ面までの光軸上の距離の最小値をｄＳｔＲとし、
ｄＳｔＲの符号は、前記絞りより前記後群の最も物体側のレンズ面が像側にあれば正、前記絞りより前記後群の最も物体側のレンズ面が物体側にあれば負とし、
無限遠物体に合焦した状態における、前記前群の最も物体側のレンズ面から前記後群の最も像側のレンズ面までの光軸上の距離と、Ｂｆとの和をＴＬとした場合、
０＜ｄＦＳｔ／ＴＬ＜０．８（５）
０＜ｄＳｔＲ／ＴＬ＜０．８（６）
で表される条件式（５）および（６）を満足する請求項１に記載の撮像レンズ。
【請求項８】
無限遠物体に合焦した状態における、前記絞りから前記後群の最も像側のレンズ面までの光軸上の距離と、Ｂｆとの和をｄＳｔとし、
無限遠物体に合焦した状態における、前記前群の最も物体側のレンズ面から前記後群の最も像側のレンズ面までの光軸上の距離と、Ｂｆとの和をＴＬとした場合、
０．６７＜ｄＳｔ／ＴＬ＜０．９３（７）
で表される条件式（７）を満足する請求項１に記載の撮像レンズ。
【請求項９】
前記前群の最も物体側のレンズの物体側の面の近軸曲率半径をＲＬ１ｆとし、
前記前群の最も物体側のレンズの像側の面の近軸曲率半径をＲＬ１ｒとした場合、
－３＜（ＲＬ１ｒ－ＲＬ１ｆ）／（ＲＬ１ｒ＋ＲＬ１ｆ）＜０（８）
で表される条件式（８）を満足する請求項１に記載の撮像レンズ。
【請求項１０】
無限遠物体に合焦した状態において、前記後群に含まれる前記第１の非球面レンズのうち、最も像側の前記第１の非球面レンズの像側の面から前記後群の最も像側のレンズ面までの光軸上の距離と、Ｂｆとの和をｄＡ１とし、
無限遠物体に合焦した状態における、前記前群の最も物体側のレンズ面から前記後群の最も像側のレンズ面までの光軸上の距離と、Ｂｆとの和をＴＬとした場合、
０．０２＜ｄＡ１／ＴＬ＜０．６（９）
で表される条件式（９）を満足する請求項１に記載の撮像レンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、撮像レンズ、および撮像装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、デジタルカメラ等の撮像装置に使用可能な撮像レンズとして、下記特許文献１に記載の撮像光学系が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０９９４０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
小型に構成され、良好な光学性能を保持する撮像レンズが要望されている。これらの要求レベルは、年々、高まっている。
【０００５】
本開示は、小型に構成され、良好な光学性能を保持する撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、撮像レンズであって、物体側から像側へ順に、１枚以上のレンズを含む前群と、絞りと、複数のレンズを含む後群とからなり、近軸領域で像側に凹面を向け、かつ光軸上から周辺部に行くに従い凹凸形状が途中で変化する変曲点を像側のレンズ面に有する第１の非球面レンズを後群は少なくとも１枚含み、撮像レンズは、
０．３＜Ｂｆ／（ｆ×ｔａｎωｍ）＜１．５（１）
で表される条件式（１）を満足し、
０＜｜ｄＮ／ｄＴ｜＜１５（２）
で表される条件式（２）を満足するレンズを少なくとも１枚含む。
ここでは、無限遠物体に合焦した状態における全系の空気換算距離でのバックフォーカスをＢｆとしている。無限遠物体に合焦した状態における全系の焦点距離をｆとしている。無限遠物体に合焦した状態における最大半画角をωｍとしている。全系に含まれるレンズの２５℃におけるｄ線に対する屈折率の温度係数を（ｄＮ／ｄＴ）×１０
－６
としている。ｄＮ／ｄＴの単位を℃
－１
としている。
【０００７】
本開示の第２の態様は、第１の態様の撮像レンズにおいて、無限遠物体に合焦した状態における、前群の最も物体側のレンズ面から後群の最も像側のレンズ面までの光軸上の距離と、Ｂｆとの和をＴＬとした場合、
１．１＜ＴＬ／ｆ＜３．５（３）
で表される条件式（３）を満足する。
【０００８】
本開示の第３の態様は、第２の態様の撮像レンズにおいて、
１．２＜ＴＬ／ｆ＜３（３－１）
で表される条件式（３－１）を満足する。
【０００９】
本開示の第４の態様は、第１の態様の撮像レンズにおいて、
０．３６＜Ｂｆ／（ｆ×ｔａｎωｍ）＜１．２（１－１）
で表される条件式（１－１）を満足する。
【００１０】
本開示の第５の態様は、第１の態様の撮像レンズにおいて、無限遠物体に合焦した状態における開放ＦナンバーをＦｎｏとした場合、
１．６＜Ｆｎｏ／ｔａｎωｍ＜５（４）
で表される条件式（４）を満足する。
（【００１１】以降は省略されています）
