特許ウォッチ

公開番号2025090111
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205127
出願日2023-12-05
発明の名称投写方法、投写システムおよびプログラム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G09G 5/00 20060101AFI20250610BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】明るさが条件を満たす場所が見つからないことによって、投影画像を投影できない虞を低減できる投写方法を提供する。
【解決手段】投写方法は、第1プロジェクターが、第1領域に第1画像を投写することと、第2プロジェクターが、第1領域とは異なる第2領域に第2画像を投写することと、第1領域の明るさを示す第1明るさ情報を取得することと、第1明るさ情報が第1条件を満たす場合に、第1領域において、第2プロジェクターが、第1画像と同じ第4画像を第1画像にスタックすることと、を含む。
【選択図】図7
特許請求の範囲【請求項１】
第１プロジェクターが、第１領域に第１画像を投写することと、
第２プロジェクターが、前記第１領域とは異なる第２領域に第２画像を投写することと、
前記第１領域の明るさを示す第１明るさ情報を取得することと、
前記第１明るさ情報が第１条件を満たす場合に、前記第１領域において、前記第２プロジェクターが、前記第１画像と同じ第４画像を前記第１画像にスタックすることと、
を含む、投写方法。
続きを表示（約 2,500 文字）【請求項２】
前記第４画像を前記第１画像にスタックすることは、
前記第１明るさ情報が第１閾値以上である場合に、前記第２プロジェクターが、前記第１領域において前記第４画像を前記第１画像にスタックすること、
を含む、請求項１に記載の投写方法。
【請求項３】
前記第４画像を前記第１画像にスタックすることは、
前記第１明るさ情報が前記第１閾値以上である場合に、前記第１プロジェクターが、前記第２プロジェクターに第１信号を送信することと、
前記第２プロジェクターが、前記第１信号を受信した場合に、前記第１領域において前記第４画像を前記第１画像にスタックすることと、
を含む、請求項２に記載の投写方法。
【請求項４】
第３プロジェクターが、前記第１領域及び前記第２領域とは異なる第３領域に第３画像を投写することと、
前記第１明るさ情報が前記第１閾値より大きい第２閾値以上である場合に、前記第１領域において、前記第３プロジェクターが、前記第１画像と同じ第５画像を前記第１画像及び前記第４画像にスタックすることと、
をさらに含む、請求項２または請求項３に記載の投写方法。
【請求項５】
前記第５画像を前記第１画像にスタックすることは、
前記第１明るさ情報が前記第２閾値以上である場合に、前記第１プロジェクターが、前記第３プロジェクターに第２信号を送信することと、
前記第３プロジェクターが、前記第２信号を受信した場合に、前記第１領域において前記第５画像を前記第１画像にスタックすることと、
を含む、請求項４に記載の投写方法。
【請求項６】
前記第１明るさ情報が前記第１閾値以上且つ前記第２閾値未満である場合に、前記第３領域を含む第３監視領域に存在する人物の有無を検出することと、
前記第３監視領域に前記人物が存在しない場合に、前記第３プロジェクターが、前記第１領域において前記第５画像を前記第１画像にスタックすることと、
前記第３監視領域に前記人物が存在する場合に、前記第２領域を含む第２監視領域に存在する人物の有無を検出することと、
前記第２監視領域に前記人物が存在する場合に、前記第３プロジェクターが、前記第１領域において前記第５画像を前記第１画像にスタックすることと、
前記第２監視領域に前記人物が存在しない場合に、前記第２プロジェクターが、前記第１領域において前記第４画像を前記第１画像にスタックすることと、
をさらに含む、請求項４に記載の投写方法。
【請求項７】
前記第１明るさ情報が前記第１閾値未満である場合に、前記第２領域を含む第２監視領域に存在する人物の有無を検出することと、
前記第２監視領域に前記人物が存在する場合に、前記第２領域の明るさを示す第２明るさ情報を取得することと、
前記第２明るさ情報が前記第１閾値以上である場合に、前記第２領域において、前記第３プロジェクターが、前記第２画像と同じ第６画像を前記第２画像にスタックすることと、
前記第２監視領域に前記人物が存在しない場合に、前記第３領域を含む第３監視領域に存在する人物の有無を検出することと、
前記第３監視領域に前記人物が存在しない場合に、前記第２明るさ情報を取得することと、
前記第２明るさ情報が前記第１閾値以上である場合に、前記第３プロジェクターが、前記第２領域において前記第６画像を前記第２画像にスタックすることと、
前記第３監視領域に前記人物が存在する場合に、前記第３領域の明るさを示す第３明るさ情報を取得することと、
前記第３明るさ情報が前記第１閾値以上である場合に、前記第３領域において、前記第２プロジェクターが、前記第３画像と同じ第７画像を前記第３画像にスタックすることと、
をさらに含む、請求項４に記載の投写方法。
【請求項８】
前記第４画像及び前記第５画像の両方が前記第１画像にスタックされた後に、前記第１領域の明るさを示す第４明るさ情報を取得することと、
前記第４明るさ情報が前記第１閾値未満である場合に、前記第２プロジェクターが、前記第２領域に前記第２画像を投写することと、
前記第４明るさ情報が前記第１閾値未満である場合に、前記第３プロジェクターが、前記第３領域に前記第３画像を投写することと、
前記第４明るさ情報が、前記第１閾値以上且つ前記第２閾値未満である場合に、前記第２プロジェクターが、前記第２領域に前記第２画像を投写することと、
をさらに含む、請求項４に記載の投写方法。
【請求項９】
前記第４画像及び前記第５画像のうち前記第５画像が前記第１画像にスタックされた後に、前記第１領域の明るさを示す第５明るさ情報を取得することと、
前記第５明るさ情報が前記第１閾値未満である場合に、前記第３プロジェクターが、前記第３領域に前記第３画像を投写することと、
前記第５明るさ情報が前記第２閾値以上である場合に、前記第２プロジェクターが、前記第１領域に前記第４画像を前記第１画像にスタックすることと、
をさらに含む、請求項６に記載の投写方法。
【請求項１０】
前記第４画像及び前記第５画像のうち前記第４画像が前記第１画像にスタックされた後に、前記第１領域の明るさを示す第６明るさ情報を取得することと、
前記第６明るさ情報が前記第１閾値未満である場合に、前記第２プロジェクターが、前記第２領域に前記第２画像を投写することと、
前記第６明るさ情報が前記第２閾値以上である場合に、前記第３プロジェクターが、前記第１領域に前記第５画像を前記第１画像にスタックすることと、
をさらに含む、請求項６に記載の投写方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、投写方法、投写システムおよびプログラムに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
特許文献１には、明るさが所定の閾値以下であるという条件を満たす場所を、投影画像の投影場所として決定する移動型プロジェクション装置が開示されている。この移動型プロジェクション装置は、所定の場所の明るさが所定の閾値以下ではないと判別した場合、他の場所を探索する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１１５６５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、移動型プロジェクション装置が投影画像を投影できるエリア内に、条件を満たす場所が見つからない場合に、移動型プロジェクション装置がどのような動作を行うのかについては開示されていない。従って、特許文献１の移動型プロジェクション装置では、条件を満たす場所が見つからない場合に、投影画像を投影できない虞がある。
【課題を解決するための手段】
【０００５】
本発明の一つの態様の投写方法は、第１プロジェクターが、第１領域に第１画像を投写することと、第２プロジェクターが、前記第１領域とは異なる第２領域に第２画像を投写することと、前記第１領域の明るさを示す第１明るさ情報を取得することと、前記第１明るさ情報が第１条件を満たす場合に、前記第１領域において、前記第２プロジェクターが、前記第１画像と同じ第４画像を前記第１画像にスタックすることと、を含む。
【０００６】
本発明の一つの態様の投写システムは、第１領域の明るさを示す信号を出力するセンサーと、前記第１領域に第１画像を投写することと、前記センサーから出力される前記信号に基づいて、前記第１領域の明るさを示す第１明るさ情報を取得することと、を行う第１プロジェクターと、前記第１明るさ情報が第１条件を満たす場合に、前記第１領域において前記第１画像と同じ第４画像を前記第１画像にスタックする第２プロジェクターと、を備える。
【０００７】
本発明の一つの態様のプログラムは、第１プロジェクターに、第１領域に第１画像を投写させることと、第２プロジェクターに、前記第１領域とは異なる第２領域に第２画像を投写させることと、前記第１領域の明るさを示す第１明るさ情報を取得することと、前記第１明るさ情報が第１条件を満たす場合に、前記第２プロジェクターに、前記第１領域において前記第１画像と同じ第４画像を前記第１画像にスタックさせることと、をコンピューターに実行させる。
【図面の簡単な説明】
【０００８】
第１実施形態における投写システムを模式的に示す図である。

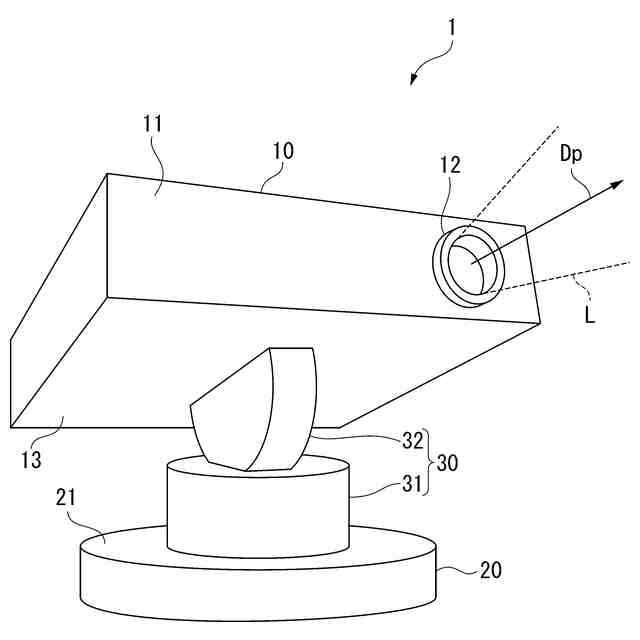

プロジェクターの斜視図である。

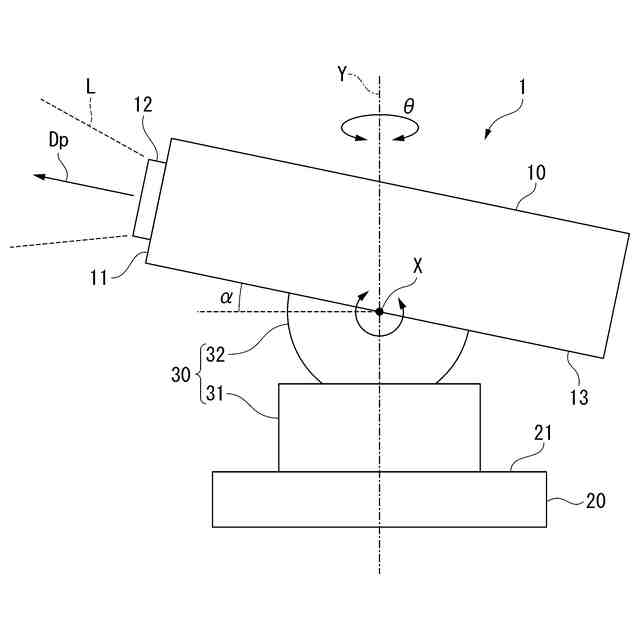

プロジェクターの側面図である。

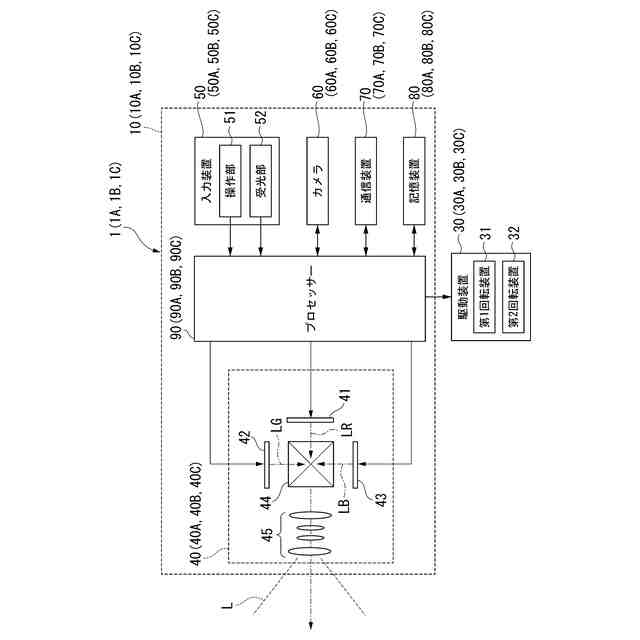

プロジェクターの機能構成を示すブロック図である。

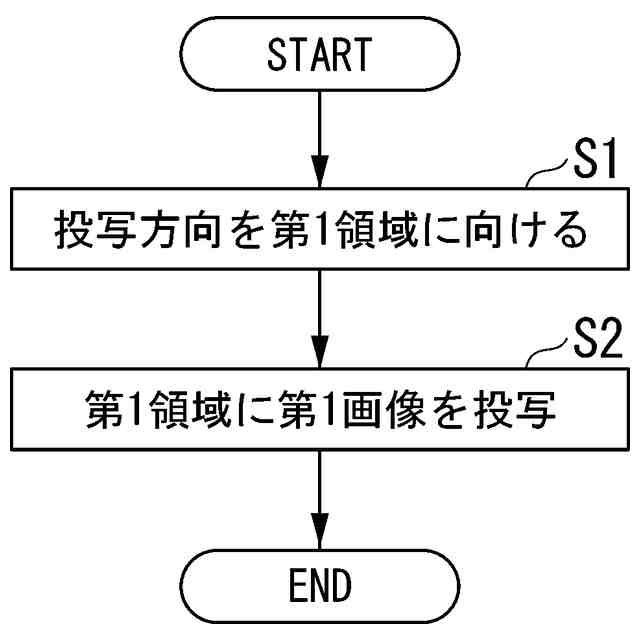

第１初期処理を示すフローチャートである。
第２初期処理を示すフローチャートである。

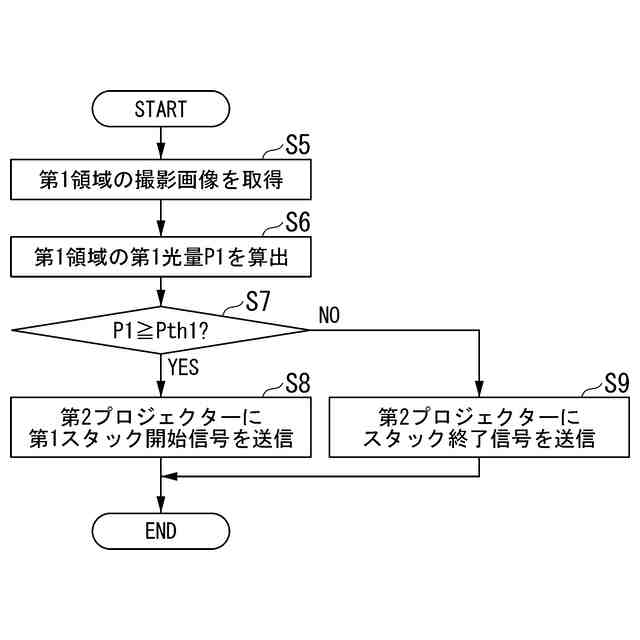

第１判定処理を示すフローチャートである。

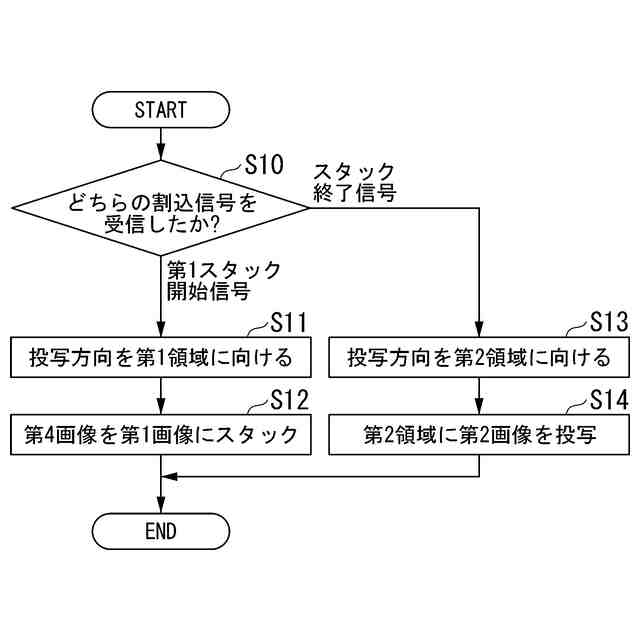

第１割込処理を示すフローチャートである。

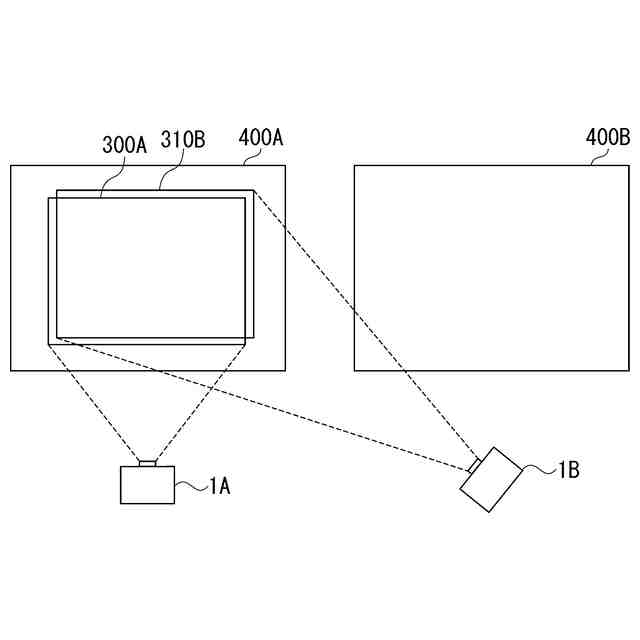

第４画像が第１画像にスタックされた様子を示す図である。
第２実施形態における投写システムを模式的に示す図である。
第３初期処理を示すフローチャートである。
第２判定処理を示す第１フローチャートである。
第２判定処理を示す第２フローチャートである。
第１解除処理を示す第１フローチャートである。
第１解除処理を示す第２フローチャートである。
第１解除処理を示す第３フローチャートである。
第２解除処理を示すフローチャートである。
第３解除処理を示すフローチャートである。
第２割込処理を示すフローチャートである。
第３割込処理を示すフローチャートである。
第４画像及び第５画像が第１画像にスタックされた様子を示す図である。
第５画像が第１画像にスタックされた様子を示す図である。
第４画像が第１画像にスタックされた様子を示す図である。
第６画像が第２画像にスタックされた様子を示す図である。
第７画像が第３画像にスタックされた様子を示す図である。
第３判定処理を示す第１フローチャートである。
第３判定処理を示す第２フローチャートである。
第３判定処理を示す第３フローチャートである。
第３判定処理を示す第４フローチャートである。
第３判定処理を示す第５フローチャートである。
第３判定処理を示す第６フローチャートである。
第３判定処理を示す第７フローチャートである。
第４解除処理を示す第１フローチャートである。
第４解除処理を示す第２フローチャートである。
第４解除処理を示す第３フローチャートである。
第５解除処理を示す第１フローチャートである。
第５解除処理を示す第２フローチャートである。
第５解除処理を示す第３フローチャートである。
第６画像及び第８画像が第２画像にスタックされた様子を示す図である。
第７画像及び第９画像が第３画像にスタックされた様子を示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示の一実施形態について図面を参照しながら説明する。
なお、以下の各図面においては各構成要素を見やすくするため、構成要素によって寸法の縮尺を異ならせて示すことがある。
【００１０】
［第１実施形態］
まず、本開示の第１実施形態について説明する。

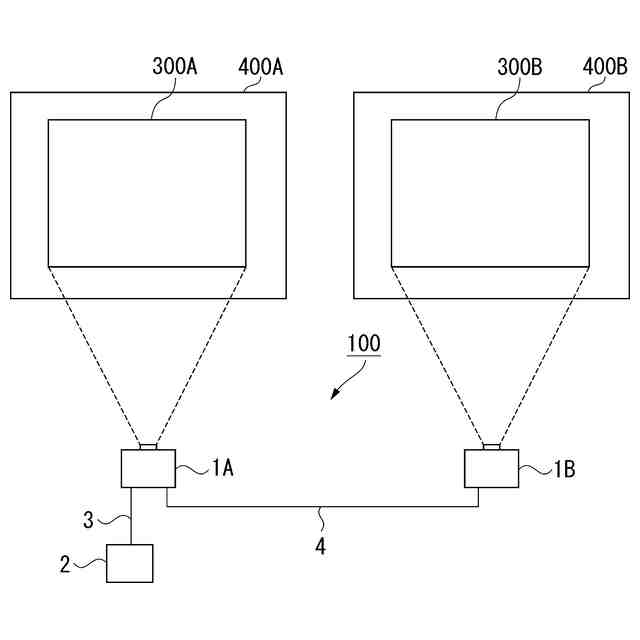

図１は、第１実施形態における投写システム１００を模式的に示す図である。図１に示すように、投写システム１００は、第１プロジェクター１Ａと、第２プロジェクター１Ｂと、映像供給装置２と、を備える。第１プロジェクター１Ａは、第１通信ケーブル３を介して映像供給装置２と接続される。第２プロジェクター１Ｂは、第２通信ケーブル４を介して第１プロジェクター１Ａと接続される。
（【００１１】以降は省略されています）
