特許ウォッチ

公開番号2025090639
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2025032575,2023113497
出願日2025-03-03,2019-08-26
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250610BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示品位の高い表示装置を提供する。消費電力の低い表示装置を提供する。
【解決手段】画素に、第1のトランジスタ、第2のトランジスタ、第1の導電層、及び、発光ダイオードパッケージを有する表示装置である。発光ダイオードパッケージは、第1発光ダイオード、第2の発光ダイオード、第2の導電層、第3の導電層、及び第4の導電層を有する。第1の発光ダイオードは、第1の電極と第2の電極とを有する。第2の発光ダイオードは、第3の電極と第4の電極とを有する。第1のトランジスタのソースまたはドレインの一方は、第2の導電層を介して、第1の電極と電気的に接続される。第2のトランジスタのソースまたはドレインの一方は、第3の導電層を介して、第3の電極と電気的に接続される。第1の導電層は、第4の導電層を介して、第2の電極及び第4の電極
のそれぞれと電気的に接続される。第1の導電層には、定電位が供給される。

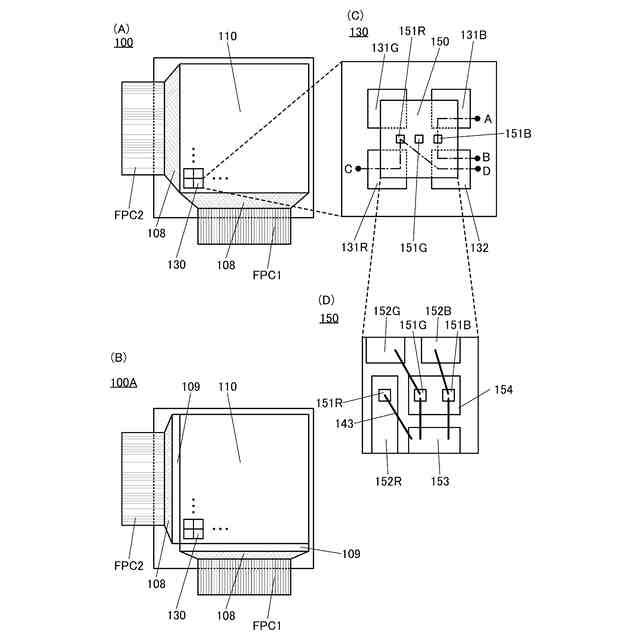

【選択図】図1
特許請求の範囲【請求項１】
画素を有し、
前記画素は、第１のトランジスタ、第２のトランジスタ、第１の導電層、及び、発光ダイオードパッケージを有し、
前記発光ダイオードパッケージは、第１の発光ダイオード、第２の発光ダイオード、第２の導電層、第３の導電層、及び第４の導電層を有し、
前記第１の発光ダイオードは、第１の電極と、第２の電極と、を有し、
前記第２の発光ダイオードは、第３の電極と、第４の電極と、を有し、
前記第１のトランジスタのソースまたはドレインの一方は、前記第２の導電層を介して、前記第１の電極と電気的に接続され、
前記第２のトランジスタのソースまたはドレインの一方は、前記第３の導電層を介して、前記第３の電極と電気的に接続され、
前記第１の導電層は、前記第４の導電層を介して、前記第２の電極と電気的に接続され、
前記第１の導電層は、前記第４の導電層を介して、前記第４の電極と電気的に接続され、
前記第１の導電層には、定電位が供給される、表示装置。

発明の詳細な説明【技術分野】
【０００１】

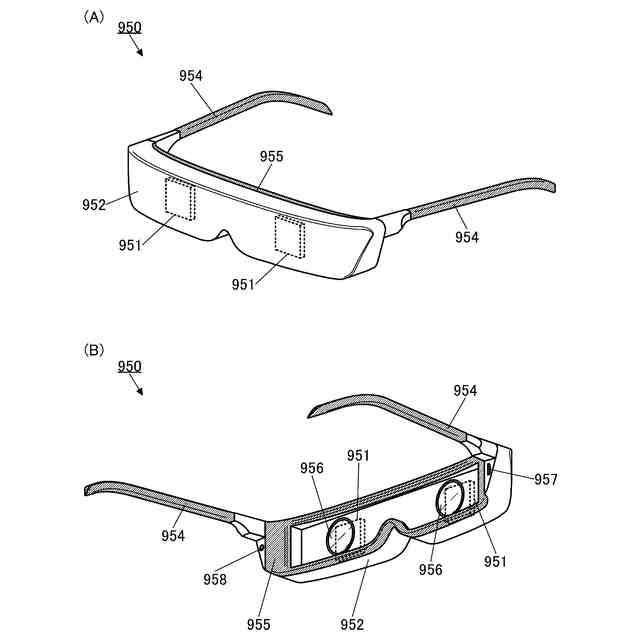

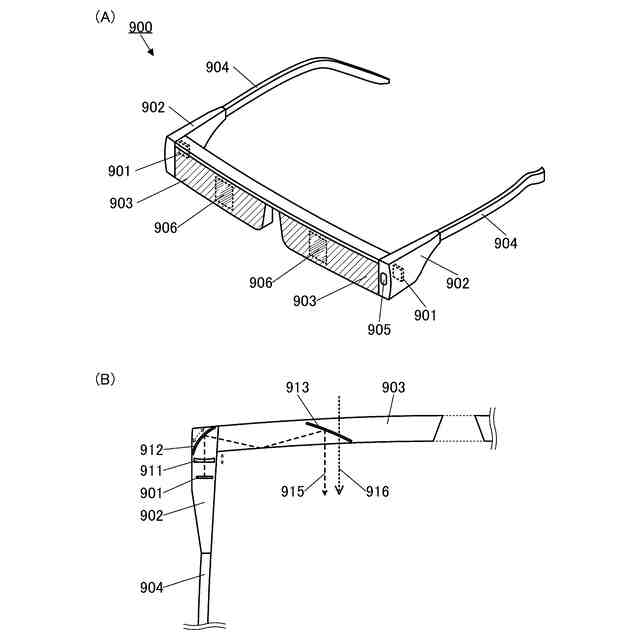

本発明の一態様は、表示装置、表示モジュール、及び電子機器に関する。
続きを表示（約 2,100 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本発明の一態様の技術分野と
しては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、電子機器、照明装置、
入力装置（例えば、タッチセンサなど）、入出力装置（例えば、タッチパネルなど）、そ
れらの駆動方法、又はそれらの製造方法を一例として挙げることができる。
【背景技術】
【０００３】
近年、マイクロ発光ダイオード（マイクロＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉ
ｏｄｅ））を表示素子に用いた表示装置が提案されている（例えば特許文献１）。マイク
ロＬＥＤを表示素子に用いた表示装置は、高輝度、高コントラスト、長寿命などの利点が
あり、次世代の表示装置として研究開発が活発である。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２０１４／０３６７７０５号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の一態様は、精細度が高い表示装置を提供することを課題の一とする。本発明の一
態様は、表示品位の高い表示装置を提供することを課題の一とする。本発明の一態様は、
消費電力の低い表示装置を提供することを課題の一とする。本発明の一態様は、信頼性の
高い表示装置を提供することを課題の一とする。
【０００６】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。本発明の一態様は
、必ずしも、これらの課題の全てを解決する必要はないものとする。明細書、図面、請求
項の記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００７】

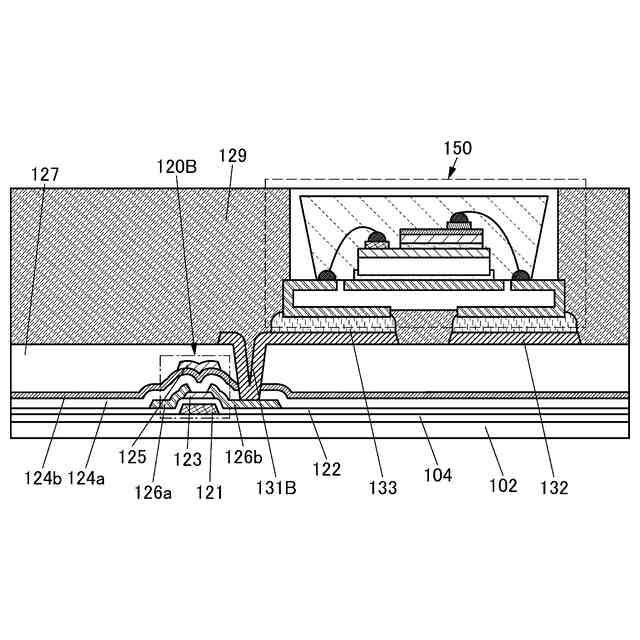

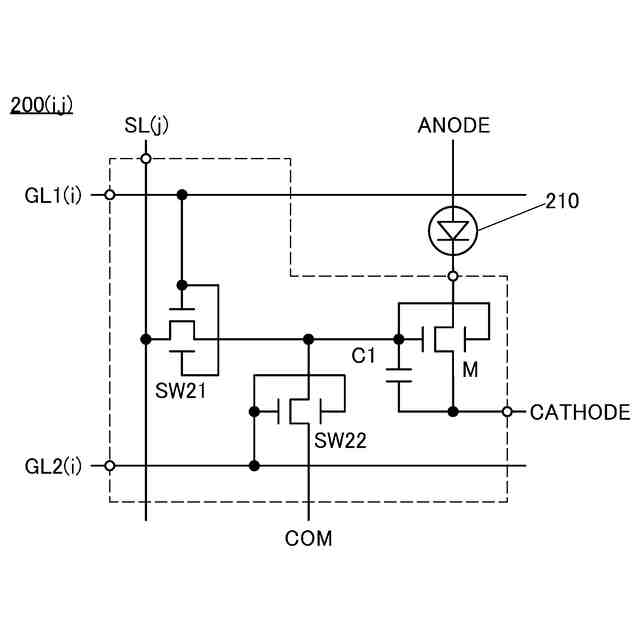

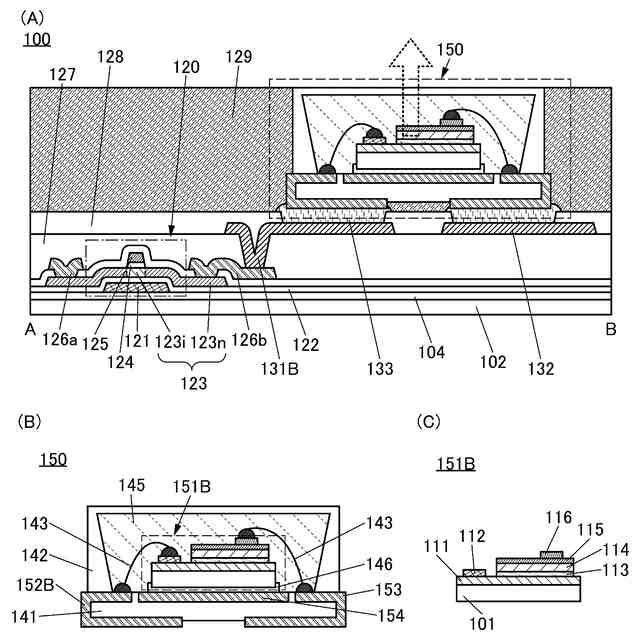

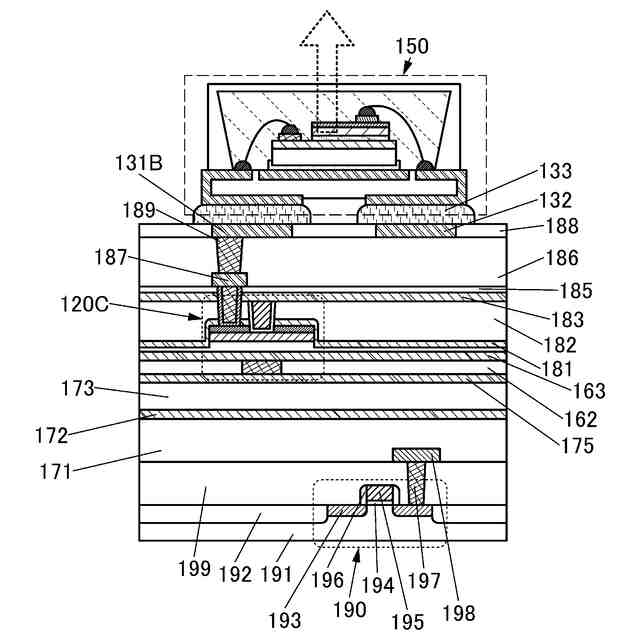

本発明の一態様の表示装置は、画素に、第１のトランジスタ、第２のトランジスタ、第１
の導電層、及び、発光ダイオードパッケージを有する。発光ダイオードパッケージは、第
１の発光ダイオード、第２の発光ダイオード、第２の導電層、第３の導電層、及び第４の
導電層を有する。第１の発光ダイオードは、第１の電極と、第２の電極と、を有する。第
２の発光ダイオードは、第３の電極と、第４の電極と、を有する。第１のトランジスタの
ソースまたはドレインの一方は、第２の導電層を介して、第１の電極と電気的に接続され
る。第２のトランジスタのソースまたはドレインの一方は、第３の導電層を介して、第３
の電極と電気的に接続される。第１の導電層は、第４の導電層を介して、第２の電極と電
気的に接続される。第１の導電層は、第４の導電層を介して、第４の電極と電気的に接続
される。第１の導電層には、定電位が供給される。
【０００８】

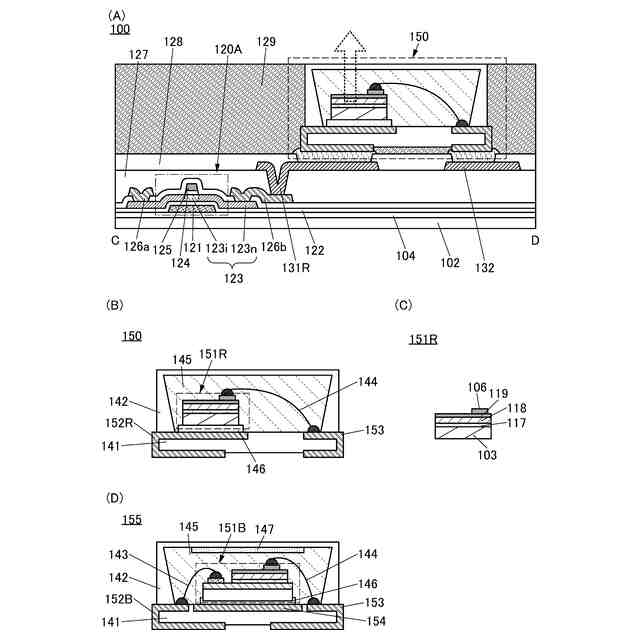

または、本発明の一態様の表示装置は、画素に、第１のトランジスタ、第２のトランジス
タ、第３のトランジスタ、第１の導電層、及び、発光ダイオードパッケージを有する。発
光ダイオードパッケージは、第１の発光ダイオード、第２の発光ダイオード、第３の発光
ダイオード、第２の導電層、第３の導電層、第４の導電層、及び第５の導電層を有する。
第１の発光ダイオードは、第１の電極と、第２の電極と、を有する。第２の発光ダイオー
ドは、第３の電極と、第４の電極と、を有する。第３の発光ダイオードは、第５の電極と
、第６の電極と、を有する。第１のトランジスタのソースまたはドレインの一方は、第２
の導電層を介して、第１の電極と電気的に接続される。第２のトランジスタのソースまた
はドレインの一方は、第３の導電層を介して、第３の電極と電気的に接続される。第３の
トランジスタのソースまたはドレインの一方は、第５の導電層を介して、第５の電極と電
気的に接続される。第１の導電層は、第４の導電層を介して、第２の電極と電気的に接続
される。第１の導電層は、第４の導電層を介して、第４の電極と電気的に接続される。第
１の導電層は、第４の導電層を介して、第６の電極と電気的に接続される。第１の導電層
には、定電位が供給される。
【０００９】
第１の発光ダイオード、第２の発光ダイオード、及び第３の発光ダイオードは、それぞれ
、ミニ発光ダイオードであることが好ましい。または、第１の発光ダイオード、第２の発
光ダイオード、及び第３の発光ダイオードは、それぞれ、マイクロ発光ダイオードである
ことが好ましい。
【００１０】
第１の発光ダイオード、第２の発光ダイオード、及び第３の発光ダイオードは、それぞれ
異なる色の光を呈することが好ましい。例えば、第１の発光ダイオードは赤色の光を呈し
、第２の発光ダイオードは、緑色の光を呈し、第３の発光ダイオードは青色の光を呈する
ことが好ましい。
（【００１１】以降は省略されています）
