公開番号2025091359
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2024185645
出願日2024-10-22
発明の名称表示装置、および表示装置を制御する方法
出願人エルジーディスプレイカンパニーリミテッド
代理人個人,個人,個人,個人,個人
主分類G09G 3/20 20060101AFI20250611BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示装置の欠陥を検出し、表示装置の信頼性を向上させる。
【解決手段】センシング回路は、第1センシング期間において前記リファレンスラインを介して前記サブピクセルに第1リファレンス電圧を印加することに応答して、前記スイッチングトランジスタおよび前記センシングトランジスタがターンオンされる期間中に、前記リファレンスラインに充電された第1センシング電圧を第1サンプリング値として取得し、前記スイッチングトランジスタおよび前記センシングトランジスタがターンオフされる期間中に、前記リファレンスラインに充電された前記第1センシング電圧を第2サンプリング値として取得し、前記タイミングコントローラは、前記第1サンプリング値と前記第2サンプリング値との間の第1差分値に基づいて前記表示装置が欠陥を有することを判断する。

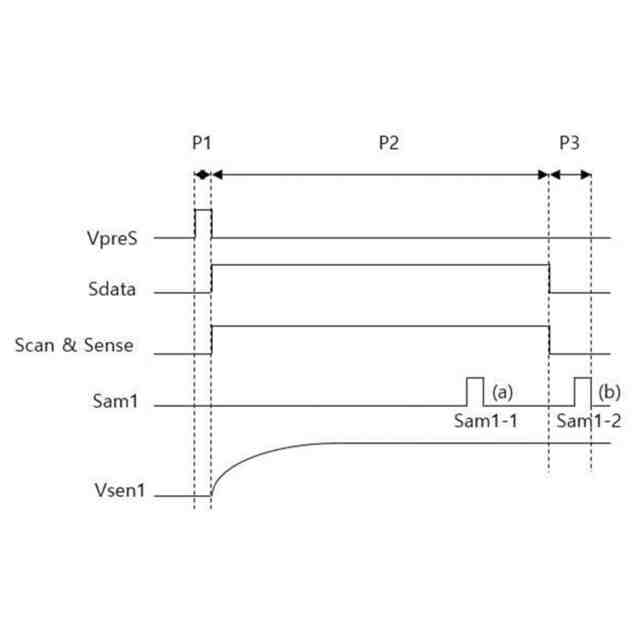

【選択図】図13
特許請求の範囲【請求項１】

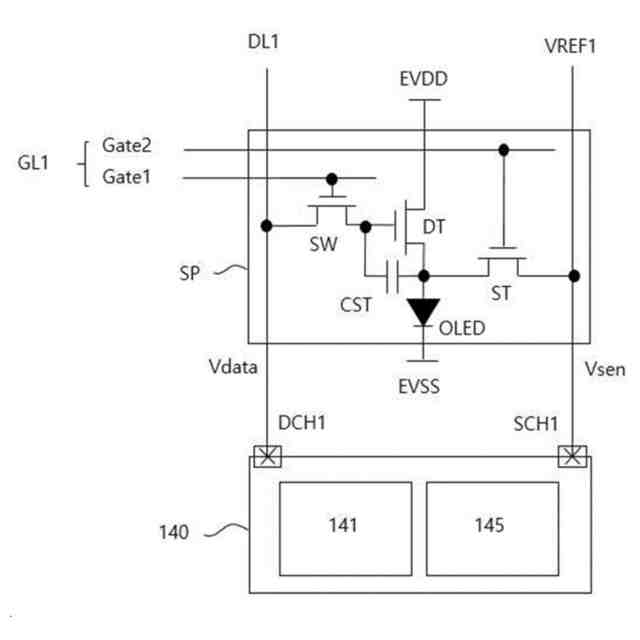

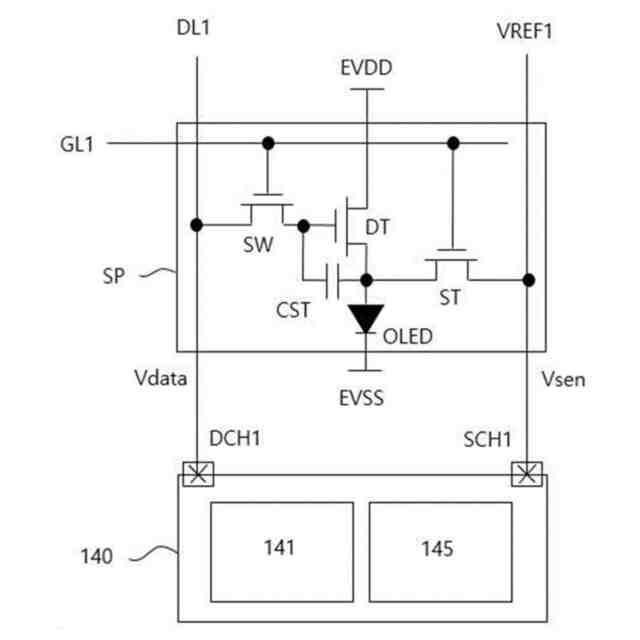

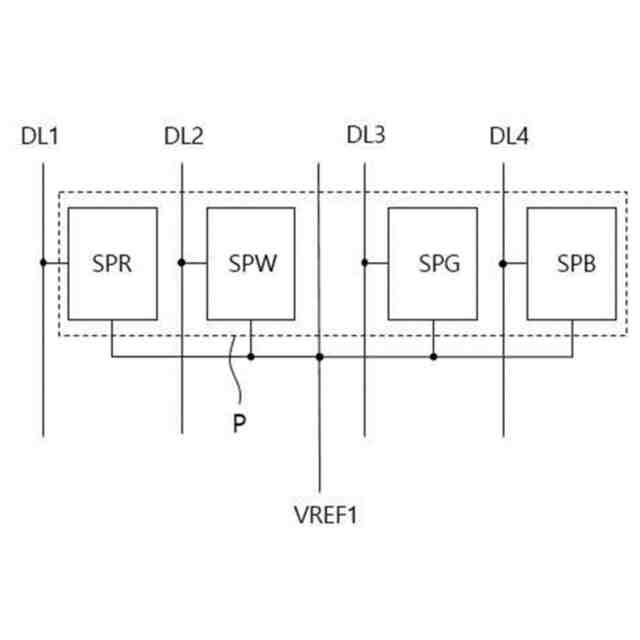

データラインに接続されたスイッチングトランジスタ、および、リファレンスラインに接続されたセンシングトランジスタを有するサブピクセルを含む表示パネルと、
前記データラインに接続された駆動回路と、
前記リファレンスラインに接続されたセンシング回路と、
前記駆動回路及び前記センシング回路の少なくとも一方を制御するタイミングコントローラとを含む表示装置において、
前記センシング回路は、
第１センシング期間において前記リファレンスラインを介して前記サブピクセルに第１リファレンス電圧を印加することに応答して、前記スイッチングトランジスタおよび前記センシングトランジスタがターンオンされる期間中に、前記リファレンスラインに充電された第１センシング電圧を第１サンプリング値として取得し、前記スイッチングトランジスタおよび前記センシングトランジスタがターンオフされる期間中に、前記リファレンスラインに充電された前記第１センシング電圧を第２サンプリング値として取得し、
前記タイミングコントローラは、
前記第１サンプリング値と前記第２サンプリング値との間の第１差分値に基づいて前記表示装置が欠陥を有することを判断する表示装置。
続きを表示（約 1,700 文字）【請求項２】
前記センシング回路は、
前記スイッチングトランジスタおよび前記センシングトランジスタがオフされる第２センシング期間において、前記リファレンスラインを介して前記サブピクセルに前記第１リファレンス電圧とは異なる第２リファレンス電圧を印加することに応答して、前記リファレンスラインに前記第２リファレンス電圧が印加される期間中に、前記リファレンスラインに充電された第２センシング電圧を第３サンプリング値として取得し、前記リファレンスラインに前記第２リファレンス電圧が印加されない期間中に、前記リファレンスラインに充電された前記第２センシング電圧を第４サンプリング値として取得する請求項１に記載の表示装置。
【請求項３】
前記駆動回路及び前記センシング回路を含むデータ駆動部をさらに備え、
前記タイミングコントローラは、
前記第３サンプリング値と前記第４サンプリング値との間の第２差分値に基づいて、前記表示装置が欠陥を有することを判断する請求項２に記載の表示装置。
【請求項４】
前記第２センシング期間は、前記第１差分値が所定値より大きい場合に実行されるようにスケジュールされ、
前記第１差分値が前記所定値より小さい場合、前記第２センシング期間はスキップされ、または実行しないようにスケジュールされる請求項２に記載の表示装置。
【請求項５】
前記第１センシング期間及び前記第２センシング期間は、前記表示パネルに電源が印加される駆動開始期間に含まれる請求項２に記載の表示装置。
【請求項６】
前記第１センシング期間及び前記第２センシング期間は、前記表示パネルに印加される電源を遮断する指示がなさる駆動終了期間に含まれる請求項２に記載の表示装置。
【請求項７】
前記第１センシング期間は、前記表示パネルに電源が印加される駆動開始期間に含まれ、
前記第２センシング期間は、前記表示パネルに印加される電源を遮断する指示がなされる駆動終了期間に含まれる請求項２に記載の表示装置。
【請求項８】
表示装置を制御する方法であって、
前記表示装置に含まれるセンシング回路によって、表示装置の表示パネルに含まれるサブピクセルに接続されたリファレンスラインに第１リファレンス電圧を印加するステップと、
前記センシング回路によって、前記サブピクセルに含まれるスイッチングトランジスタおよびセンシングトランジスタがターンオンされる期間に、前記リファレンスラインに充電された前記第１リファレンス電圧を第１サンプリング値として取得し、前記スイッチングトランジスタおよび前記センシングトランジスタがターンオフされる期間に、前記リファレンスラインに充電された前記第１リファレンス電圧を第２サンプリング値として取得するステップと、
前記表示装置のタイミング制御装置により、前記第１サンプリング値と前記第２サンプリング値との間の第１差分値に基づいて、前記表示装置に欠陥があると判定するステップとを含む方法。
【請求項９】
前記第１リファレンス電圧は、前記表示パネルに電源が投入される駆動開始期間に含まれる第１センシング期間中に、前記リファレンスラインに印加される請求項８に記載の方法。
【請求項１０】
前記スイッチングトランジスタと前記センシングトランジスタとがターンオフされたとき、前記リファレンスラインを介して前記第１リファレンス電圧とは異なる第２リファレンス電圧を印加するステップと、
前記第２リファレンス電圧が前記リファレンスラインに印加される期間において、前記リファレンスラインに充電された第２センシング電圧を第３サンプリング値として取得し、前記第２リファレンス電圧が前記リファレンスラインに印加されない期間において、前記リファレンスラインに充電された前記第２センシング電圧を第４サンプリング値として取得するステップとを含む請求項８に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は表示装置、および表示装置を制御する方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
情報化技術が発展するにつれて、ユーザと情報の間の接続媒体である表示装置の市場が大きくなっている。これにより、発光表示装置（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｓｐｌａｙＤｅｖｉｃｅ：ＬＥＤ）、量子ドット表示装置（ＱｕａｎｔｕｍＤｏｔＤｉｓｐｌａｙＤｅｖｉｃｅ；ＱＤＤ）、液晶表示装置（ＬｉｑｕｉｄＣｒｙｓｔａｌＤｉｓｐｌａｙＤｅｖｉｃｅ：ＬＣＤ）などのような表示装置の使用が増加している。
【０００３】

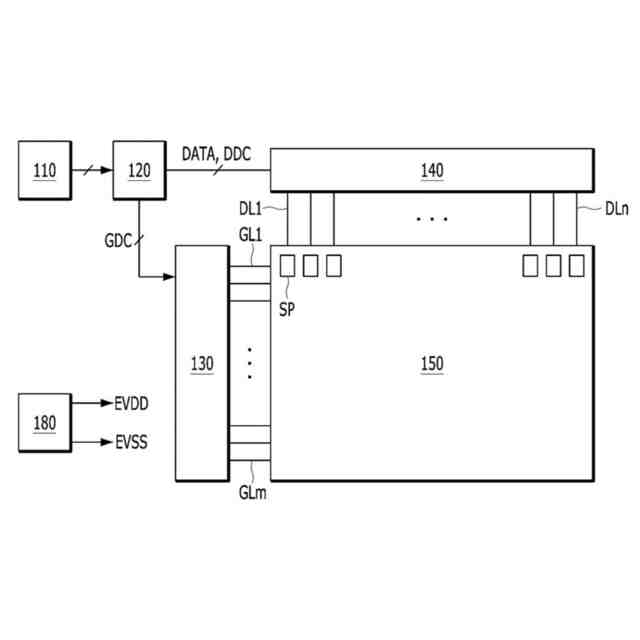

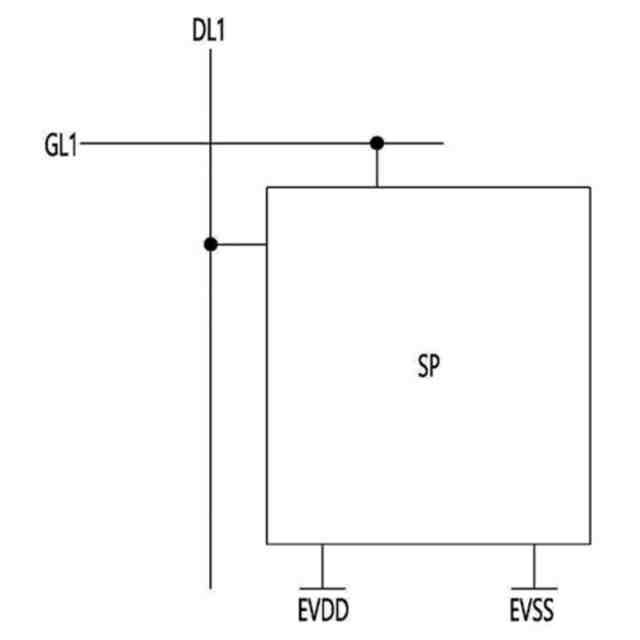

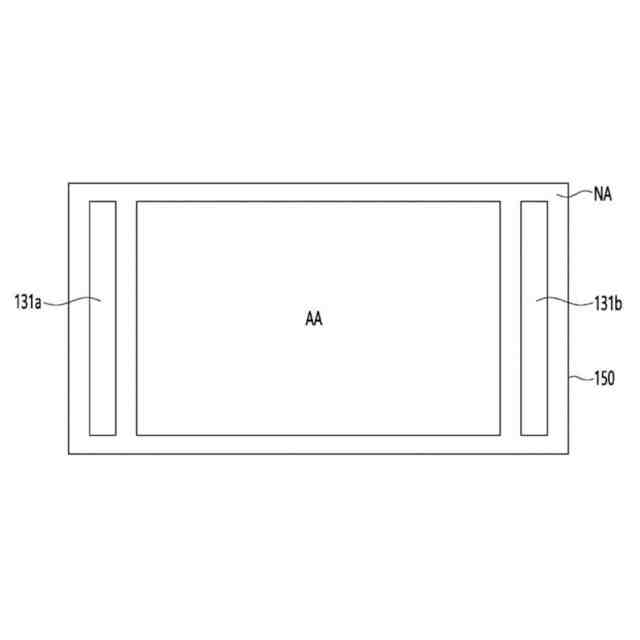

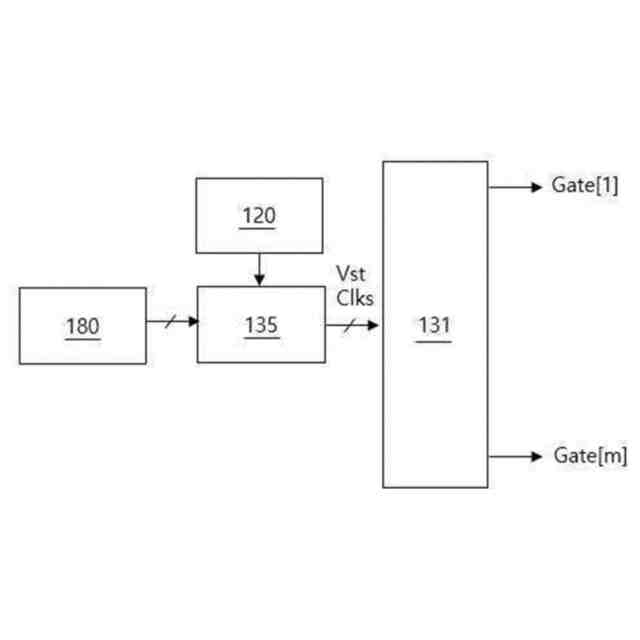

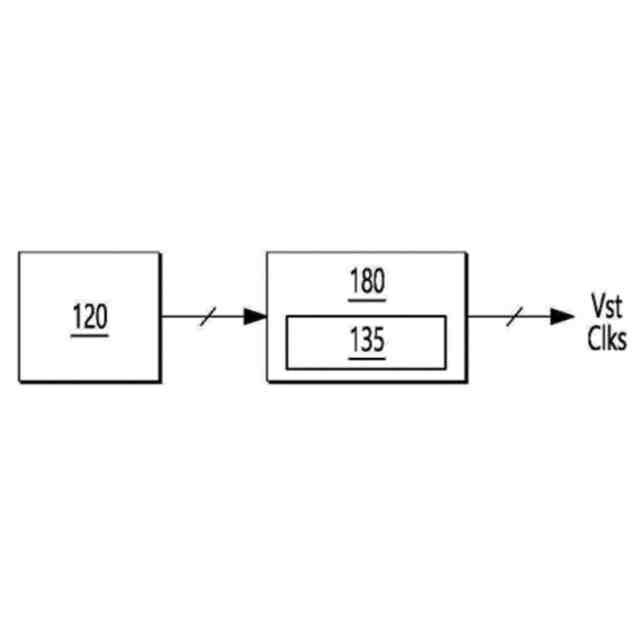

上述した表示装置は、サブピクセルを含む表示パネル、表示パネルを駆動する駆動信号を出力する駆動部、表示パネルまたは駆動部に供給する電源を生成する電源供給部などを含む。
【０００４】
このような表示装置は、表示パネルに形成されたサブピクセルに駆動信号、例えばスキャン信号、データ信号などが供給されると、選択されたサブピクセルが光を透過させ、または光を直接発光させることにより、映像を表示することできる。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本明細書は、表示装置の駆動安定性および駆動信頼性を向上させるものである。
【課題を解決するための手段】
【０００６】
本明細書は、データラインに接続されたスイッチングトランジスタ、および、リファレンスラインに接続されたセンシングトランジスタを有するサブピクセルを含む表示パネルと、前記データラインに接続された駆動回路と、前記リファレンスラインに接続されたセンシング回路と、前記駆動回路及び前記センシング回路の少なくとも一方を制御するタイミングコントローラとを含む表示装置において、前記センシング回路は、第１センシング期間において前記リファレンスラインを介して前記サブピクセルに第１リファレンス電圧を印加することに応答して、前記スイッチングトランジスタおよび前記センシングトランジスタがターンオンされる期間中に、前記リファレンスラインに充電された第１センシング電圧を第１サンプリング値として取得し、前記スイッチングトランジスタおよび前記検出トランジスタがターンオフされる期間中に、前記リファレンスラインに充電された第１センシング電圧を第２サンプリング値として取得し、前記タイミングコントローラは、前記第１サンプリング値と前記第２サンプリング値との間の第１差分値に基づいて前記表示装置が欠陥を有することを判断する表示装置を提供し得る。
【０００７】
前記センシング回路は、前記スイッチングトランジスタおよび前記センシングトランジスタがオフされる第２センシング期間において、前記リファレンスラインを介して前記サブピクセルに前記第１リファレンス電圧とは異なる第２リファレンス電圧を印加することに応答して、前記リファレンスラインに前記第２リファレンス電圧が印加される期間中に、前記リファレンスラインに充電された前記第２センシング電圧を第３のサンプリング値として取得し、前記リファレンスラインに前記第２リファレンス電圧が印加されない期間中に、前記リファレンスラインに充電された前記第２センシング電圧を第４サンプリング値として取得し得る。
【０００８】
前記駆動回路及び前記センシング回路を含むデータ駆動部をさらに備え、前記タイミングコントローラは、前記第３サンプリング値と前記第４サンプリング値との間の第２差分値に基づいて、前記表示装置が欠陥を有することを判断し得る。
【０００９】
前記第２センシング期間は、前記第１差分値が所定値より大きい場合に実行されるようにスケジュールされ、前記第１差分値が前記所定値より小さい場合、前記第２センシング期間はスキップされ、または実行しないようにスケジュールされ得る。
【００１０】

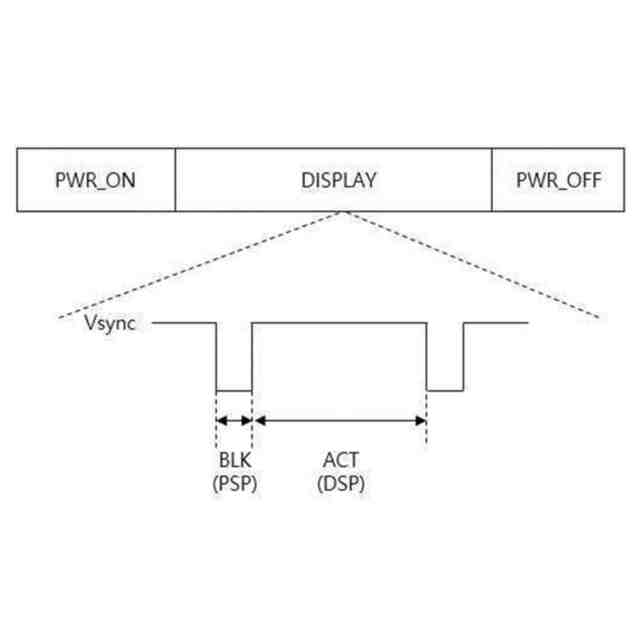

前記第１センシング期間及び前記第２センシング期間は、前記表示パネルに電源が印加される駆動開始期間に含まれ得る。
（【００１１】以降は省略されています）
