公開番号2025091580
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206889
出願日2023-12-07
発明の名称サッシ
出願人三協立山株式会社
代理人弁理士法人英知国際特許商標事務所
主分類E06B 1/04 20060101AFI20250612BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】従来のサッシが雨戸やシャッタ装置を支える枠が一体になった専用サッシ枠とすることが必要でコストが嵩んでいたところ、本発明は、サッシを構成する部材コストの低減を課題とする。
【解決手段】本発明は、躯体側枠材とアタッチメントと外付け枠材を備え、躯体側枠材は、躯体取付片と、躯体取付片の室外側に取付部があり、アタッチメントは、躯体側枠材と外付け枠材の間を連結するものであり、躯体側枠材の取付部の外周側に重合する被取付部を備えており、外付け枠材は、アタッチメントに取り付けられているサッシとすることで課題を解決した。
【選択図】図2
特許請求の範囲【請求項１】
躯体側枠材とアタッチメントと外付け枠材を備え、躯体側枠材は、躯体取付片と、躯体取付片の室外側に取付部があり、アタッチメントは、躯体側枠材と外付け枠材の間を連結するものであり、躯体側枠材の取付部の外周側に重合する被取付部を備えており、外付け枠材は、アタッチメントに取り付けられているサッシ。
続きを表示（約 180 文字）【請求項２】
躯体側枠材とアタッチメントと外付け枠材を備え、躯体側枠材は、取付部があり、アタッチメントは、躯体当接片を有し、躯体側枠材と外付け枠材の間を連結するものであり、躯体側枠材の取付部の外周側に重合する被取付部を備えており、外付け枠材は、躯体当接片に室外側から重合する躯体取付片を有し、アタッチメントの室外側から外周側に配置されるサッシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、躯体開口部に取り付けられるサッシに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来から、雨戸やシャッタ装置を備えたサッシがあった。これらの躯体開口部に取り付けられるサッシのサッシ枠は、雨戸付枠とシャッター付枠となっており、専用サッシ枠であった。
特許文献１は、シャッタ装置専用のサッシ枠を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開平９－１６５９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
背景技術で説明したように、これまで雨戸付けサッシ、シャッタ装置付きサッシ、雨戸もシャッタ装置も付いていないサッシは、それぞれ専用のサッシ枠を必要としていた。障子が取付けられる部分のサッシ枠の構造が同じでも、雨戸やシャッタ装置を支える枠が一体になった専用サッシ枠とすることが必要で、サッシを構成する部材コストが嵩んでいた。
【課題を解決するための手段】
【０００５】
前述の課題を解決するために第１発明に記載のサッシは、躯体側枠材とアタッチメントと外付け枠材を備え、躯体側枠材は、躯体取付片と、躯体取付片の室外側に取付部があり、アタッチメントは、躯体側枠材と外付け枠材の間を連結するものであり、躯体側枠材の取付部の外周側に重合する被取付部を備えており、外付け枠材は、アタッチメントに取り付けられている。
また、第２発明に記載のサッシは、躯体側枠材とアタッチメントと外付け枠材を備え、躯体側枠材は、取付部があり、アタッチメントは、躯体当接片を有し、躯体側枠材と外付け枠材の間を連結するものであり、躯体側枠材の取付部の外周側に重合する被取付部を備えており、外付け枠材は、躯体当接片に室外側から重合する躯体取付片を有し、アタッチメントの室外側から外周側に配置される。
【発明の効果】
【０００６】
本発明は、前述の構成により、部材コストを削減することができるようになった。
【図面の簡単な説明】
【０００７】

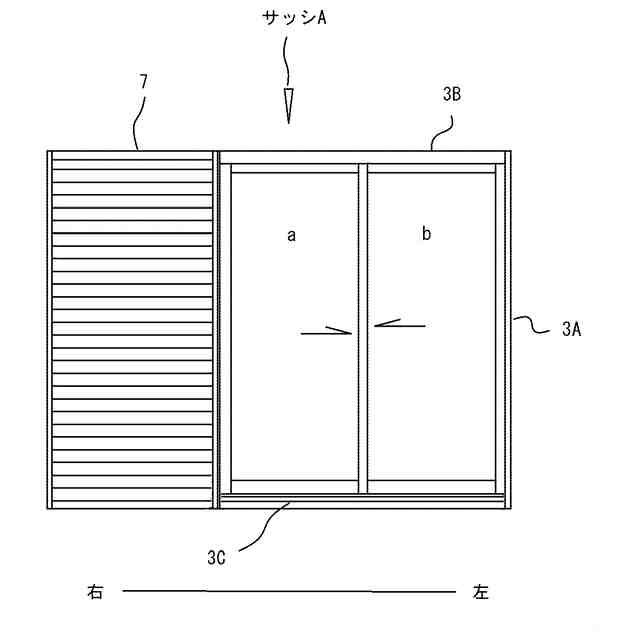

図１はサッシＡの外観図である。

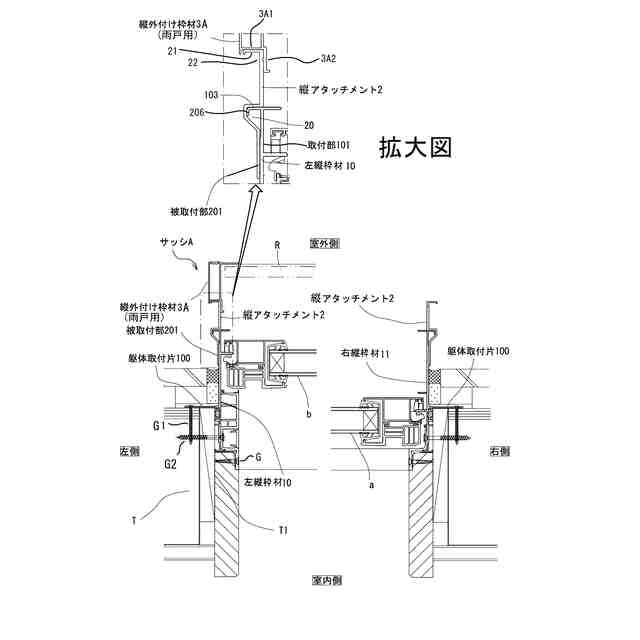

図２はサッシＡの中間省略横断面図である。

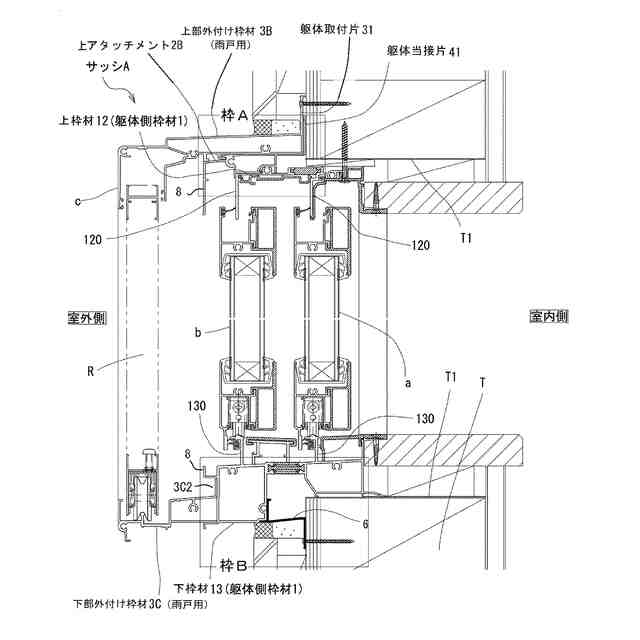

図３はサッシＡの中間省略縦断面図である。

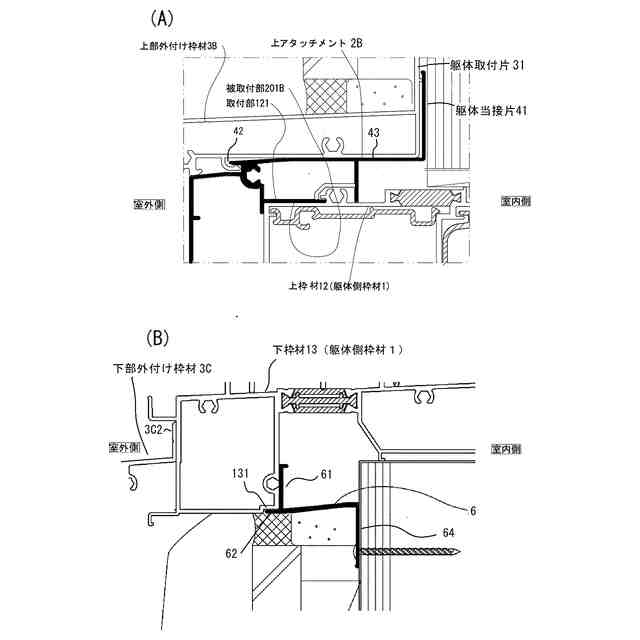

図４は図３の部分拡大図である。図４（Ａ）は、図３のサッシＡ上部側の枠Ａで囲った箇所の拡大図である。図４（Ｂ）は、サッシＡの下部側の枠Ｂで囲った箇所の拡大図である。

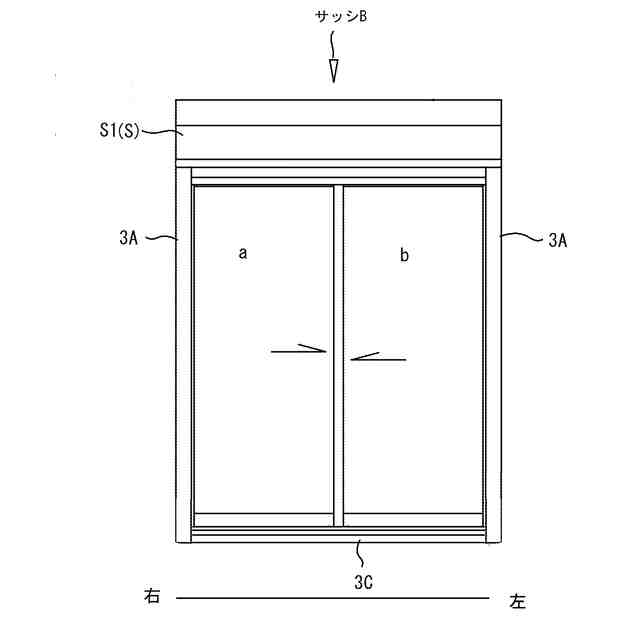

図５はサッシＢの外観図である。

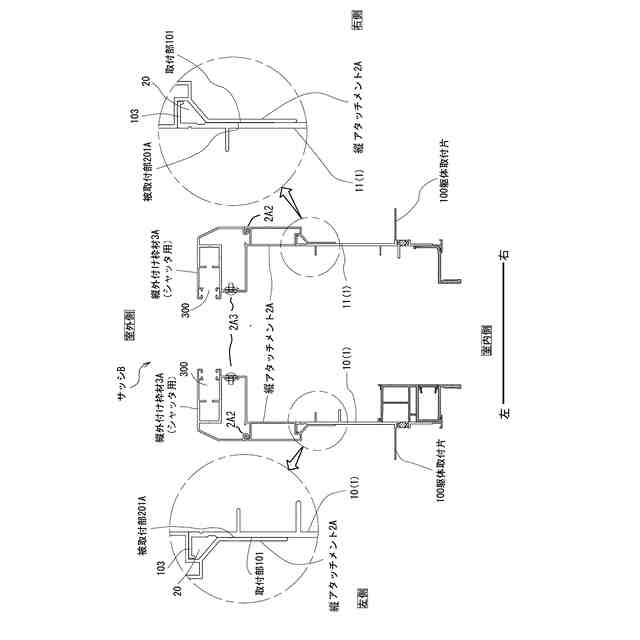

図６はサッシＢの内障子と外障子を省略した横断面図である。

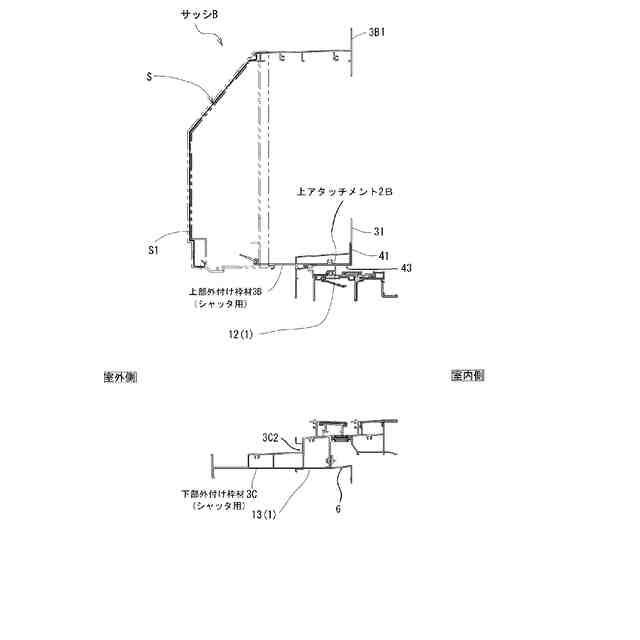

図７はサッシＢの内障子と外障子を省略した縦断面図である。

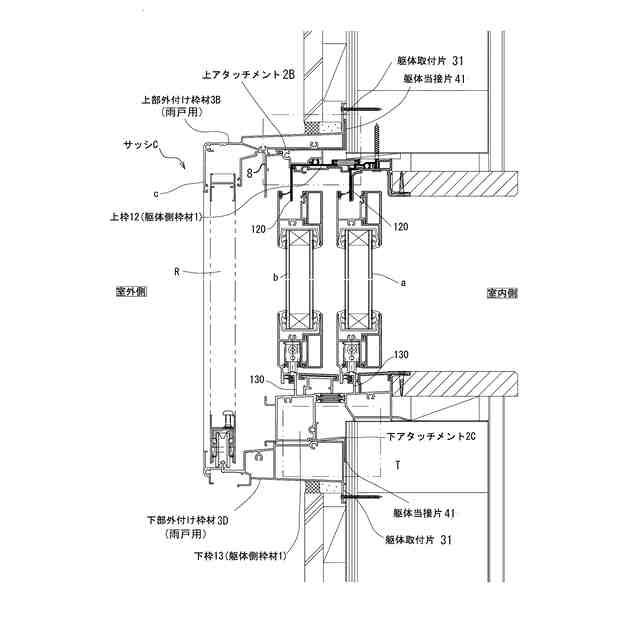

図８はサッシＣの中間省略縦断面図である。

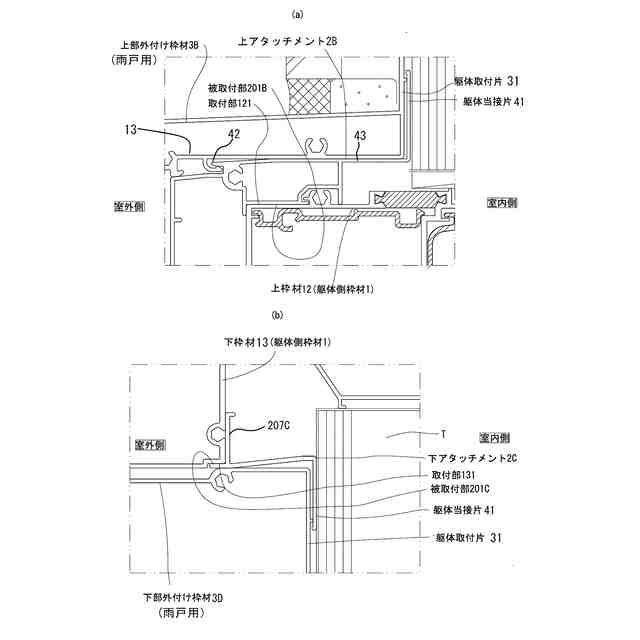

図９は図８の要部拡大図であり、図９（ａ）は、サッシＣの上部側の二点鎖線で囲んだ枠内の拡大図、図９（ｂ）は、サッシＣの下部側の二点鎖線で囲んだ枠内の拡大図である。
図１０はサッシＣの左側縦枠の横断面図である。
図１１はサッシＤの内障子と外障子を省略した左縦枠の縦断面図である。
図１２はサッシＤの縦アタッチメントに対する、縦外付け枠材（シャッタ用）と左縦枠材の取付け構造の説明図である。
【発明を実施するための形態】
【０００８】
以下の説明で、異なる図における同一符号は同一機能の部位を示しており、各図における重複説明は適宜省略する。
前もって述べておくが、以下で説明する全ての発明及び態様は、躯体側枠材１（左縦枠材１０、右縦枠材１１、上枠材１２、下枠材１３）の構造、形状は同じである。
【０００９】
（本発明でいうアタッチメント）
本発明でいう「アタッチメント」は、躯体側枠材１と外付け枠材を繋ぐ部材をいう。したがって、躯体側枠材１に取り付けられているが、外付け枠材に繋がっていない部材は、アタッチメントではない。本発明は、躯体側枠材１がすべての実施形態に共通する。外付け枠材の種類は、外付け枠材は雨戸用、シャッタ装置用といった種類だけではない。シャッタ装置用でも様々な種類の製品群が開発されることが普通である。製品それぞれに合わせたアタッチメントが用意されることがある。アタッチメントは、すべての実施形態に共通する躯体側枠材１に対して、多数種類ある外付け枠材とを繋ぐ役割を果たす。
【００１０】
（第１発明と第２発明の特徴点と共通点）
第１発明と第２発明は、躯体取付構造において異なる特徴を有する。
第１発明の躯体取付構造は、躯体側枠材１に躯体取付片３１があり、躯体取付片３１が躯体Ｔに取付けられる構造をしている。
これに対して、第２発明の躯体取付構造は、外付け枠材に躯体取付片３１があり、当該躯体取付片３１がアタッチメントの躯体当接片４１に室外側から重合する取付構造をしている。
（【００１１】以降は省略されています）
