発明の名称構造体
出願人三協立山株式会社
代理人個人
主分類E04B 1/24 20060101AFI20250919BHJP(建築物)
要約【課題】施工性を向上できる構造体の提供。
【解決手段】一方の部材7と、一方の部材7と交差して配置される他方の部材1と、取付補助材16とを備え、取付補助材16は、一方の部材7の何れかの面に一方の部材7の長手方向に沿って設けてあり、ホルダー部18を長手方向に有し、他方の部材1は、取付補助材16のホルダー部18を介して一方の部材7の長手方向の任意の位置で固定自在である。
【選択図】図3
特許請求の範囲【請求項１】
一方の部材と、一方の部材と交差して配置される他方の部材と、取付補助材とを備え、取付補助材は、一方の部材の何れかの面に一方の部材の長手方向に沿って設けてあり、ホルダー部を長手方向に有し、他方の部材は、取付補助材のホルダー部を介して一方の部材の長手方向の任意の位置で固定自在であることを特徴とする構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カーポート等の構造体に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
カーポート等の構造体においては、施工性の良いものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、施工性を向上できる構造体の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による構造体は、一方の部材と、一方の部材と交差して配置される他方の部材と、取付補助材とを備え、取付補助材は、一方の部材の何れかの面に一方の部材の長手方向に沿って設けてあり、ホルダー部を長手方向に有し、他方の部材は、取付補助材のホルダー部を介して一方の部材の長手方向の任意の位置で固定自在であることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による構造体は、一方の部材と、一方の部材と交差して配置される他方の部材と、取付補助材とを備え、取付補助材は、一方の部材の何れかの面に一方の部材の長手方向に沿って設けてあり、ホルダー部を長手方向に有し、他方の部材は、取付補助材のホルダー部を介して一方の部材の長手方向の任意の位置で固定自在であるため、他方の部材の取付けが容易に行え、施工性が向上する。
【図面の簡単な説明】
【０００６】
本発明の構造体の一実施形態を示す正面図である。

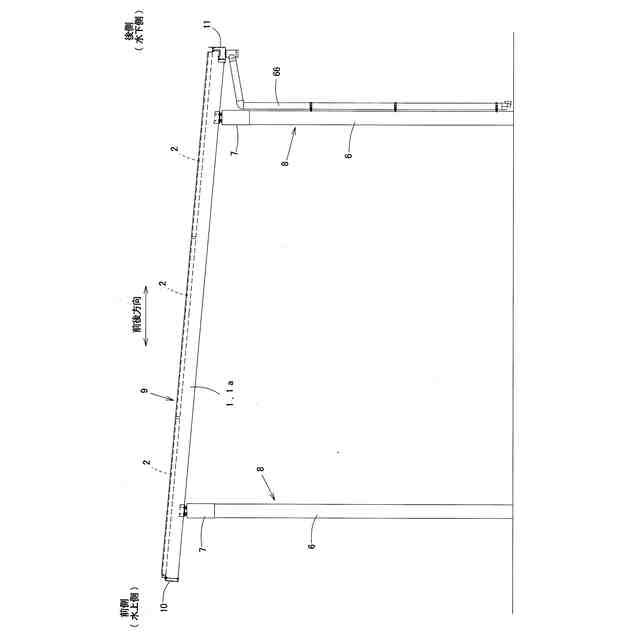

同構造体の側面図である。

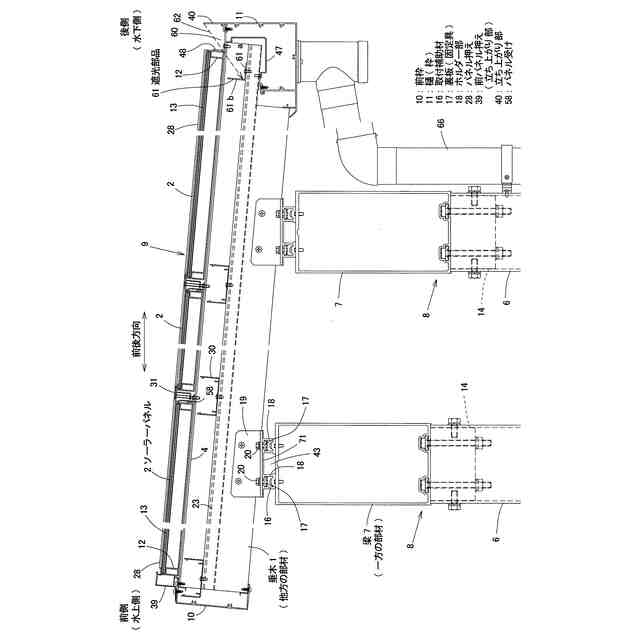

同構造体の前後方向の縦断面図である。

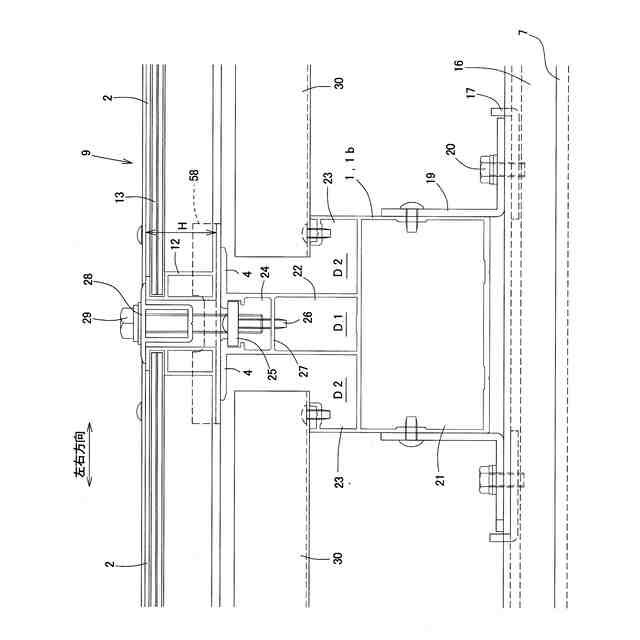

同構造体の左右方向の縦断面図である。

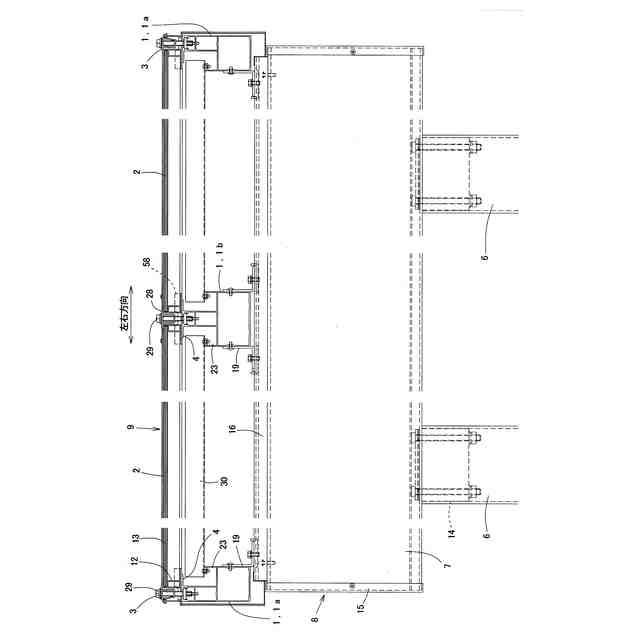

端部垂木の周辺を拡大して示す縦断面図であって、（ａ）は高さ寸法が低い方のソーラーパネルを取付けた場合、（ｂ）は高さ寸法が高い方のソーラーパネルを取付けた場合を示す。
中間垂木の周辺を拡大して示す縦断面図である。

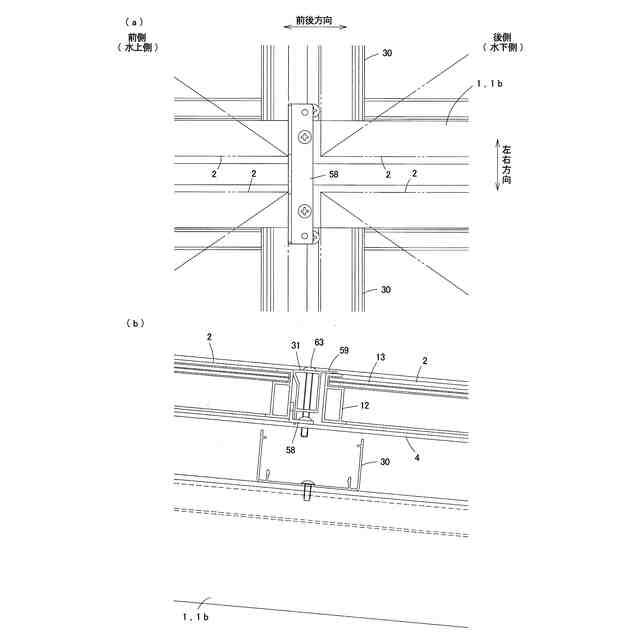

（ａ）は中間垂木のパネル受けが取付く部分を拡大して示す平面図であり、（ｂ）は同部分の縦断面図である。

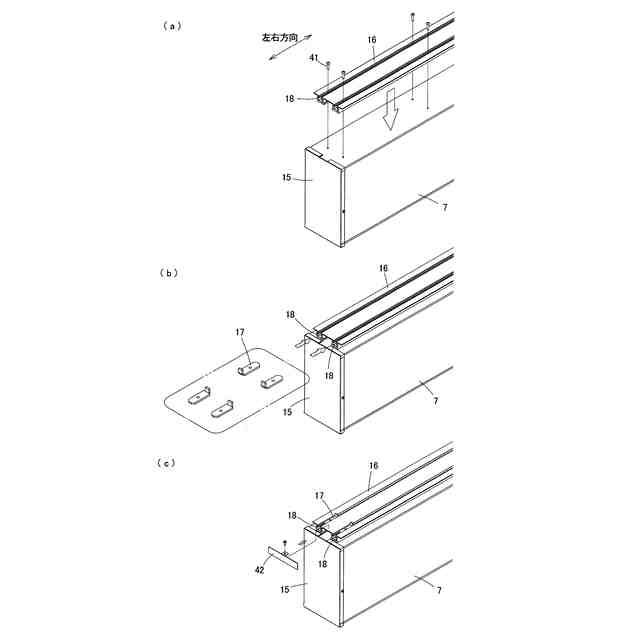

梁上に取付補助材を取付けるときの状態を示す斜視図である。
垂木に裏板を取付けるときの状態を示す斜視図である。
裏板を垂木の長手方向の所定の位置に位置決めして固定する際の手順を示す縦断面図である。
中間垂木に樋固定金具を取付けるときの状態を示す斜視図である。
梁上に垂木を取付けるときの状態を示す斜視図である。
梁上に垂木を取付けるときの状態を示す斜視図であって、スケールを当てて垂木間のピッチを確認している状態を示す。
垂木間に中桟と遮光部品を取付けるときの状態を示す斜視図である。
樋を取付けるときの状態を示す斜視図である。
樋を取付けるときの手順を順に示す縦断面図である。
垂木上にソーラーパネルを配置するときの様子を示す縦断面図である。
前枠上にパネル押えを取付けるときの状態を示す斜視図である。
同構造体の施工手順を示す斜視図である。
同構造体の施工手順（図１９－１の続き）を示す斜視図である。
同構造体の施工手順（図１９－２の続き）を示す斜視図である。
同構造体の施工手順（図１９－３の続き）を示す斜視図である。
同構造体の施工手順（図１９－４の続き）を示す斜視図である。
同構造体の施工手順（図１９－５の続き）を示す斜視図である。
本発明の構造体のバリエーションを示す正面図であって、（ａ）は単体のもの、（ｂ）は２連棟の場合、（ｃ）は３連棟の場合を示す。
２連棟の構造体の正面図である。
中間の柱上に梁を繋いで連結する部分の分解斜視図である。
梁の繋ぎ目部分の処理の仕方を示す斜視図と縦断面図である。
２連棟の構造体の前後方向の縦断面図である。
２連棟の構造体の樋の繋ぎ目部分を示す斜視図である。
２連棟の構造体の屋根の樋の繋ぎ目部分の周辺を拡大して示す平面図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。なお、請求項１に係る発明の実施形態についての説明は、主に段落［０００９］，［００１１］～［００１３］に記載されている。
図１～７は、本発明の構造体の一実施形態を示している。本構造体は、図１，２に示すように、乗用車２台用のカーポートに適用したものである。また本構造体は、屋根材としてソーラーパネル２を使用しており、カーポートと太陽光発電設備を兼ねるものとなっている。
【０００８】
本構造体は、図１，２に示すように、左右の柱６，６上に梁（一方の部材）７を架設した門型のフレーム８を前後方向に間隔をおいて２組備え、そのフレーム８上に屋根９を支持してある。フレーム８は、図２に示すように、前側のものが後側のものより高くなっており、屋根９は後側が低くなるように傾斜している。
【０００９】
屋根９は、図１，２に示すように、前後方向に並ぶ２本の梁（一方の部材）７上に複数の垂木（他方の部材）１，１，…を左右方向に一定の間隔をおいて架設し、複数の垂木１，１，…の水上側端部に前枠１０を架設し、複数の垂木１，１，…の水下側端部に樋１１を架設し、各垂木１，１，…間にソーラーパネル２を架設して構成してある。ソーラーパネル２は、左右方向に５枚、前後方向に３枚並べて取付けてある。ソーラーパネル２は、図３，４に示すように、矩形に組んだフレーム１２と、フレーム１２の内側に保持した太陽電池パネル１３とを有している。
【００１０】
柱６は、略正方形断面のアルミ形材で形成してあり、下部を地面に埋め込んで周囲をモルタルで固めて垂直に立設してあり、柱６の上端は、図３に示すように、連結金具１４を介して梁７の下面に固定してある。柱６の上端は、梁７の下面で梁７の長手方向の任意の位置に連結することができ、柱６は設置位置を左右方向に移動させることができる。
