公開番号2025131019
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028487
出願日2024-02-28
発明の名称サッシの製造方法
出願人三協立山株式会社
代理人個人
主分類E06B 1/56 20060101AFI20250902BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】施工性を向上させることのできるサッシの製造方法の提供。
【解決手段】サッシ枠1の左右の縦枠2,2の外周側面にスペーサー3,3,…を貼り付け、スペーサー3は、金属製で、縦枠2の外周側面に貼り付く貼付部4と、躯体開口部7の側縁7aに対向する躯体対向部5を有し、躯体対向部5に誘い込み部6を有し、スペーサー3,3,…を取付けたサッシ枠1を躯体開口部7に納め、スペーサー3,3,…の躯体対向部5を躯体開口部7の側縁7aに当接又は近接させることで、サッシ枠1を躯体開口部7の中央位置に配置する。
【選択図】図1
特許請求の範囲【請求項１】
サッシ枠の左右の縦枠の外周側面にスペーサーを貼り付け、スペーサーは、金属製で、縦枠の外周側面に貼り付く貼付部と、躯体開口部の側縁に対向する躯体対向部を有し、躯体対向部に誘い込み部を有し、スペーサーを取付けたサッシ枠を躯体開口部に納め、スペーサーの躯体対向部を躯体開口部の側縁に当接又は近接させることで、サッシ枠を躯体開口部の中央位置に配置することを特徴とするサッシの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サッシの製造方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
サッシは、建物の躯体開口部にサッシ枠を室外側や室内側から納め、サッシ枠を躯体に固定して形成される。かかるサッシの製造方法においては、施工性を向上させたいという要望がある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、施工性を向上させることのできるサッシの製造方法の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明によるサッシの製造方法は、サッシ枠の左右の縦枠の外周側面にスペーサーを貼り付け、スペーサーは、金属製で、縦枠の外周側面に貼り付く貼付部と、躯体開口部の側縁に対向する躯体対向部を有し、躯体対向部に誘い込み部を有し、スペーサーを取付けたサッシ枠を躯体開口部に納め、スペーサーの躯体対向部を躯体開口部の側縁に当接又は近接させることで、サッシ枠を躯体開口部の中央位置に配置することを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明によるサッシの製造方法は、サッシ枠の左右の縦枠の外周側面にスペーサーを貼り付け、スペーサーは、金属製で、縦枠の外周側面に貼り付く貼付部と、躯体開口部の側縁に対向する躯体対向部を有し、躯体対向部に誘い込み部を有し、スペーサーを取付けたサッシ枠を躯体開口部に納め、スペーサーの躯体対向部を躯体開口部の側縁に当接又は近接させることで、サッシ枠を躯体開口部の中央位置に配置することで、サッシ枠を躯体開口部に納めた後にサッシ枠の左右方向の位置を調整する手間が不要になるため、施工性を向上させることができる。
【図面の簡単な説明】
【０００６】

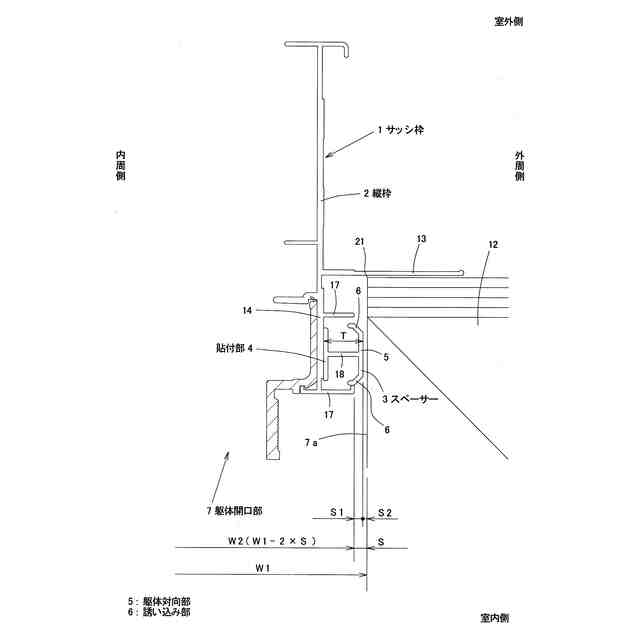

図２の一部を拡大して示す横断面図である。

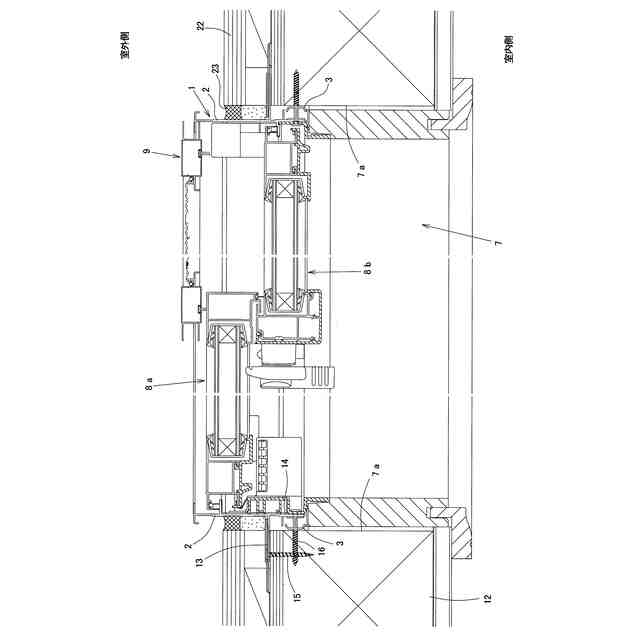

本発明に係るサッシの第１実施形態を示す横断面図である。
同サッシの縦断面図である。

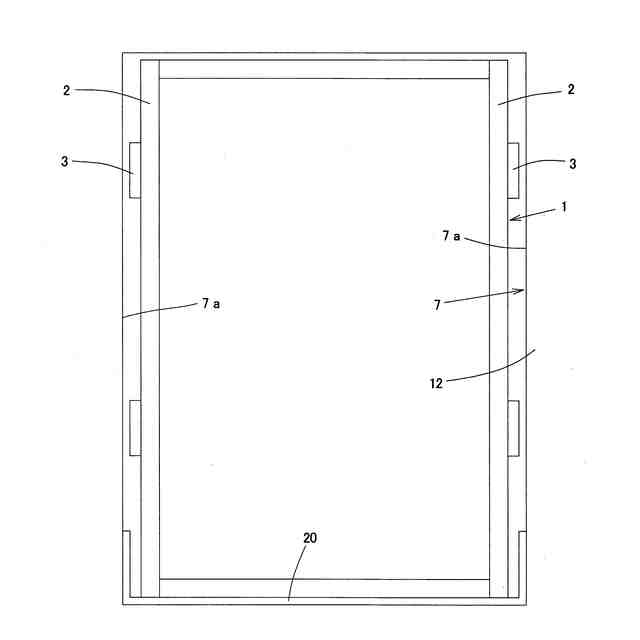

同サッシのサッシ枠を躯体開口部に納めた状態を示す概略正面図である。

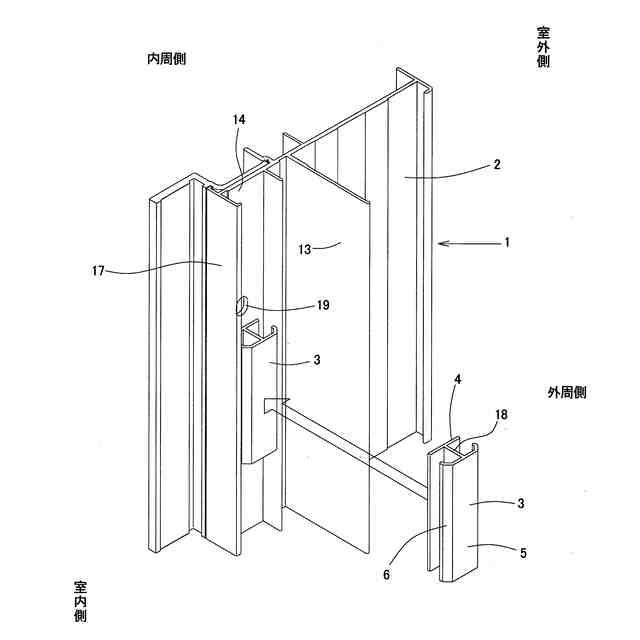

同サッシの縦枠のスペーサーの周辺の斜視図である。
同サッシのサッシ枠を躯体開口部に納めるときの状態を示す斜視図である。

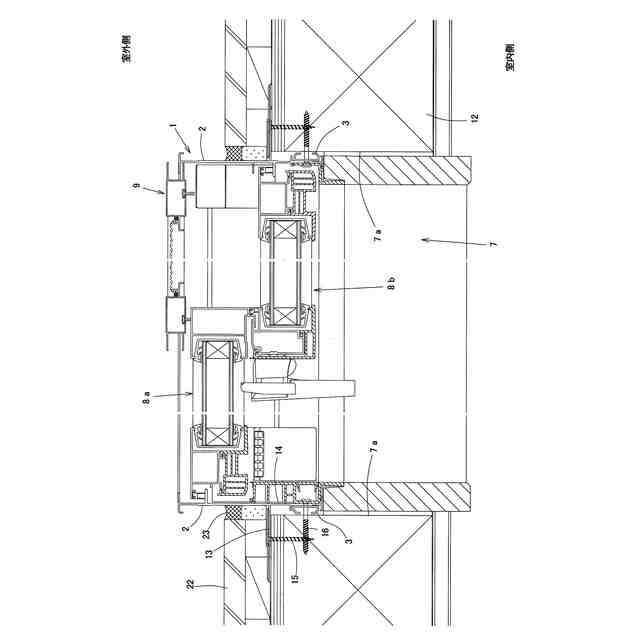

本発明に係るサッシの第２実施形態を示す横断面図である。

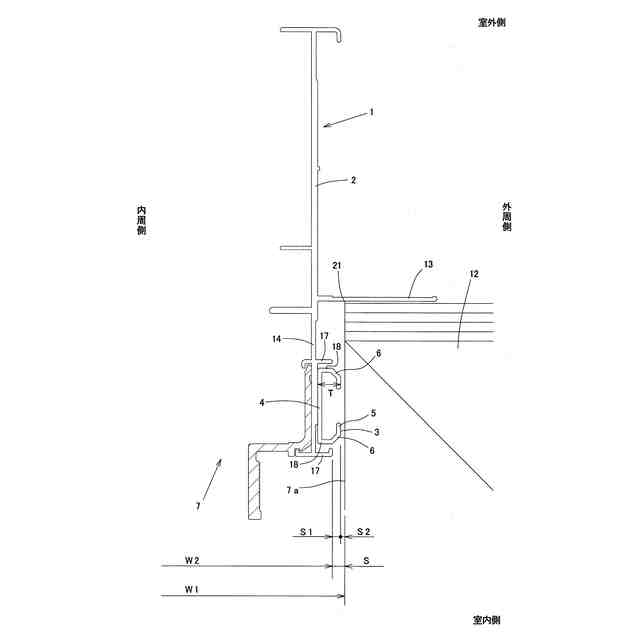

図７の一部を拡大して示す横断面図である。
同サッシの縦枠のスペーサーの周辺の斜視図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～５は、本発明に係るサッシの第１実施形態を示している。本サッシは、木造住宅用の引違いサッシに適用したものであって、図２，３に示すように、躯体開口部７に取付けられるサッシ枠１と、サッシ枠１内に引違い状に開閉自在に設けた外障子８ａ及び内障子８ｂと、外障子８ａよりも室外側に上下枠１０，１１に沿って摺動可能に設けた網戸９を備えている。
【０００８】
サッシ枠１は、図２，３に示すように、アルミニウム合金の押出形材よりなる上枠１０と下枠１１と左右の縦枠２，２を四周枠組みして構成してある。サッシ枠１は、いわゆる半外付けの枠となっており、室内外方向の中間位置に躯体１２への固定用のフィン１３が外周側に突出して設けてあり、該フィン１３を躯体１２に室外側からのねじ１５で固定してある。さらに、上枠１０と縦枠２は、見込壁１４の室内側寄りの位置を内周側からのねじ１６で躯体１２に固定してある。
サッシ枠１は、上下寸法及び左右寸法が、躯体開口部７の上下寸法及び左右寸法より少し小さくなっており、サッシ枠１を躯体開口部７に納めると、左右の縦枠２，２と躯体開口部７の側縁７ａとの間、上枠１０と躯体開口部７の上縁７ｂとの間に隙間ができるようになっている。
【０００９】
縦枠２は、図１に示すように、見込壁１４の室内側端と、室内側端から室外側に少し離間した位置とに、外周側に向けて突出する突片１７が設けてある。躯体開口部７の左右寸法Ｗ１は、設計図面どおりの正確な寸法になっており、躯体開口部７の側縁７ａと縦枠２の突片１７との間には一定の隙間Ｓ、例えば３ｍｍの隙間Ｓが形成されるようになっている。サッシ枠１の左右寸法Ｗ２は、躯体開口部７の左右寸法Ｗ１から２×Ｓだけ引いた寸法になっている。
【００１０】
図１に示すように、縦枠２の見込壁１４の外周側面には、スペーサー３が取付けてある。スペーサー３は、アルミニウム合金の押出形材を所定の長さ（例えば、４０ｍｍ）に切断して形成したものであって、縦枠２の見込壁１４の外周側面に貼り付く貼付部４と、躯体開口部７の側縁７ａに対向する躯体対向部５と、貼付部４と躯体対向部５を見込方向の中央位置で連結する一つの連結部１８とを有し、前後対称形で中空部を有しない略Ｈ形の断面形状となっている。
躯体対向部５は、室内側及び室外側の端部に内周側に向けて斜め４５°で傾斜した誘い込み部６を有し、誘い込み部６の先端は内周側に向けて曲がっている。
スペーサー３は、厚みＴが９ｍｍになっており、縦枠２の突片１７から躯体対向部５が所定寸法Ｓ１外周側に突出し、躯体開口部７の側縁７ａと躯体対向部５との間に僅かな隙間Ｓ２が形成される。具体的には、Ｓ１を例えば２ｍｍ、Ｓ２を１ｍｍとしてある。
（【００１１】以降は省略されています）
