発明の名称開口部装置
出願人三協立山株式会社
代理人個人
主分類E06B 9/17 20060101AFI20250901BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】施工性を向上することのできる開口部装置の提供。
【解決手段】縦枠1とシャッターボックス2とカバー3とを備え、縦枠1は、中空部4を有し、縦枠1の上部において中空部4を内周側から切り欠いており、シャッターボックス2は、縦枠1の外周側壁5に取付けてあり、縦枠1よりも室外側に飛び出した前面部6を有し、シャッターボックス2への配線7がシャッターボックス2の前面部6において縦枠1の外周側壁5よりも側方に飛び出しており、カバー3は、シャッターボックス2の前面部6を外周側から覆い、配線7を隠している。
【選択図】図4
特許請求の範囲【請求項１】
縦枠とシャッターボックスとカバーとを備え、縦枠は、中空部を有し、縦枠の上部において中空部を内周側から切り欠いており、シャッターボックスは、縦枠の外周側壁に取付けてあり、縦枠よりも室外側に飛び出した前面部を有し、シャッターボックスへの配線がシャッターボックスの前面部において縦枠の外周側壁よりも側方に飛び出しており、カバーは、シャッターボックスの前面部を外周側から覆い、配線を隠していることを特徴とする開口部装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物の開口部に設置される開口部装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来より、窓の室外側にシャッターを備える開口部装置が知られている。かかる開口部装置においては、施工性の向上が求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、施工性を向上することのできる開口部装置の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による開口部装置は、縦枠とシャッターボックスとカバーとを備え、縦枠は、中空部を有し、縦枠の上部において中空部を内周側から切り欠いており、シャッターボックスは、縦枠の外周側壁に取付けてあり、縦枠よりも室外側に飛び出した前面部を有し、シャッターボックスへの配線がシャッターボックスの前面部において縦枠の外周側壁よりも側方に飛び出しており、カバーは、シャッターボックスの前面部を外周側から覆い、配線を隠していることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による開口部装置は、縦枠とシャッターボックスとカバーとを備え、縦枠は、中空部を有し、縦枠の上部において中空部を内周側から切り欠いており、シャッターボックスは、縦枠の外周側壁に取付けてあり、縦枠よりも室外側に飛び出した前面部を有し、シャッターボックスへの配線がシャッターボックスの前面部において縦枠の外周側壁よりも側方に飛び出しており、カバーは、シャッターボックスの前面部を外周側から覆い、配線を隠していることで、シャッターボックスへの配線の処理が容易に行えるので、施工性を向上することができる。また、シャッターボックスを縦枠の外周側壁に取付けることで、有効開口が大きくなる。
【図面の簡単な説明】
【０００６】
本発明の開口部装置の一実施形態を示す縦断面図である。
同開口部装置の横断面図である。
同じく同開口部装置の横断面図であって、外障子を開けた状態を示す。
同開口部装置の上部をカバーを取り外した状態で示す斜視図である。

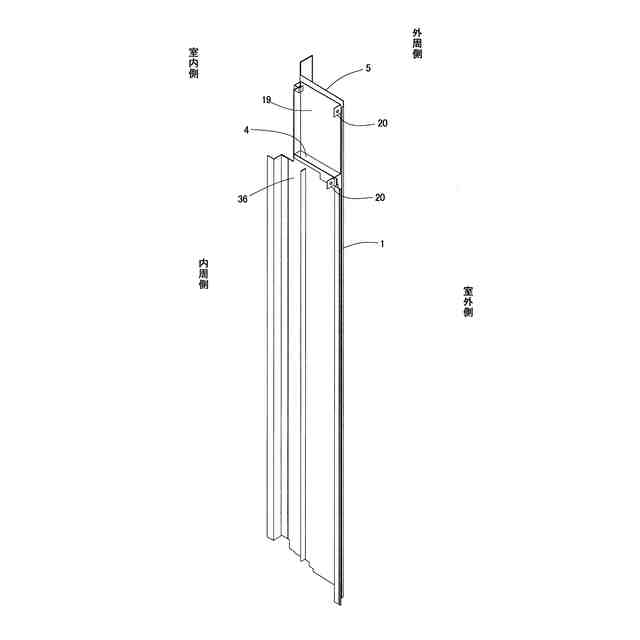

縦枠の内周側から見た斜視図である。

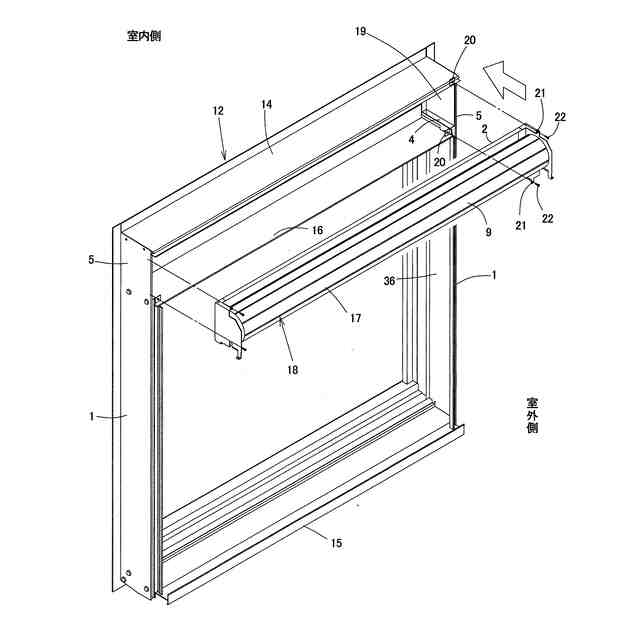

シャッターボックスを取付けるときの状態を示す斜視図である。

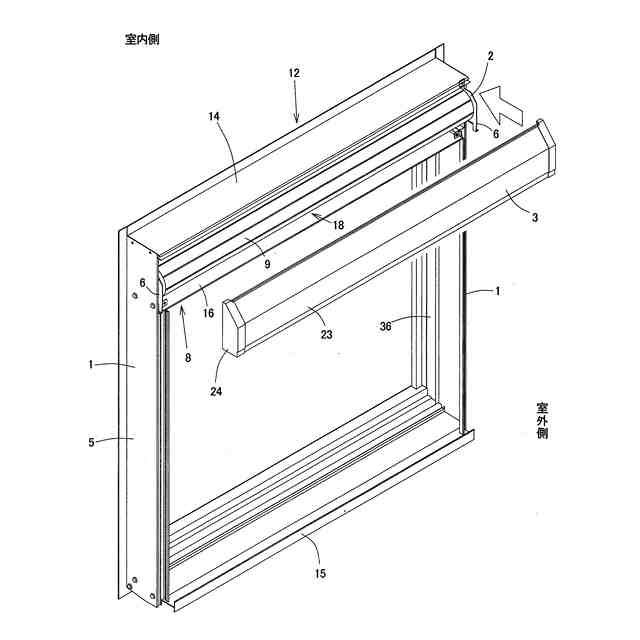

カバーを取付けるときの状態を示す斜視図である。

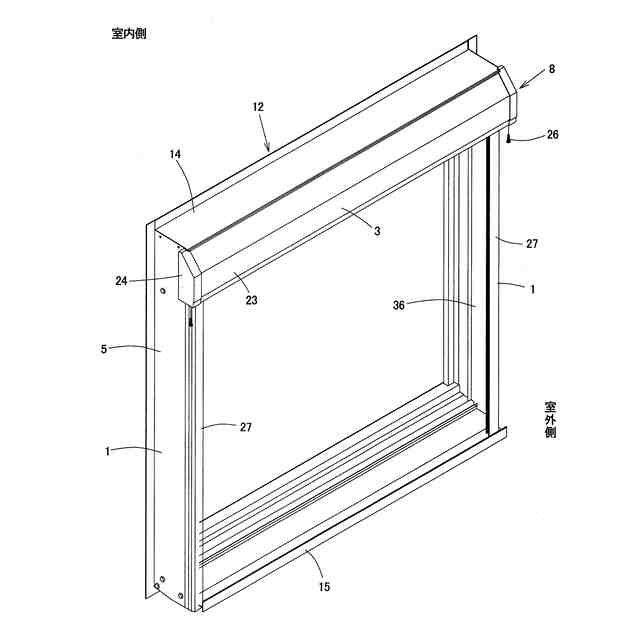

カバーを取付けた状態を示す斜視図である。

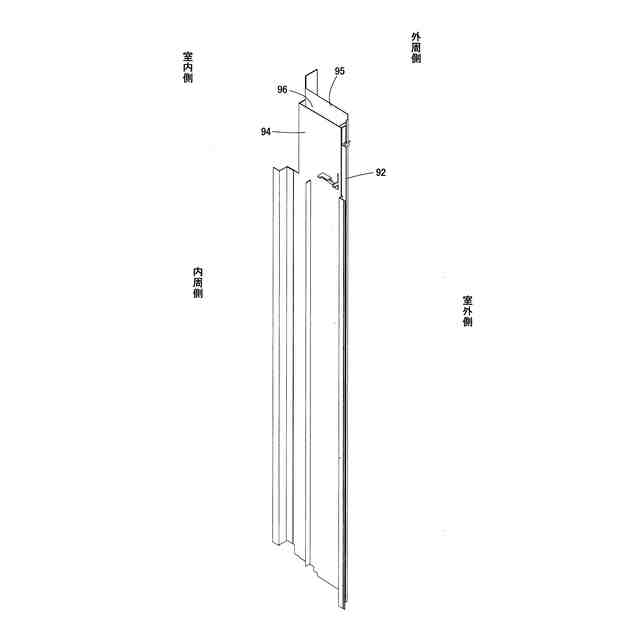

従来のシャッター付きサッシの縦枠の内周側から見た斜視図である。
従来のシャッター付きサッシの上部をカバーを取り外した状態で示す斜視図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～４は、本発明の開口部装置の一実施形態を示している。本開口部装置は、住宅用のシャッター付き引違い窓に適用したものであって、図１，２に示すように、躯体開口部１１に取り付けられる枠１２と、枠１２内に引違い状に開閉自在に設けた外障子１３ａ及び内障子１３ｂと、枠１２の室外側に設けられたシャッター８とを備えている。
【０００８】
枠１２は、図１，２，６に示すように、アルミニウム合金の押出形材よりなる上枠１４と下枠１５と左右の縦枠１，１を矩形に枠組みし、上枠１４の下方の左右縦枠１，１間に窓上枠１６を架設して構成してある。
そして、図１に示すように、窓上枠１６と下枠１５間に外障子１３ａと内障子１３ｂが取付けてあり、上枠１４と窓上枠１６との間の左右縦枠１，１間に、シャッターカーテン１７を巻き上げる巻取部１８を収納したシャッターボックス２が取付けてある。シャッターボックス２は、室外側にカバー３を取付けて覆ってある。
シャッターカーテン１７は、スチール製の板状のスラット９を上下に多数連結して構成してあり、耐火性を有するものとなっている。
【０００９】
縦枠１は、図２に示すように、外周側壁５と内周側壁３６を有し、外周側壁５と内周側壁３６との間に中空部４を有している。縦枠１の上部は、図５に示すように、外周側壁５だけを残すように中空部４を内周側から切り欠いてある。縦枠１の上部の外周側壁５の内周側面には、金属製の補強板１９が取付けてあり、補強板１９にはシャッターボックス２をねじ止めするための被ねじ止め部２０が設けてある。シャッターボックス２は、図６に示すように、補強板１９が取付けられた左右の縦枠１，１の外周側壁５，５の間に取付けてある。
このように、縦枠１の上部において中空部４を切欠き、シャッターボックス２を左右の縦枠１，１の外周側壁５，５の間に取付けることで、左右の縦枠１，１の中空部４，４の幅分だけシャッターボックス２及びシャッターカーテン１７を構成するスラット９の横幅を、後述する従来のもの（図１０）より大きくしてある。
【００１０】
シャッターボックス２は、図１，６に示すように、金属の板で室外側が開放した箱状に形成されており、シャッターボックス２内にはシャッターカーテン１７を巻き上げる巻取部１８を収納してある。また、シャッターボックス２内には、巻取部１８を回転駆動するモーター（図示省略）を備えており、シャッターカーテン１７の上げ下ろしは、室内でリモコンを操作することで電動にてなされる。
シャッターボックス２は、図１に示すように、左右両端部の上部と下部に取付片２１が形成してある。シャッターボックス２は、図６に示すように、上枠１４と窓上枠１６との間の左右縦枠１，１間に室外側から納め、取付片２１を左右の縦枠１，１の補強板１９に形成された被ねじ止め部２０に室外側からのねじ２２でねじ止めして取付けてある。
