発明の名称検出装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人酒井国際特許事務所
主分類C12M 1/34 20060101AFI20250612BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】被検出体の検出精度が向上する検出装置を提供すること。
【解決手段】検出装置は、導光板と、複数の光拡散構造体と、光学センサと、光源と、を備える。複数の光拡散構造体は、第1構造体、第2構造体、第3構造体および第4構造体を含む。第1構造体の第1中心と第2構造体の第2中心とを結ぶ第1辺と、第1中心と第3構造体の第3中心とを結ぶ第2辺と、第2中心と第3中心とを結ぶ第3辺とによって、第1辺を底辺とし且つ第2辺および第3辺を等辺とする第1の二等辺三角形が形成され、第4構造体の第4中心と第2中心とを結ぶ第4辺と、第4中心と第3中心とを結ぶ第5辺と、第3辺とによって、第5辺を底辺とし且つ第3辺および第4辺を等辺とする第2の二等辺三角形が形成される。第1の二等辺三角形と第2の二等辺三角形とによって、第1中心、第2中心、第3中心および第4中心を頂点とする平行四辺形が形成される。
【選択図】図3
特許請求の範囲【請求項１】
透光性を有する導光板と、
前記導光板における第１方向の一方側の面に設けられる複数の光拡散構造体と、
前記導光板に対して前記第１方向の一方側に重なって配置され且つ面状に配置された複数の光検出素子を含む光学センサと、
前記導光板に対して前記第１方向に交差する第２方向に隣接して配置され且つ前記導光板の側面に光を照射する光源と、を備え、
前記第１方向から見た場合に、
前記複数の光拡散構造体は、第１構造体と、前記第１構造体に隣接する第２構造体と、前記第１構造体および前記第２構造体に隣接する第３構造体と、前記第２構造体および前記第３構造体に隣接する第４構造体と、を含み、前記第２構造体と前記第３構造体とを通る直線に対して、前記第１構造体は、前記第４構造体の反対側に位置し、
前記第１構造体の第１中心と前記第２構造体の第２中心とを結ぶ第１辺と、前記第１中心と前記第３構造体の第３中心とを結ぶ第２辺と、前記第２中心と前記第３中心とを結ぶ第３辺とによって、前記第１辺を底辺とし且つ前記第２辺および前記第３辺を等辺とする第１の二等辺三角形が形成され、
前記第４構造体の第４中心と前記第２中心とを結ぶ第４辺と、前記第４中心と前記第３中心とを結ぶ第５辺と、前記第３辺とによって、前記第５辺を底辺とし且つ前記第３辺および前記第４辺を等辺とする第２の二等辺三角形が形成され、
前記第１の二等辺三角形と前記第２の二等辺三角形とによって、前記第１中心、前記第２中心、前記第３中心および前記第４中心を頂点とする平行四辺形が形成され、
前記平行四辺形において、前記第１辺と前記第５辺とが平行であり且つ前記第２辺と前記第４辺とが平行であり、
前記平行四辺形の４つの内角は、全て、鈍角または鋭角である、
検出装置。
続きを表示（約 550 文字）【請求項２】
前記平行四辺形における前記４つの内角は、内角θ１、前記内角θ１の対角である内角θ２、内角θ３、および、前記内角θ３の対角である内角θ４であり、
前記内角θ１は、前記第１辺と前記第２辺とのなす角度であり、
前記内角θ２は、前記第４辺と前記第５辺とのなす角度であり、
前記内角θ３は、前記第１辺と前記第４辺とのなす角度であり、
前記内角θ４は、前記第２辺と前記第５辺とのなす角度であり、
前記内角θ１および前記内角θ２は、それぞれ、ａｒｃｔａｎ（２）であり、
前記内角θ３および前記内角θ４は、それぞれ、２ａｒｃｔａｎ（０．５）とａｒｃｔａｎ（２）との和である、
請求項１に記載の検出装置。
【請求項３】
前記導光板と前記光学センサとの間に光フィルタが設けられる、
請求項１に記載の検出装置。
【請求項４】
前記導光板に対して前記第１方向の他方側に重なって配置され且つ被検出体を設置する被検出体設置部を備える、
請求項３に記載の検出装置。
【請求項５】
前記光学センサは、複数のフォトダイオードを有する、
請求項１から４のいずれか１項に記載の検出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、検出装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、フォトダイオード（光検出素子）を有する光学センサと、光学センサの撮像面の上側に載置された培養容器と、培養容器の上側に配置された点光源と、を含むバイオセンサが開示されている。培養容器には、培地および複数の被検出体（微生物）が収容される。特許文献１のバイオセンサでは、点光源から照射された光は、培養容器内の培地および複数の被検出体（微生物）を透過してフォトダイオードに入射される。しかし、特許文献１のバイオセンサでは、培養容器内の培地の透光性が低い場合に、被検出体を検出することが困難となる可能性がある。
【先行技術文献】
【特許文献】
【０００３】
特許第６８３０５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
被検出体の検出精度がより高い検出装置が求められている。
【０００５】
本開示は、被検出体の検出精度が向上する検出装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様の検出装置は、透光性を有する導光板と、前記導光板における第１方向の一方側の面に設けられる複数の光拡散構造体と、前記導光板に対して前記第１方向の一方側に重なって配置され且つ面状に配置された複数の光検出素子を含む光学センサと、前記導光板に対して前記第１方向に交差する第２方向に隣接して配置され且つ前記導光板の側面に光を照射する光源と、を備え、前記第１方向から見た場合に、前記複数の光拡散構造体は、第１構造体と、前記第１構造体に隣接する第２構造体と、前記第１構造体および前記第２構造体に隣接する第３構造体と、前記第２構造体および前記第３構造体に隣接する第４構造体と、を含み、前記第２構造体と前記第３構造体とを通る直線に対して、前記第１構造体は、前記第４構造体の反対側に位置し、前記第１構造体の第１中心と前記第２構造体の第２中心とを結ぶ第１辺と、前記第１中心と前記第３構造体の第３中心とを結ぶ第２辺と、前記第２中心と前記第３中心とを結ぶ第３辺とによって、前記第１辺を底辺とし且つ前記第２辺および前記第３辺を等辺とする第１の二等辺三角形が形成され、前記第４構造体の第４中心と前記第２中心とを結ぶ第４辺と、前記第４中心と前記第３中心とを結ぶ第５辺と、前記第３辺とによって、前記第５辺を底辺とし且つ前記第３辺および前記第４辺を等辺とする第２の二等辺三角形が形成され、前記第１の二等辺三角形と前記第２の二等辺三角形とによって、前記第１中心、前記第２中心、前記第３中心および前記第４中心を頂点とする平行四辺形が形成され、前記平行四辺形において、前記第１辺と前記第５辺とが平行であり且つ前記第２辺と前記第４辺とが平行であり、前記平行四辺形の４つの内角は、全て、鈍角または鋭角である。
【図面の簡単な説明】
【０００７】

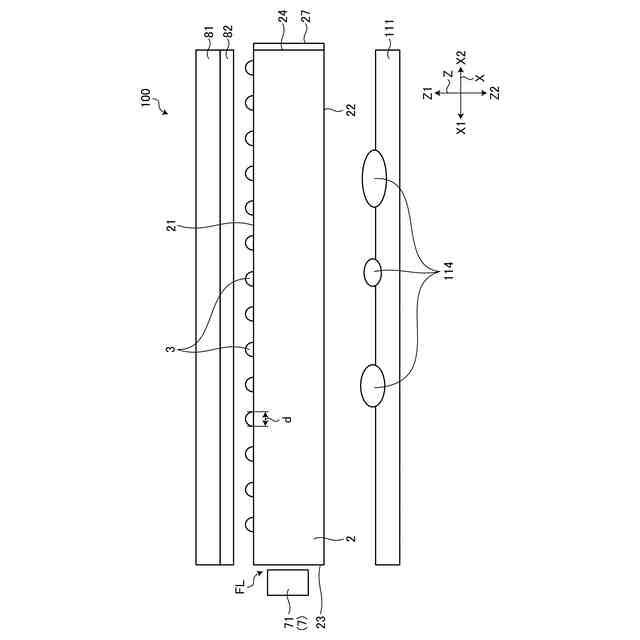

図１は、実施形態に係る検出装置を模式的に示す側面図である。

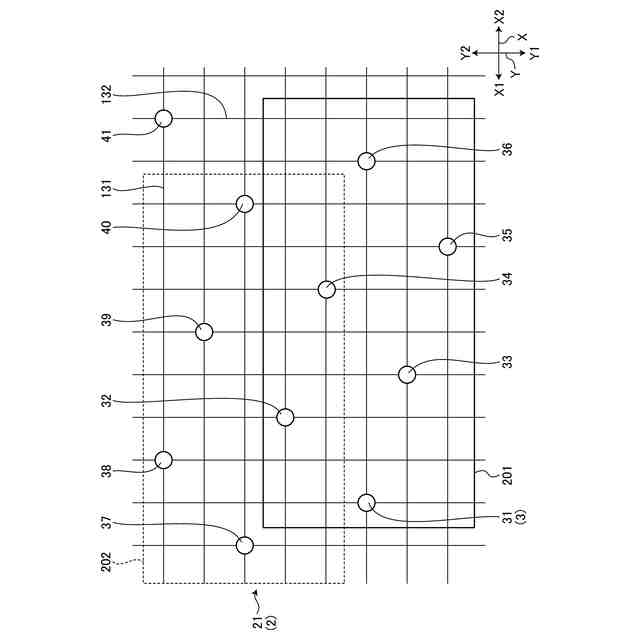

図２は、実施形態に係る光拡散構造体の配置を示す模式図である。

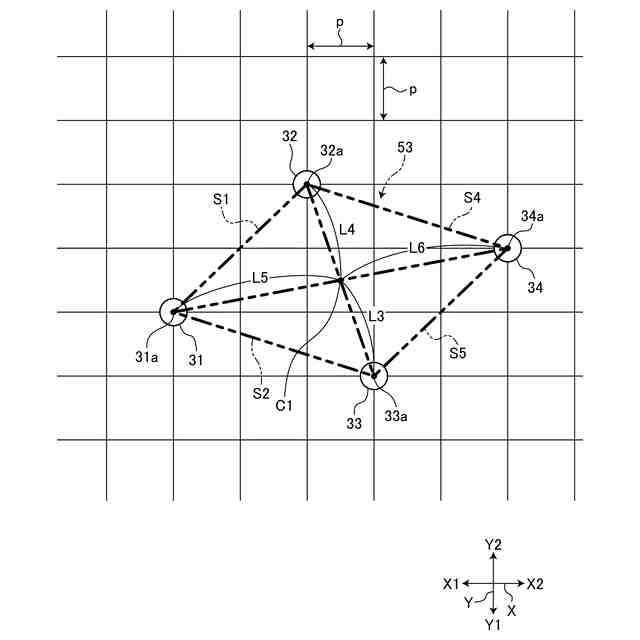

図３は、実施形態に係る複数の光拡散構造体を結ぶ線分で形成される平行四辺形を示す模式図である。

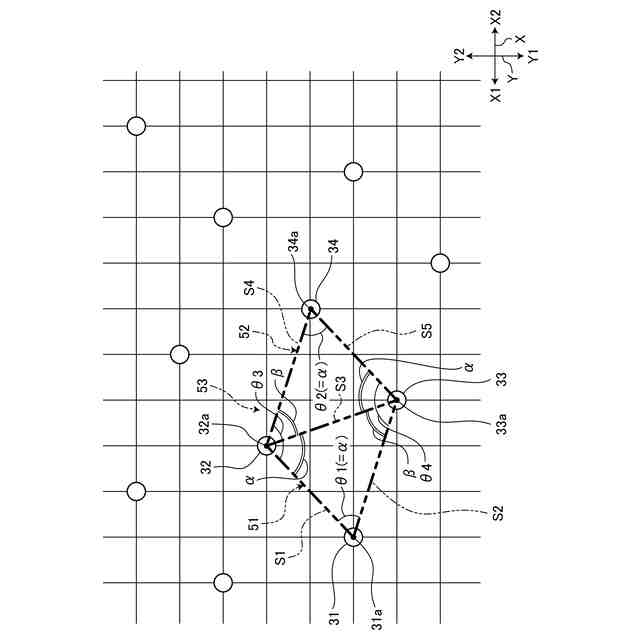

図４は、実施形態に係る複数の光拡散構造体を結ぶ線分で形成される第１の二等辺三角形を示す模式図である。

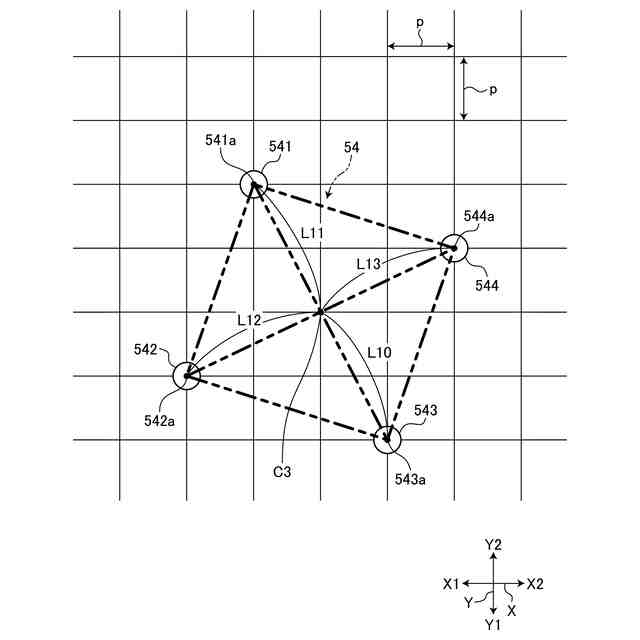

図５Ａは、実施形態に係る複数の光拡散構造体を結ぶ線分で形成される平行四辺形を拡大した模式図である。
図５Ｂは、図５Ａに対して、距離Ｌ７、Ｌ８、Ｌ９を追記した模式図である。
図６は、図５Ａに対する比較例を示す模式図であり、複数の光拡散構造体を結ぶ線分で形成される正方形を形成する図である。

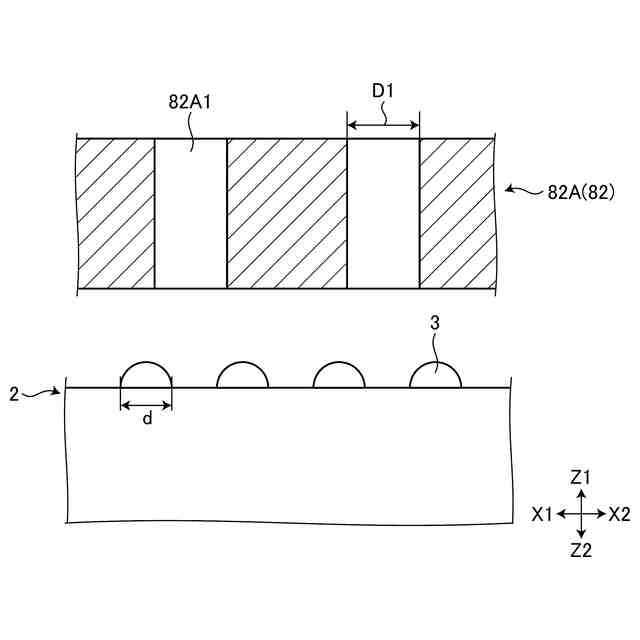

図７Ａは、光フィルタの一例であるコリメータおよび導光板の断面を拡大した模式図である。

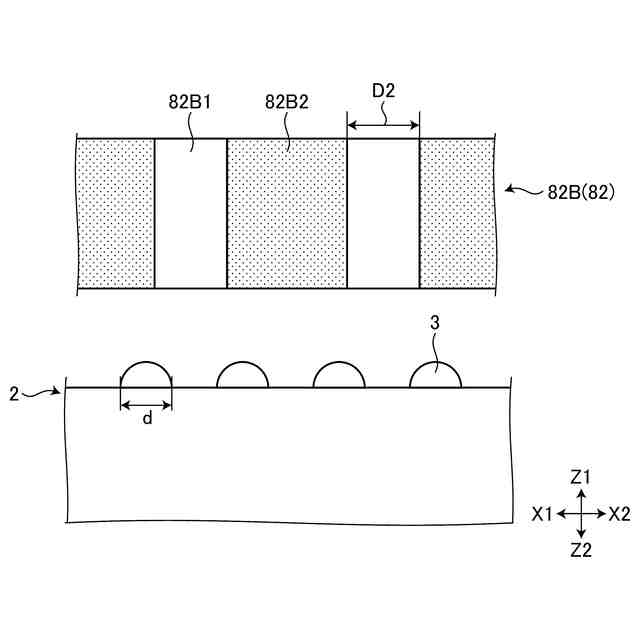

図７Ｂは、光フィルタの一例であるルーバーおよび導光板の断面を拡大した模式図である。
図８は、実施形態に係る検出装置の構成例を示すブロック図である。
図９は、導光板内の光の伝播を模式的に示す側面図である。
図１０は、実施形態に係る検出装置の検出動作例を示すフローチャート図である。
【発明を実施するための形態】
【０００８】
本発明を実施するための形態（実施形態）につき、図面を参照しつつ詳細に説明する。以下の実施形態に記載した内容により本開示が限定されるものではない。また、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれる。さらに、以下に記載した構成要素は適宜組み合わせることが可能である。なお、開示はあくまで一例にすぎず、当業者において、本開示の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。
【０００９】
また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。また、本開示と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【００１０】
そして、図面におけるＸＹＺ座標は、Ｚ方向（第１方向）が上下方向、Ｘ方向（第２方向）が左右方向、および、Ｙ方向が前後方向である。Ｘ方向は、Ｙ方向およびＺ方向に交差（直交）し、Ｙ方向は、Ｘ方向およびＺ方向に交差（直交）し、Ｚ方向は、Ｘ方向およびＹ方向に交差（直交）する。Ｚ１側は第１方向の一方側、Ｚ２側は第１方向の他方側である。Ｘ１側は第２方向の一方側、Ｘ２側は第２方向の他方側である。
