公開番号2025092431
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2024199739
出願日2024-11-15
発明の名称流体デバイス
出願人国立大学法人信州大学
代理人個人,個人,個人,個人,個人
主分類B01D 43/00 20060101AFI20250612BHJP(物理的または化学的方法または装置一般)
要約【課題】音響収束を利用し液体中の微粒子を濃縮させる流体デバイスであって、動作の制御が容易な流体デバイスを提供する。
【解決手段】粒子を含む液体を流動させる流路を有し、液体を流動させながら流路の断面において粒子を収束させる収束部と、収束部の動作を制御する制御部と、を備え、収束部は、流路として液体が流動する第1流路及び第2流路を有する流路部材と、流路部材を振動させる振動部と、を有し、振動部は、主面に流路部材が取り付けられる振動板と、振動板を振動板の厚さ方向に振動させる振動子と、を有し、制御部は、第1の周波数を有し第1流路に定常波を生じさせる第1の超音波振動と、第2の周波数を有し第2流路に定常波を生じさせる第2の超音波振動と、の合成振動を振動子に生じさせる流体デバイス。

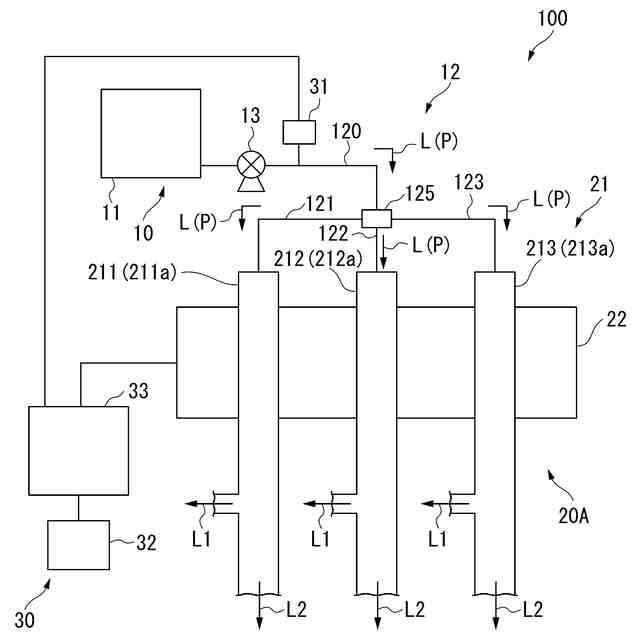

【選択図】図2
特許請求の範囲【請求項１】
粒子を含む液体を流動させる流路を有し、前記液体を流動させながら前記流路の断面において前記粒子を収束させる収束部と、
前記収束部の動作を制御する制御部と、を備え、
前記収束部は、前記流路として前記液体が流動する第１流路及び第２流路を有する流路部材と、
前記流路部材を振動させる振動部と、を有し、

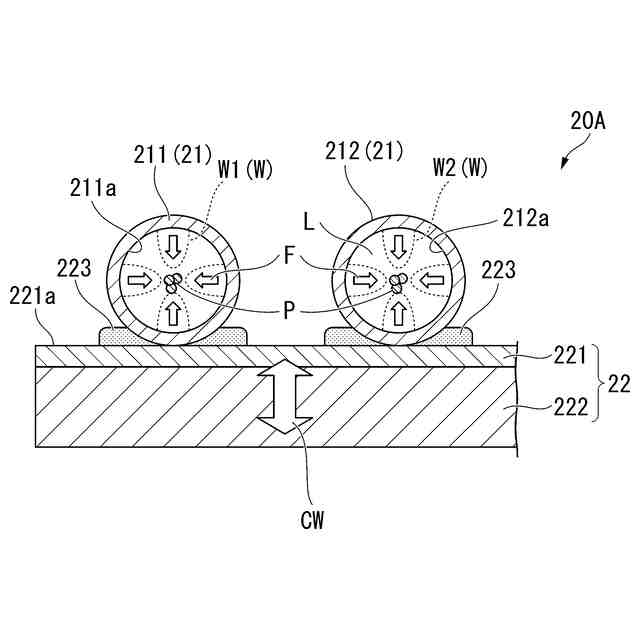

前記振動部は、主面に前記流路部材が取り付けられる振動板と、
前記振動板を前記振動板の厚さ方向に振動させる振動子と、を有し、

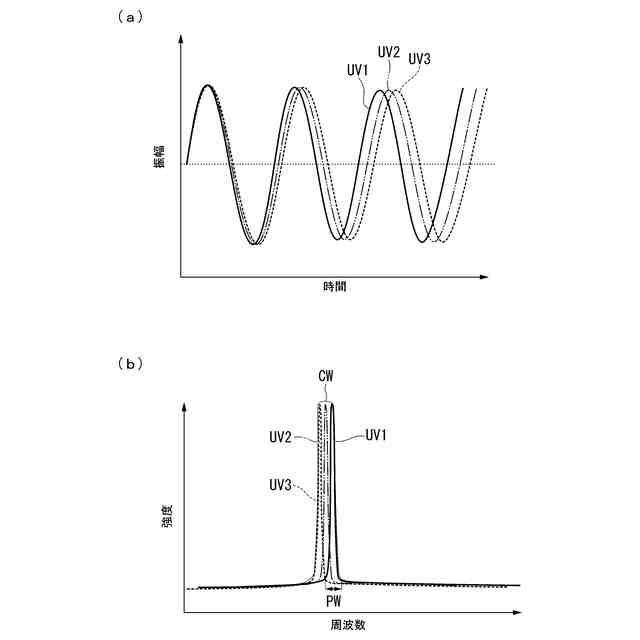

前記制御部は、第１の周波数を有し前記第１流路に定常波を生じさせる第１の超音波振動と、第２の周波数を有し前記第２流路に定常波を生じさせる第２の超音波振動と、の合成振動を前記振動子に生じさせる流体デバイス。
続きを表示（約 1,200 文字）【請求項２】
前記制御部は、前記第１の超音波振動の振動波形と、前記第２の超音波振動の振動波形との合成波形の超音波振動を前記振動子に生じさせる請求項１に記載の流体デバイス。
【請求項３】
前記制御部は、単位時間内において、前記第１の周波数と前記第２の周波数との間で前記振動子に生じさせる振動の周波数を変化させる請求項１に記載の流体デバイス。
【請求項４】
前記第１流路の前記断面は円形である請求項１から３のいずれか１項に記載の流体デバイス。
【請求項５】

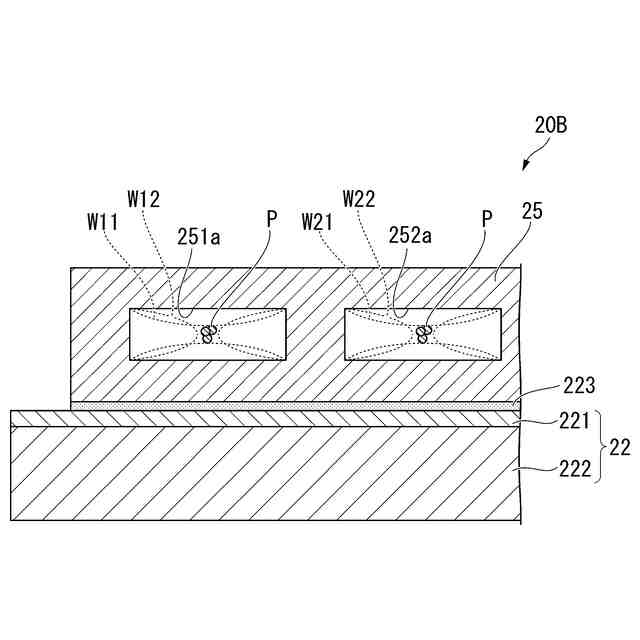

前記第１流路の前記断面は矩形であり、
前記制御部は、半波長が前記矩形の長辺の長さと等しい超音波振動である第１成分と、半波長が前記矩形の短辺の長さと等しい超音波振動である第２成分と、の合成振動を前記第１の超音波振動として用いる請求項１から３のいずれか１項に記載の流体デバイス。
【請求項６】

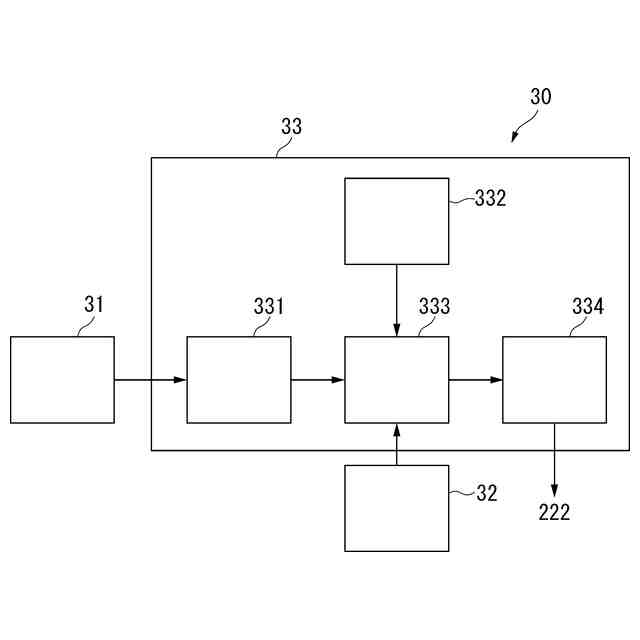

前記制御部は、前記第１流路の寸法と前記第１の周波数との対応関係を記憶する記憶部と、
前記第１流路の実寸を入力する入力手段と、
前記実寸と前記対応関係とに基づいて前記第１の超音波振動を決定する決定部と、
前記合成振動を前記振動子に生じさせる駆動信号を作成する信号作成部とを有する請求項１から３のいずれか１項に記載の流体デバイス。
【請求項７】
前記第１流路を流動する前記液体の温度を検出する検出手段を備え、
前記制御部は、前記検出手段から送信される信号から前記温度を求める測定部と、
前記温度と前記第１の周波数との対応関係を記憶する記憶部と、
前記温度と前記対応関係とに基づいて前記第１の超音波振動を決定する決定部と、
前記合成振動を前記振動子に生じさせる駆動信号を作成する信号作成部とを有する請求項１から３のいずれか１項に記載の流体デバイス。
【請求項８】
前記制御部は、前記第１流路を流動する前記液体が温度変化しうる温度帯の上限温度と前記第１の周波数との対応関係と、前記温度帯の下限温度と前記第１の周波数との対応関係と、を記憶する記憶部と、
前記上限温度と前記第１の周波数との対応関係に基づいて決定される高温超音波振動と、前記下限温度と前記第１の周波数との対応関係に基づいて決定される低温超音波振動との合成振動を、前記第１の超音波振動として決定する決定部と、
前記合成振動を前記振動子に生じさせる駆動信号を作成する信号作成部とを有する請求項１から３のいずれか１項に記載の流体デバイス。
【請求項９】

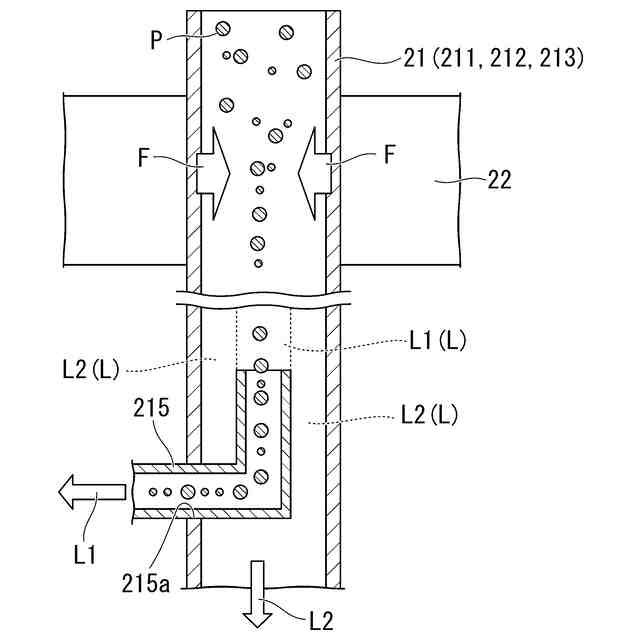

前記振動部の下流側において、前記第１流路は、前記断面の中央部を流動し前記粒子が濃縮された第１液体成分が流れ込む第１分岐流路と、
前記断面の周縁部を流動する第２液体成分が流れ込む第２分岐流路と、を有する請求項１から３のいずれか１項に記載の流体デバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、流体デバイスに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

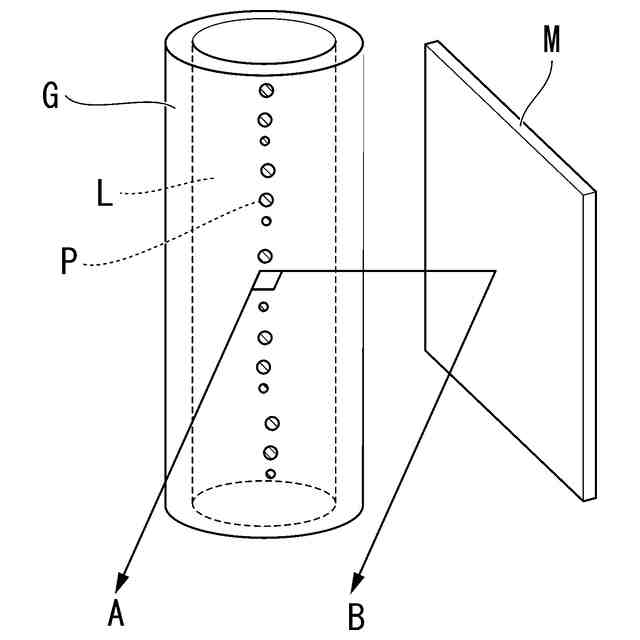

従来、流体（液体）中の微粒子を音響収束させる流体デバイスが知られている（例えば、特許文献１参照）。特許文献１に記載の流体デバイスは、流体が流通する流路部材と、流路に設けられた超音波素子と、を備え、超音波素子から流路内を流れる流体に超音波振動を与えることで、流体内に分散する微粒子を流路中央付近に収束させる（濃縮させる）ことができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０２６１０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載されるような音響収束を利用した流体デバイスには、以下のような課題がある。例えば、音響収束を利用した流体デバイスは、流路部材を大型化すると流路内に超音波振動を与える超音波素子も大型化する必要が生じ、デバイスの製造が困難となりやすい。そのため、音響収束を利用した流体デバイスにおいて処理量を増やす場合、通常、流路の数を増やし並列処理することが検討される。
【０００５】
一方で、音響収束を利用した流体デバイスでは、通常、流路毎に超音波素子を有し、流路毎に超音波素子から与える超音波の周波数を調整している。そのため、流体デバイスの数を増やし、複数の流体デバイスを同時に制御するには、各超音波素子の調整が煩雑となりやすく、改善が求められていた。
【０００６】
本発明はこのような事情に鑑みてなされたものであって、音響収束を利用し液体中の微粒子を濃縮させる流体デバイスであって、動作の制御が容易な流体デバイスを提供することを目的とする。
【課題を解決するための手段】
【０００７】
発明者は、上記課題を解決するため、複数の流路に対して単一の超音波素子（振動子）から超音波振動を与えることで、調整が必要な振動子の数が減り、制御が容易になると考えた。しかし、検討を進めると、流路毎に適切な超音波振動が異なり、複数の流路に対して単一の周波数の超音波振動を与えても所望の挙動を示さないことが分かった。
【０００８】
例えば、複数の流路として同じ形状、同じ大きさの流路を用意したとしても、製造誤差により流路の実寸が異なる。この実寸の違いにより、音響収束させるための超音波振動について、流路毎に適切な周波数が異なると考えられる。他にも、振動子に対する各流路の配置（相対位置）や、内部を流動する液体の液温変化など、種々の影響により、適切な周波数を設定することが困難になると考えられた。
【０００９】
発明者は、上記課題について鋭意検討した結果、単一の超音波振動ではなく、適切に設定された複数の周波数の超音波振動を複数の流路に与えることにより、各流路において適切な音響収束が可能となることを見出し、発明を完成させた。
【００１０】
上記の課題を解決するため、本発明の一態様は、以下の態様を包含する。
（【００１１】以降は省略されています）
