公開番号2025092570
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025052455,2024103841
出願日2025-03-26,2014-08-19
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250612BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】破損しにくい表示装置、電子機器、または照明装置を提供する。
【解決手段】可撓性を有する第1の基板と可撓性を有する第2の基板を、表示素子を介し
て重畳する。第1の基板の外側に可撓性を有する第3の基板を貼り合せ、第2の基板の外
側に可撓性を有する第4の基板を貼り合せる。第3の基板は、第1の基板よりも柔らかい
材料で形成し、第4の基板は、第2の基板よりも柔らかい材料で形成する。

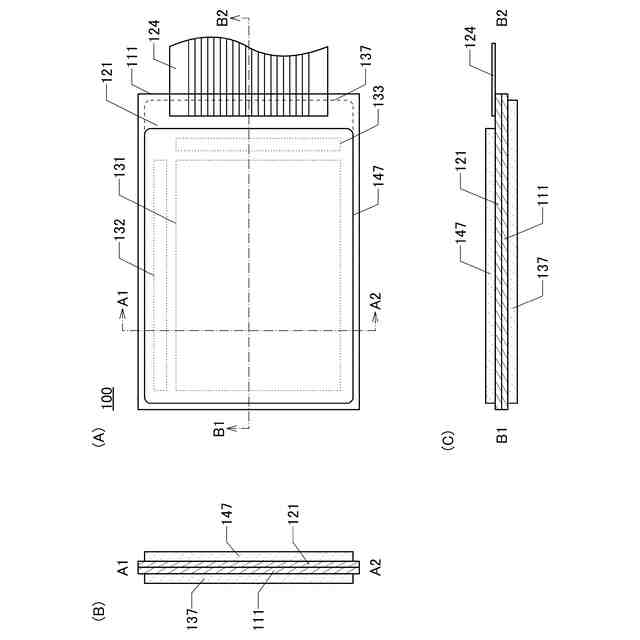

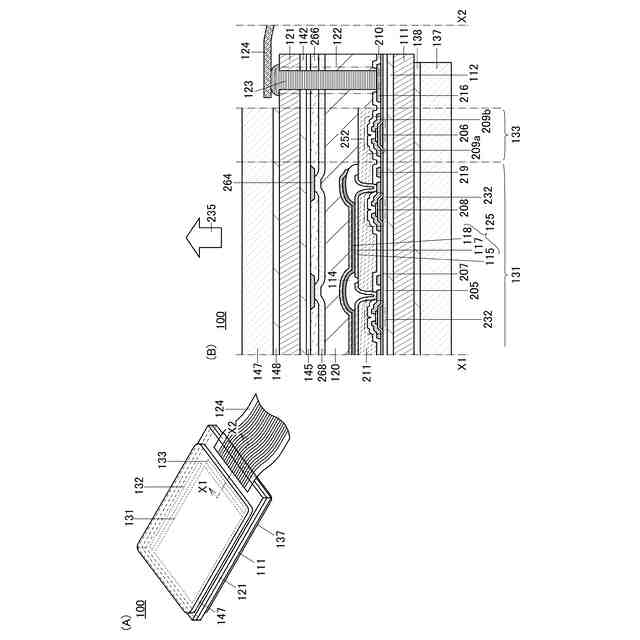

【選択図】図1
特許請求の範囲【請求項１】
第１の基板と、
第２の基板と、
第３の基板と、
第４の基板と、を有し、
前記第１の基板と前記第２の基板は、表示素子を介して重畳し、
前記第３の基板と前記第４の基板は、前記第１の基板と前記第２の基板を介して重畳し、
前記第３の基板および前記第４の基板は、前記第１の基板および前記第２の基板よりも柔らかい、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、物、方法、または、製造方法に関する。または、本発明の一態様は、
プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・オブ・マター
）に関する。特に、本発明の一態様は、発光装置、表示装置、電子機器、照明装置、また
はそれらの作製方法、使用方法、操作方法などに関する。特に、エレクトロルミネッセン
ス（Ｅｌｅｃｔｒｏｌｕｍｉｎｅｓｃｅｎｃｅ、以下ＥＬとも記す）現象を利用した発光
装置、表示装置、電子機器、照明装置、またはそれらの作製方法、使用方法、操作方法な
どに関する。
続きを表示（約 950 文字）【背景技術】
【０００２】
近年、発光装置や表示装置は様々な用途への応用が期待されており、多様化が求められて
いる。
【０００３】
例えば、携帯機器用途等の発光装置や表示装置では、薄型であること、軽量であること、
湾曲面への適用が可能であること、または破損しにくいこと等が求められている。また、
可搬性の向上などを目的として、任意の部位で屈曲可能な発光装置や表示装置が求められ
ている。
【０００４】
また、ＥＬ現象を利用した発光素子（ＥＬ素子とも記す）は、薄型軽量化が容易、入力信
号に対し高速に応答可能、直流低電圧電源を用いて駆動可能などの特徴を有し、発光装置
や表示装置への応用が検討されている。
【０００５】
例えば、特許文献１では、シリコンウェハやガラス基板などの上に形成した薄膜デバイス
層を、プラスチック基板の積層体に転載する技術思想が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００４－７２０５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１には、表示装置に用いることができるプラスチック基板の材料が羅列されてい
るものの、その中にはフッ素ゴム系の材料やシリコーン樹脂などの柔軟すぎて薄膜デバイ
ス層の転載には不向きな材料も含まれている。また、特許文献１には、繰り返し屈曲可能
な表示装置に用いるための好ましい基板の材料の記載はない。
【０００８】
本発明の一態様は、可搬性に優れた表示装置、電子機器、もしくは照明装置を提供するこ
とを目的の一とする。
【０００９】
または、本発明の一態様は、繰り返し屈曲可能な表示装置、電子機器、もしくは照明装置
を提供することを目的の一とする。
【００１０】
または、本発明の一態様は、信頼性が高い表示装置、電子機器、もしくは照明装置を提供
することを目的の一とする。
（【００１１】以降は省略されています）
