発明の名称包装装置
出願人株式会社イシダ
代理人弁理士法人新樹グローバル・アイピー
主分類B65B 11/18 20060101AFI20250616BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】排出プッシャによるトレーの引き戻しを抑制する。
【解決手段】包装装置1は、フィルム搬送部3と、リフト部6と、折込部7と、排出プッシャ8と、を備える。フィルム搬送部3は、フィルムFを包装位置1まで搬送する。リフト部6は、包装位置L1に向けてトレーTを上昇させる。折込部7は、トレーTを覆ったフィルムFの周縁部を折り込む。排出プッシャ8は、トレーTの1の側面を押して、トレーTを第1方向Dへ排出する。排出プッシャ8は、第1プッシャ部材81を含む。第1プッシャ部材81は、第1アーム811と、第1部材812と、第1突起部813と、を有する。第1部材812は、第1方向Dと交差する方向に延びて、トレーTの側面に当接する。第1突起部813は、第1部材812よりも第1方向Dに延びてトレーTの側面の下部に当接する。第1部材812の下端は、第1突起部813の上端よりも下方に位置する。

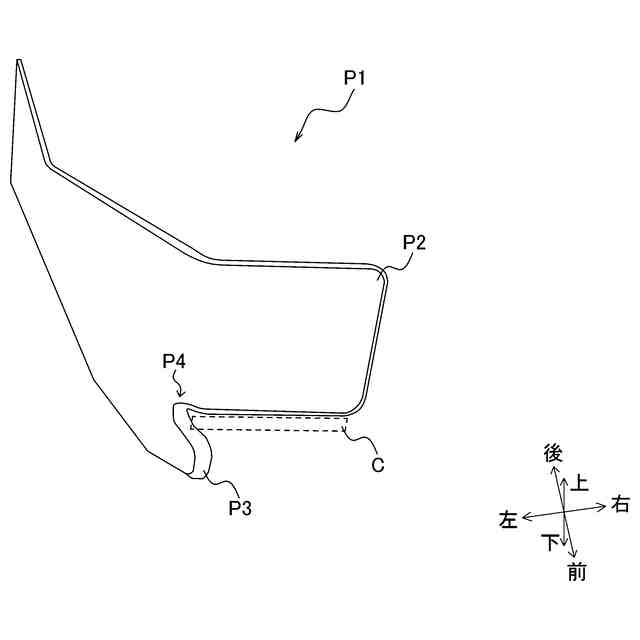

【選択図】図4
特許請求の範囲【請求項１】

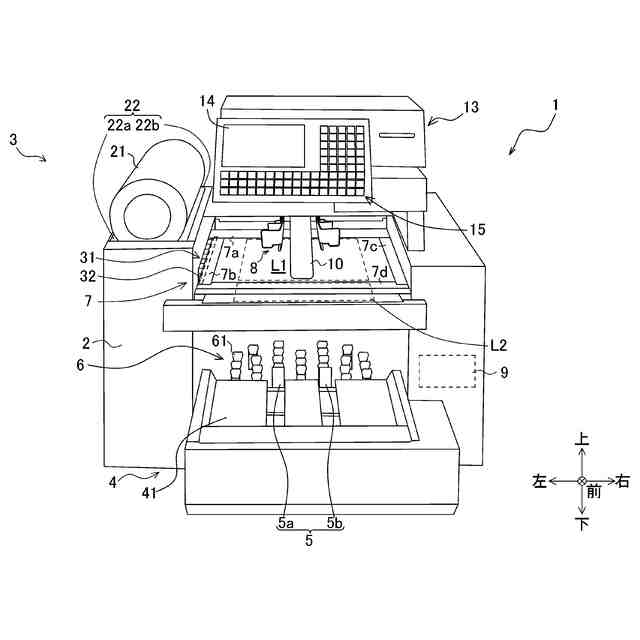

フィルムロール（２１）から繰り出されるフィルム（Ｆ）を広げた状態で包装位置（Ｌ１）まで搬送するフィルム搬送部（３）と、

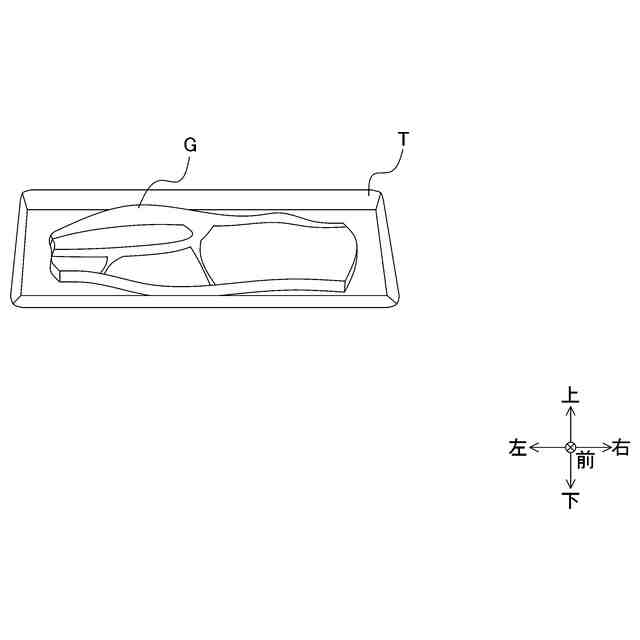

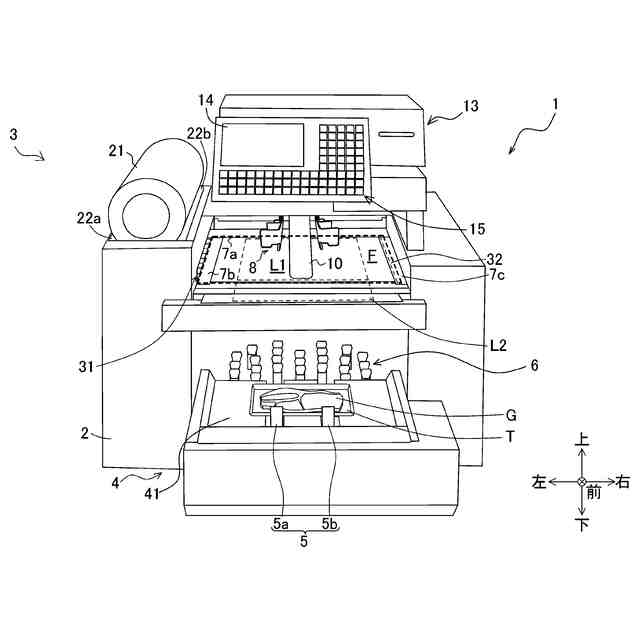

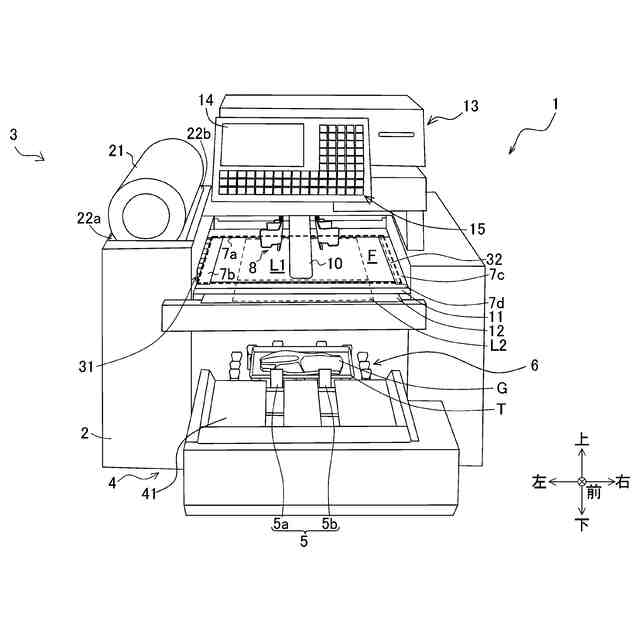

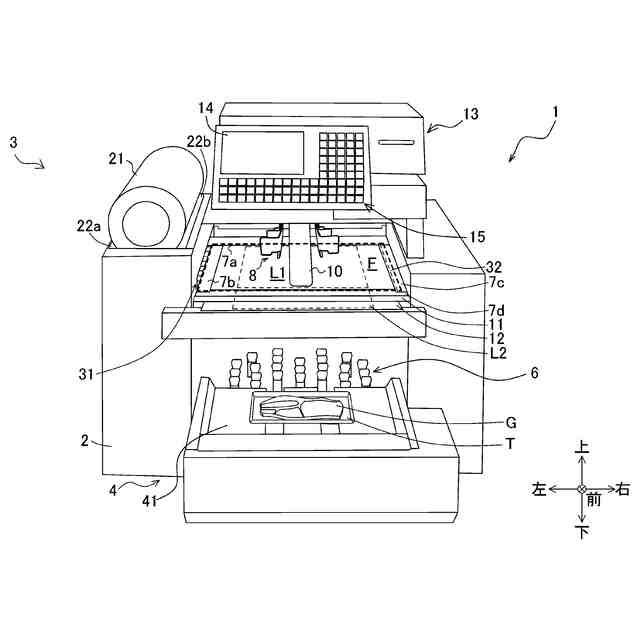

前記包装位置に配置される前記フィルムに向けて物品（Ｇ）の収容されたトレー（Ｔ）を上昇させるリフト部（６）と、
前記トレーを覆った前記フィルムの周縁部を前記トレーの底面側に折り込む折込部（７）と、

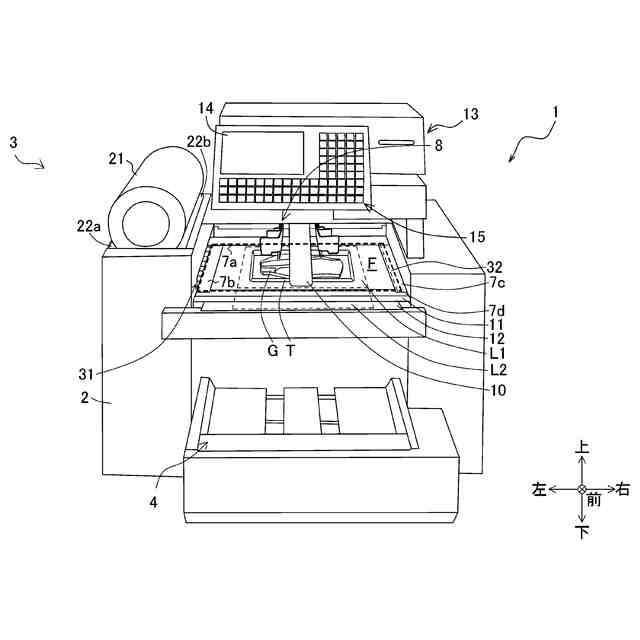

前記フィルムで包装された前記トレーの１の側面を押して、前記フィルムで覆われた前記トレーを第１方向（Ｄ）へ排出する排出プッシャ（８）と、
を備え、

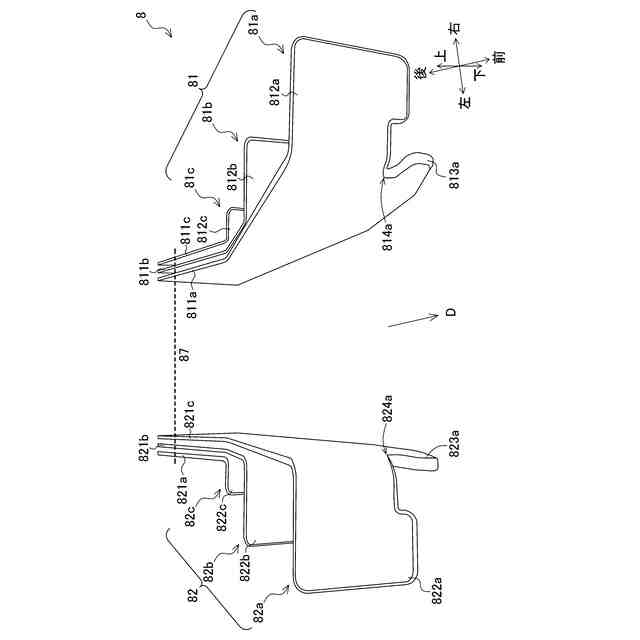

前記排出プッシャは、前記第１方向に延びる第１アーム（８１１）と、前記第１アームの先端部において、前記第１方向と交差する方向に延びて、前記トレーの前記側面に当接する第１部材（８１２）と、前記第１アームの先端部から前記第１部材よりも前記第１方向に延びて前記トレーの前記側面の下部に当接する第１突起部（８１３）と、を有する第１プッシャ部材（８１）、を含み、
前記第１部材の下端は、前記第１突起部の上端よりも下方に位置する、
包装装置（１）。
続きを表示（約 710 文字）【請求項２】
前記第１プッシャ部材は、前記包装位置から離れた位置にあり、前記第１方向と直交する方向に延びる水平軸（８７）、を中心として上下に揺動可能である、
請求項１に記載の包装装置。
【請求項３】
前記排出プッシャは、前記水平軸から前記先端部までの前記第１アームの長さ、が異なる複数の前記第１プッシャ部材を含む、
請求項２に記載の包装装置。
【請求項４】
前記排出プッシャは、前記第１方向に延びる第２アーム（８２１）と、前記第２アームの先端部において、前記第１方向と交差する方向に延びて、前記トレーの前記側面に当接する第２部材（８２２）と、前記第２アームの先端部から前記第２部材よりも前記第１方向に延びて前記トレーの前記側面の下部に当接する第２突起部（８２３）と、を有する第２プッシャ部材（８２）、をさらに含み、
前記第２部材の下端は、前記第２突起部の上端よりも下方に位置し、
前記第１プッシャ部材と、前記第２プッシャ部材と、が前記第１方向に延びる鉛直面、に対して面対称に配置される、
請求項１又は請求項２に記載の包装装置。
【請求項５】
前記複数の第１プッシャ部材は、前記水平軸から前記先端部までの前記第１アームの長さ、が長いほど内側に配置される、
請求項３に記載の包装装置。
【請求項６】
前記排出プッシャが前記トレーを前記第１方向へ移動させる際に、前記フィルムで覆われた前記トレーを上から抑える押さえ部材（１０）、
をさらに備える、
請求項１又は請求項２に記載の包装装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、包装装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１（特開２０１１－２０７００号公報）は、フィルムを使用して物品の収容されたトレーを包装し、排出プッシャによりトレーを包装位置から排出する、包装機を開示している。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
従来の包装機では、排出プッシャによりトレーを包装位置から排出する際に、排出プッシャの先端がトレーに引っ掛かって、排出プッシャが戻るときに、トレーが包装位置の方へ引き戻され、トレーが包装機から完全に排出されないことがある。
【０００４】
特許文献１が開示する包装機でも、相対的に軽いトレーが排出プッシャによって引き戻される問題については考慮されていない。
【０００５】
本発明の目的は、排出プッシャによるトレーの引き戻しを抑制することが可能な包装装置を提供することにある。
【課題を解決するための手段】
【０００６】
第１観点の包装装置は、フィルム搬送部と、リフト部と、折込部と、排出プッシャと、を備える。フィルム搬送部は、フィルムロールから繰り出されるフィルムを広げた状態で包装位置まで搬送する。リフト部は、包装位置に配置されるフィルムに向けて物品の収容されたトレーを上昇させる。折込部は、トレーを覆ったフィルムの周縁部をトレーの底面側に折り込む。排出プッシャは、フィルムで包装されたトレーの１の側面を押して、フィルムで覆われたトレーを第１方向へ排出する。排出プッシャは、第１プッシャ部材を含む。第１プッシャ部材は、第１アームと、第１部材と、第１突起部と、を有する。第１アームは、第１方向に延びる。第１部材は、第１アームの先端部において、第１方向と交差する方向に延びて、トレーの側面に当接する。第１突起部は、第１アームの先端部から第１部材よりも第１方向に延びてトレーの側面の下部に当接する。第１部材の下端は、第１突起部の上端よりも下方に位置する。
【０００７】
本包装装置は、排出プッシャによるトレーの引き戻しを抑制できる。
【０００８】
第２観点の包装装置は、第１観点の包装装置であって、第１プッシャ部材が、包装位置から離れた位置にあり、第１方向と直交する方向に延びる水平軸、を中心として上下に揺動可能である。
【０００９】
第３観点の包装装置は、第２観点の包装装置であって、排出プッシャが、水平軸から先端部までの第１アームの長さ、が異なる複数の第１プッシャ部材を含む。
【００１０】
第４観点の包装装置は、第１観点から第３観点の何れかの観点の包装装置であって、排出プッシャが、第２プッシャ部材をさらに含む。第２プッシャ部材は、第２アームと、第２部材と、第２突起部と、を有する。第２アームは、第１方向に延びる。第２部材は、第２アームの先端部において、第１方向と交差する方向に延びて、トレーの側面に当接する。第２突起部は、第２アームの先端部から第２部材よりも第１方向に延びてトレーの側面の下部に当接する。第２部材の下端は、第２突起部の上端よりも下方に位置する。第１プッシャ部材と、第２プッシャ部材と、が第１方向に延びる鉛直面、に対して面対称に配置される。
