公開番号2025093212
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208817
出願日2023-12-11
発明の名称車載システムおよび虚像表示装置
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類G09G 5/00 20060101AFI20250616BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】外部で映像を生成してその映像を表示装置が映像入力として受信して表示する場合に対応できる、より好適な表示装置の表示技術を提供する。本発明によれば、持続可能な開発目標の「3すべての人に健康と福祉を」に貢献する。
【解決手段】車載システム300において、コントローラ100と、虚像表示装置1とを備え、虚像表示装置1は、外部として携帯端末400からの映像情報に基づいて、虚像としての映像を表示する。

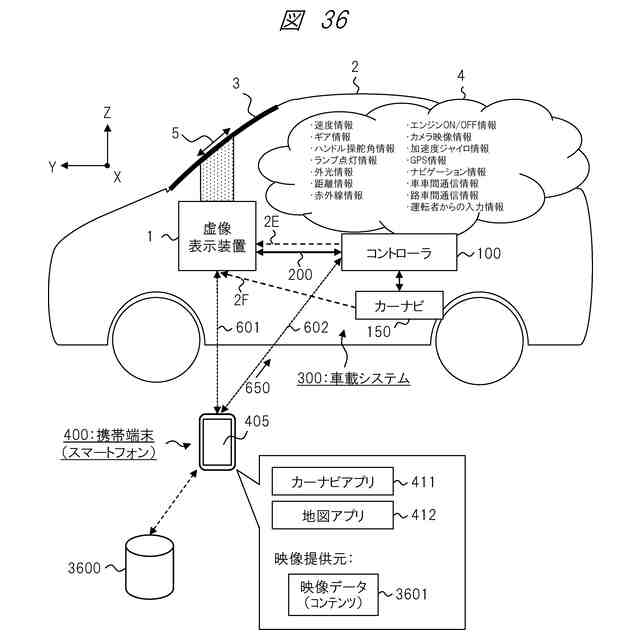

【選択図】図36
特許請求の範囲【請求項１】
車載システムであって、
コントローラと、
前記コントローラに通信接続される虚像表示装置と、を備え、
前記虚像表示装置は、
外部から入力される映像情報を処理する映像処理部と、
前記映像処理部が処理した映像情報に基づいて映像を表示し、当該映像に対応する映像光を出力する、映像表示装置と、
を備え、
前記虚像表示装置は、前記外部として携帯端末からの映像情報に基づいて、虚像としての映像を表示する、
車載システム。
続きを表示（約 1,100 文字）【請求項２】
請求項１記載の車載システムにおいて、
前記虚像表示装置で映像を表示させる際の映像提供元の候補として、前記コントローラ、前記虚像表示装置、および前記携帯端末を有し、
前記映像提供元の選択についての制御を行う、
車載システム。
【請求項３】
請求項２記載の車載システムにおいて、
前記虚像表示装置は、前記映像提供元の選択についての制御を行う、
車載システム。
【請求項４】
請求項２記載の車載システムにおいて、
前記コントローラは、前記映像提供元の選択についての制御を行う、
車載システム。
【請求項５】
請求項２記載の車載システムにおいて、
前記映像提供元の候補に優先度が設定されており、
前記優先度に基づいて、前記映像提供元の選択についての制御を行う、
車載システム。
【請求項６】
請求項２記載の車載システムにおいて、
前記映像提供元の候補から適切な映像提供元が選択できない状況の場合には、
前記虚像表示装置での前記虚像の表示を停止させる、
車載システム。
【請求項７】
請求項１記載の車載システムにおいて、
前記虚像表示装置で映像を表示させる際の映像提供元の候補として少なくとも前記携帯端末を有し、
ユーザによる操作入力または設定に基づいて前記映像提供元を選択する、
車載システム。
【請求項８】
請求項１記載の車載システムにおいて、
前記虚像表示装置で映像を表示させる際の映像提供元の候補として少なくとも前記携帯端末を有し、
所定の条件での自動的な判断に基づいて、前記映像提供元を選択する、
車載システム。
【請求項９】
請求項１記載の車載システムにおいて、
前記虚像表示装置で映像を表示させる際の映像提供元の候補として少なくとも前記携帯端末を有し、
前記携帯端末として複数の携帯端末がある場合に、
前記複数の携帯端末から前記映像提供元を選択する、
車載システム。
【請求項１０】
請求項１記載の車載システムにおいて、
前記虚像表示装置で映像を表示させる際の映像提供元の候補として少なくとも前記携帯端末を有し、
前記携帯端末のバッテリーの状態を確認し、
前記バッテリーの状態が良好である前記携帯端末を前記映像提供元として選択する、
車載システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、車載システムおよび虚像表示装置の技術に関する。
続きを表示（約 5,400 文字）【背景技術】
【０００２】
従来、虚像表示装置内部で映像を生成して表示することが多かったが、今後、虚像表示装置外部で映像を生成し、その生成済みの映像を虚像表示装置が映像入力として受信して表示することが増えると考えられる。外部の映像生成元の例としては、車載システムのコントローラが挙げられる。
【０００３】
先行技術例として、特開２０１０－７００６６号公報（特許文献１）が挙げられる。特許文献１には、投影情報を発生する表示情報発生手段を有するＨＵＤ（Head-up display：ＨＵＤ）の例が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－７００６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
また、外部の映像生成元（言い換えると映像提供元）の例として、ユーザの所持するスマートフォン等の携帯端末（言い換えると携帯情報端末装置）が挙げられる。車載システムに対し、映像提供元の携帯端末が通信接続され、映像提供元の携帯端末から、映像コンテンツ等のデータ・情報を、虚像表示装置に対し提供し、虚像表示装置において虚像である映像として表示する。この場合に、虚像表示を良好にし、安全運転を妨げないようにする必要がある。
【０００６】
本開示の目的は、表示装置の技術に関して、外部で映像を生成してその映像を表示装置が映像入力として受信して表示する場合に対応できる、より好適な表示装置の技術を提供することである。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、例えば特許請求の範囲に記載の構成を採用する。本願は上記課題を解決する手段を複数含んでいるが、その一例を挙げるならば、以下の通りである。車載システムであって、コントローラと、前記コントローラに通信接続される虚像表示装置と、を備え、前記虚像表示装置は、外部から入力される映像情報を処理する映像処理部と、前記映像処理部が処理した映像情報に基づいて映像を表示し、当該映像に対応する映像光を出力する、映像表示装置と、を備え、前記虚像表示装置は、前記外部として携帯端末からの映像情報に基づいて、虚像としての映像を表示する。
【発明の効果】
【０００８】
本開示のうち代表的な実施の形態によれば、表示装置の技術に関して、外部で映像を生成してその映像を表示装置が映像入力として受信して表示する場合に対応できる、より好適な表示装置の技術を提供できる。上記した以外の課題、構成および効果等については、発明を実施するための形態において示される。
【図面の簡単な説明】
【０００９】

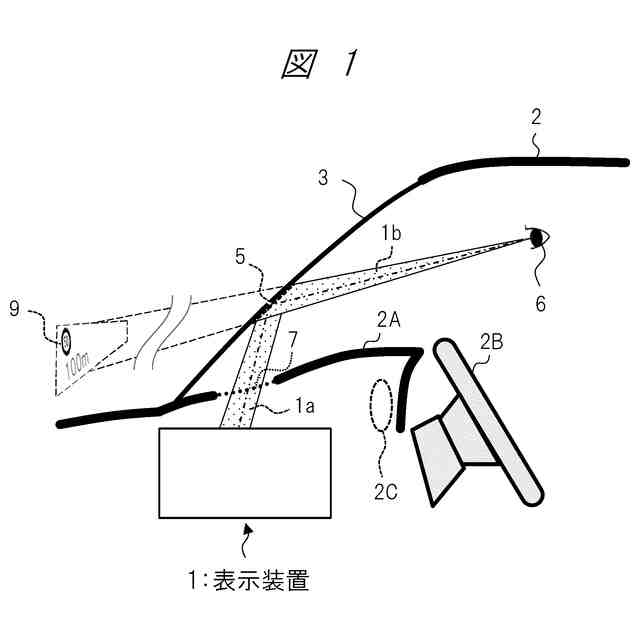

実施の形態１の表示装置が車両に搭載される構成の第１例を示す図。

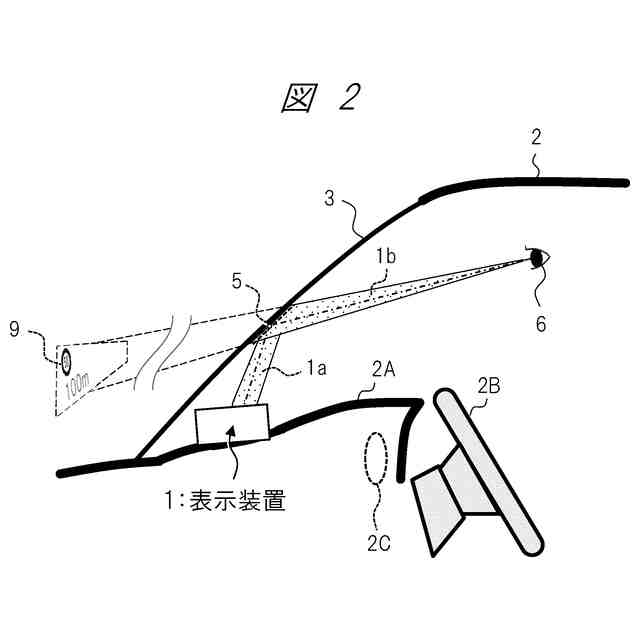

実施の形態１の表示装置が車両に搭載される構成の第２例を示す図。

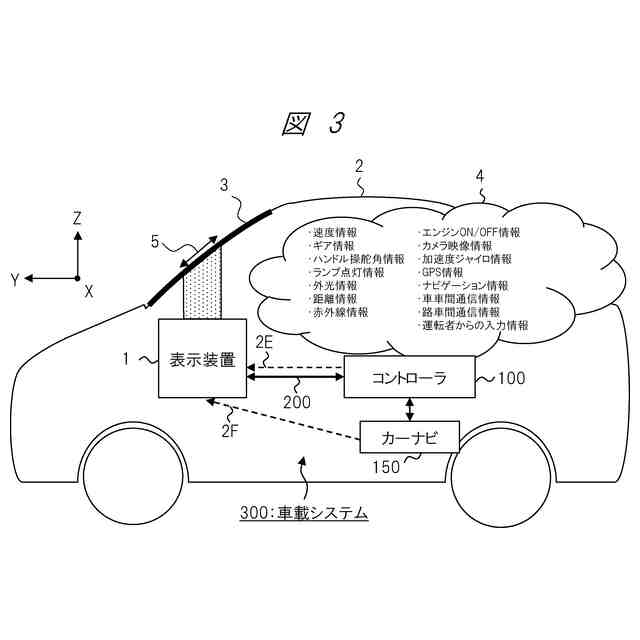

実施の形態１の表示装置を含む車載システムの構成例を示す図。

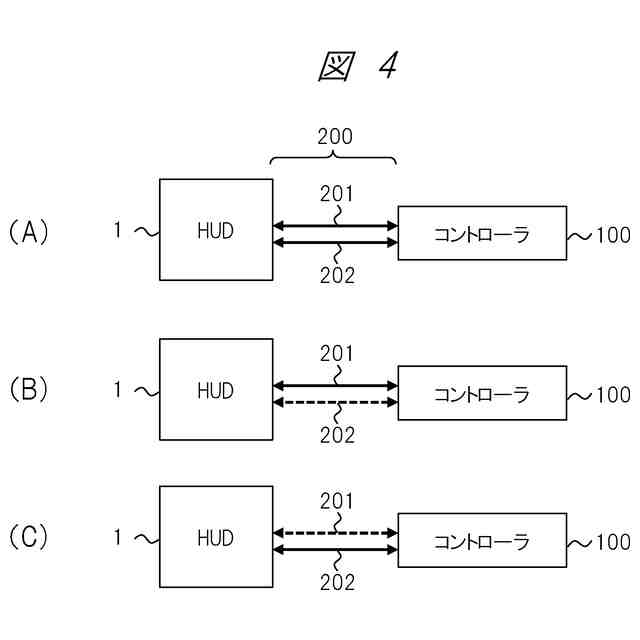

実施の形態１の表示装置と、車両のコントローラとの間の情報伝送経路の構成例を示す図。

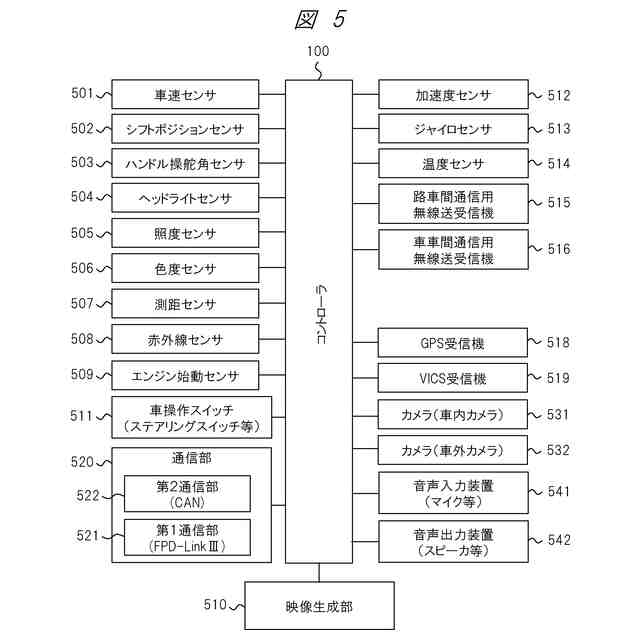

実施の形態１で、車両のコントローラの機能ブロック構成例を示す図。

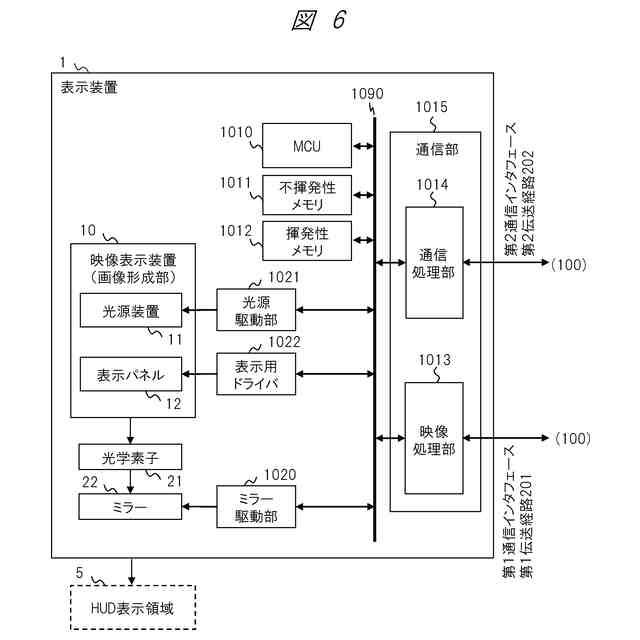

実施の形態１で、表示装置の機能ブロック構成の第１例を示す図。

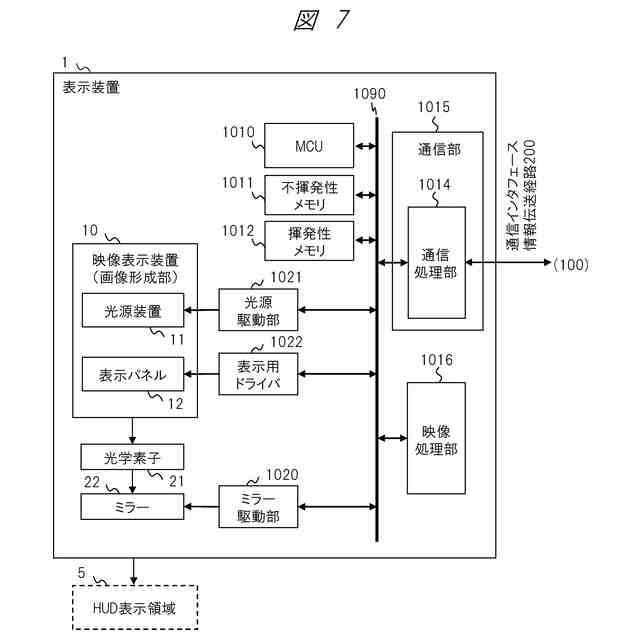

実施の形態１で、表示装置の機能ブロック構成の第２例を示す図。

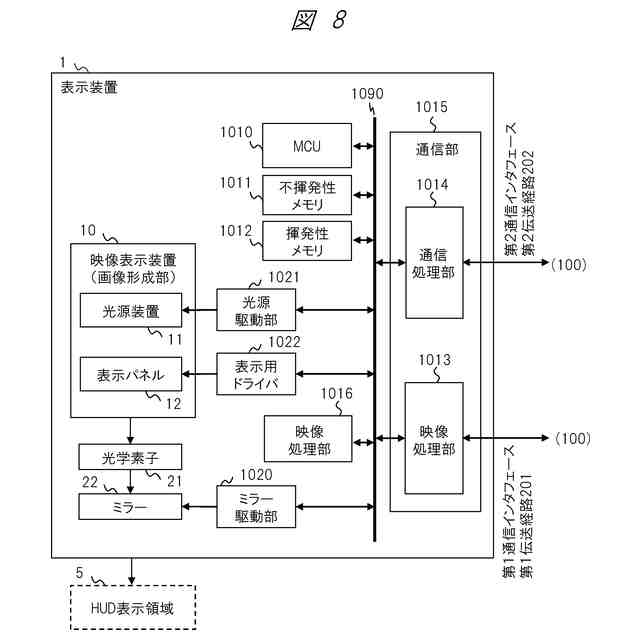

実施の形態１で、表示装置の機能ブロック構成の第３例を示す図。

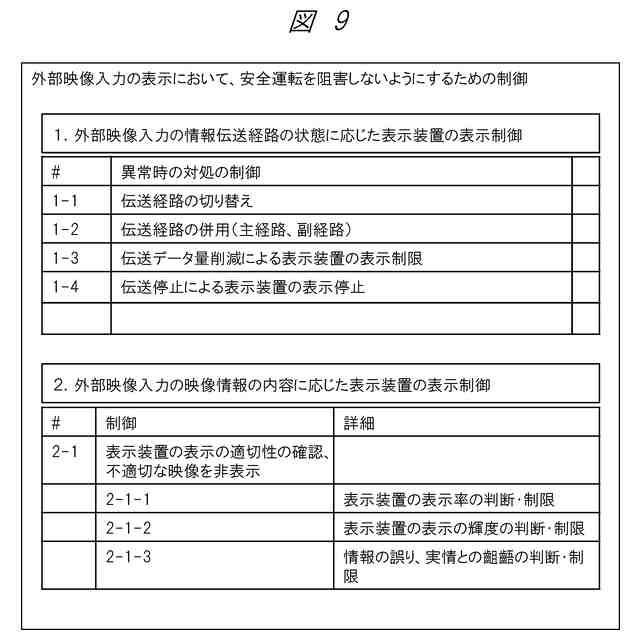

実施の形態１および実施の形態２における主な機能の概要を示す図。
実施の形態１で、１つの情報伝送経路が正常の場合を示す図。
実施の形態１で、表示装置の表示領域に何も表示しない例を示す図。
実施の形態１で、表示装置の表示領域に正常に表示された例を示す図。
実施の形態１で、１つの情報伝送経路が異常の場合を示す図。
実施の形態１で、１つの情報伝送経路が不調の場合を示す図。
実施の形態１で、２つの情報伝送経路での切り替えを示す図。
実施の形態１で、２つの情報伝送経路での併用を示す図。
実施の形態１で、１つの情報伝送経路の不調の場合の情報制限を示す図。
実施の形態１で、情報制限の時の表示領域の表示例を示す図。
実施の形態１で、情報制限の時の表示領域での制御状態の表示例を示す図。
実施の形態１で、表示停止の時の表示領域での制御状態の表示例を示す図。
実施の形態１で、伝送経路の切り替えの時の表示領域での制御状態の表示例を示す図。
実施の形態１で、伝送経路の併用の時の表示領域での制御状態の表示例を示す図。
実施の形態１で、伝送経路の切り替えの時の表示領域での制御状態の表示例を示す図。
実施の形態１で、表示領域での伝送経路の状態の表示例を示す図。
実施の形態１で、表示領域での伝送経路の状態の表示例を示す図。
実施の形態１で、表示領域での伝送経路の状態の表示例を示す図。
実施の形態１で、表示領域での伝送経路の状態の表示例を示す図。
実施の形態１で、２つの情報伝送経路での切り替えの他の例を示す図。
実施の形態１で、コントローラと装置との間での、伝送経路の状態の検知を示す図。
実施の形態１で、車載システムの処理フローの第１例を示す図。
実施の形態１で、車載システムの処理フローの第２例を示す図。
実施の形態１で、車載システムの処理フローの第３例を示す図。
実施の形態１で、複数の制御の組み合わせの適用例を示す図。
実施の形態２で、表示の適切性の確認における適切な表示の場合を示す図。
実施の形態２で、表示の適切性の確認における不適切な表示の場合を示す図。
実施の形態２で、表示装置の表示領域での不適切な表示の例を示す図。
実施の形態２で、表示の適切性の確認に基づいた表示不可／表示制限の制御時の表示領域での表示例を示す図。
実施の形態２で、表示の適切性の確認に関する車載システムの処理フローを示す図。
実施の形態２で、表示の適切性の確認に関する制御の詳細を示す図。
実施の形態２で、表示領域での表示率に関する説明図。
実施の形態２で、表示領域での表示率に関する他の説明図。
実施の形態２で、表示領域での輝度異常に関する説明図。
実施の形態２で、表示領域での情報不備に関する説明図。
実施の形態２で、表示の適切性の確認に基づいた表示不可／表示制限の制御時の表示領域での制御状態の表示例を示す図。
実施の形態２で、表示の適切性の確認に基づいた表示不可／表示制限の制御時の表示領域での制御状態の表示例の別の形態を示す図。
実施の形態３で、車両の車載システムの構成例を示す図。
実施の形態３で、車両におけるミラー型表示装置の搭載例を示す図。
実施の形態３で、車両内におけるミラー型表示装置による表示領域の構成例（１）を示す図。
実施の形態３で、車両内におけるミラー型表示装置による表示領域の構成例（２）を示す図。
実施の形態３で、車両内におけるミラー型表示装置による表示領域の構成例（３）を示す図。
実施の形態３で、コントローラの機能ブロック構成例を示す図。
実施の形態３で、虚像表示装置の機能ブロック構成例を示す図。
実施の形態３で、車載システムと携帯端末との通信接続の例（１）を示す図。
実施の形態３で、車載システムと携帯端末との通信接続の例（２）を示す図。
実施の形態３で、車載システムと携帯端末との通信接続の例（３）を示す図。
実施の形態３で、携帯端末の状態の例（１）を示す図。
実施の形態３で、携帯端末の状態の例（２）を示す図。
実施の形態３で、２台の虚像表示装置を有する場合の構成例（１）を示す図。
実施の形態３で、２台の虚像表示装置を有する場合の構成例（２）を示す図。
実施の形態３で、映像提供元からの映像伝送および映像表示が正常な場合の例（１）を示す図。
実施の形態３で、映像提供元からの映像伝送および映像表示が正常な場合の例（２）を示す図。
実施の形態３で、映像提供元からの映像伝送および映像表示が不調やエラーの場合の例を示す図。
実施の形態３で、変形例として、携帯端末がコントローラから運転支援情報を取得する場合の例を示す図。
実施の形態３で、車載システムおよび携帯端末の望ましい状態の例を示す図。
実施の形態３で、車載システムおよび携帯端末の望ましくない状態の例を示す図。
実施の形態３で、虚像表示装置における携帯端末の状態の通知の表示例（１）を示す図。
実施の形態３で、虚像表示装置における携帯端末の状態の通知の表示例（２）を示す図。
実施の形態３で、コントローラが携帯端末のバッテリー状態を把握する例を示す図。
実施の形態３で、虚像表示装置が携帯端末のバッテリー状態を把握する例を示す図。
実施の形態３で、優先度を用いた、映像提供元の切り替えの制御を示す図。
実施の形態３で、映像提供元の切り替え先の候補となる携帯端末に関する詳細なケースを示す図。
実施の形態３で、複数の候補の携帯端末から１台を選択する方法を示す図。
実施の形態３で、映像提供元の切り替えの条件や契機を示す図。
実施の形態３で、虚像表示装置における映像提供元の選択のＧＵＩ画面例を示す図。
実施の形態３で、携帯端末における映像提供元の選択のＧＵＩ画面例を示す図。
実施の形態３で、映像提供元の切り替えの了承を切り替え前の携帯端末にとる場合の構成例を示す図。
実施の形態３で、虚像表示装置における映像提供元の携帯端末のユーザ設定の画面例を示す図。
実施の形態３で、虚像表示装置における映像提供元の優先度のユーザ設定の画面例を示す図。
実施の形態３で、携帯端末との通信路の状態に応じて映像提供元を切り替える例を示す図。
実施の形態３で、携帯端末のバッテリー状態に応じて映像提供元を切り替える例（１）を示す図。
実施の形態３で、携帯端末のバッテリー状態に応じて映像提供元を切り替える例（２）を示す図。
実施の形態３で、携帯端末との通信路の状態および携帯端末のバッテリー状態に応じて映像提供元を選択する例を示す図。
実施の形態３で、携帯端末での優先イベントの発生に応じて映像提供元を切り替える例（１）を示す図。
実施の形態３で、携帯端末での優先イベントの発生に応じて映像提供元を切り替える例（２）を示す図。
実施の形態３で、携帯端末での優先イベントの発生に応じて映像提供元を切り替える例（３）を示す図。
実施の形態３で、映像提供元の切り替えの了承を切り替え先の携帯端末にとる場合の構成例を示す図。
実施の形態３で、コントローラが映像提供元となる場合での映像提供元の切り替えの構成例を示す図。
実施の形態３で、虚像表示装置が映像提供元となる場合での映像提供元の切り替えの構成例を示す図。
実施の形態３で、車載システムによる映像提供元の選択・切り替えに関する主な制御のフローを示す図。
実施の形態３で、車載システムにおける映像提供元の選択・切り替えに関する制御のシーケンスの例（１）を示す図。
実施の形態３で、車載システムにおける映像提供元の選択・切り替えに関する制御のシーケンスの例（２）を示す図。
実施の形態３で、携帯端末での優先イベントの発生時の画面表示例を示す図。
実施の形態３で、携帯端末での優先イベントの発生時の虚像表示装置での画面表示例を示す図。
実施の形態３で、虚像表示装置における映像提供元の切り替えの予告に関する画面表示例を示す図。
実施の形態３で、虚像表示装置における映像提供元の切り替えの完了に関する画面表示例を示す図。
実施の形態３で、虚像表示装置における映像提供元の切り替え先の選択に関する画面表示例を示す図。
実施の形態３で、虚像表示装置における映像提供元の切り替えの失敗に関する画面表示例を示す図。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら本開示の実施の形態を詳細に説明する。図面において、同一部には原則として同一符号を付し、繰り返しの説明を省略する。図面において、構成要素の表現は、発明の理解を容易にするために、実際の位置、大きさ、形状、範囲等を表していない場合がある。
