公開番号2025093217
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208827
出願日2023-12-11
発明の名称シートパッド及び車両用シート
出願人日本発條株式会社
代理人弁理士法人太陽国際特許事務所
主分類A47C 27/15 20060101AFI20250616BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】硬度が異なる発泡体同士が擦れ合うことによる異音の発生を抑制する。

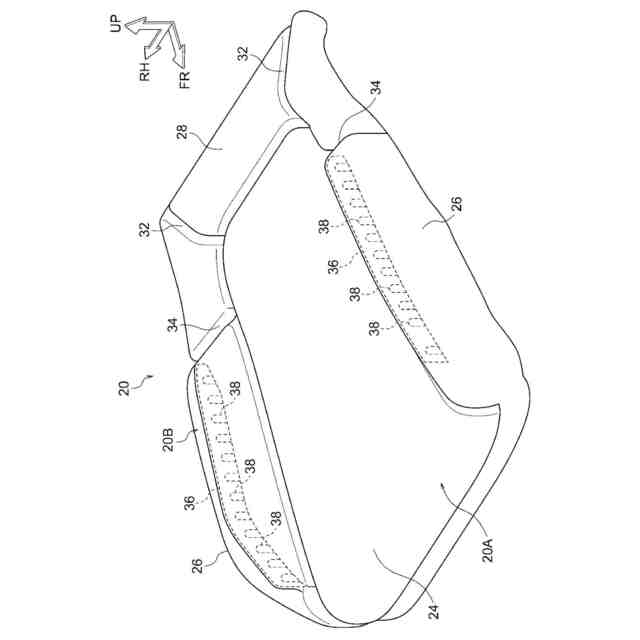

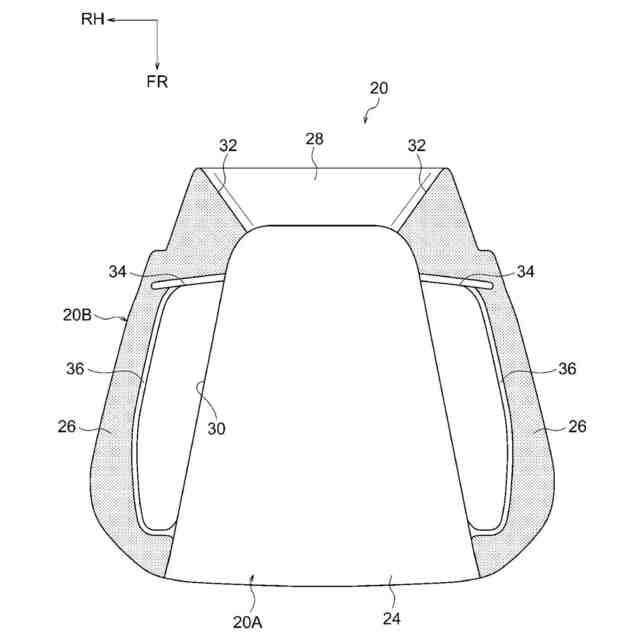

【解決手段】クッションパッド20では、硬度が異なるウレタンフォームによって構成された第1パッド部20Aと第2パッド部20Bとが一体に発泡成形されており、第1パッド部20Aと第2パッド部20Bとの間の境界に沿って異硬度溝部36が延在している。この異硬度溝部36は、底部側が断続的に形成されており、異硬度溝部36の底部側では、第1パッド部20Aと第2パッド部20Bとが複数の連結部38によって左右方向に連結されている。これにより、着座者からの入力等によって異硬度溝部36が潰れ難くなる。これにより、硬度が異なる発泡体同士が擦れ合うことによる異音の発生を抑制できる。

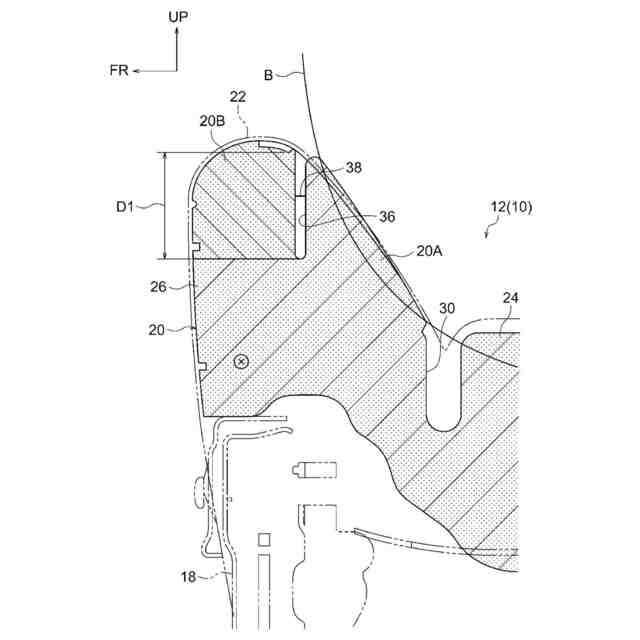

【選択図】図4
特許請求の範囲【請求項１】
発泡体によって構成された第１パッド部と、
前記発泡体とは硬度が異なる発泡体によって構成され、前記第１パッド部と一体に発泡成形された第２パッド部と、
前記第１パッド部と前記第２パッド部との間の境界に沿って延在し、少なくとも底部側が断続的に形成された溝部と、
を備えたシートパッド。
続きを表示（約 150 文字）【請求項２】
前記溝部は、開口部側が連続的に延在している請求項１に記載のシートパッド。
【請求項３】
請求項１又は請求項２に記載のシートパッドと、
前記シートパッドを支持したフレームと、
前記シートパッドを覆ったトリムカバーと、
を備えた車両用シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用シートに関し、特にシートパッドに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
下記特許文献１には、シートクッションパッドよりも柔軟な吸音パッドがシートクッションパッドの裏側に設けられた車両用シートが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－４３２９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
硬度が異なる複数の発泡体が一体発泡成形された異硬度発泡のシートパッドを製造するための発泡成形型には、異なる種類の発泡体の原液同士が混ざり合うことを抑制するための仕切板等が設けられる場合がある。そのような場合、成形されたシートパッドは、硬度が異なる２つの発泡体間の境界に溝部が形成された構成となる。そのようなシートパッドを備えた車両用シートでは、着座者からの入力等によって上記の溝部が潰れることにより、硬度が異なる発泡体同士が擦れ合う。その結果、スティックスリップ現象によって異音が発生する場合がある。
【０００５】
本発明は上記事実を考慮し、硬度が異なる発泡体同士が擦れ合うことによる異音の発生を抑制できるシートパッド及び車両用シートを得ることを目的とする。
【課題を解決するための手段】
【０００６】
第１の態様のシートパッドは、発泡体によって構成された第１パッド部と、前記発泡体とは硬度が異なる発泡体によって構成され、前記第１パッド部と一体に発泡成形された第２パッド部と、前記第１パッド部と前記第２パッド部との間の境界に沿って延在し、少なくとも底部側が断続的に形成された溝部と、を備えている。
【０００７】
第１の態様のシートパッドでは、硬度が異なる発泡体によって構成された第１パッド部と第２パッド部とが一体に発泡成形されており、第１パッド部と前記第２パッド部との間の境界に沿って溝部が延在している。この溝部は、少なくとも底部側が断続的に形成されているので、着座者からの入力等によって溝部が潰れ難くなる。これにより、硬度が異なる発泡体同士が擦れ合うことによる異音の発生を抑制できる。
【０００８】
第２の態様のシートパッドは、第１の態様において、前記溝部は、開口部側が連続的に延在している。
【０００９】

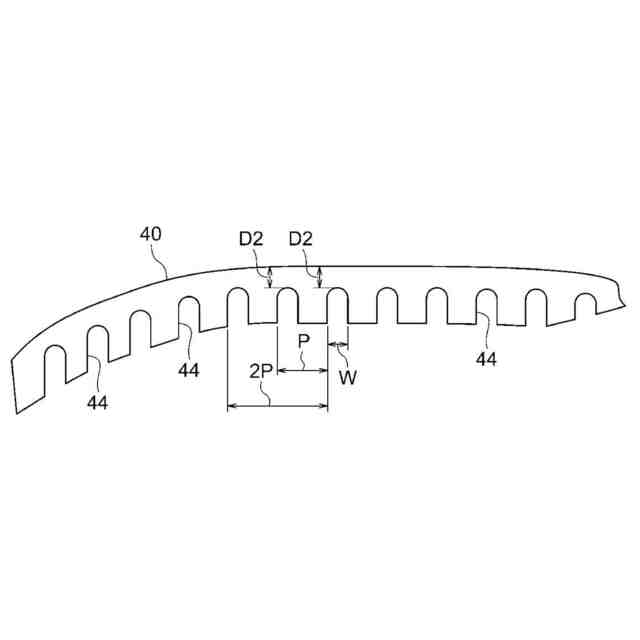

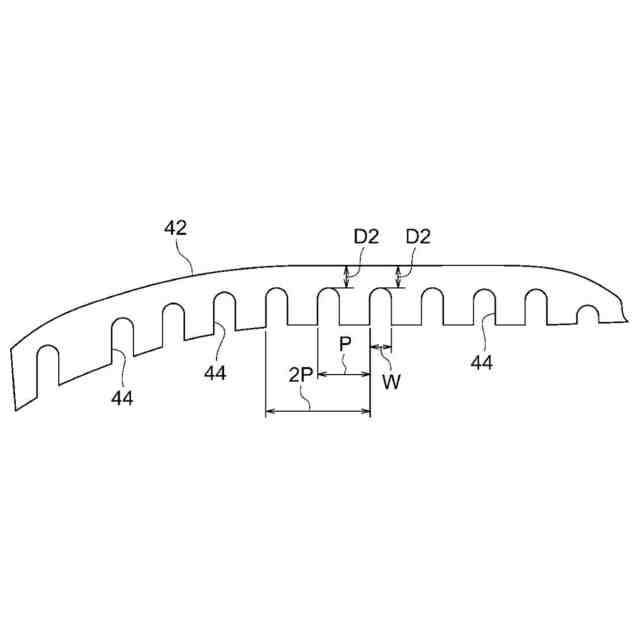

第２の態様のシートパッドでは、第１パッド部と前記第２パッド部との間の境界に沿って延在する溝部は、底部側が断続的に形成されており、開口部側が連続的に延在している。このシートパッドを成形する際には、溝部の開口部側を仕切板等で仕切ることにより、上記各パッド部の発泡体の原液同士が上記の境界付近で混ざり合うことを抑制できる。
【００１０】

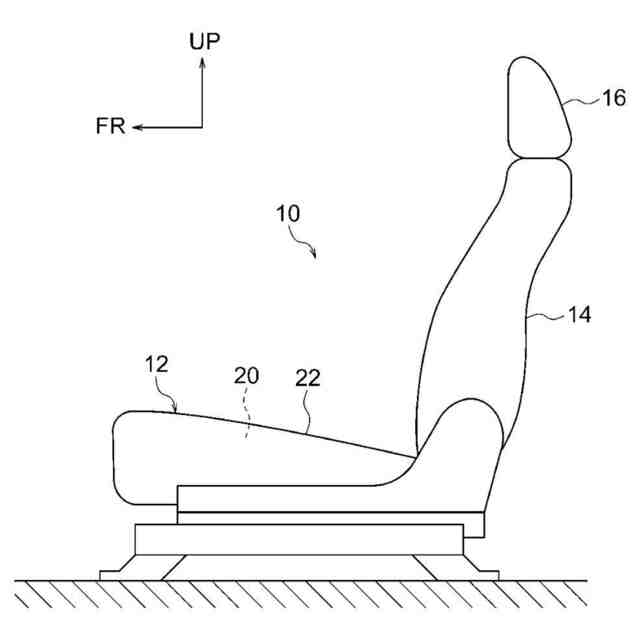

第３の態様の車両用シートは、第１の態様又は第２の態様のシートパッドと、前記シートパッドを支持したフレームと、前記シートパッドを覆ったトリムカバーと、を備えている。
（【００１１】以降は省略されています）
