公開番号2025112872
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007391
出願日2024-01-22
発明の名称車両用シート装置
出願人日本発條株式会社
代理人弁理士法人太陽国際特許事務所
主分類B60N 2/75 20180101AFI20250725BHJP(車両一般)
要約【課題】格納位置にあるアームレストが不意に使用位置側へ回転するおそれが小さい車両用シート装置を得る。

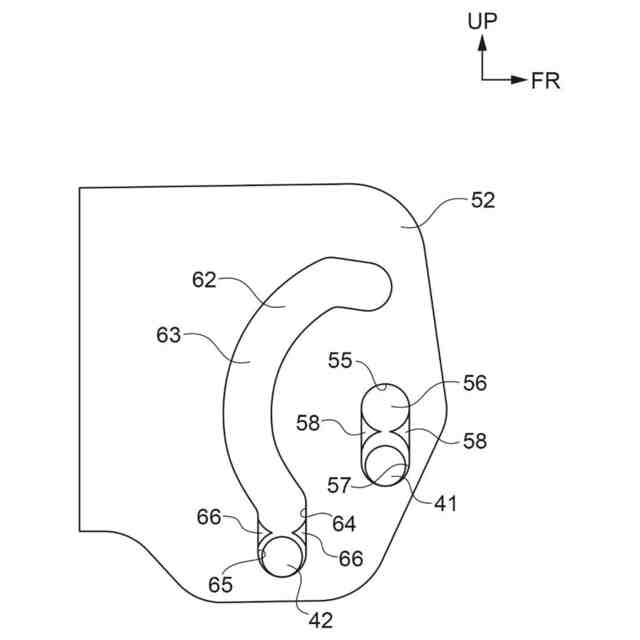

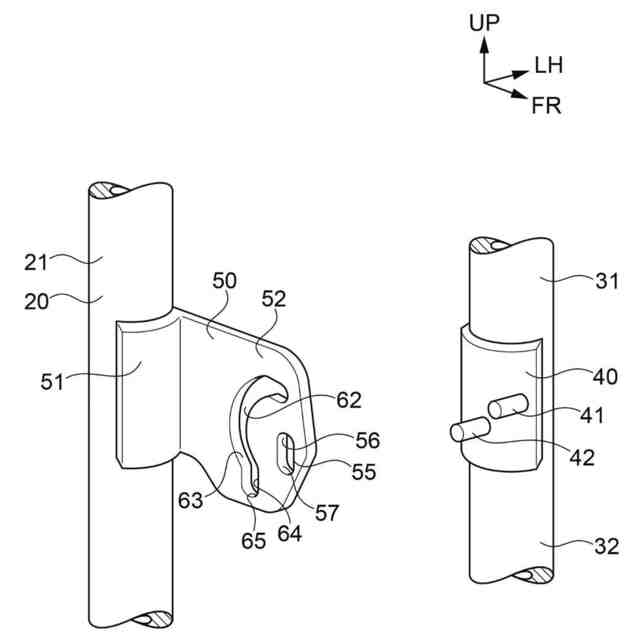

【解決手段】シートバックの凹部に収納される格納位置と使用位置との間をシートバックに対して移動可能なアームレストに固定された回転中心軸41と、アームレストに固定された被案内軸42と、シートバックに設けられ、回転中心軸が回転可能に挿入される回転中心部56を有する第1孔55と、シートバックに設けられ、回転中心軸が回転中心部に挿入されている状態で被案内軸を移動案内する、回転中心部を曲率中心とする円弧形状をなす部位を有する案内部63を有する第2孔62と、を備え、第1孔が、曲率中心から特定方向にずれた位置において回転中心部と連続する第1格納時受入部57を有し、第2孔が、案内部から特定方向にずれた位置において案内部と連続する第2格納時受入部65を有する。
【選択図】図3
特許請求の範囲【請求項１】
凹部を有するシートバックと、
前記凹部に収納される格納位置と、前記格納位置から回転して少なくとも一部が前記凹部の外側に位置する使用位置との間を前記シートバックに対して移動可能なアームレストと、
前記アームレストに固定された回転中心軸と、
前記アームレストに固定され、前記回転中心軸と平行な被案内軸と、
前記シートバックに設けられ、前記回転中心軸が回転可能に挿入される回転中心部を有する第１孔と、
前記シートバックに設けられ、前記回転中心軸が前記回転中心部に挿入されている状態で前記被案内軸を移動案内することにより前記アームレストを前記シートバックに対して前記回転中心軸まわりに回転させ、前記回転中心部を曲率中心とする円弧形状をなす部位を有する案内部を有する第２孔と、
を備え、
前記第１孔が、前記曲率中心から特定方向にずれた位置において前記回転中心部と連続し、前記アームレストが前記格納位置にあるときに前記回転中心軸を受け入れる第１格納時受入部を有し、
前記第２孔が、前記案内部から前記特定方向にずれた位置において前記案内部と連続し、前記アームレストが前記格納位置にあるときに前記被案内軸を受け入れる第２格納時受入部を有する車両用シート装置。
続きを表示（約 300 文字）【請求項２】
前記特定方向が下方である請求項１に記載の車両用シート装置。
【請求項３】
前記第１孔に、前記回転中心部から前記第１格納時受入部側へ移動する前記回転中心軸に、前記第１孔の内面が前記回転中心軸に付与する抵抗力よりも大きな抵抗力を付与する第１抵抗部材が設けられた請求項１又は請求項２に記載の車両用シート装置。
【請求項４】
前記第２孔に、前記案内部から前記第２格納時受入部側へ移動する前記被案内軸に、前記第２孔の内面が前記被案内軸に付与する抵抗力よりも大きな抵抗力を付与する第２抵抗部材が設けられた請求項１又は請求項２に記載の車両用シート装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用シート装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
下記特許文献１には車両用シート装置が開示されている。この車両用シート装置のシートバックの前面には凹部が形成されており、この凹部にアームレストが設けられている。アームレストはシートバックに対して、凹部に格納される格納位置と、格納位置より前側の使用位置との間を回転可能である。
【先行技術文献】
【特許文献】
【０００３】
実公平６－２２２８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１の車両用シート装置を搭載した車両において急ブレーキが発生すると、車両に生じた慣性力によって、格納位置にあるアームレストが不意に使用位置側へ回転するおそれがある。
【０００５】
本発明は上記事実を考慮し、格納位置にあるアームレストが不意に使用位置側へ回転するおそれが小さい車両用シート装置を得ることを目的とする。
【課題を解決するための手段】
【０００６】
請求項１に記載の発明に係る車両用シート装置は、凹部を有するシートバックと、前記凹部に収納される格納位置と、前記格納位置から回転して少なくとも一部が前記凹部の外側に位置する使用位置との間を前記シートバックに対して移動可能なアームレストと、前記アームレストに固定された回転中心軸と、前記アームレストに固定され、前記回転中心軸と平行な被案内軸と、前記シートバックに設けられ、前記回転中心軸が回転可能に挿入される回転中心部を有する第１孔と、前記シートバックに設けられ、前記回転中心軸が前記回転中心部に挿入されている状態で前記被案内軸を移動案内することにより前記アームレストを前記シートバックに対して前記回転中心軸まわりに回転させ、前記回転中心部を曲率中心とする円弧形状をなす部位を有する案内部を有する第２孔と、を備え、前記第１孔が、前記曲率中心から特定方向にずれた位置において前記回転中心部と連続し、前記アームレストが前記格納位置にあるときに前記回転中心軸を受け入れる第１格納時受入部を有し、前記第２孔が、前記案内部から前記特定方向にずれた位置において前記案内部と連続し、前記アームレストが前記格納位置にあるときに前記被案内軸を受け入れる第２格納時受入部を有する。
【０００７】

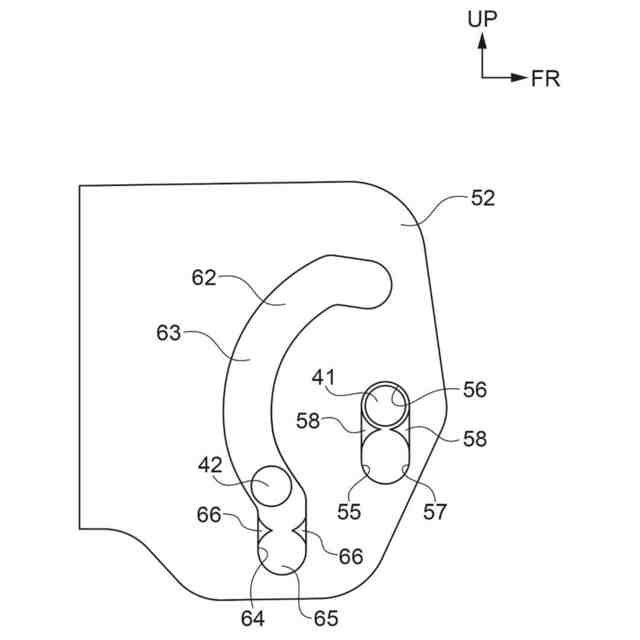

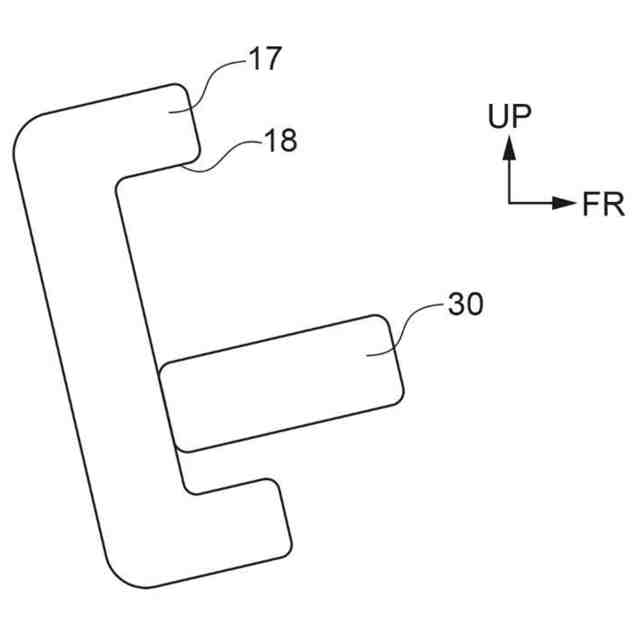

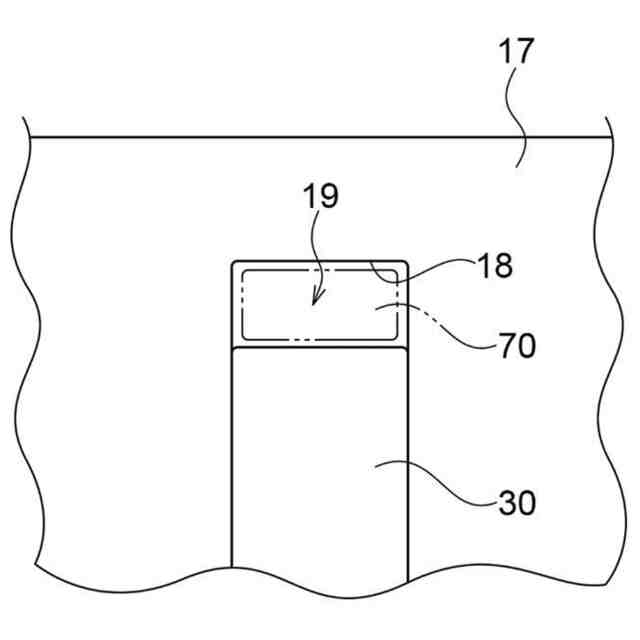

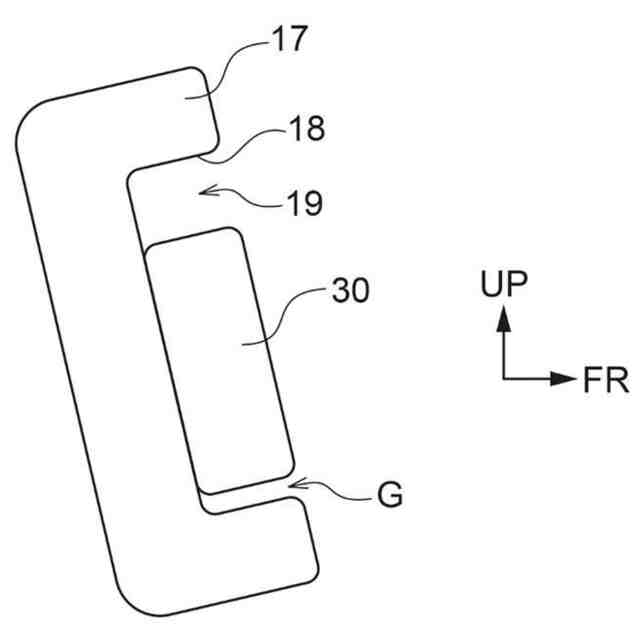

請求項１に記載の車両用シート装置のシートバックには第１孔及び第２孔が設けられ、アームレストには第１孔に挿入される回転中心軸及び第２孔に挿入される被案内軸が設けられる。アームレストが格納位置にあるとき、回転中心軸は第１孔の第１格納時受入部に挿入され、且つ、被案内軸は第２孔の第２格納時受入部に挿入される。そのためこの状態でアームレストに回転力が付与されても、アームレストは使用位置側へ回転しない。アームレストに外力が付与されることによりアームレストが特定方向と反対方向へ移動すると、回転中心軸が第１孔の回転中心部へ移動し且つ被案内軸が第２孔の案内部へ移動する。そのためこの状態でアームレストに回転力が付与されると、アームレストは使用位置側へ回転する。このように回転中心軸を回転中心部へ移動させ且つ被案内軸を案内部へ移動させないとアームレストが回転できない。そのため請求項１に記載の車両用シート装置は、格納位置にあるアームレストが不意に使用位置側へ回転するおそれが小さい。
【０００８】
請求項２に記載の発明に係る車両用シート装置は、請求項１に記載の車両用シート装置において、前記特定方向が下方である。
【０００９】
請求項２に記載の車両用シート装置では、回転中心軸を第１孔の第１格納時受入部から回転中心部へ移動させ且つ被案内軸を第２孔の第２格納時受入部から案内部へ移動させるためには、格納位置にあるアームレストを上方へ移動させる必要がある。そのため請求項２に記載の車両用シート装置は、格納位置にあるアームレストが不意に使用位置側へ回転するおそれが小さい。
【００１０】
請求項３に記載の発明に係る車両用シート装置は、請求項１又は請求項２に記載の車両用シート装置において、前記第１孔に、前記回転中心部から前記第１格納時受入部側へ移動する前記回転中心軸に、前記第１孔の内面が前記回転中心軸に付与する抵抗力よりも大きな抵抗力を付与する第１抵抗部材が設けられる。
（【００１１】以降は省略されています）
