公開番号2025093342
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023208924
出願日2023-12-12
発明の名称ドレントラップ
出願人株式会社フクハラ
代理人個人
主分類F16T 1/00 20060101AFI20250617BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】電磁弁による自動排出式のドレン排出装置において、ドレンの排出部の径が大きく、ストレーナが不要であるドレントラップを提供する。
【解決手段】圧縮空気圧回路内のドレン水を排出するドレン排出装置において、ドレン流入口を持つドレン滞留部10と、ドレン排出部30と、から成り、ドレン排出部30は、ドレン排出口31と、ドレン排出口31に端部が圧接可能なプッシュロッドと、プッシュロッドにピストンロッドが接続されたエアシリンダ40と、空気取り入れ口21からの空気をエアシリンダ40へ送る電磁弁60と、から成り、エアシリンダ40は、プッシュロッドを軸方向に移動可能であり、ドレンを滞留させる際、プッシュロッドの端部がドレン排出口31に圧接するように、プッシュロッドを移動させ、ドレンを排出する際、プッシュロッドの端部がドレン排出口31から離隔するように、プッシュロッドを移動させる。

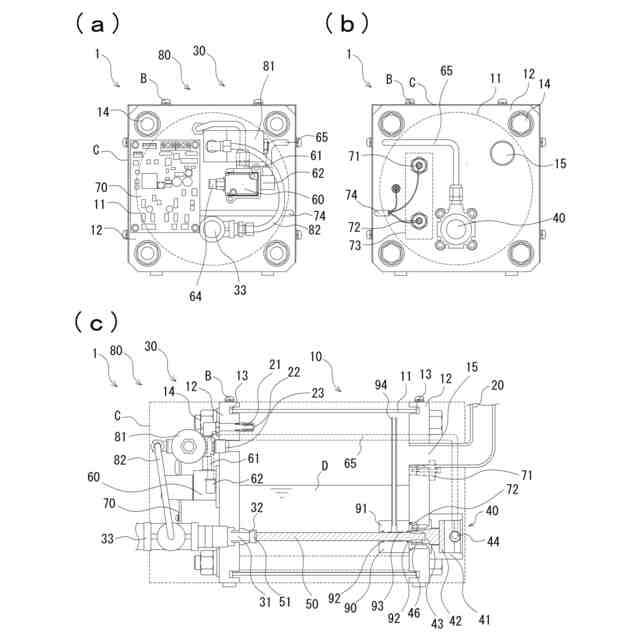

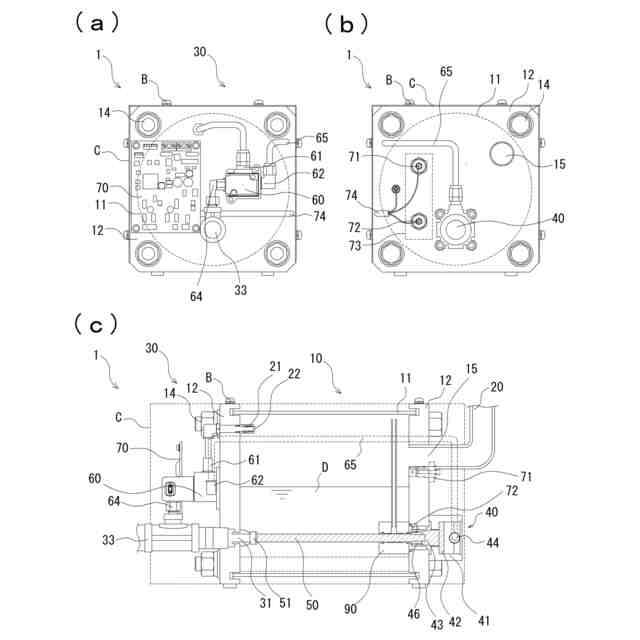

【選択図】図1
特許請求の範囲【請求項１】
圧縮空気圧回路内のドレン水を排出するドレン排出装置において、
ドレン流入口を持つドレン滞留部と、ドレン排出部と、ドレン滞留部の空気を取入れる空気取り入れ口と、から成り、
該ドレン排出部は、ドレン排出口と、ドレン排出口に端部が圧接可能なプッシュロッドと、該プッシュロッドにピストンロッドが接続されたエアシリンダと、該空気取り入れ口からの空気を該エアシリンダへ送る電磁弁と、該電磁弁を制御する制御部と、から成り、
該エアシリンダは、該プッシュロッドを軸方向に移動可能であり、

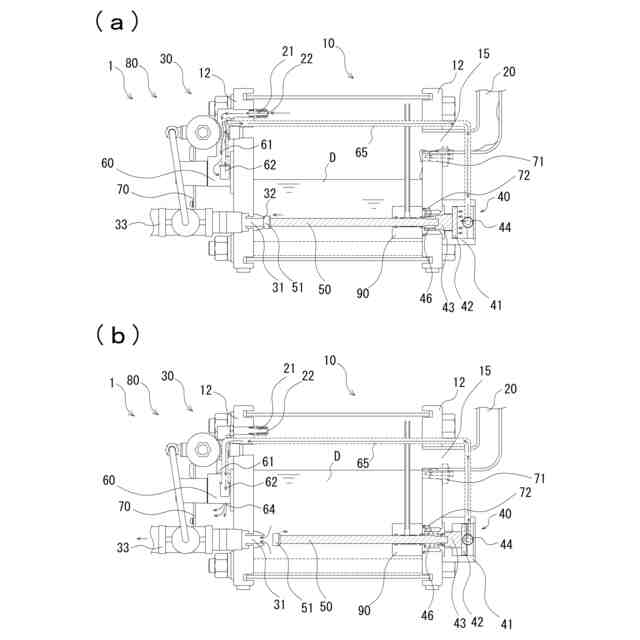

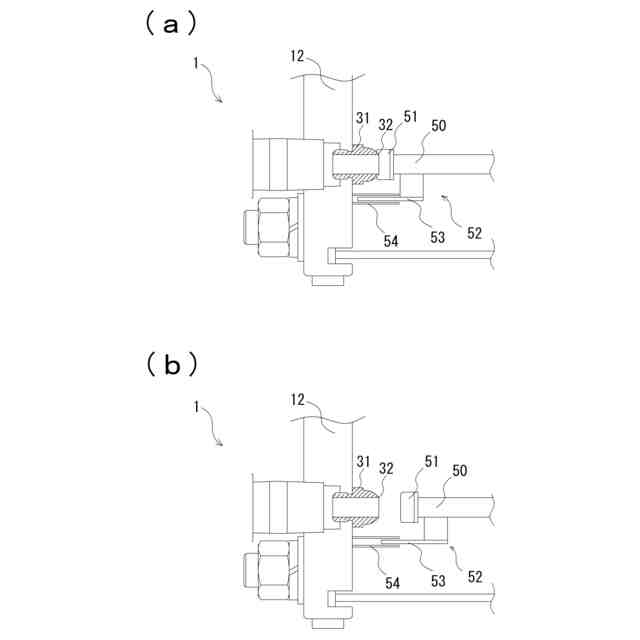

該制御部は、ドレンを該ドレン滞留部に滞留させる際、該プッシュロッドの端部が該ドレン排出口に圧接するように、該プッシュロッドを移動させると共に、該ドレン滞留部からドレンを排出する際、該プッシュロッドの端部がドレン排出口から離隔するように、該プッシュロッドを移動させることを特徴とするドレントラップ。
続きを表示（約 880 文字）【請求項２】
水位センサを備え、
該水位センサは、水位の上限を検知する上限センサと、水位の下限を検知する下限センサと、から成り、
前記制御部は、ドレンの水位が上限センサの高さ以上となった際、ドレンを排出する指示を前記電磁弁に送ると共に、ドレンの水位が該下位センサの高さ未満となった際、ドレンを滞留する指示を前記電磁弁に送ることを特徴とする請求項１に記載のドレントラップ。
【請求項３】
前記電磁弁は３ポートであり、
前記エアシリンダは、単動式であり、前記プッシュロッドの端部が前記ドレン排出口から離れる方向に付勢されるばねを持つことを特徴とする請求項１に記載のドレントラップ。
【請求項４】

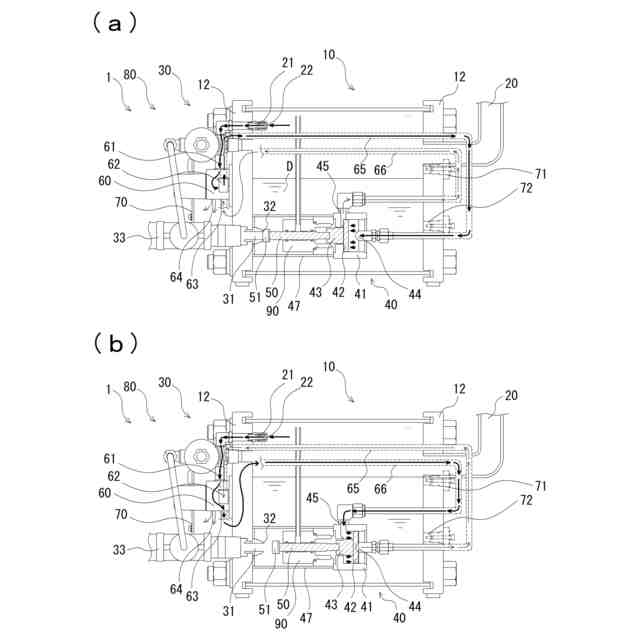

前記電磁弁は４ポートであり、
前記エアシリンダは復動式であることを特徴とする請求項１に記載のドレントラップ。
【請求項５】

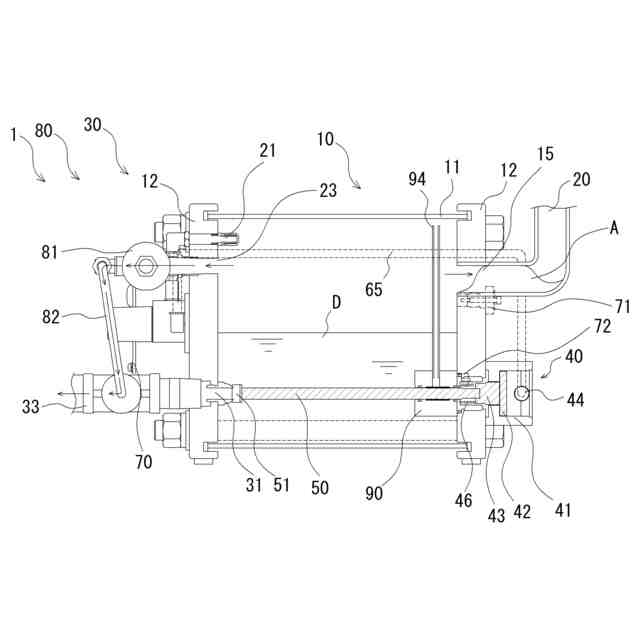

前記ドレン滞留部の空気を排出する排気口と、空気排出用電磁弁と、を持ち、
該空気排出用電磁弁を開放し、前記ドレン滞留部内の空気を、前記ドレン排出口に接続したドレン排出管内に排出することを特徴とする請求項１に記載のドレントラップ。
【請求項６】

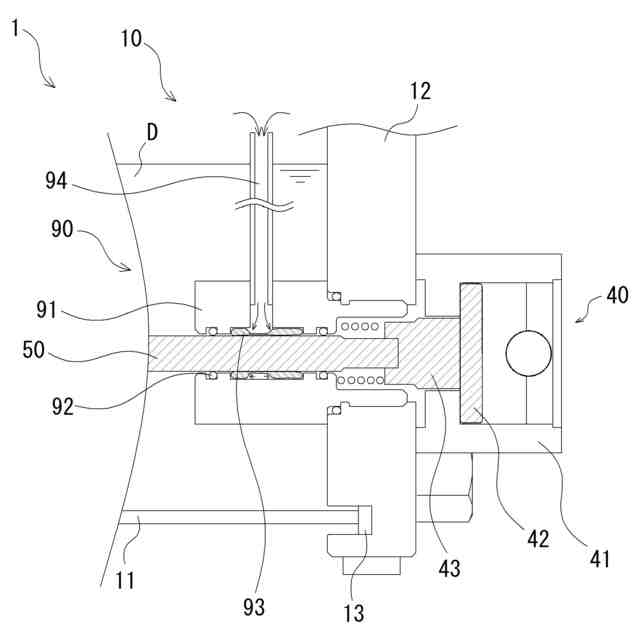

前記ピストンロッド及び前記プッシュロッドの一部は、前記エアシリンダ内に水分が流入することを防止する水分流入防止ガイドで覆われ、
該水分流入防止ガイドと、前記ピストンロッド及び前記プッシュロッドとの間には、グリス溜りがあり、
前記ドレン滞留部内の空気を該グリス溜りに流入するためのエア流入チューブが設けられ、
該エア流入チューブは、該水分流入防止ガイドから上方に、上限センサよりも上まで伸びていることを特徴とする請求項２に記載のドレントラップ。
【請求項７】
前記制御部は、前記電磁弁に対して、一定時間ごとに、ドレンを排出する指示とドレンを滞留する指示とを行い、前記ドレン滞留部内の圧力を下げることを特徴とする請求項１に記載のドレントラップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ドレントラップに関し、詳しくは、ストレーナ不要なドレントラップの技術に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
一般的に、圧縮空気回路で発生するドレンを排出する装置としてドレントラップが用いられている。
ドレントラップからのドレンの排出量、排出タイミングを制御する方法として、電磁弁を用いる方法がある。
しかしながら、一般的な電磁弁は、制御する弁の大きさが限られ、オリフィスの径が４ｍｍ程度までの大きさに制限されてしまう場合が多い。径が小さいと、細かな異物で詰まりやすいし、詰まりを防止するためには、ドレントラップの上流にストレーナ等の異物を除く器具を配置する必要があった。
また、電磁弁のオリフィスの径を大きくしようとすると、電磁コイルが大きい大型の電磁弁を用いる必要があり、装置が大きくなってしまっていた。
そこで、電磁弁以外の方法でドレンの排出部の径を大きくする技術が求められていた。
【０００３】
このような問題に対して、従来からも様々な技術が提案されている。例えば、ストレーナ等を設ける必要がないドレン排出弁接続構造（特許文献１参照）が提案され、公知技術となっている。より詳しくは、ドレン槽内のドレン排出口付近に排出口の内側をほぼ覆うようにスラッジ防護フェンスを設け、スラッジ防護フェンスは、平面がくの字状で高さはドレン排出口の上端高さよりも高い、多数の通孔を有する壁体と、固定のためのフランジ部とからなり、ドレン槽底部に堆積したスラッジ等の異物は手動ドレンバルブを開くことにより排出する技術である。
しかしながら、上記技術提案では、必要に応じて、手動的にバルブを開くことでドレンを排出しなければならず、上記問題点の解決には至っていない。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－２９３３０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、電磁弁による自動排出式のドレン排出装置において、ドレンの排出部の径が大きく、ストレーナが不要であるドレントラップを提供することを課題とするものである。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明は、圧縮空気圧回路内のドレン水を排出するドレン排出装置において、ドレン流入口を持つドレン滞留部と、ドレン排出部と、ドレン滞留部の空気を取入れる空気取り入れ口と、から成り、該ドレン排出部は、ドレン排出口と、ドレン排出口に端部が圧接可能なプッシュロッドと、該プッシュロッドにピストンロッドが接続されたエアシリンダと、該空気取り入れ口からの空気を該エアシリンダへ送る電磁弁と、該電磁弁を制御する制御部と、から成り、該エアシリンダは、該プッシュロッドを軸方向に移動可能であり、該制御部は、ドレンを該ドレン滞留部に滞留させる際、該プッシュロッドの端部が該ドレン排出口に圧接するように、該プッシュロッドを移動させると共に、該ドレン滞留部からドレンを排出する際、該プッシュロッドの端部がドレン排出口から離隔するように、該プッシュロッドを移動させる手段を採る。
【０００７】
また、本発明は、水位センサを備え、該水位センサは、水位の上限を検知する上限センサと、水位の下限を検知する下限センサと、から成り、前記制御部は、ドレンの水位が上限センサの高さ以上となった際、ドレンを排出する指示を前記電磁弁に送ると共に、ドレンの水位が該下位センサの高さ未満となった際、ドレンを滞留する指示を前記電磁弁に送る手段を採る。
【０００８】
さらに、本発明は、前記電磁弁が３ポートであり、前記エアシリンダは、単動式であり、前記プッシュロッドの端部が前記ドレン排出口から離れる方向に付勢されるばねを持つ手段を採る。
【０００９】
またさらに、本発明は、前記電磁弁が４ポートであり、前記エアシリンダは復動式である手段を採る。
【００１０】
さらにまた、本発明は、前記ドレン滞留部の空気を排出する排気口と、空気排出用電磁弁と、を持ち、該空気排出用電磁弁を開放し、前記ドレン滞留部内の空気を、前記ドレン排出口に接続したドレン排出管内に排出する手段を採る。
（【００１１】以降は省略されています）
