特許ウォッチ

公開番号2025096381
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025061819,2024009593
出願日2025-04-03,2019-11-29
発明の名称放送受信装置
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類H04N 21/43 20110101AFI20250619BHJP(電気通信技術)
要約【課題】高度デジタル放送サービスをより好適に送信または受信する技術を提供する。
【解決手段】放送送出システムから伝送される放送波に含まれるNTPを用いて時刻管理を行う放送受信装置であって、前記放送波を受信する受信部と、映像及び音声の提示の同期処理を行うための第1のNTPシステムクロックと、字幕の表示の同期処理を行うための第2のNTPシステムクロックと、を備え、前記受信部が、映像及び音声の提示に用いる時刻についてのうるう秒調整の処理の種類を示す第1の記述子と、字幕の表示に用いる時刻についてのうるう秒調整の処理の種類を示す第2の記述子とを受信し、前記第1の記述子の値と前記第2の記述子の値が異なる値を示している場合に、前記第1のNTPシステムクロックにおけるうるう秒調整について、前記第1の記述子の値が示すうるう秒調整の処理ではなく前記第2の記述子の値が示すうるう秒調整の処理を行うように構成する。

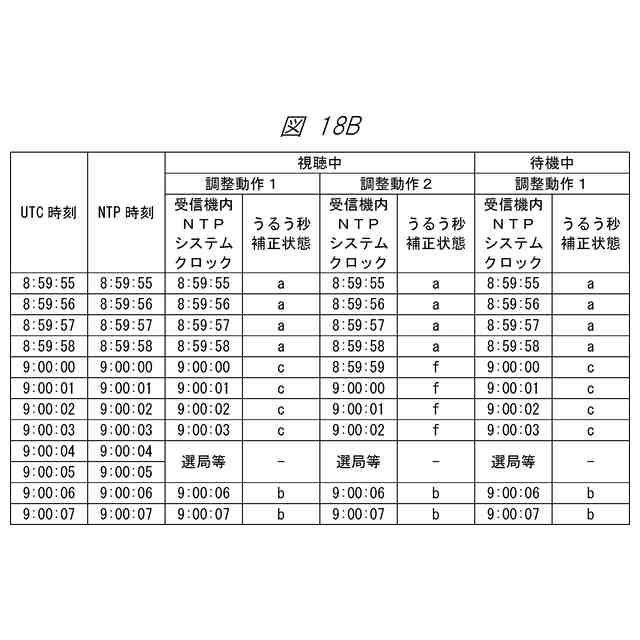

【選択図】図18B
特許請求の範囲【請求項１】
放送送出システムから伝送される放送波に含まれるＮＴＰを用いて時刻管理を行う放送受信装置であって、
前記放送波を受信する受信部と、
映像及び音声の提示の同期処理を行うための第１のＮＴＰシステムクロックと、
字幕の表示の同期処理を行うための第２のＮＴＰシステムクロックと、
を備え、
前記受信部が、映像及び音声の提示に用いる時刻についてのうるう秒調整の処理の種類を示す第１の記述子と、字幕の表示に用いる時刻についてのうるう秒調整の処理の種類を示す第２の記述子とを受信し、前記第１のＮＴＰシステムクロックにおけるうるう秒調整について、前記第１の記述子の値および前記第２の記述子の値のうち最頻の値が示すうるう秒調整の処理を行う、
放送受信装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、放送送信技術または放送受信技術に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来のアナログ放送サービスに替わり、１９９０年代後半より各国でデジタル放送サービスが開始された。デジタル放送サービスは、誤り訂正技術を用いた放送品質の向上、圧縮符号化技術を用いた多チャンネル化およびＨＤ（ＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）化、ＢＭＬ（ＢｒｏａｄｃａｓｔＭａｒｋｕｐＬａｎｇｕａｇｅ）やＨＴＭＬ５（ＨｙｐｅｒＴｅｘｔＭａｒｋｕｐＬａｎｇｕａｇｅｖｅｒｓｉｏｎ５）を用いたサービスのマルチメディア化、等を実現した。
【０００３】
近年では、さらなる周波数使用効率の向上、高解像度化や高機能化を目的として、各国において、高度デジタル放送方式の検討が進められている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１４４２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
現行のデジタル放送はサービスを開始してから既に１０年以上を経過しており、現行のデジタル放送サービスを受信可能な放送受信装置が充分に普及している。このため、現在検討を進めている高度デジタル放送サービスを開始するにあたっては、現行のデジタル放送サービスとの互換性を考慮する必要がある。即ち、現行のデジタル放送サービスの視聴環境を維持しつつ、映像信号のＵＨＤ（ＵｌｔｒａＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）化等を実現することが好ましい。
【０００６】
デジタル放送サービスでＵＨＤ放送を実現する技術として特許文献１に記載のシステムがある。しかしながら、特許文献１に記載のシステムは現行のデジタル放送に置き換えるものであり、現行のデジタル放送サービスの視聴環境の維持を考慮したものではない。
【０００７】
本発明の目的は、現行のデジタル放送サービスとの互換性も考慮した、より高機能な高度デジタル放送サービスをより好適に送信または受信する技術を提供することである。
【課題を解決するための手段】
【０００８】
前記課題を解決するための手段として、特許請求の範囲に記載の技術を用いる。
【０００９】
一例を挙げるならば、放送送出システムから伝送される放送波に含まれるＮＴＰを用いて時刻管理を行う放送受信装置であって、前記放送波を受信する受信部と、映像及び音声の提示の同期処理を行うための第１のＮＴＰシステムクロックと、字幕の表示の同期処理を行うための第２のＮＴＰシステムクロックと、を備え、前記受信部が、映像及び音声の提示に用いる時刻についてのうるう秒調整の処理の種類を示す第１の記述子と、字幕の表示に用いる時刻についてのうるう秒調整の処理の種類を示す第２の記述子とを受信し、前記第１のＮＴＰシステムクロックにおけるうるう秒調整について、前記第１の記述子の値および前記第２の記述子の値のうち最頻の値が示すうるう秒調整の処理を行う、放送受信装置を用いる。
【発明の効果】
【００１０】
本発明によれば、高度デジタル放送サービスをより好適に送信または受信する技術を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
