公開番号2025097592
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023213850
出願日2023-12-19
発明の名称栗の実回収作業車両
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01D 51/00 20060101AFI20250624BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】栗などを拾い集める従来の拾集機については、栗のイガを除去しながら十分に良好な作業性で栗の実を回収することができる栗収穫作業が必ずしも実現されていないことに本発明者は気付いた。

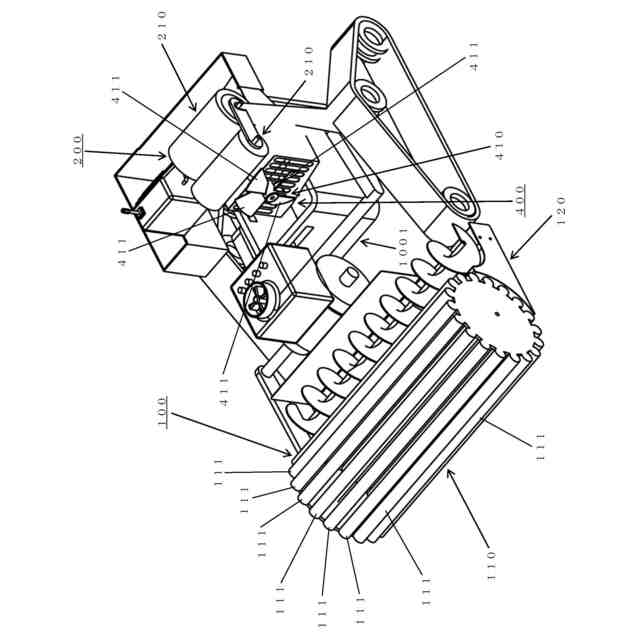

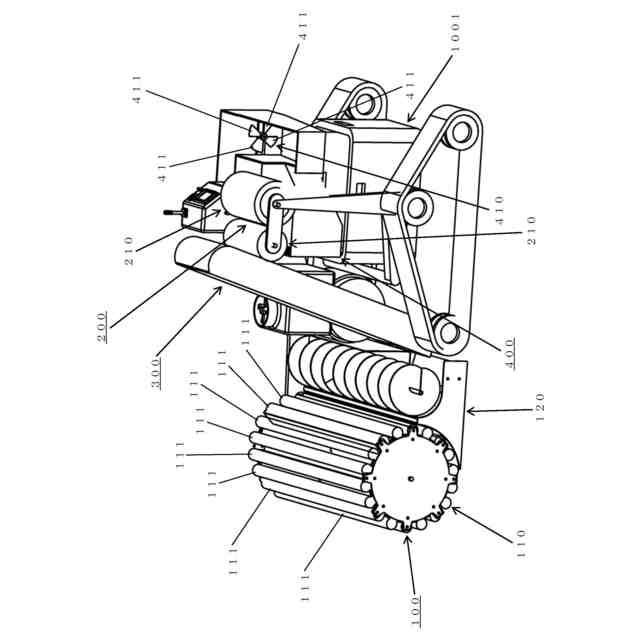

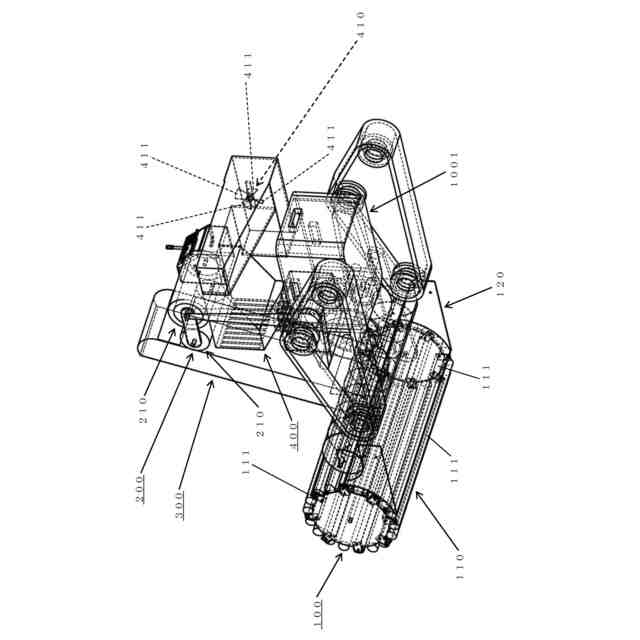

【解決手段】地表の栗の実を収容する栗の実収容部100を備えており、栗の実収容部100は、所定の棒材弾力をもつ複数の棒材111が所定の棒材間隔で円筒状に配設されている回転かご状部材110と、プレート上面が回転かご状部材110の形状に沿うように湾曲する、回転かご状部材110の下方へ設けられたプレート部材120と、を有し、複数の棒材111の長手方向は、回転かご状部材110の回転軸の方向と一致し、回転かご状部材110の回転にともない、複数の棒材111の間の隙間から回転かご状部材110のかご内部へ押込まれた栗の実はかご内部へ収容される栗の実回収作業車両である。

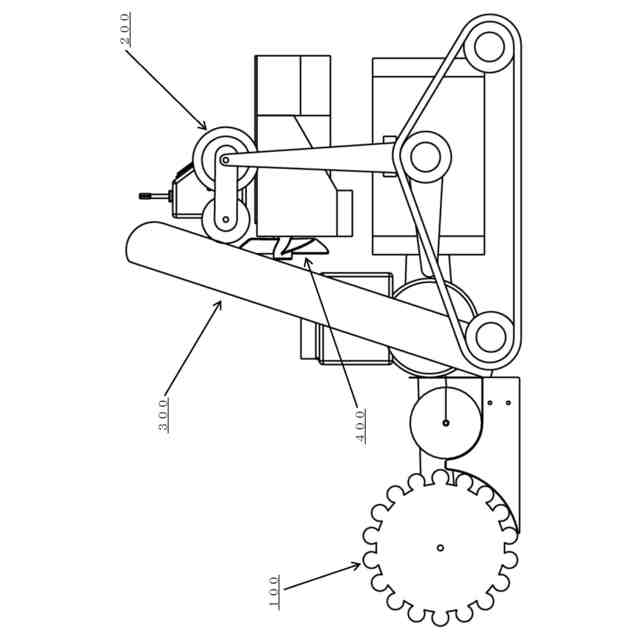

【選択図】図1
特許請求の範囲【請求項１】
走行しながら栗の実を回収する栗の実回収作業車両であって、
地表の前記栗の実を収容する栗の実収容部を備えており、
前記栗の実収容部は、所定の棒材弾力をもつ複数の棒材が所定の棒材間隔で円筒状に配設されている回転かご状部材と、プレート上面が前記回転かご状部材の形状に沿うように湾曲する、前記回転かご状部材の下方へ設けられたプレート部材と、を有し、
前記複数の棒材の長手方向は、前記回転かご状部材の回転軸の方向と一致し、
前記回転かご状部材の回転にともない、前記複数の棒材の間の隙間から前記回転かご状部材のかご内部へ押込まれた前記栗の実は前記かご内部へ収容されることを特徴とする栗の実回収作業車両。
続きを表示（約 590 文字）【請求項２】
前記栗の実は前記複数の棒材の間の前記隙間から前記かご内部へ押込まれるが、前記栗および前記栗の実を覆う前記栗のイガは前記複数の棒材の間の前記隙間から前記かご内部へ押込まれないように、前記所定の棒材弾力および前記所定の棒材間隔は設定されていることを特徴とする請求項１に記載の栗の実回収作業車両。
【請求項３】
前記複数の棒材と前記プレート部材との間の隙間は、車体前側から車体後側へ向かって狭くなることを特徴とする請求項２に記載の栗の実回収作業車両。
【請求項４】
前記栗の実収容部は、地表の前記栗の実を収容する機能のみならず、地表の前記栗および前記栗のイガを拾上げて後方へ向かって送出する機能も有し、
前記回転かご状部材の前記回転により、前記複数の棒材と前記プレート部材との間のスペースへ入込んだ前記栗および前記栗のイガは拾上げられて後方へ向かって送出されることを特徴とする請求項３に記載の栗の実回収作業車両。
【請求項５】
前記栗および前記栗のイガが前記回転かご状部材から離脱して後方へ向かって送出されるように、前記回転かご状部材の前記回転にともなう前記栗および前記栗のイガのつれ回りを阻止するストッパー部材が前記回転かご状部材の後面近傍へ取付けられていることを特徴とする請求項４に記載の栗の実回収作業車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、栗園などで利用される栗の実回収作業車両に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
回転可能なドラムと、ドラムの一部周面を覆うようにドラムとの間に間隔をあけて配設され、ドラムの下部との間に被拾集物を受入れる受入部を形成するとともに、受入部より上方においてドラムとの間に被拾集物を排出する排出部を形成するカバーと、ドラムの周囲に突設され、ドラムの回転に伴って受入部から受入れた被拾集物をカバーの内周に沿って押上げ排出部から排出する押上部材と、を備えた、栗などを拾い集める拾集機が知られている（たとえば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－６６３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、本発明者は、ユーザーのさまざまなニーズを考慮し、便利な機能が栗園などで利用される作業車両へつぎつぎと実装される趨勢はますます加速すると考えている。
【０００５】
しかしながら、栗園などで利用される従来の作業車両については、便利な機能を利用するときの使い勝手が必ずしもよくないことに本発明者は気付いた。
【０００６】
より具体的には、栗などを拾い集める従来の拾集機については、栗のイガを除去しながら十分に良好な作業性で栗の実を回収することができる栗収穫作業が必ずしも実現されていないことに本発明者は気付いた。
【０００７】
本発明は、上述された従来の課題を考慮し、使い勝手を向上することができる栗の実回収作業車両を提供することを目的とする。
【課題を解決するための手段】
【０００８】
第１の本発明は、走行しながら栗の実を回収する栗の実回収作業車両であって、
地表の前記栗の実を収容する栗の実収容部を備えており、
前記栗の実収容部は、所定の棒材弾力をもつ複数の棒材が所定の棒材間隔で円筒状に配設されている回転かご状部材と、プレート上面が前記回転かご状部材の形状に沿うように湾曲する、前記回転かご状部材の下方へ設けられたプレート部材と、を有し、
前記複数の棒材の長手方向は、前記回転かご状部材の回転軸の方向と一致し、
前記回転かご状部材の回転にともない、前記複数の棒材の間の隙間から前記回転かご状部材のかご内部へ押込まれた前記栗の実は前記かご内部へ収容されることを特徴とする栗の実回収作業車両である。
【０００９】
第２の本発明は、前記栗の実は前記複数の棒材の間の前記隙間から前記かご内部へ押込まれるが、前記栗および前記栗の実を覆う前記栗のイガは前記複数の棒材の間の前記隙間から前記かご内部へ押込まれないように、前記所定の棒材弾力および前記所定の棒材間隔は設定されていることを特徴とする第１の本発明の栗の実回収作業車両である。
【００１０】
第３の本発明は、前記複数の棒材と前記プレート部材との間の隙間は、車体前側から車体後側へ向かって狭くなることを特徴とする第２の本発明の栗の実回収作業車両である。
（【００１１】以降は省略されています）
