公開番号2025098602
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214846
出願日2023-12-20
発明の名称調製設備
出願人井関農機株式会社
代理人
主分類B02B 5/02 20060101AFI20250625BHJP(破砕,または粉砕;製粉のための穀粒の前処理)
要約【課題】
本発明は、米選機の作業状況に応じて籾摺ロール間隙を適切にすることを目的とする。
【解決手段】
籾摺選別機と米選機を通信で接続し、籾摺選別機には、籾摺ロールを備え、米選機には選別筒で選別される小米の重量を検出する小米用重量計を設け、単位時間当たりの小米用重量が設定以上の場合に、籾摺ロール間隙を小さくする制御を行うことを特徴とする調製設備とする。
【選択図】図1
特許請求の範囲【請求項１】
籾摺選別機と米選機を通信で接続し、籾摺選別機には、籾摺ロールを備え、米選機には選別筒で選別される小米の重量を検出する小米用重量計を設け、単位時間当たりの小米用重量が設定以上の場合に、籾摺ロール間隙を小さくする制御を行うことを特徴とする調製設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、籾摺選別機と米選機を備える調製設備に関するものである。
続きを表示（約 860 文字）【背景技術】
【０００２】
籾摺選別機と米選機を通信で接続する技術が特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開2019-37966号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、米選機の作業状況に応じて籾摺ロール間隙を適切にすることを目的とする。
【課題を解決するための手段】
【０００５】
上記の目的を達成するために、第１の発明は、
籾摺選別機と米選機を通信で接続し、籾摺選別機には、籾摺ロールを備え、米選機には選別筒で選別される小米の重量を検出する小米用重量計を設け、単位時間当たりの小米用重量が設定以上の場合に、籾摺ロール間隙を小さくする制御を行うことを特徴とする調製設備とする。
【発明の効果】
【０００６】
本発明によれば、米（青米）が多い場合、脱ぷが上がりにくい場合が多いので、適切に対応することができる。
【図面の簡単な説明】
【０００７】

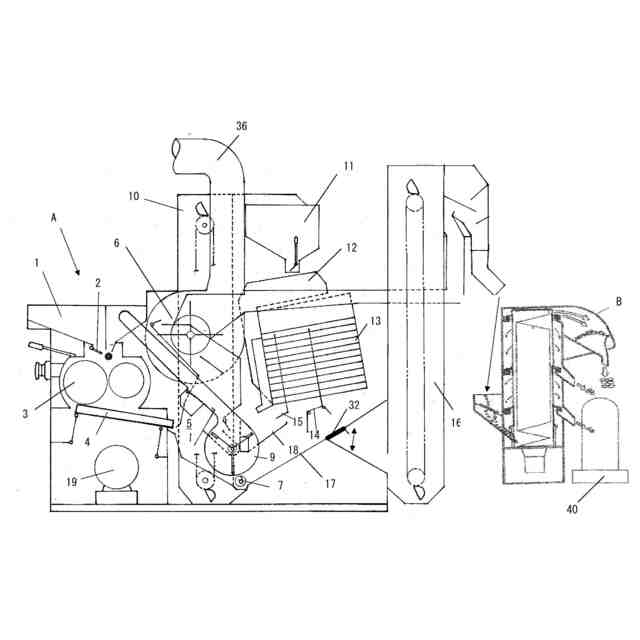

正面から見た籾摺選別機の内部を説明する図

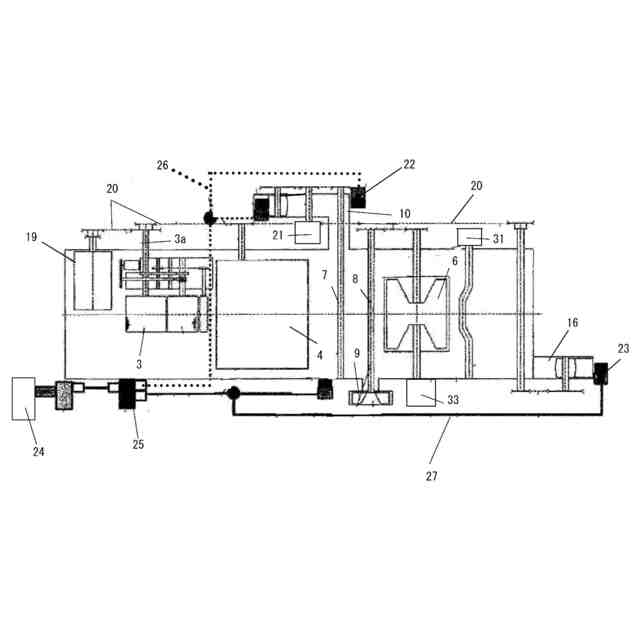

平面から見た籾摺選別機の伝動構造を説明する図

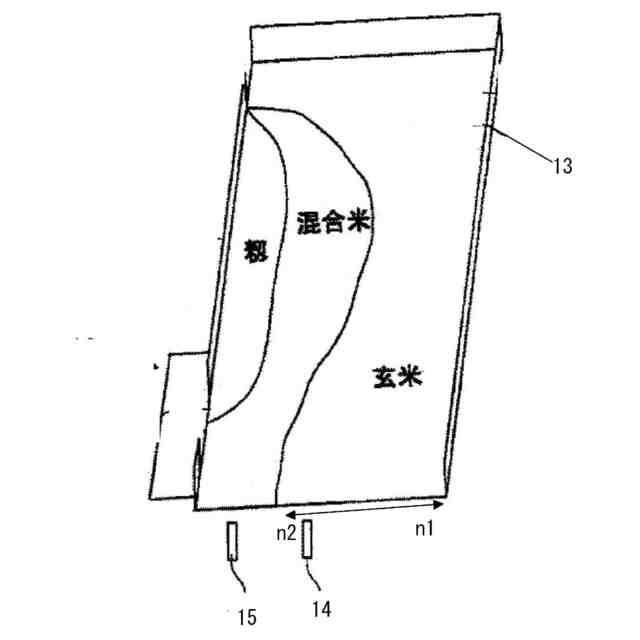

揺動選別板の選別分布を説明する図

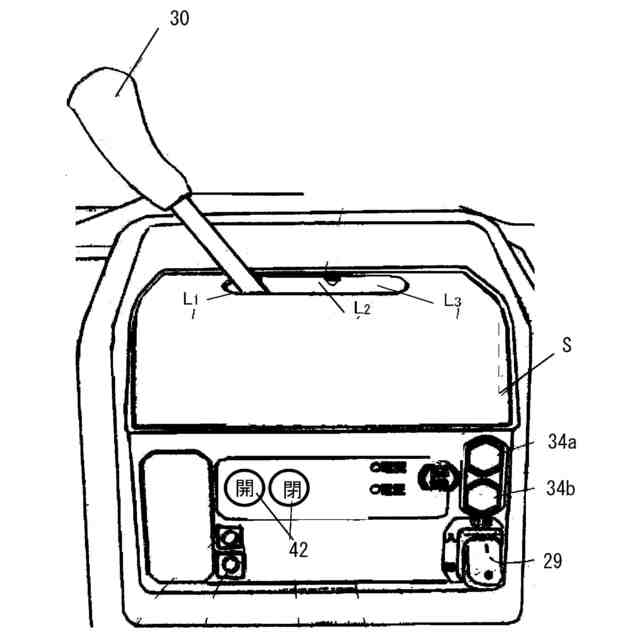

操作盤図

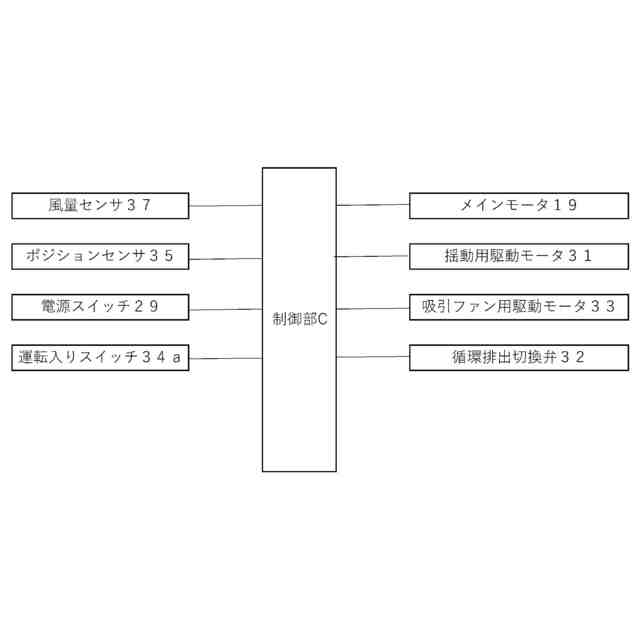

ブロック図
【発明を実施するための形態】
【０００８】
本実施の形態の籾摺選別機Aについて説明する。
【０００９】
籾摺選別機Aの左右一側に籾を収容する籾収容ホッパ１を設け、籾収容ホッパ１の底部には籾供給用シャッタ２を設け、籾供給用シャッタ２の下方には、籾を脱ぷする左右一対の籾摺ロール３を設ける。
【００１０】
籾摺ロール３の下方には、脱ぷされた籾と玄米の混合米を機体左右中央側に移送する移送棚４を設け、移送棚４の排出側は、混合米から籾殻を吸引する風選部５に対向する。
（【００１１】以降は省略されています）
