公開番号2025098311
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214355
出願日2023-12-20
発明の名称車両管理システムおよび車両管理方法
出願人住友電気工業株式会社,住友電装株式会社,株式会社オートネットワーク技術研究所,トヨタ自動車株式会社
代理人弁理士法人ワンディ-IPパ-トナ-ズ
主分類H04L 12/28 20060101AFI20250625BHJP(電気通信技術)
要約【課題】車載ネットワークの設定変更をより確実に行う。
【解決手段】車両管理システムは、車両における車載ネットワークに関するネットワーク情報を取得する取得部と、前記取得部によって取得された前記ネットワーク情報を、IEEE802.1Qccの規格に従うCentralized Network Configurationが行う設定に必要な設定情報に変換する変換処理を行う変換部と、前記変換部によって変換された前記設定情報を、IEEE802.1Qccの規格に従うCentralized User Configurationへ通知する通知処理を行う通知部とを備える。
【選択図】図3
特許請求の範囲【請求項１】
車両における車載ネットワークに関するネットワーク情報を取得する取得部と、
前記取得部によって取得された前記ネットワーク情報を、ＩＥＥＥ８０２．１Ｑｃｃの規格に従うＣｅｎｔｒａｌｉｚｅｄＮｅｔｗｏｒｋＣｏｎｆｉｇｕｒａｔｉｏｎが行う設定に必要な設定情報に変換する変換処理を行う変換部と、
前記変換部によって変換された前記設定情報を、ＩＥＥＥ８０２．１Ｑｃｃの規格に従うＣｅｎｔｒａｌｉｚｅｄＵｓｅｒＣｏｎｆｉｇｕｒａｔｉｏｎへ通知する通知処理を行う通知部とを備える、車両管理システム。
続きを表示（約 1,000 文字）【請求項２】
前記ネットワーク情報は、前記車載ネットワークにおいて提供されるサービスの情報を含む、請求項１に記載の車両管理システム。
【請求項３】
前記車載ネットワークは、前記車載ネットワークにおいてサービスを提供する機能部を含み、
前記ネットワーク情報は、前記機能部の情報を含む、請求項１または請求項２に記載の車両管理システム。
【請求項４】
前記取得部は、前記車両外の外部装置から前記ネットワーク情報を取得する、請求項１または請求項２に記載の車両管理システム。
【請求項５】
前記設定情報は、前記ＣｅｎｔｒａｌｉｚｅｄＵｓｅｒＣｏｎｆｉｇｕｒａｔｉｏｎおよび前記ＣｅｎｔｒａｌｉｚｅｄＮｅｔｗｏｒｋＣｏｎｆｉｇｕｒａｔｉｏｎ間において用いられるＵｓｅｒＮｅｔｗｏｒｋＩｎｔｅｒｆａｃｅ情報である、請求項１または請求項２に記載の車両管理システム。
【請求項６】
前記ネットワーク情報は、前記車載ネットワークにおいて提供されるサービスの情報を含み、
前記変換部は、前記サービスと前記ＵｓｅｒＮｅｔｗｏｒｋＩｎｔｅｒｆａｃｅ情報との対応関係を示す対応情報を用いて前記変換処理を行う、請求項５に記載の車両管理システム。
【請求項７】
前記通知部は、前記設定情報を要求するための要求情報を前記ＣｅｎｔｒａｌｉｚｅｄＵｓｅｒＣｏｎｆｉｇｕｒａｔｉｏｎから受信した場合、前記通知処理を行う、請求項１または請求項２に記載の車両管理システム。
【請求項８】
前記車両管理システムは、さらに、
前記車載ネットワークの構成の変化を検知する検知部を備え、
前記通知部は、前記検知部によって前記変化が検知された場合、前記通知処理を行う、請求項１または請求項２に記載の車両管理システム。
【請求項９】
車両管理システムにおける車両管理方法であって、
車載ネットワークに関するネットワーク情報を取得するステップと、
取得した前記ネットワーク情報を、ＩＥＥＥ８０２．１Ｑｃｃの規格に従うＣｅｎｔｒａｌｉｚｅｄＮｅｔｗｏｒｋＣｏｎｆｉｇｕｒａｔｉｏｎが行う設定に必要な設定情報に変換する変換処理を行うステップと、
変換した前記設定情報を、ＩＥＥＥ８０２．１Ｑｃｃの規格に従うＣｅｎｔｒａｌｉｚｅｄＵｓｅｒＣｏｎｆｉｇｕｒａｔｉｏｎへ通知する通知処理を行うステップとを含む、車両管理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両管理システムおよび車両管理方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
車載ネットワークの構成の設定変更を行う技術が開発されている。たとえば、特許文献１（国際公開第２０２０／１４５３３４号）には、以下のような技術が開示されている。すなわち、車両用制御装置は、複数の中継器からなる車両ネットワークが内部に構築された車両の状態と前記複数の中継器それぞれに設定する制御内容を対応付けた制御シナリオに基づき、前記複数の中継器を制御する。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／１４５３３４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、ＳＤＮ（ＳｏｆｔｗａｒｅＤｅｆｉｎｅｄＮｅｔｗｏｒｋ）技術を用いて車載ネットワークの構成の設定変更を動的に行うことが可能な車両の開発が進められている。ここで、ＩＥＥＥ（登録商標）８０２．１Ｑｃｃの規格では、当該設定変更を動的に行う方法が規定されている。
【０００５】
ＩＥＥＥ８０２．１Ｑｃｃの規格に従って、車載ネットワークの設定変更を動的に行う場合において、当該規格に従って通信を行うことができない装置が車載ネットワークに含まれている可能性がある。この場合、車載ネットワークの設定変更が困難であるという問題がある。
【０００６】
本開示は、上述の課題を解決するためになされたもので、その目的は、車載ネットワークの設定変更をより確実に行うことが可能な車両管理システムおよび車両管理方法を提供することである。
【課題を解決するための手段】
【０００７】
本開示の車両管理システムは、車両における車載ネットワークに関するネットワーク情報を取得する取得部と、前記取得部によって取得された前記ネットワーク情報を、ＩＥＥＥ８０２．１Ｑｃｃの規格に従うＣｅｎｔｒａｌｉｚｅｄＮｅｔｗｏｒｋＣｏｎｆｉｇｕｒａｔｉｏｎが行う設定に必要な設定情報に変換する変換処理を行う変換部と、前記変換部によって変換された前記設定情報を、ＩＥＥＥ８０２．１Ｑｃｃの規格に従うＣｅｎｔｒａｌｉｚｅｄＵｓｅｒＣｏｎｆｉｇｕｒａｔｉｏｎへ通知する通知処理を行う通知部とを備える。
【０００８】
本開示の一態様は、このような特徴的な処理部を備える車両管理システムとして実現され得るだけでなく、かかる特徴的な処理のステップをコンピュータに実行させるためのプログラムとして実現され得る。また、本開示の一態様は、車両管理システムの一部または全部を実現する半導体集積回路として実現され得る。
【発明の効果】
【０００９】
本開示によれば、車載ネットワークの設定変更をより確実に行うことができる。
【図面の簡単な説明】
【００１０】

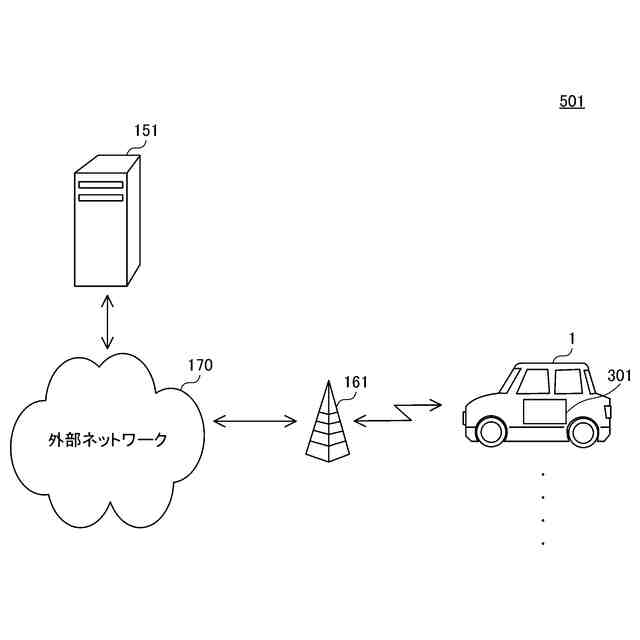

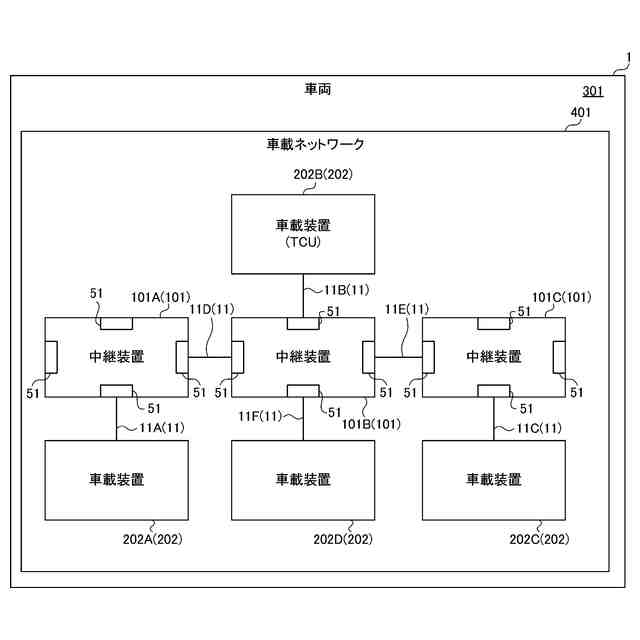

図１は、本開示の実施の形態に係る通信システムの構成の一例を示す図である。

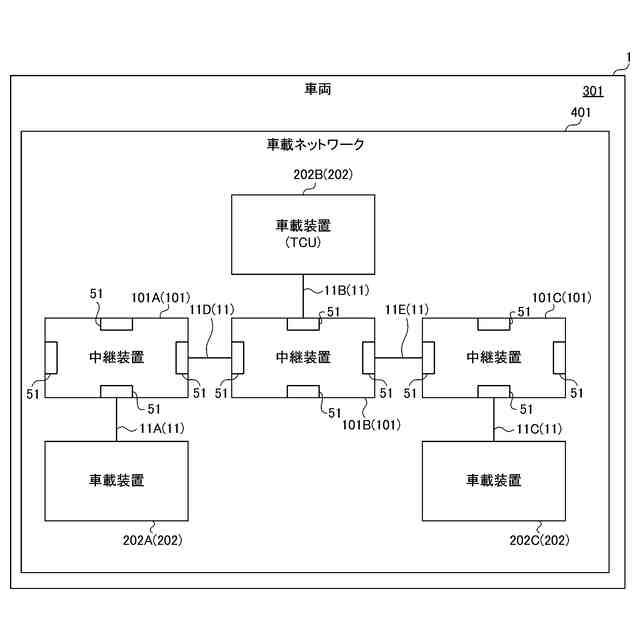

図２は、本開示の実施の形態に係る車両管理システムの構成の一例を示す図である。

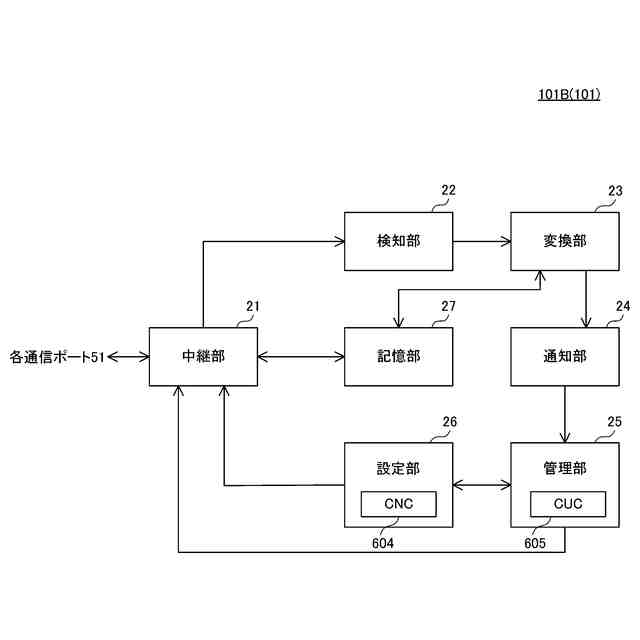

図３は、本開示の実施の形態に係る中継装置の構成の一例を示す図である。
図４は、本開示の実施の形態に係る車両管理システムにおける新規ネットワークの構成の一例を示す図である。

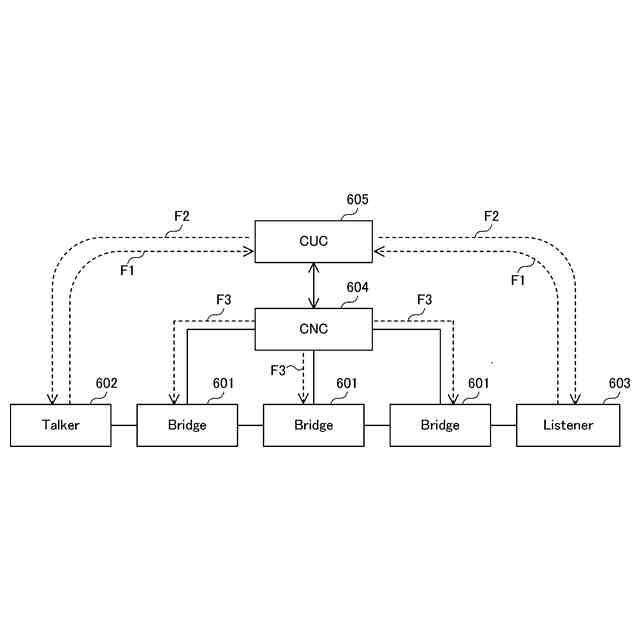

図５は、ＩＥＥＥ８０２．１Ｑｃｃの規格において規定されている完全集中型モデルを示す図である。
図６は、本開示の実施の形態に係るサーバが保持するネットワーク情報の一例を示す図である。

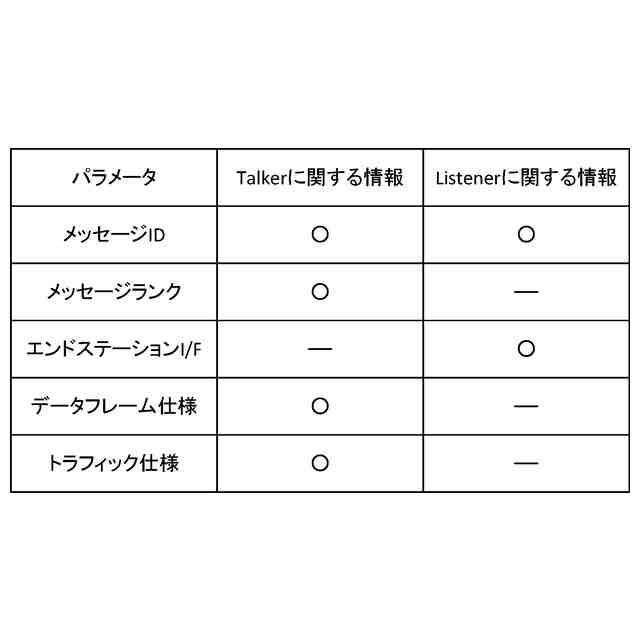

図７は、ＩＥＥＥ８０２．１Ｑｃｃにおいて規定されるＵＮＩ情報の内容を示す図である。

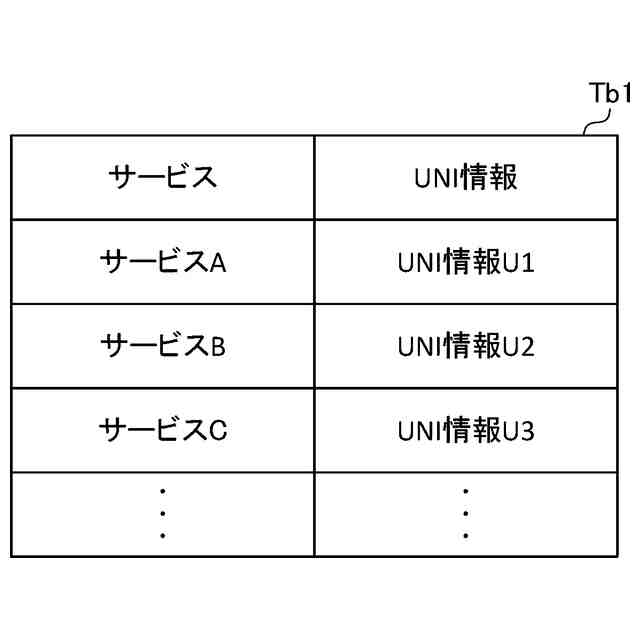

図８は、本開示の実施の形態に係る中継装置が保存する対応テーブルの一例を示す図である。

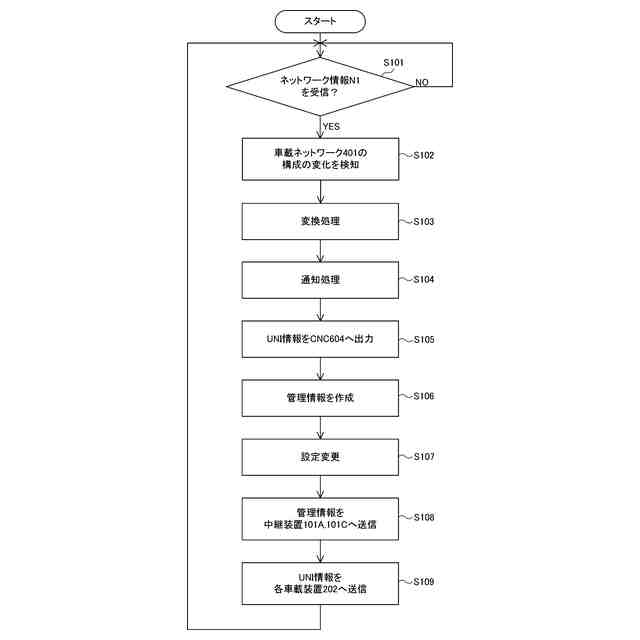

図９は、本開示の実施の形態に係る中継装置が変換処理を行う際の動作手順を定めたフローチャートである。
図１０は、本開示の実施の形態に係る通信システムにおけるサーバ、中継装置および車載装置の処理のシーケンスの一例を示す図である。
図１１は、本開示の実施の形態に係るサーバの変形例１が保持するネットワーク情報の一例を示す図である。
図１２は、本開示の実施の形態に係る中継装置の変形例２の構成を示す図である。
図１３は、本開示の実施の形態に係る中継装置の変形例３の構成を示す図である。
図１４は、本開示の実施の形態に係る車載装置の変形例３の構成を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
