公開番号2025098460
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214598
出願日2023-12-20
発明の名称インバータ一体型電動圧縮機及びその製造方法
出願人サンデン株式会社
代理人個人
主分類F04B 39/00 20060101AFI20250625BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】インバータ収容部を閉塞するカバーの重量と生産コストを削減しながら、共振による振動・騒音を抑制し、高電圧となる電気部品も支障無く避けることができるインバータ一体型電動圧縮機を提供する。

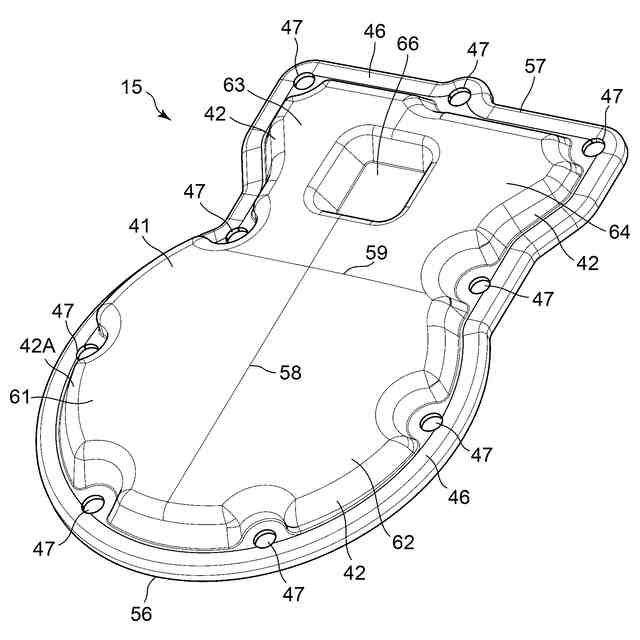

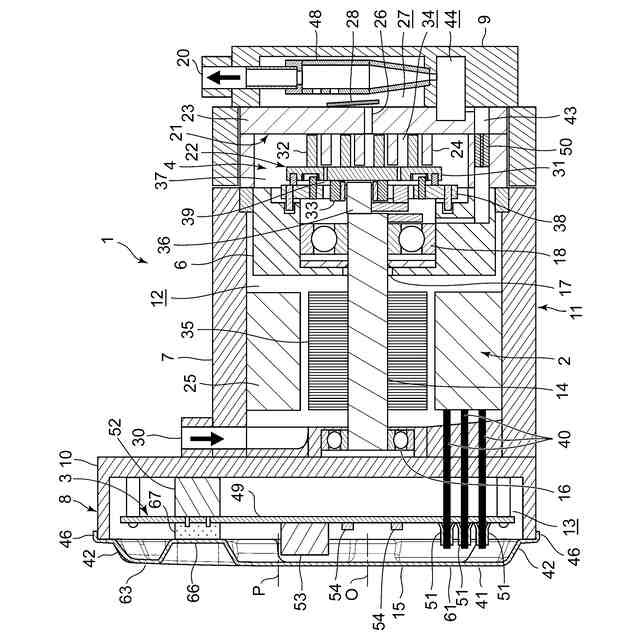

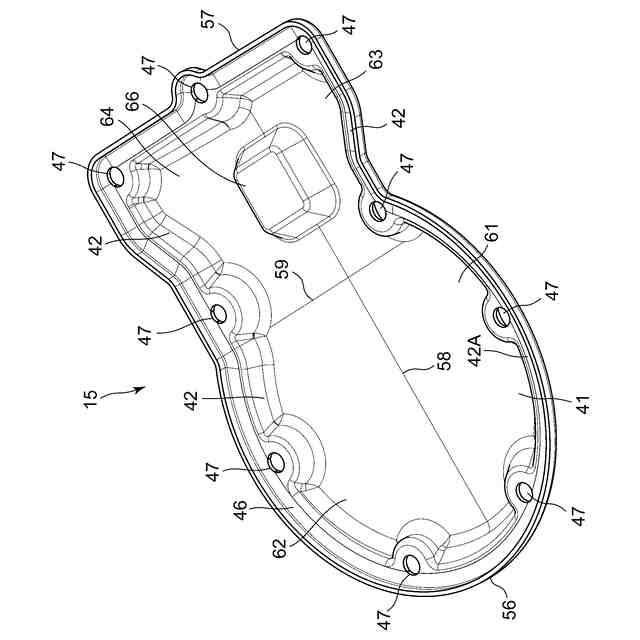

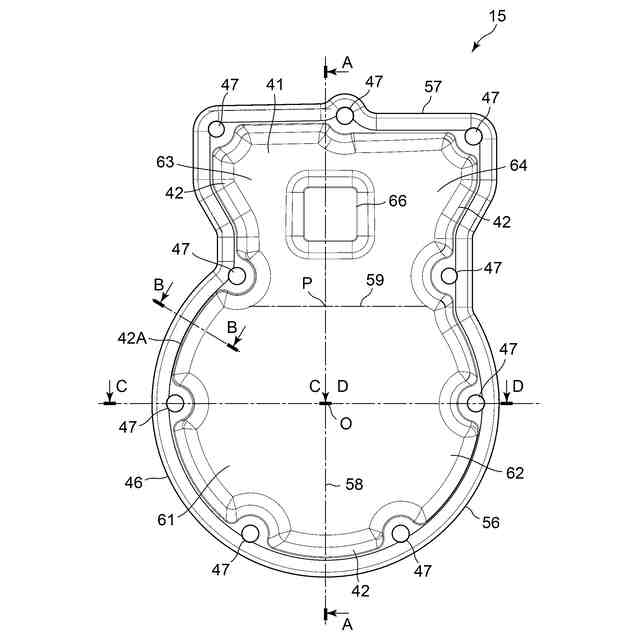

【解決手段】インバータ収容部13を閉塞するカバー15を備える。カバー15は、上壁部41と、上壁部の外周に連続して形成された縦壁部42と、縦壁部の外周から連続して外方に張り出し、ハウジング11に取り付けられるシールフランジ部46を有する板金から成る。上壁部41を、平坦面61と、この平坦面から連続して外周方向に低くなる曲面63とから構成する。
【選択図】図1
特許請求の範囲【請求項１】
モータと圧縮機構が内蔵された金属製のハウジングと、前記モータを駆動するためのインバータと、前記ハウジングに構成され、前記インバータが収容されるインバータ収容部と、該インバータ収容部を閉塞する金属製のカバーを備えたインバータ一体型電動圧縮機において、
前記カバーは、上壁部と、該上壁部の外周に連続して形成された縦壁部と、該縦壁部の外周から連続して外方に張り出し、前記ハウジングに取り付けられるシールフランジ部を有する板金から成り、
前記上壁部は、平坦面と、該平坦面から連続して外周方向に低くなる曲面と、から構成されていることを特徴とするインバータ一体型電動圧縮機。
続きを表示（約 1,000 文字）【請求項２】

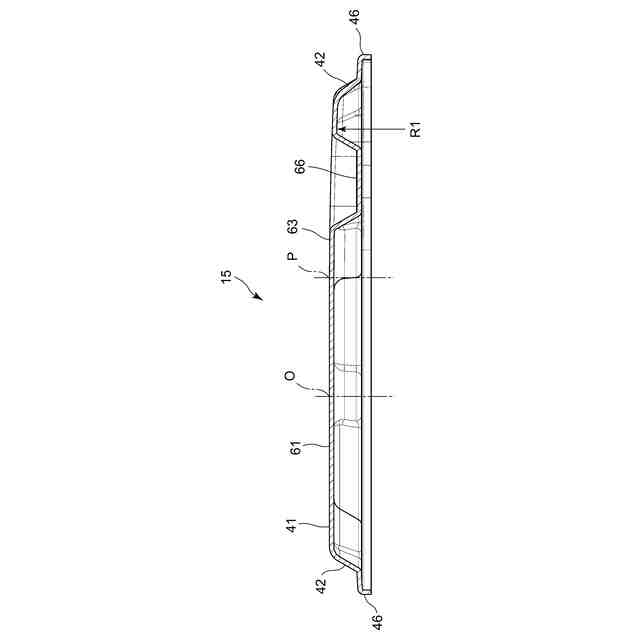

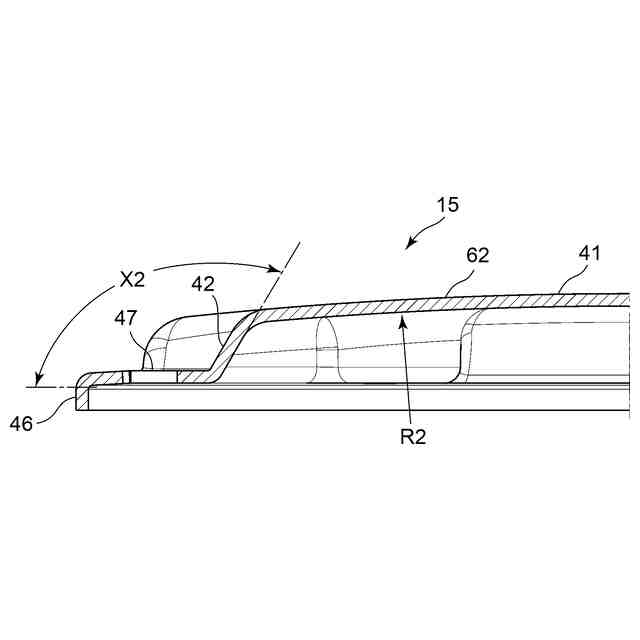

前記上壁部の曲面の曲率半径、及び／又は、前記縦壁部が前記シールフランジ部から立ち上がる角度の調整により、前記カバーの固有振動数が上げられていることを特徴とする請求項１に記載のインバータ一体型電動圧縮機。
【請求項３】
前記上壁部の曲面の曲率半径は、前記カバーの長手方向と短手方向とで異なる値とされていることを特徴とする請求項２に記載のインバータ一体型電動圧縮機。
【請求項４】
前記インバータは、複数の電気部品を有し、前記上壁部の平坦面は、他の前記電気部品に比較して電圧が高くなる高電圧の前記電気部品に対応する位置に形成されていることを特徴とする請求項１に記載のインバータ一体型電動圧縮機。
【請求項５】
前記高電圧の電気部品は、前記インバータ収容部の外縁部に配置されており、

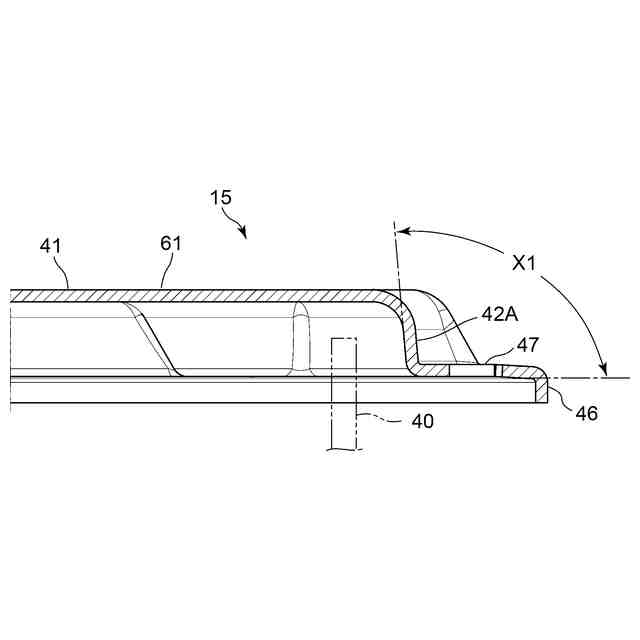

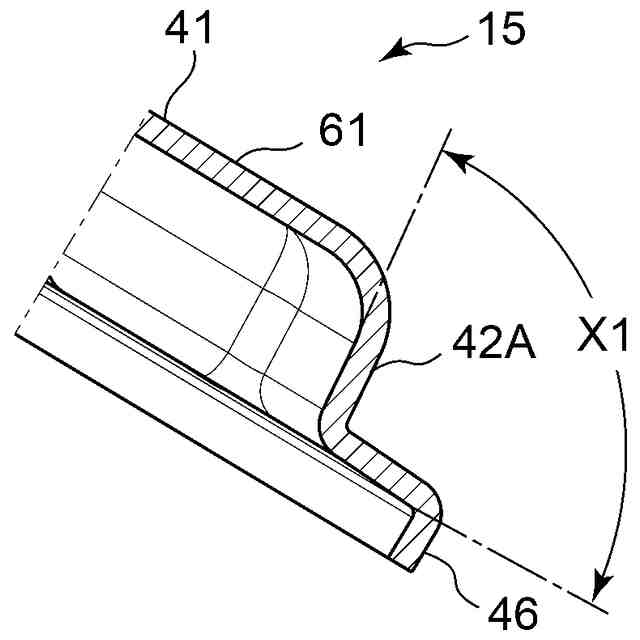

前記高電圧の電気部品に対応する位置において、前記縦壁部が前記シールフランジ部から立ち上がる角度が他の位置における角度よりも大きいことを特徴とする請求項４に記載のインバータ一体型電動圧縮機。
【請求項６】
前記上壁部の平坦面と曲面との接続部付近は、他の前記電気部品に比較して前記カバー方向の寸法が高くなる前記電気部品に対応していることを特徴とする請求項１に記載のインバータ一体型電動圧縮機。
【請求項７】
前記カバーは、前記上壁部に形成されて前記ハウジング方向に突出する凹部を備え、
該凹部は、直接、若しくは、放熱材を介して前記電気部品に当接することを特徴とする請求項４乃至請求項６のうちの何れかに記載のインバータ一体型電動圧縮機。
【請求項８】
モータと圧縮機構が内蔵された金属製のハウジングと、前記モータを駆動するためのインバータと、前記ハウジングに構成され、前記インバータが収容されるインバータ収容部と、該インバータ収容部を閉塞する金属製のカバーを備えたインバータ一体型電動圧縮機の製造方法であって、
前記カバーを、上壁部と、該上壁部の外周に連続して形成された縦壁部と、該縦壁部の外周から連続して外方に張り出し、前記ハウジングに取り付けられるシールフランジ部を有する板金から構成し、
前記上壁部の曲面の曲率半径、及び／又は、前記縦壁部が前記シールフランジ部から立ち上がる角度を調整して、前記カバーの固有振動数を上げることを特徴とするインバータ一体型電動圧縮機の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ハウジングに形成されたインバータ収容部を閉塞するカバーを備えたインバータ一体型電動圧縮機、及び、その製造方法に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来よりこの種インバータ一体型の電動圧縮機、特に車両の空調装置を構成する電動圧縮機では、金属製のハウジングに形成されたインバータ収容部（インバータケース）にインバータを収容して固定し、更にこのインバータ収容部はカバーにて閉塞していた。ここで、カバーは耐圧設計である必要がないため、通常はアルミダイカストの薄板にて構成されるが、ハウジング内の圧縮機構やモータの振動がカバーに伝わると振動して騒音が発生する。
【０００３】
この場合、圧縮機構やモータの起振力の周波数がカバーの固有振動数（固有値）に一致し或いは近似すると共振が発生し、振動・騒音が大きくなる問題があった。そこで、カバーに溝を形成してカバーの固有振動数を共振からずらす工夫をした電動圧縮機も提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特許第５５１０４９０号公報
特許第６９４８１１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、アルミダイカストにて特許文献１のような形状を作ることは、軽量化し難くなると共に、厚くすることは高さ寸法が大きくなることになるため、コンパクトな設計が難しくなる。更に、アルミダイカストの場合、アルミインゴットから鋳造（ダイカスト）した後、熱処理にて歪みを取り、切削加工を行う等、多数の工程が必要となり、二酸化炭素排出量が多くなって、カーボンニュートラルに対応し難くなる。更にまた、特許文献１の構成では固有振動数を低い方向にしかずらせない等の課題があった。
【０００６】
そこで、インバータ収容部のカバーではないが、例えば特許文献２にあるような曲面形状をカバーに採用して固有振動数を高くして共振を回避することが考えられる。しかしながら、カバーの上壁全体を曲面で構成すると、外縁部付近ではインバータを構成する電気部品にカバーが近接するため、昨今高電圧化が要求されている電動圧縮機では、高電圧の電気部品との絶縁距離を確保する上で、採用できなくなる問題があった。
【０００７】
本発明は、係る従来の技術的課題を解決するために成されたものであり、インバータ収容部を閉塞するカバーの重量と生産コストを削減しながら、共振による振動・騒音を抑制し、且つ、高電圧となる電気部品も支障無く避けることができるインバータ一体型電動圧縮機、及び、その製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明のインバータ一体型電動圧縮機は、モータと圧縮機構が内蔵された金属製のハウジングと、モータを駆動するためのインバータと、ハウジングに構成され、インバータが収容されるインバータ収容部と、このインバータ収容部を閉塞する金属製のカバーを備えたものであって、カバーは、上壁部と、この上壁部の外周に連続して形成された縦壁部と、この縦壁部の外周から連続して外方に張り出し、ハウジングに取り付けられるシールフランジ部を有する板金から成り、上壁部が、平坦面と、この平坦面から連続して外周方向に低くなる曲面と、から構成されていることを特徴とする。
【０００９】
請求項２の発明のインバータ一体型電動圧縮機は、上記発明において上壁部の曲面の曲率半径、及び／又は、縦壁部がシールフランジ部から立ち上がる角度の調整により、カバーの固有振動数が上げられていることを特徴とする。
【００１０】
請求項３の発明のインバータ一体型電動圧縮機は、上記発明において上壁部の曲面の曲率半径は、カバーの長手方向と短手方向とで異なる値とされていることを特徴とする。
（【００１１】以降は省略されています）
