公開番号2025099036
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215376
出願日2023-12-21
発明の名称横置型ロータリー圧縮機
出願人サンデン株式会社
代理人個人,個人,個人,個人
主分類F04C 29/00 20060101AFI20250626BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】耐摩耗性を確保しつつ軽量化が可能な横置型ロータリー圧縮機を提供する。
【解決手段】横置型ロータリー圧縮機1は、水平方向に配置された回転軸30と、回転軸30を回転させる電動機部40と、回転軸30によって駆動される圧縮機構部50と、電動機部40を収容するフロントハウジング14と、圧縮機構部50を収容するリアハウジング16と、フロントハウジング14の開口端側とリアハウジング16の開口端側との間に配置された軽量金属からなる隔壁部121と、を有している。隔壁部121には、回転軸30の中間部が貫通する第1軸孔121bが形成されている。そして、隔壁部121の第1軸孔121bの内周面と回転軸の外周面との間には、鉄系金属からなる第1ブッシュ22Aが配置されている。また、隔壁部121と圧縮機構部50との間には、鉄系金属からなる第1プレート62Aが配置されている。
【選択図】図2
特許請求の範囲【請求項１】
水平方向に配置された回転軸と、
前記回転軸を回転させる電動機部と、
前記回転軸によって駆動される圧縮機構部と、
前記電動機部を収容する有底筒状の第１ハウジングと、
前記圧縮機構部を収容する有底筒状の第２ハウジングと、
前記第１ハウジングの開口端側と前記第２ハウジングの開口端側との間に配置され、前記回転軸の中間部が貫通する軸孔が形成された、軽量金属からなる隔壁部と、
前記隔壁部の軸孔の内周面と前記回転軸の外周面との間に配置された鉄系金属からなるブッシュと、
前記隔壁部と前記圧縮機構部との間に配置された鉄系金属からなるプレートと、
を有する、横置型ロータリー圧縮機。
続きを表示（約 600 文字）【請求項２】
前記圧縮機構部は、前記回転軸の偏心部に取り付けられたローリングピストンと、前記ローリングピストンが偏心回転するシリンダ室が形成されたシリンダと、前記ローリングピストンの外周面に接触して前記シリンダ室を低圧室と高圧室とに区画するベーンと、前記ベーンを前記ローリングピストンの外周面に向けて付勢する付勢部材と、を含み、
前記プレートは、前記隔壁部と少なくとも前記回転軸の偏心部、前記ローリングピストン及び前記ベーンの側面との間に配置された、
請求項１に記載の横置型ロータリー圧縮機。
【請求項３】
前記プレートに当該プレートの外周縁の一部が外方に向かって突出する突出部が形成されるとともに、前記隔壁部に前記プレートが嵌合可能な凹部が形成された、
請求項２に記載の横置型ロータリー圧縮機。
【請求項４】
前記プレートの突出部は、前記圧縮機構部のベーンの側面と接触する箇所に設けられた、
請求項３に記載の横置型ロータリー圧縮機。
【請求項５】
前記圧縮機構部によって圧縮された冷媒が吐出する吐出孔の出口側を臨む前記隔壁部の壁面であって、前記隔壁部の吐出孔を開閉するリードバルブ形式の吐出弁が離接する箇所に、鉄系金属からなるバルブプレートが配置された、
請求項１に記載の横置型ロータリー圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、横置型ロータリー圧縮機に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
横置型ロータリー圧縮機は、特開２０２１－４２６８７号公報（特許文献１）に記載されるように、ハウジングと、ハウジング内部を低圧室と高圧室とに区画する隔壁部と、低圧室に収容された電動機部と、高圧室に収容された圧縮機構部と、を有している。そして、圧縮機構部は、シリンダと、シリンダ内を偏心回転するローリングピストンと、シリンダ内を吸入ポート側の低圧室と吐出ポート側の高圧室とに仕切るベーンと、を含んでいる。このような横置型ロータリー圧縮機では、圧縮機構部を構成するローリングピストン及びベーンの側面が隔壁部に接触しながら摺動する。このため、横置型ロータリー圧縮機では、少なくとも隔壁部、ローリングピストン及びベーンが耐摩耗性に優れた鉄系金属から構成されていた。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－４２６８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、横置型ロータリー圧縮機を車両に搭載する場合、その重量が重いと、燃費や電費が低下するおそれがある。このため、横置型ロータリー圧縮機において、少なくとも重量が嵩む隔壁部をアルミ合金やマグネシウム合金などの軽量金属から構成することが考えられる。しかしながら、隔壁部に対して圧縮機構部のローリングピストンやベーンなどが接触しつつ摺動するため、鉄系金属よりも耐摩耗性に劣る軽量金属を採用することが困難であった。
【０００５】
そこで、本発明は、耐摩耗性を確保しつつ軽量化が可能な横置型ロータリー圧縮機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
横置型ロータリー圧縮機は、水平方向に配置された回転軸と、回転軸を回転させる電動機部と、回転軸によって駆動される圧縮機構部と、電動機部を収容する有底筒状の第１ハウジングと、圧縮機構部を収容する有底筒状の第２ハウジングと、第１ハウジングの開口端側と第２ハウジングの開口端側との間に配置された軽量金属からなる隔壁部と、を有している。隔壁部には、回転軸の中間部が貫通する軸孔が形成されている。そして、隔壁部の軸孔の内周面と回転軸の外周面との間には、鉄系金属からなるブッシュが配置されている。また、隔壁部と圧縮機構部との間には、鉄系金属からなるプレートが配置されている。
【発明の効果】
【０００７】
本発明によれば、横置型ロータリー圧縮機において、耐摩耗性を確保しつつ軽量化を図ることができる。
【図面の簡単な説明】
【０００８】

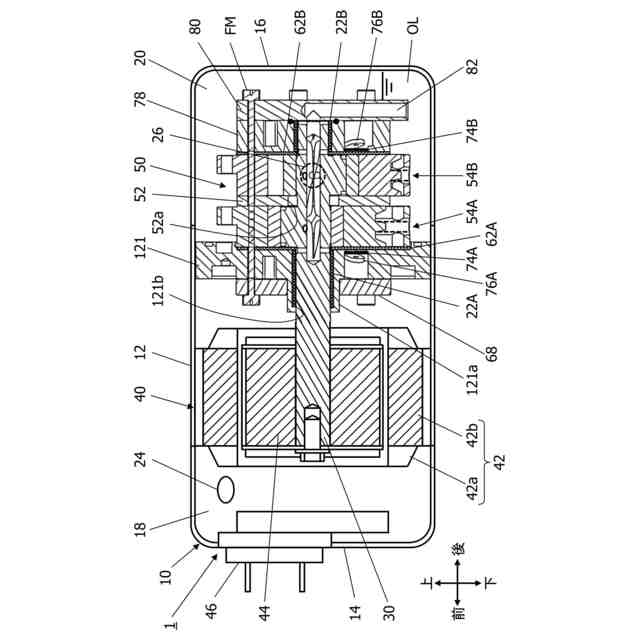

横置型ロータリー圧縮機の一例を示す縦断面図である。

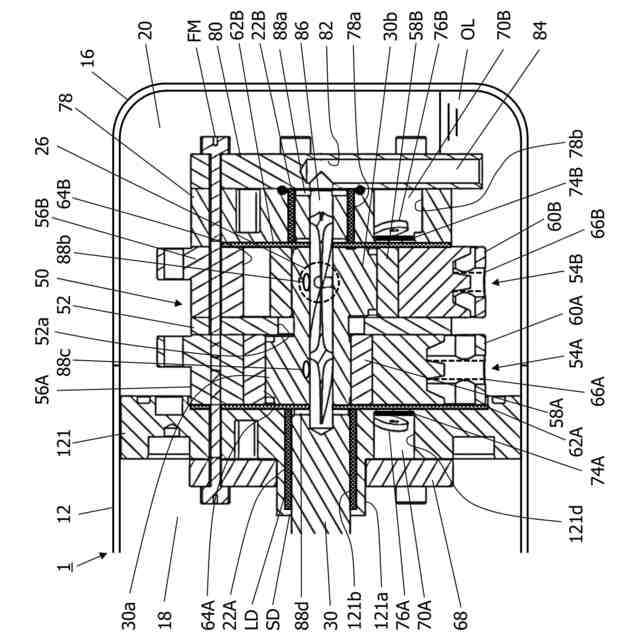

横置型ロータリー圧縮機の一例を示す要部拡大図である。

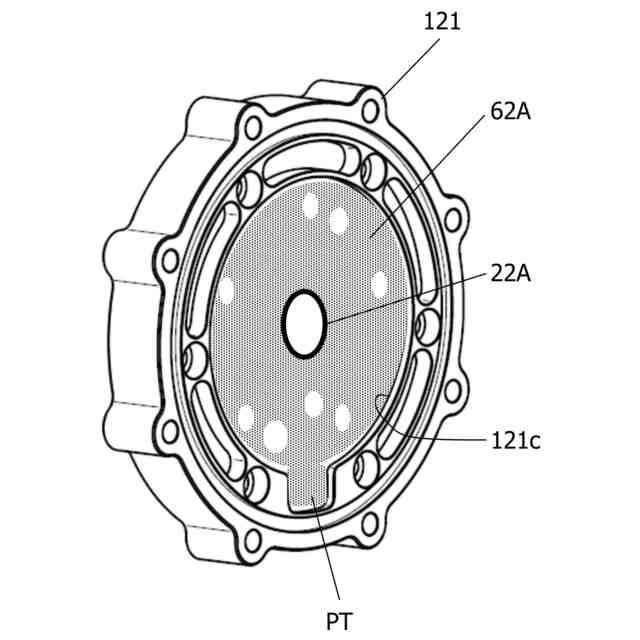

後端側から隔壁部を見た斜視図である。

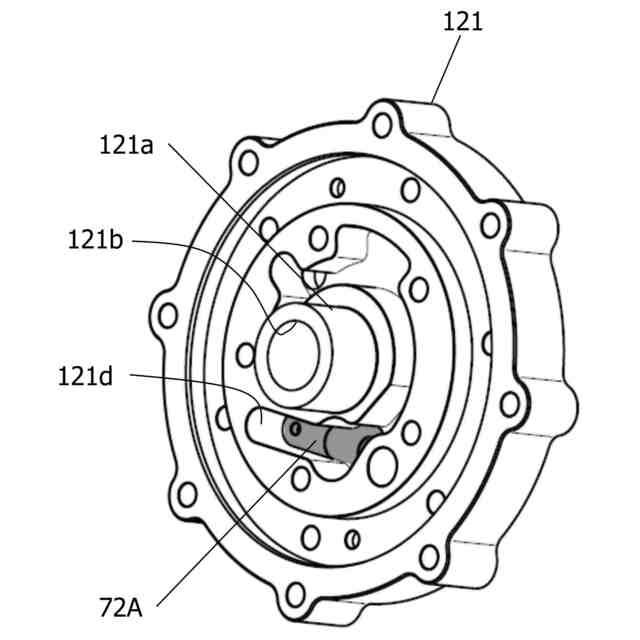

前端側から隔壁部を見た斜視図である。

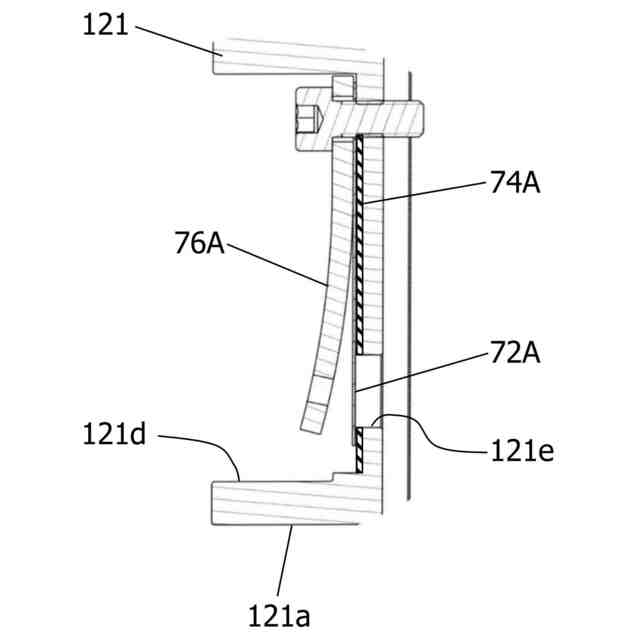

隔壁部に配置された吐出弁、バルブプレート及びリテーナの一例を示す要部拡大図である。
【発明を実施するための形態】
【０００９】
以下、添付された図面を参照し、本発明を実施するための実施形態について詳述する。
図１及び図２は、本発明を適用した横置型ロータリー圧縮機（以下「ロータリー圧縮機」という）１の一例を示している。なお、以下説明するロータリー圧縮機１は、あくまで一例にすぎず、その構成に限定されると解釈すべきではない。従って、本発明は、当業者にとって周知かつ多様なロータリー圧縮機に適用することができることに留意されたい。
【００１０】
ロータリー圧縮機１は、軽量金属からなるハウジング１０を有している。ここで、軽量金属とは、例えば、アルミ合金やマグネシウム合金など、鉄系金属と比較して比重が小さい金属であると定義することができる。ハウジング１０は、円筒状のセンターハウジング１２と、開口端側がセンターハウジング１２の前端（図１における左端）に接合された有底円筒状のフロントハウジング１４と、開口端側がセンターハウジング１２の後端（図１における右端）に接合された有底円筒状のリアハウジング１６と、を含んでいる。センターハウジング１２、フロントハウジング１４及びリアハウジング１６は、略同径に形成されている。なお、センターハウジング１２、フロントハウジング１４及びリアハウジング１６は、円筒状の断面を有する構成に限らず、例えば、四角形や多角形などの任意の横断面を有する、筒状に形成されていればよい。
（【００１１】以降は省略されています）
