公開番号2025099309
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215873
出願日2023-12-21
発明の名称スクロール圧縮機
出願人株式会社坂製作所
代理人個人
主分類F04C 18/02 20060101AFI20250626BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】静音特性を向上させたスクロール圧縮機を提供する。

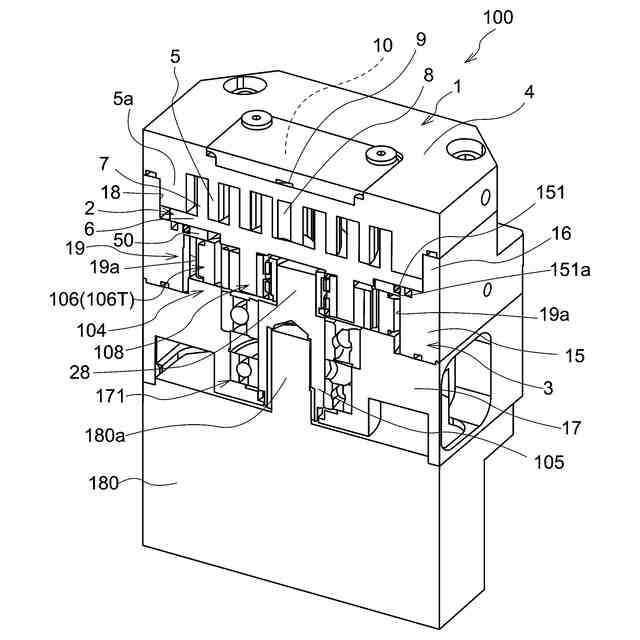

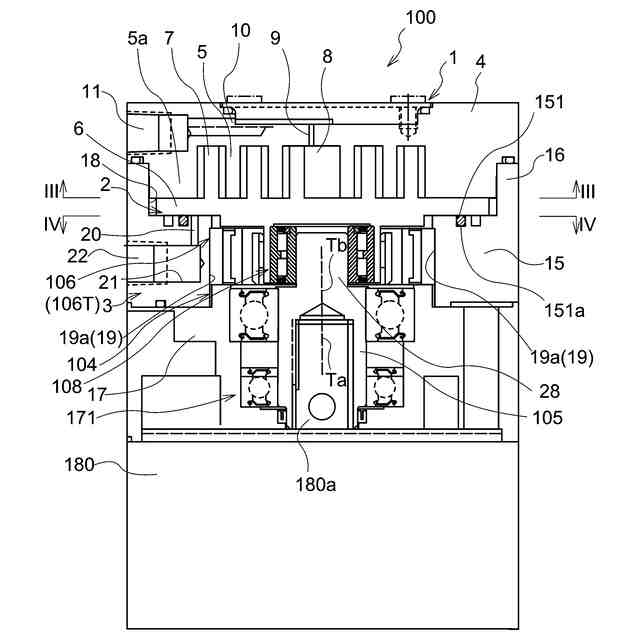

【解決手段】本発明のスクロール圧縮機100は、固定基板4の下面に第1渦巻羽根5を設けた構成を有する固定スクロール1と、可動基板6の上面に第2渦巻羽根7を設けた構成を有する浮動スクロール2と、固定基板4と結合された支持フレーム3とを備え、支持フレーム3の内部には、浮動スクロール2を公転させるための偏心駆動機構104と、浮動スクロール2が自転しないように規制するリニアガイド部106Tとが配置され、可動基板6の下面とリニアガイド部106Tの上面とは接触しないように構成される。
【選択図】図1
特許請求の範囲【請求項１】

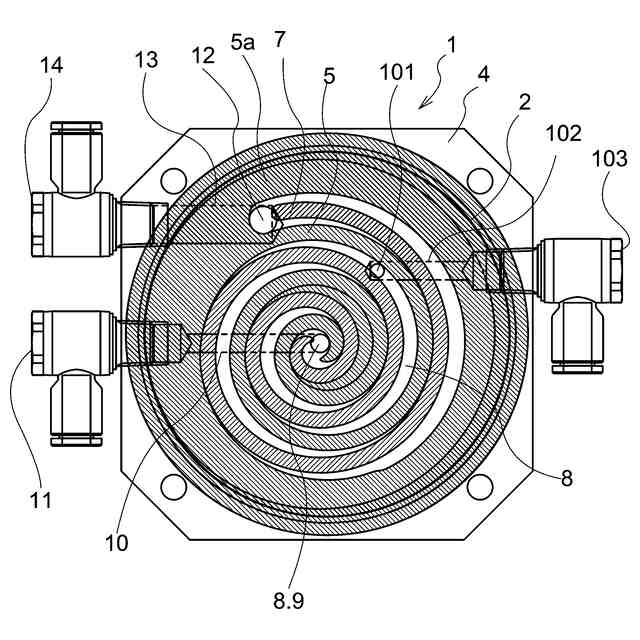

固定基板の下面に第１渦巻羽根を設けた構成を有する固定スクロールと、
可動基板の上面に第２渦巻羽根を設けた構成を有する浮動スクロールと、
前記固定基板と結合された支持フレームとを備え、

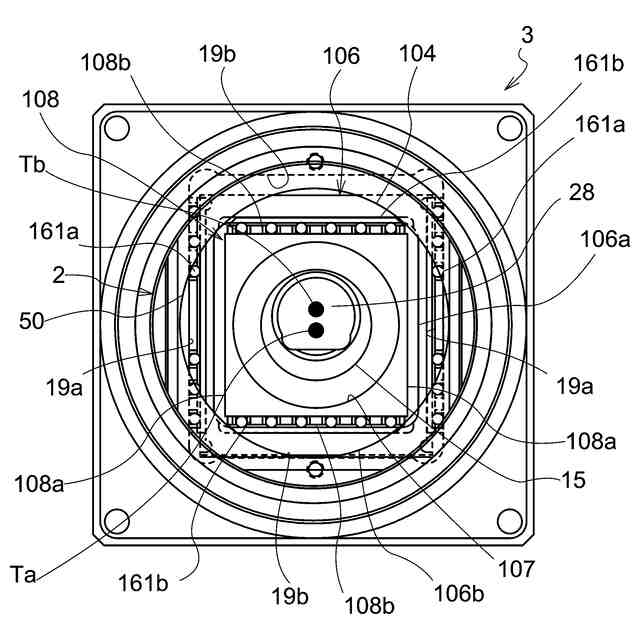

前記支持フレームの内部には、
前記浮動スクロールを公転させるための偏心駆動機構と、

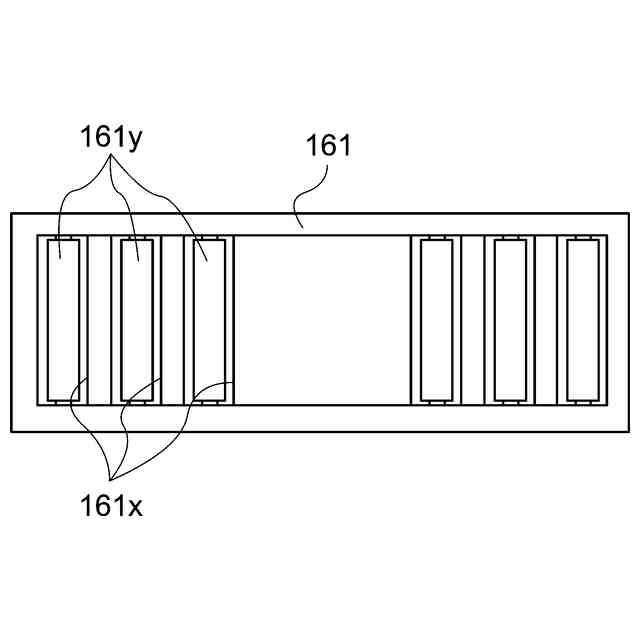

前記浮動スクロールが自転しないように規制するリニアガイド部とが配置され、
前記可動基板の下面と前記リニアガイド部の上面とは接触しないように構成されることを特徴とするスクロール圧縮機。
続きを表示（約 520 文字）【請求項２】

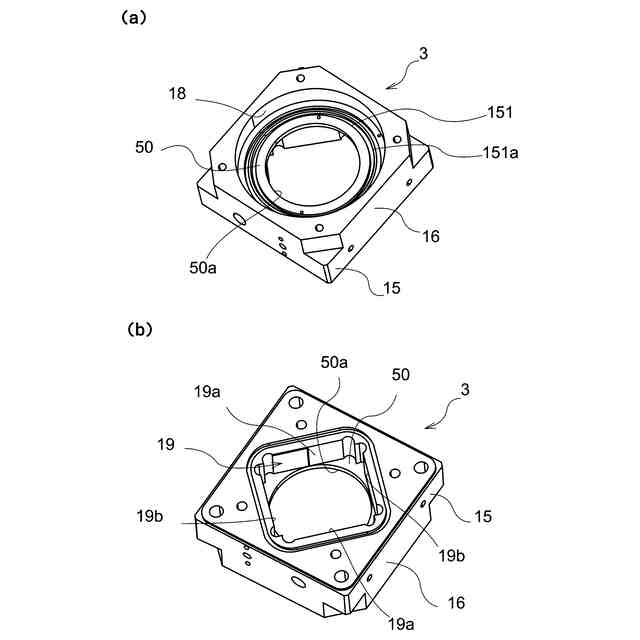

前記支持フレームは、前記可動基板の下面と前記リニアガイド部の上面との間に介在する仕切り壁を有することを特徴とする請求項１に記載のスクロール圧縮機。
【請求項３】
前記可動基板は、前記支持フレームに形成されたスクロール収容穴内に配置され、
前記可動基板がスクロール収容穴内で移動して、前記可動基板の端面が前記スクロール収容穴の壁面に近づいた場合に、前記可動基板の進行方向にある前記可動基板の端面と前記スクロール収容穴の壁面との間のガスは、前記可動基板の下面と前記リニアガイド部の上面との間の隙間を通過して、前記可動基板の進行方向反対側にある前記可動基板の端面と前記スクロール収容穴の壁面との間の空間に向かって流出することを特徴とする請求項１または２に記載のスクロール圧縮機。
【請求項４】

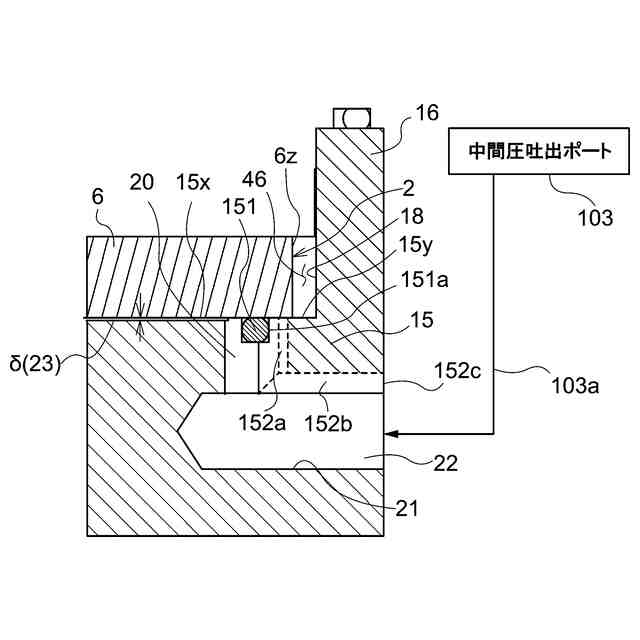

前記支持フレームの台座部と前記可動基板の下面の周縁部近傍との間にシール部が設けられており、
前記シール部は、Ｏリングシールにより構成され、
前記可動基板の下面とＯリングシールとの間には、環状の板状部材が配置されることを特徴とする請求項１または２に記載のスクロール圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、静音特性を向上させるスクロール圧縮機に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来のスクロール圧縮機５００は、図１２に示すように、固定スクロール５０１の固定基板５０４の下面に設けた第１渦巻羽根５０５と、浮動スクロール２の可動基板５０６の上面に設けた第２渦巻羽根５０７を互いに噛み合わせて構成される。固定スクロール５０１と浮動スクロール５０２は、浮動スクロール５０２が可動な状態になるように支持フレーム５０３により保持される。浮動スクロール５０２の公転により、両スクロールの渦巻羽根間に形成された圧縮室５０８が容積を減少しながら移動することにより、ガスが圧縮される。
【０００３】
支持フレーム５０３の内部には、浮動スクロール５０２を公転させるための偏心駆動機構６０４と、浮動スクロール５０２が自転しないように規制するリニアガイド部６０６Ｔ（自転防止機構）とが配置される。偏心駆動機構６０４は、支持フレーム５０３の台座部５１５に設けた偏心軸５２８と可動基板５０６との間を、リニアガイド部６０６Ｔを介して接続することにより構成されている。
【０００４】

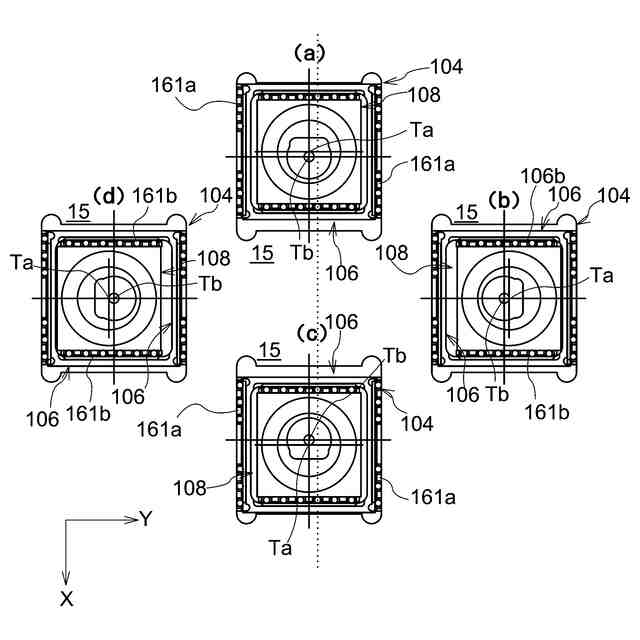

具体的には、可動基板５０６の下面には、台座部５１５に形成された駆動穴５１９に遊嵌されるリニアガイド部６０６Ｔが一体に垂下している。リニアガイド部６０６Ｔは、矩形枠状の中間枠体６０６を有する。中間枠体６０６は、対向する一対の第１壁部（図示省略）と、これと直交する方向に沿って対向する一対の対向壁部６０６ｂとを備えているもので、第１壁部の外面に第１リニアガイドを設け、対向する一対の第２壁部６０６ｂの内面に第２リニアガイド６６１ｂを設けている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－３５７０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１のスクロール圧縮機５００では、台座部５１５に形成された駆動穴５１９に遊嵌されるリニアガイド部６０６Ｔ（中間枠体６０６）の上面が、浮動スクロール５０２の下面と接触しているため、浮動スクロール５０２が公転すると、中間枠体６０６が振動する場合がある。これにより、スクロール圧縮機５００の振動が大きくなり、スクロール圧縮機５００の静音特性が悪化する問題がある。
【０００７】
本発明は、以上のような課題に着目し、静音特性を向上させたスクロール圧縮機を提供することを目的としている。
【課題を解決するための手段】
【０００８】
本発明は、かかる目的を達成するために、次のような手段を講じたものである。
【０００９】

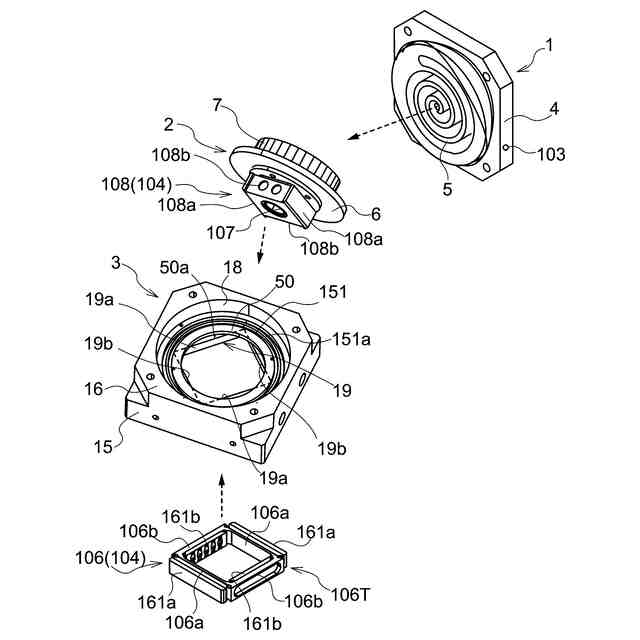

すなわち、本発明のスクロール圧縮機は、固定基板の下面に第１渦巻羽根を設けた構成を有する固定スクロールと、可動基板の上面に第２渦巻羽根を設けた構成を有する浮動スクロールと、前記固定基板と結合された支持フレームとを備え、前記支持フレームの内部には、前記浮動スクロールを公転させるための偏心駆動機構と、前記浮動スクロールが自転しないように規制するリニアガイド部とが配置され、前記可動基板の下面と前記リニアガイド部の上面とは接触しないように構成されることを特徴とする。
【００１０】
このように構成すれば、可動基板の下面とリニアガイド部の上面とは接触しないように構成されるため、浮動スクロールが公転した場合に、リニアガイド部が浮動スクロールと接触することにより振動するのを防止することができる。これにより、スクロール圧縮機の振動を抑制して、スクロール圧縮機の静音特性を向上させることができる。
（【００１１】以降は省略されています）
