公開番号2025099347
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215948
出願日2023-12-21
発明の名称RFIDタグ
出願人大王製紙株式会社
代理人個人,個人
主分類G06K 19/077 20060101AFI20250626BHJP(計算;計数)
要約【課題】タグサイズを小型化しても通信性能の低下を抑制でき、汎用性を向上できるRFIDタグを提供する。

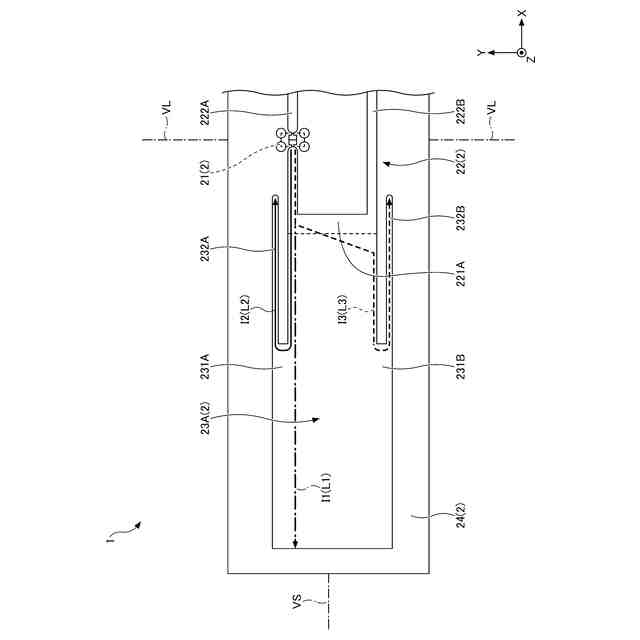

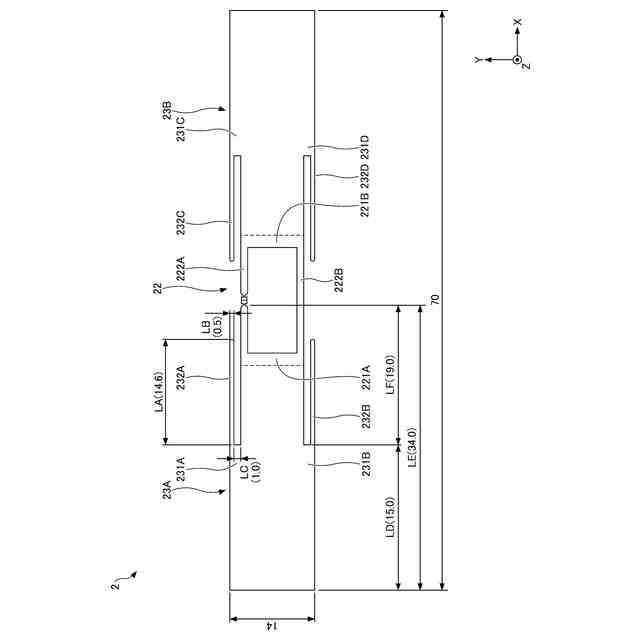

【解決手段】RFIDタグ1において、ICチップ21から一対の矩形状導体23A、23Bのタグ長手方向の両端部までの第1距離L1と、ICチップ21から一対の第1短冊部232A、232Cの先端までの第2距離L2と、ICチップ21から一対の第2短冊部232B、232Dの先端までの第3距離L3と、が異なる長さで形成される。第1距離L1、第2距離L2、及び第3距離L3のうちの少なくとも一つがRFIDタグ1の使用周波数の波長の1/4の倍数の電気長となるよう設定され、残りがRFIDタグ1の使用周波数の波長の1/4の倍数の電気長とは異なる電気長となるよう設定される。
【選択図】図6
特許請求の範囲【請求項１】
ＲＦＩＤタグであって、
識別情報が記録されるＩＣチップと、
環状に形成され、前記ＩＣチップに接続されるループ状導体と、
前記ループ状導体から第１の方向の両側に延在し、矩形状に形成される一対の矩形状導体と、
前記一対の矩形状導体のそれぞれにおいて、前記第１の方向に直交する第２の方向の一方から前記矩形状導体より前記第２の方向の外側へ突出する一対の第１突出部と、
前記一対の矩形状導体のそれぞれにおいて、前記第２の方向の他方から前記矩形状導体より前記第２の方向の外側へ突出する一対の第２突出部と、
前記一対の第１突出部から前記第１の方向の中央側へ前記第１の方向に沿ってそれぞれ突出して設けられ、短冊状に形成される一対の第１短冊部と、
前記一対の第２突出部から前記第１の方向の中央側へ前記第１の方向に沿ってそれぞれ突出して設けられ、短冊状に形成される一対の第２短冊部と、
を備え、
前記ＩＣチップから前記一対の矩形状導体の前記第１の方向の両端部までの第１距離と、前記ＩＣチップから前記一対
の第１短冊部の先端までの第２距離と、前記ＩＣチップから前記一対の第２短冊部の先端までの第３距離と、が異なる長さで形成され、
前記第１距離、前記第２距離、及び前記第３距離のうちの少なくとも一つが当該ＲＦＩＤタグの使用周波数の波長の１／４の倍数の電気長となるよう設定され、
前記第１距離、前記第２距離、及び前記第３距離のうちの残りが当該ＲＦＩＤタグの使用周波数の波長の１／４の倍数の電気長とは異なる電気長となるよう設定される、
ＲＦＩＤタグ。
続きを表示（約 240 文字）【請求項２】
前記ＩＣチップは前記第１の方向の中央に配置され、かつ、前記第２の方向の中央から一方にずれて配置され、
前記一対の第１短冊部と前記一対の第２短冊部の前記第１の方向の長さは同一である、
請求項１に記載のＲＦＩＤタグ。
【請求項３】
前記ＩＣチップは前記第１の方向及び前記第２の方向の中央に配置され、
前記一対の第１短冊部と前記一対の第２短冊部は、前記第１の方向の長さが異なるよう形成される、
請求項１に記載のＲＦＩＤタグ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ＲＦＩＤタグに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

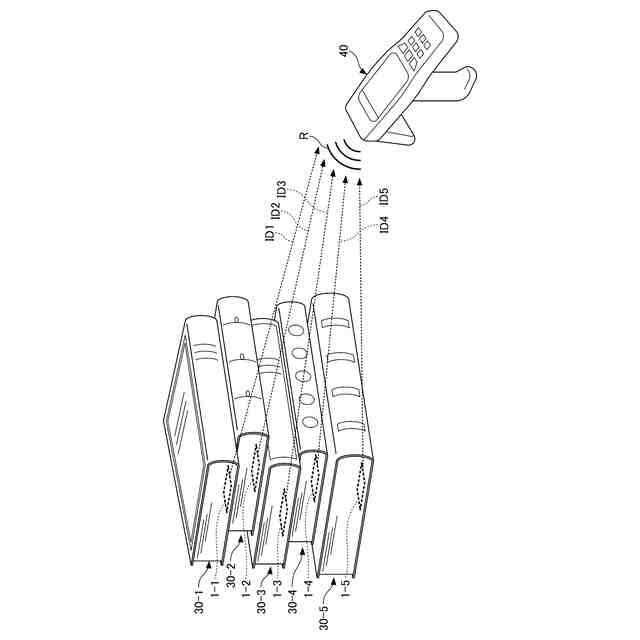

管理対象の物品にＲＦＩＤ（ＲａｄｉｏＦｒｅｑｕｅｎｃｙＩｄｅｎｔｉｆｉｃａｄｏｎ）タグを貼付し、当該物品に関する情報についてタグとの間で読み書きを行うことにより高精度かつ簡易に物品の管理を行う手法が知られている。
【０００３】

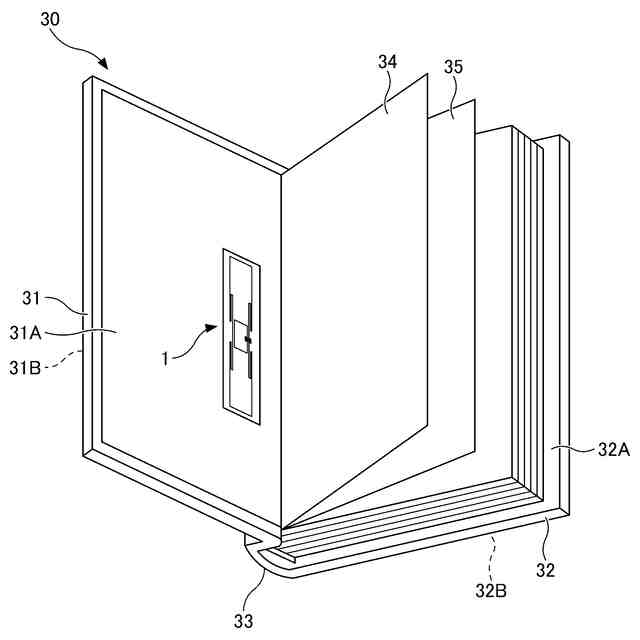

例えば特許文献１には、製本時に表紙などにＲＦＩＤタグを貼付して本の管理に利用する構成が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３２６４７４
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、物品の管理にＲＦＩＤタグを適用する場合には、汎用性を向上できるためにタグサイズを小型化できるのが望ましい。ただし、タグサイズを小型化すると、相対的にインレイのサイズも小さくなる。これにより、タグの通信性能が低下する場合がある。
【０００６】
本開示は、タグサイズを小型化しても通信性能の低下を抑制でき、汎用性を向上できるＲＦＩＤタグを提供することを目的とする。
【課題を解決するための手段】
【０００７】

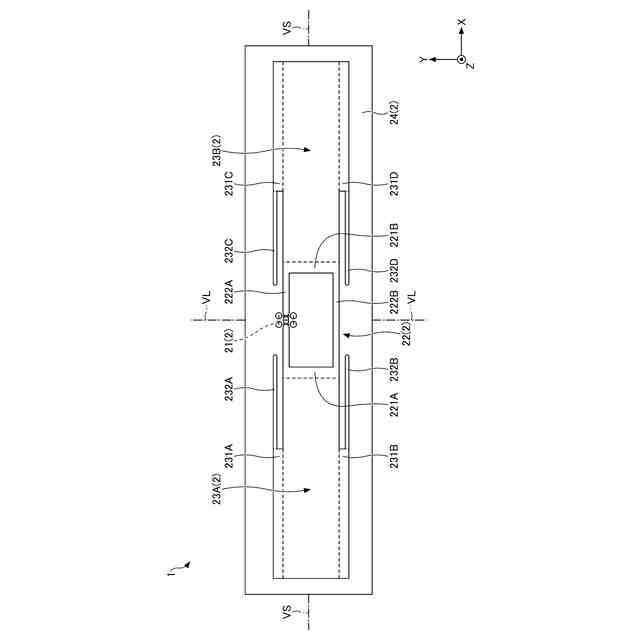

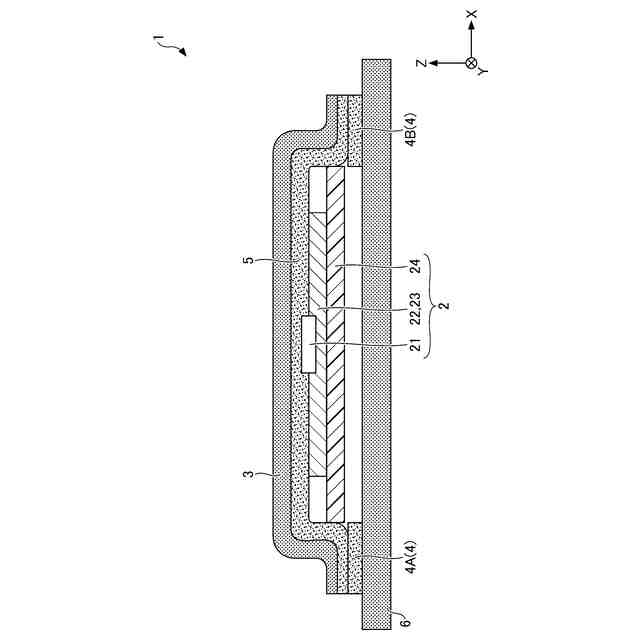

本発明の実施形態の一観点に係るＲＦＩＤタグは、識別情報が記録されるＩＣチップと、環状に形成され、前記ＩＣチップに接続されるループ状導体と、前記ループ状導体から第１の方向の両側に延在し、矩形状に形成される一対の矩形状導体と、前記一対の矩形状導体のそれぞれにおいて、前記第１の方向に直交する第２の方向の一方から前記矩形状導体より前記第２の方向の外側へ突出する一対の第１突出部と、前記一対の矩形状導体のそれぞれにおいて、前記第２の方向の他方から前記矩形状導体より前記第２の方向の外側へ突出する一対の第２突出部と、前記一対の第１突出部から前記第１の方向の中央側へ前記第１の方向に沿ってそれぞれ突出して設けられ、短冊状に形成される一対の第１短冊部と、前記一対の第２突出部から前記第１の方向の中央側へ前記第１の方向に沿ってそれぞれ突出して設けられ、短冊状に形成される一対の第２短冊部と、を備え、前記ＩＣチップから前記一対の矩形状導体の前記第１の方向の両端部までの第１距離と、前記ＩＣチップから前記一対の第１短冊部の先端までの第２距離と、前記ＩＣチップから前記一対の第２短冊部の先端までの第３距離と、が異なる長さで形成され、前記第１距離、前記第２距離、及び前記第３距離のうちの少なくとも一つが当該ＲＦＩＤタグの使用周波数の波長の１／４の倍数の電気長となるよう設定され、前記第１距離、前記第２距離、及び前記第３距離のうちの残りが当該ＲＦＩＤタグの使用周波数の波長の１／４の倍数の電気長とは異なる電気長となるよう設定される。
【０００８】
この態様によれば、上述のようなインレイのアンテナパターンを備えることによって、長さの異なる複数の電流経路を形成できる。これにより、使用周波数のバリエーションを増やすことが可能となるので、タグサイズを小型化しても通信性能の低下を抑制でき、汎用性を向上できる。
【０００９】

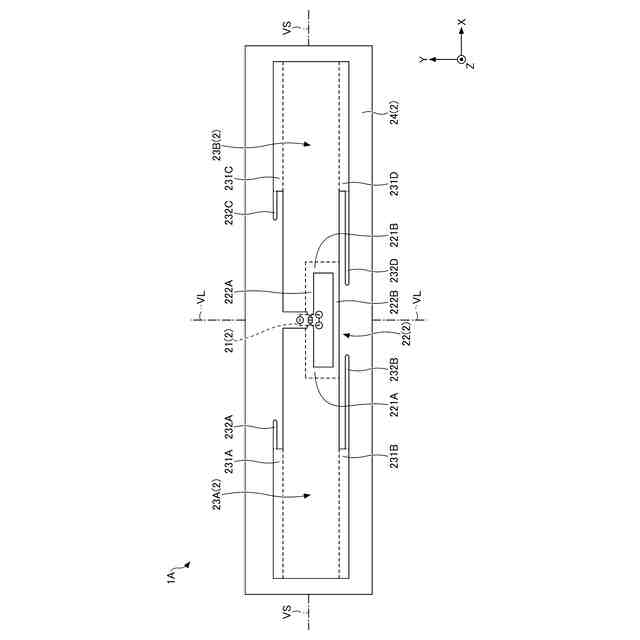

本発明の実施形態の他の観点に係るＲＦＩＤタグでは、前記ＩＣチップは前記第１の方向の中央に配置され、かつ、前記第２の方向の中央から一方にずれて配置され、前記一対の第１短冊部と前記一対の第２短冊部の前記第１の方向の長さは同一である構成でもよい。
【００１０】
この態様によれば、ＩＣチップが第２の方向の中央から一方にずれて配置されるアンテナパターンにおいて、第２距離と第３距離とを確実に異なる長さにできるので、使用周波数のバリエーションを増やすことを確実にできる。
（【００１１】以降は省略されています）
