公開番号2025100148
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217301
出願日2023-12-22
発明の名称歯ブラシ
出願人サンスター株式会社
代理人弁理士法人柳野国際特許事務所
主分類A46B 5/00 20060101AFI20250626BHJP(ブラシ製品)
要約【課題】オーバーブラッシングを避けることができると同時に、歯ブラシの操作性や把持性が低下せず、優れた清掃性や操作性を維持できる歯ブラシを提供する。
【解決手段】たわみ量の差分C1、C2の関係がC1<C2である歯ブラシ。植毛面の軸方向中心位置から水平距離110mm離れた位置を固定し、無負荷状態のヘッド部先端の位置と植毛面の軸方向中心位置に150gの錘を吊り下げて10秒後のヘッド部先端の位置との間の距離をたわみ量d1、無負荷状態のヘッド部先端の位置と前記植毛面の軸方向中心位置に200gの錘を吊り下げて10秒後のヘッド部先端の位置との間の距離をたわみ量d2、無負荷状態のヘッド部先端の位置と植毛面の軸方向中心位置に250gの錘を吊り下げて10秒後のヘッド部先端の位置との間の距離をたわみ量d3としたときのd2とd1の差をたわみ量の差分C1とし、d3とd2の差をたわみ量の差分C2とする。

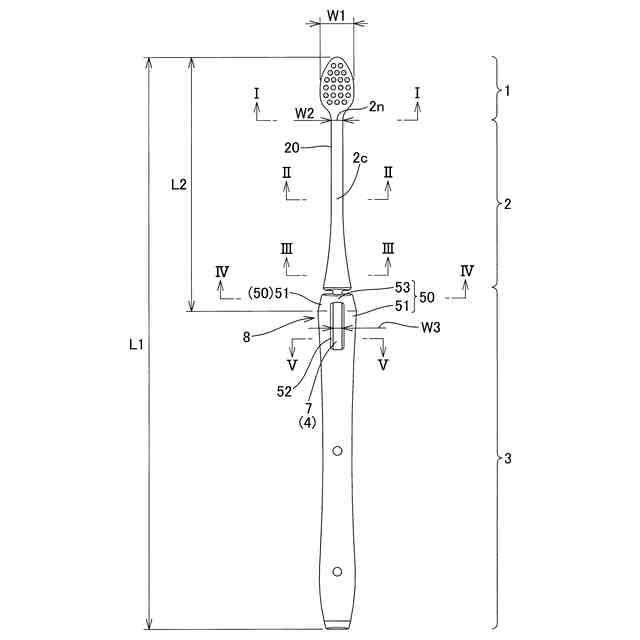

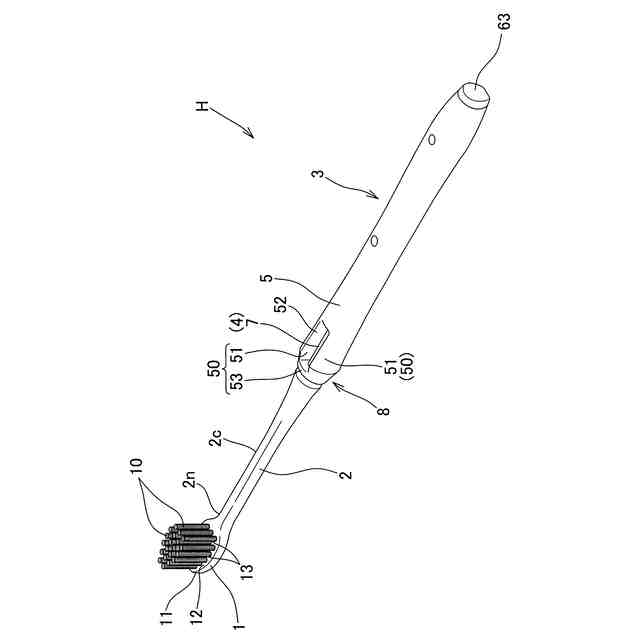

【選択図】図1
特許請求の範囲【請求項１】

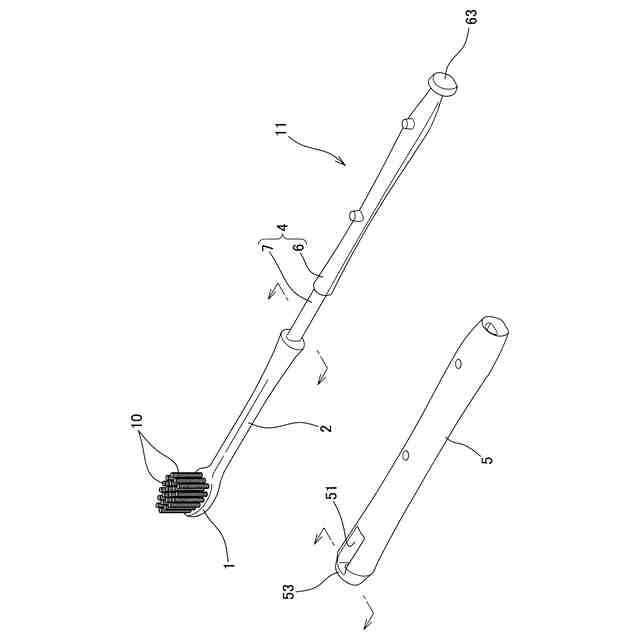

毛束が植設されたヘッド部と、該ヘッド部の基端側に連設されたネック部と、該ネック部の基端側に連設された持ち手となる柄部とを備え、
下記たわみ量の差分Ｃ１、Ｃ２の関係がＣ１＜Ｃ２である、歯ブラシ。
前記毛束の突出方向が上を向き、前記ヘッド部の前記毛束が植設される植毛面が水平になる姿勢で、前記植毛面の軸方向中心位置から基端側へ水平距離１１０ｍｍ離れた位置を固定し、無負荷状態のヘッド部先端の位置と前記植毛面の軸方向中心位置に１５０ｇの錘を吊り下げて１０秒後のヘッド部先端の位置との間の鉛直方向の距離をたわみ量ｄ１（ｍｍ）とし、無負荷状態のヘッド部先端の位置と前記植毛面の軸方向中心位置に２００ｇの錘を吊り下げて１０秒後のヘッド部先端の位置との間の鉛直方向の距離をたわみ量ｄ２（ｍｍ）とし、無負荷状態のヘッド部先端の位置と前記植毛面の軸方向中心位置に２５０ｇの錘を吊り下げて１０秒後のヘッド部先端の位置との間の鉛直方向の距離をたわみ量ｄ３（ｍｍ）としたときの、ｄ２とｄ１の差をたわみ量の差分Ｃ１（ｍｍ）とし、ｄ３とｄ２の差をたわみ量の差分Ｃ２（ｍｍ）とする。
続きを表示（約 370 文字）【請求項２】
前記たわみ量の差分Ｃ１が６ｍｍ以下である、請求項１記載の歯ブラシ。
【請求項３】
前記たわみ量の差分Ｃ１とＣ２の和が８ｍｍ以下である、請求項１記載の歯ブラシ。
【請求項４】
前記たわみ量の差分Ｃ１、Ｃ２の差が０．５ｍｍ以上である、請求項１記載の歯ブラシ。
【請求項５】

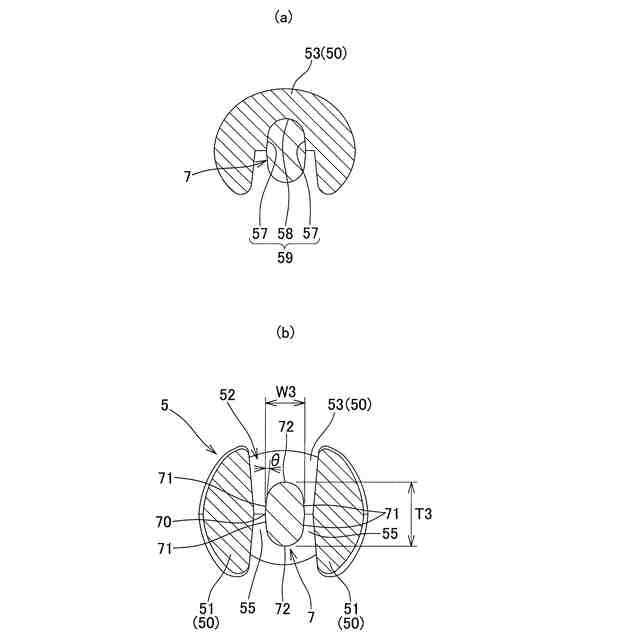

前記ネック部、柄部またはこれらの境界部分に、隣接する部分よりも曲がりやすい屈曲部が設けられている、請求項１記載の歯ブラシ。
【請求項６】
前記ヘッド部と前記ネック部と前記柄部の少なくとも一部とが同一樹脂により一体成形されている、請求項１記載の歯ブラシ。
【請求項７】

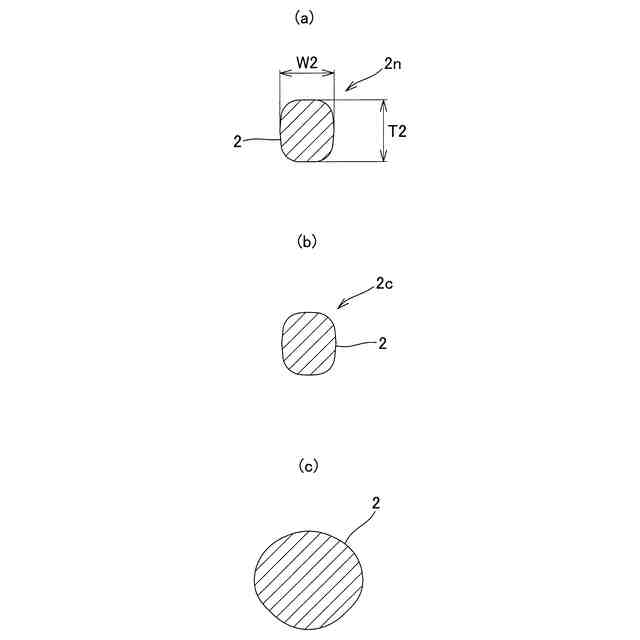

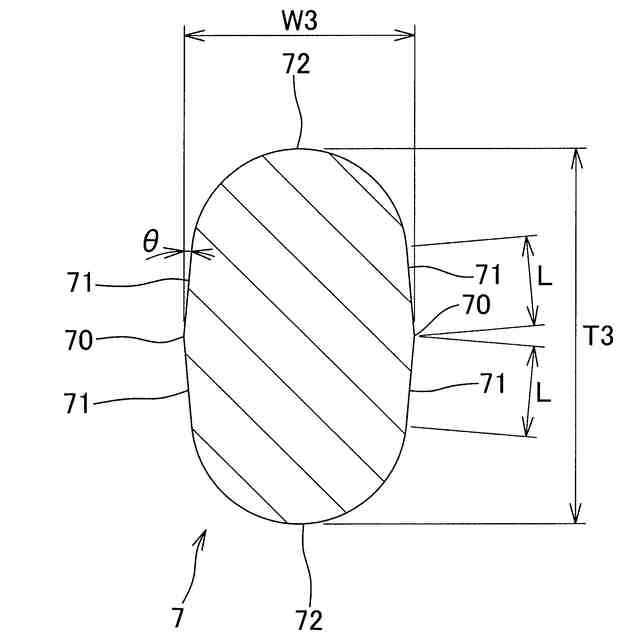

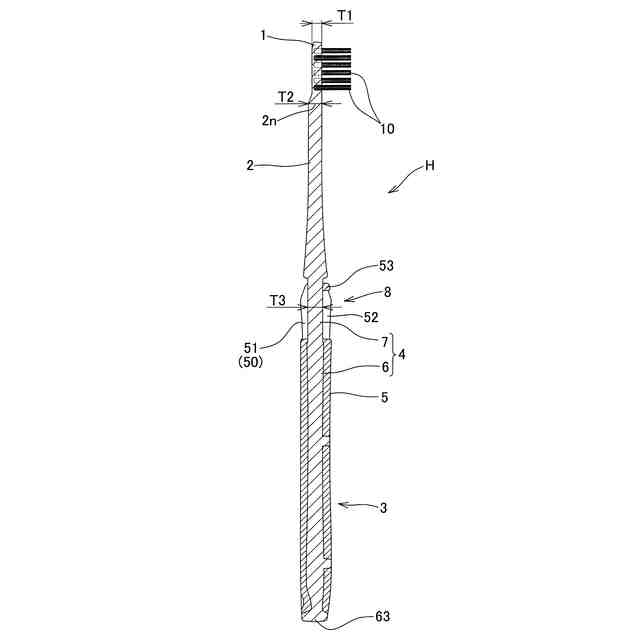

前記ネック部の最も幅の狭い部分の当該幅が５ｍｍ以下、厚みが５ｍｍ以下である、請求項１記載の歯ブラシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、毛束が植設されたヘッド部と、該ヘッド部に連設されたネック部と、持ち手となる柄部とを備えた歯ブラシに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
歯磨きの際、ブラッシング圧が過剰にかかるオーバーブラッシングが生じると歯茎が傷ついてしまう。従来の歯ブラシでは、このオーバーブラッシングを抑制するために、ネック部を細くして撓みを持たせるようにしたものや、ネック部、柄部またはこれらの境界部分に、隣接する部分よりも曲がりやすい屈曲部を設けた歯ブラシが提案されている（例えば、特許文献１、２参照。）。
【０００３】
しかしながら、これらオーバーブラッシングを防止する歯ブラシは、撓みが大きくなる分、歯ブラシの操作性や把持性が低下し、清掃性や歯磨き操作に支障をきたすおそれがあった。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－７４７１号公報
特開２０２３－２９２６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明が前述の状況に鑑み、解決しようとするところは、オーバーブラッシングを避けることができると同時に、歯ブラシの操作性や把持性が低下せず、優れた清掃性や操作性を維持できる歯ブラシを提供する点にある。
【課題を解決するための手段】
【０００６】
すなわち本発明は、以下の発明を包含する。
【０００７】
（１）毛束が植設されたヘッド部と、該ヘッド部の基端側に連設されたネック部と、該ネック部の基端側に連設された持ち手となる柄部とを備え、下記たわみ量の差分Ｃ１、Ｃ２の関係がＣ１＜Ｃ２である、歯ブラシ。
【０００８】
（たわみ量の差分Ｃ１、Ｃ２）
前記毛束の突出方向が上を向き、前記ヘッド部の前記毛束が植設される植毛面が水平になる姿勢で、前記植毛面の軸方向中心位置から基端側へ水平距離１１０ｍｍ離れた位置を固定し、無負荷状態のヘッド部先端の位置と前記植毛面の軸方向中心位置に１５０ｇの錘を吊り下げて１０秒後のヘッド部先端の位置との間の鉛直方向の距離をたわみ量ｄ１（ｍｍ）とし、無負荷状態のヘッド部先端の位置と前記植毛面の軸方向中心位置に２００ｇの錘を吊り下げて１０秒後のヘッド部先端の位置との間の鉛直方向の距離をたわみ量ｄ２（ｍｍ）とし、無負荷状態のヘッド部先端の位置と前記植毛面の軸方向中心位置に２５０ｇの錘を吊り下げて１０秒後のヘッド部先端の位置との間の鉛直方向の距離をたわみ量ｄ３（ｍｍ）としたときの、ｄ２とｄ１の差をたわみ量の差分Ｃ１（ｍｍ）とし、ｄ３とｄ２の差をたわみ量の差分Ｃ２（ｍｍ）とする。なお、上記固定する水平距離１１０ｍｍ離れた位置よりも基端側の歯ブラシ残部の水平長さが２０ｍｍに満たない場合や、歯ブラシ全長が１１０ｍｍに満たない場合は、前記固定の位置は、歯ブラシ基端から水平距離２０ｍｍの位置とする。
【０００９】
（２）前記たわみ量の差分Ｃ１が６ｍｍ以下である（１）記載の歯ブラシ。
【００１０】
（３）前記たわみ量の差分Ｃ１とＣ２の和が８ｍｍ以下である（１）又は（２）記載の歯ブラシ。
（【００１１】以降は省略されています）
