公開番号2025084236
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023197984
出願日2023-11-22
発明の名称口腔ケア用具のハンドル
出願人サンスター株式会社
代理人個人,個人
主分類A46B 5/00 20060101AFI20250527BHJP(ブラシ製品)
要約【課題】口腔ケア用のヘッドを取り外しできる口腔ケア用具のハンドルを製造する際の作業を軽減したハンドルを提供する。
【解決手段】口腔ケア用具90のハンドル10は、口腔ケア用のヘッド91を装着するための装着部22を軸方向の一端部に有する筒状の外装体20と、外装体20内を移動可能に配置されている移動体30と、を備えている。外装体20及び移動体30は、移動体30を一次成形品として外装体20を二次成形品とする二色成形によって、互いに非相溶性の樹脂材料によって形成されている。ハンドル10は、装着部22にヘッド91を装着する際にヘッド91に押し込まれることによって移動体30が外装体20内を軸方向の他端部側に向かって移動可能に構成されている。移動体30は、装着部22からヘッド91を脱離させる際に外装体20の一端部側に移動体30を移動させるための操作部として露出端部31を有している。
【選択図】図1
特許請求の範囲【請求項１】
口腔ケア用のヘッドを着脱できる口腔ケア用具のハンドルであって、
前記ヘッドを装着するための装着部を軸方向の一端部に有する筒状の外装体と、
前記外装体内を移動可能に配置されている移動体と、を備え、
前記外装体及び前記移動体は、前記移動体を一次成形品として前記外装体を二次成形品とする二色成形によって、互いに非相溶性の樹脂材料によって形成されているものであり、
前記装着部に前記ヘッドを装着する際に前記ヘッドに押し込まれることによって前記移動体が前記外装体内を軸方向の他端部側に向かって移動可能に構成されており、
前記装着部から前記ヘッドを脱離させる際に前記外装体の前記一端部側に前記移動体を移動させるための操作部を前記移動体が有している
口腔ケア用具のハンドル。
続きを表示（約 320 文字）【請求項２】
前記移動体は、前記ヘッドが前記装着部に装着されている状態における装着位置と、前記ヘッドが前記装着部に装着されていない状態における脱離位置と、の間を移動可能に構成されており、
二色成形によって形成されている前記外装体及び前記移動体によって、当該移動体を前記装着位置及び前記脱離位置に保持する保持機構が構成されている
請求項１に記載の口腔ケア用具のハンドル。
【請求項３】
前記外装体は、軸方向における両端が開放されており、軸方向における前記一端部に前記装着部を備え、軸方向における前記他端部に前記操作部が突出する開口を備える
請求項１又は２に記載の口腔ケア用具のハンドル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、口腔ケア用のヘッドを着脱できる口腔ケア用具のハンドルに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、ヘッド交換式の歯ブラシが記載されている。特許文献１に記載されている歯ブラシは、ヘッドを取り付けるハンドル体がスライド機構を備えている。スライド機構は、付勢ばねを有する嵌合解除部を備えている。スライド機構を操作することによって、ヘッドとハンドル体との嵌合を解除できる。スライド機構は、付勢ばねの付勢力によって機能するように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１０２０３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されているようなハンドルでは、ハンドルを製造する際にスライド機構のような機構を組み立てる作業が必要であった。
【課題を解決するための手段】
【０００５】
上記課題を解決するための口腔ケア用具のハンドルは、口腔ケア用のヘッドを着脱できる口腔ケア用具のハンドルであって、前記ヘッドを装着するための装着部を軸方向の一端部に有する筒状の外装体と、前記外装体内を移動可能に配置されている移動体と、を備え、前記外装体及び前記移動体は、前記移動体を一次成形品として前記外装体を二次成形品とする二色成形によって、互いに非相溶性の樹脂材料によって形成されているものであり、前記装着部に前記ヘッドを装着する際に前記ヘッドに押し込まれることによって前記移動体が前記外装体内を軸方向の他端部側に向かって移動可能に構成されており、前記装着部から前記ヘッドを脱離させる際に前記外装体の前記一端部側に前記移動体を移動させるための操作部を前記移動体が有している。
【発明の効果】
【０００６】
本発明によれば、ヘッドを取り外しできるハンドルを製造する際の作業を軽減したハンドルを提供できる。
【図面の簡単な説明】
【０００７】

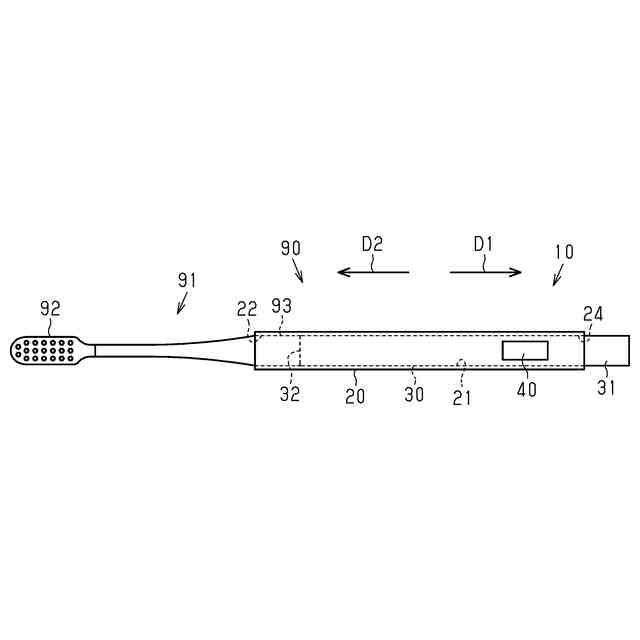

図１は、口腔ケア用具のハンドルの一実施形態を示す平面図である。

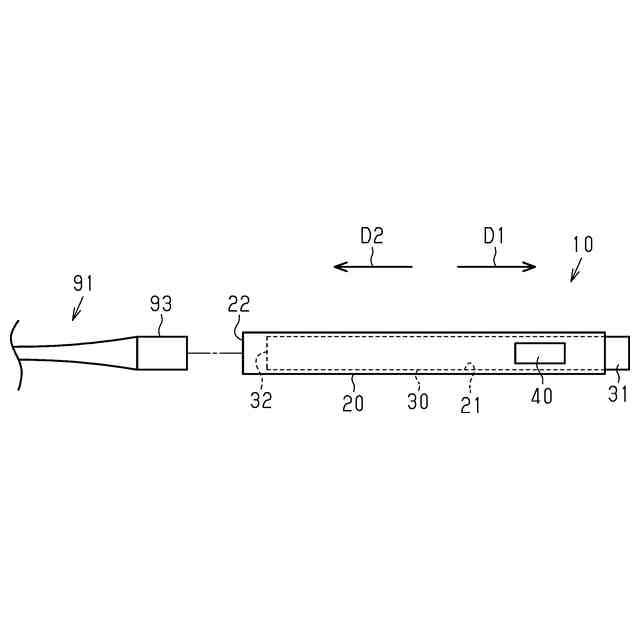

図２は、図１のハンドルにおけるヘッドが脱離した状態を示す平面図である。

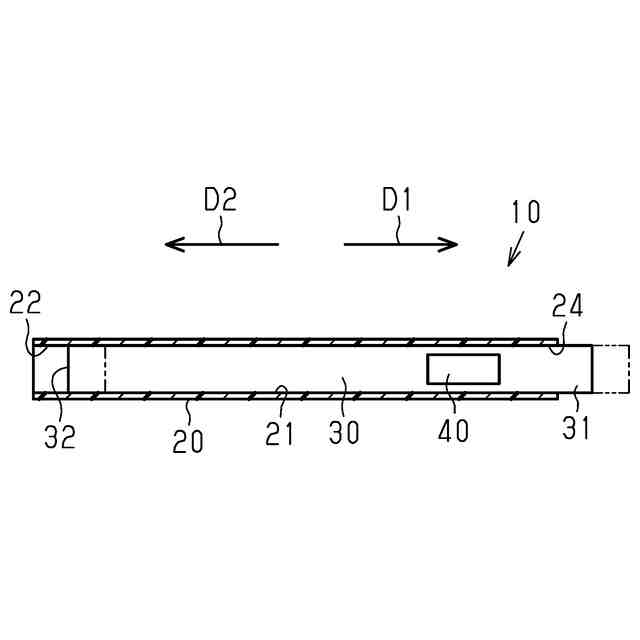

図３は、図１のハンドルを示す断面図である。

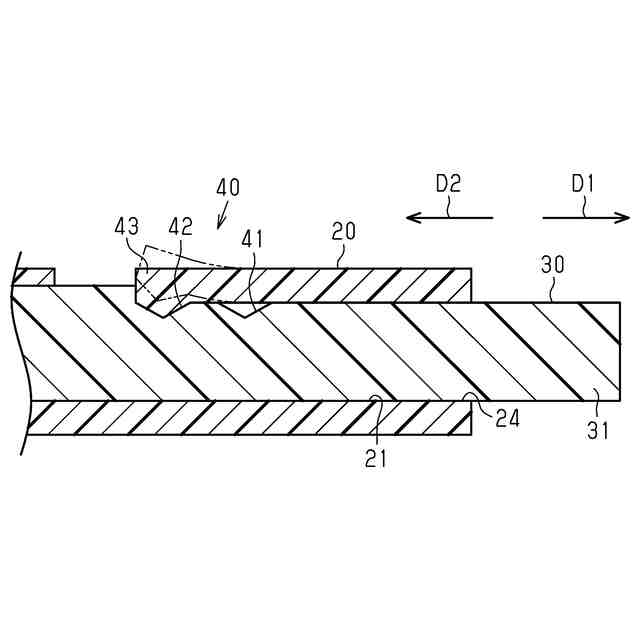

図４は、図１のハンドルが備える保持機構を示す断面図である。

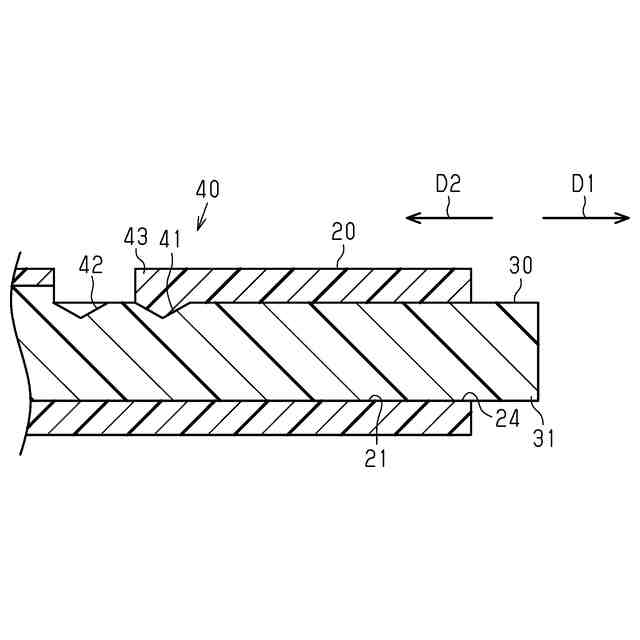

図５は、図１のハンドルが備える保持機構を示す断面図である。

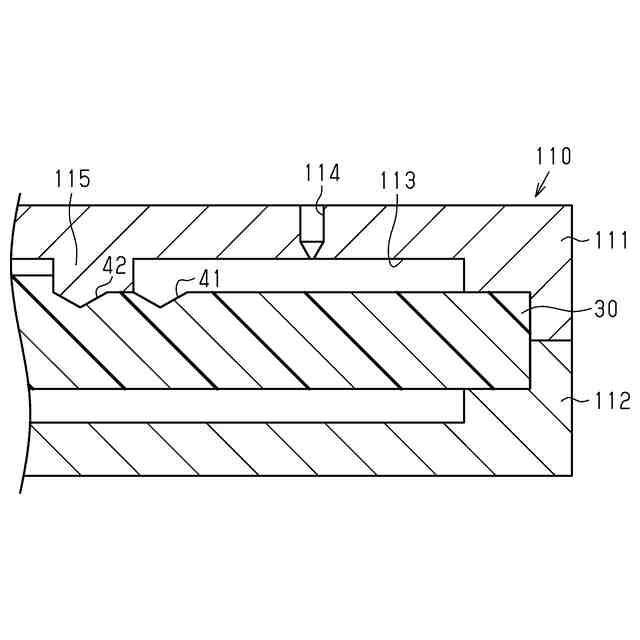

図６は、図１のハンドルを製造する成形装置を示す模式図である。

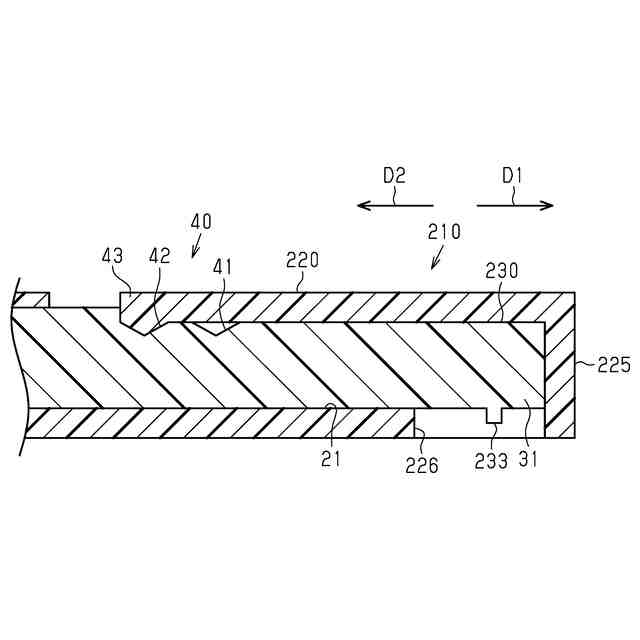

図７は、変更例のハンドルを示す断面図である。
【発明を実施するための形態】
【０００８】
以下、口腔ケア用具のハンドルの一実施形態について、図１～図６を参照して説明する。
図１及び図２に示すように、口腔ケア用具９０は、口腔ケア用のヘッド９１と、ハンドル１０とを有している。ヘッド９１は、ハンドル１０に対して着脱可能に構成されている。口腔ケア用具９０は、ハンドル１０にヘッド９１を装着させた状態で使用される。
【０００９】
図１は、ハンドル１０にヘッド９１が装着されている状態を示す。図２は、ハンドル１０からヘッド９１が脱離している状態を示す。以下では、ハンドル１０にヘッド９１が装着されている状態を装着状態ということもある。また、ハンドル１０からヘッド９１が脱離している状態を脱離状態ということもある。
【００１０】
＜ヘッド＞
図１に示すように、ヘッド９１は、口腔ケア部９２と挿入部９３とを備えている。
口腔ケア部９２の一例は、歯ブラシである。その他、口腔ケア部９２としては、例えば、歯間ブラシ、歯間ピック、デンタルフロスのホルダ、舌磨き用ブラシ、歯鏡、ステインクリーナー、綿棒等が挙げられる。
（【００１１】以降は省略されています）
