公開番号
2025100244
公報種別
公開特許公報(A)
公開日
2025-07-03
出願番号
2023217465
出願日
2023-12-22
発明の名称
歯ブラシ
出願人
サンスター株式会社
代理人
弁理士法人柳野国際特許事務所
主分類
A46B
5/00 20060101AFI20250626BHJP(ブラシ製品)
要約
【課題】歯ブラシが繰り返しの利用によっても不衛生になることを抑制することができるとともに、オーバーブラッシング状態の発生を効果的に防止することができる歯ブラシ及びその製造方法を提供せんとする。
【解決手段】ハンドル部4のネック部3につながる軸方向所定長さの先端側部分41が、他の部分と一体で成形される合成樹脂からなるハンドル基材部42と、該ハンドル基材部を被覆するエラストマーからなるハンドル軟質部43とを有し、ネック部3の前記ハンドル部4につながる基端側部分31に、ハンドル基材部42に連続する細径のネック軸状部32が突設され、ネック軸状部32の周囲のハンドル軟質部43とネック部3との間に隙間が形成されている。

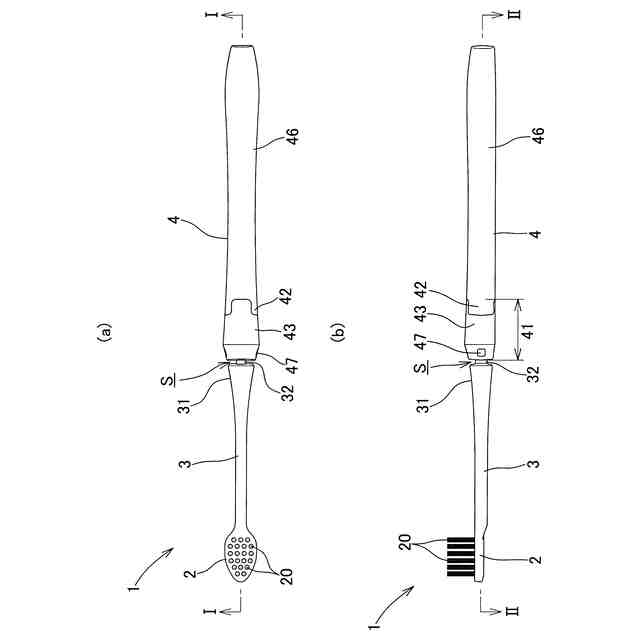

【選択図】図1
特許請求の範囲
【請求項1】
毛束が植設されたヘッド部と、該ヘッド部に連設されたネック部と、該ネック部に連設されたハンドル部とを備え、
前記ハンドル部の前記ネック部につながる軸方向所定長さの先端側部分が、他の部分と一体で成形される合成樹脂からなるハンドル基材部と、該ハンドル基材部を被覆するエラストマーからなるハンドル軟質部とを有し、

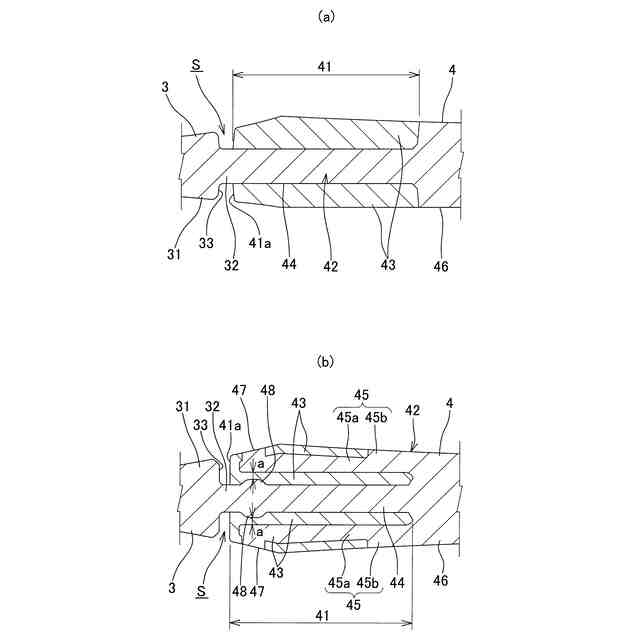

前記ネック部の前記ハンドル部につながる基端側部分に、前記ハンドル基材部に連続する細径のネック軸状部が突設され、
ネック軸状部の周囲の前記ハンドル軟質部と前記ネック部との間に隙間が形成されている、歯ブラシ。
続きを表示(約 1,100 文字)
【請求項2】
前記ハンドル基材部が、
ハンドル部の中心部を軸方向に延び、前記ネック部の前記ネック軸状部に連続するハンドル軸状部と、
前記先端側部分の幅方向左右側縁部に沿って前記ハンドル軸状部と略平行に片持ち状に延設された幅方向左右一対の支持片とを有し、
前記ハンドル軸状部と各支持片との間に、前記ハンドル軟質部が充填されている、請求項1記載の歯ブラシ。
【請求項3】

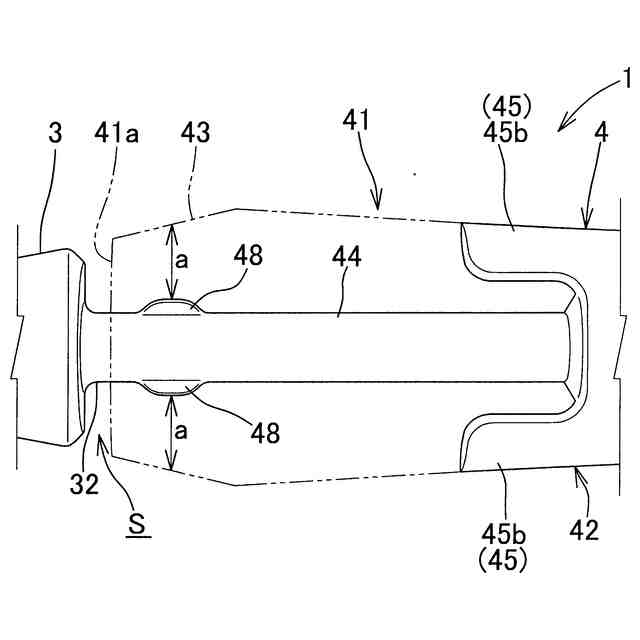

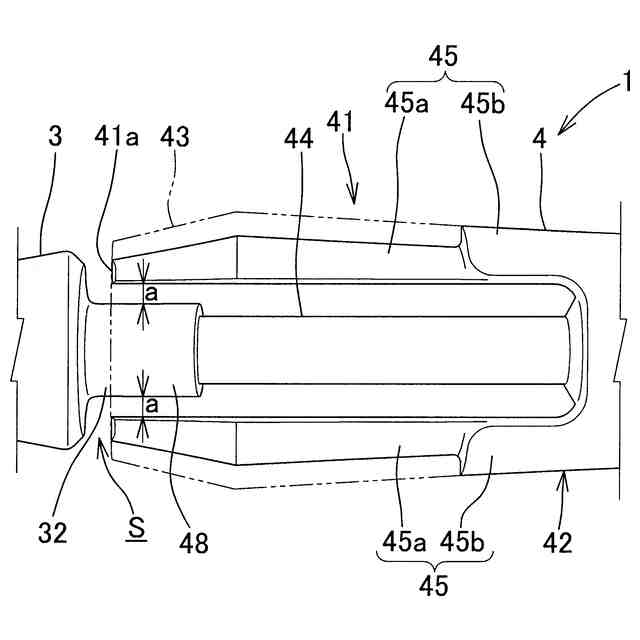

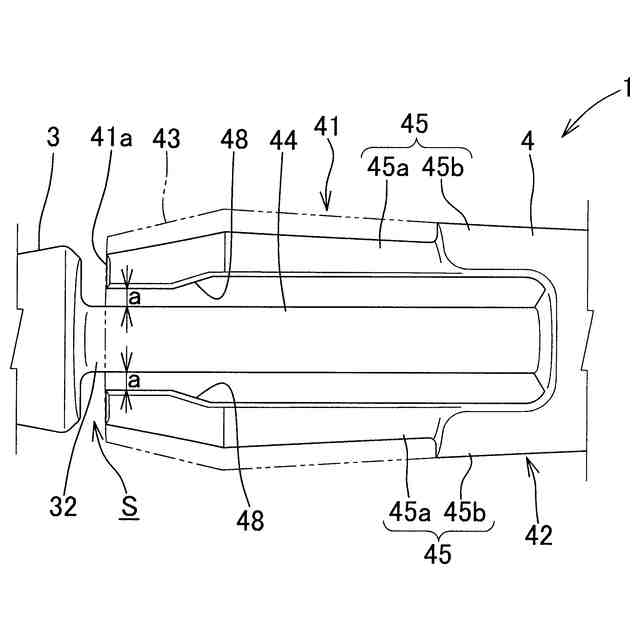

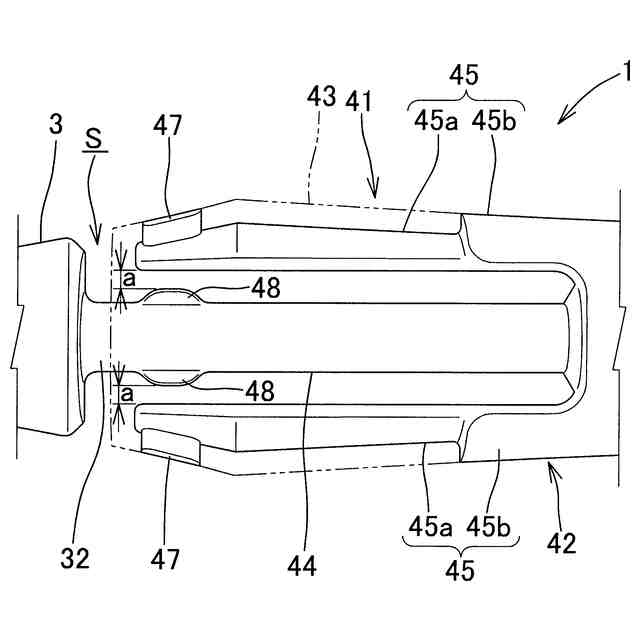

前記ハンドル軸状部の前記ネック軸状部に連続する先端領域における少なくとも幅方向左右側部、または幅方向左右の前記支持片の先端領域における少なくとも前記ハンドル軸状部の先端領域に対面する幅方向左右内面部に、互いの間隔を部分的に小さくする膨出部が設けられている、請求項2記載の歯ブラシ。
【請求項4】
前記ハンドル軸状部の前記ネック軸状部に連続する先端領域における少なくとも幅方向左右側部と、幅方向左右の前記支持片の先端領域における少なくとも前記ハンドル軸状部の先端領域に対面する幅方向左右内面部又は前記ハンドル軸状部の幅方向左右側縁部との幅方向の最短距離が3.5mm以下である請求項2又は3記載の歯ブラシ。
【請求項5】
毛束が植設されたヘッド部と、該ヘッド部に連設されたネック部と、該ネック部に連設されたハンドル部とを備え、
前記ハンドル部の前記ネック部につながる軸方向所定長さの先端側部分が、他の部分と一体で成形される合成樹脂からなるハンドル基材部と、該ハンドル基材部を被覆するエラストマーからなるハンドル軟質部とを有し、
前記ネック部の前記ハンドル部につながる基端側部分に、前記ハンドル基材部に連続する細径のネック軸状部が突設され、
ネック軸状部の周囲の前記ハンドル軟質部と前記ネック部との間に隙間が形成され、

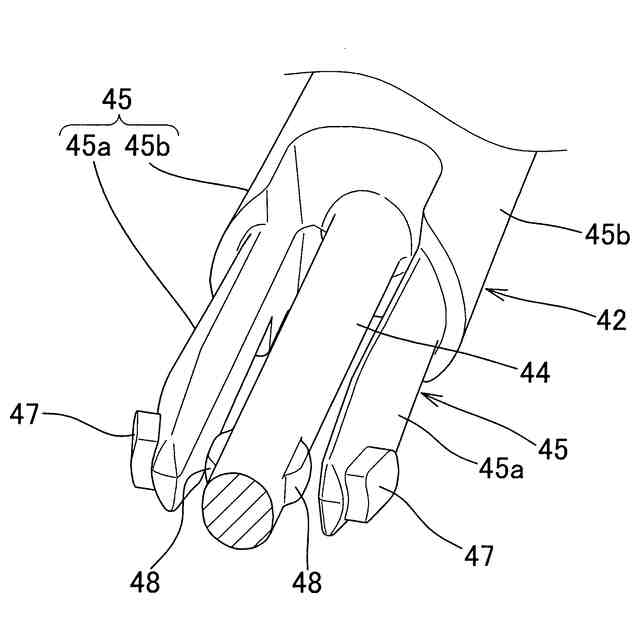

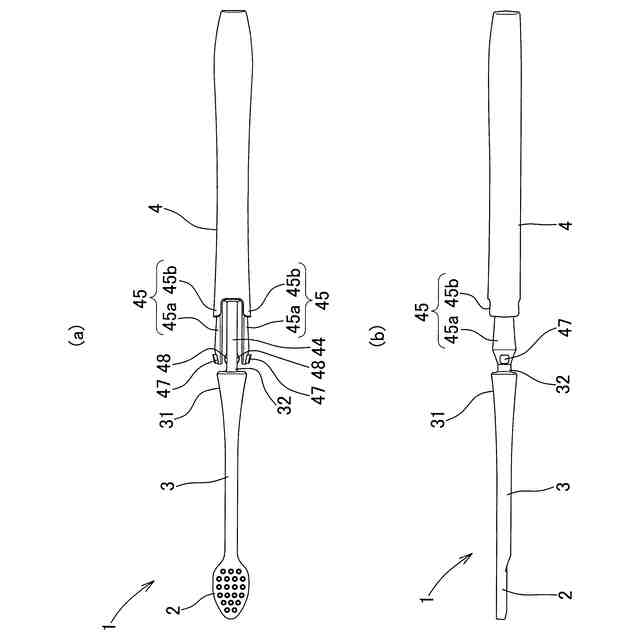

前記ハンドル基材部が、
ハンドル部の中心部を軸方向に延び、前記ネック部の前記ネック軸状部に連続するハンドル軸状部と、
前記先端側部分の幅方向左右側縁部に沿って前記ハンドル軸状部と略平行に片持ち状に延設された幅方向左右一対の支持片とを有し、
前記ハンドル軸状部と各支持片との間に、前記ハンドル軟質部が充填されている歯ブラシの製造方法であって、
前記ハンドル軟質部を形成する二次金型の充填ゲートを、前記二次金型にインサートされる前記ハンドル基材部の幅方向に直交する前後方向となるように、前記ハンドル軟質部を形成する空間に開口して設け、
前記充填ゲートから前記エラストマーを注入して前記ハンドル軟質部を成形する、歯ブラシの製造方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は、毛束が植設されたヘッド部と、該ヘッド部に連設されたネック部と、持ち手となる柄部とを備えた歯ブラシに関する。
続きを表示(約 2,300 文字)
【背景技術】
【0002】
従来、例えば特許文献1に示されるように、歯と歯茎に優しく当たり心地のよい操作性を与えつつ、オーバーブラッシングを容易に抑制できるようにするため、長軸方向先端側に設けられ植毛面を有するヘッド部と、ヘッド部より後端側に配置された把持部(柄部)と、植毛面と把持部との間に配置されたネック部と、植毛面よりも後端側に配置され、硬質樹脂で形成された硬質部と、軟質樹脂で形成され硬質部を被覆する軟質部とを含み、植毛面と直交する第1方向の外力により変形して、硬質部が長軸方向に軟質部を挟持して圧縮する変形部とを備えた歯ブラシが知られている。
【先行技術文献】
【特許文献】
【0003】
特開2021-7471号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に開示された歯ブラシの実施形態では、硬質樹脂からなる硬質部と、この硬質部の全体を隙間なく被覆する軟質樹脂からなる軟質部とを含み、硬質部が長軸方向に軟質部を挟持して圧縮する変形部が、ヘッド部と把持部との間に配設され、毛束の植毛面と直交する第一方向の外力に応じて前記変形部が変形するように構成されている。そして、使用者が、歯ブラシの把持部を把持した状態で歯を磨く際に生じる変形部の変形を十分に感じることを可能として、オーバーブラッシング状態となるのを防止できるとしている。
【0005】
上述のような変形部を設けた場合、歯磨き時に作用する外力に応じて変形部が変形する際に、この変形に応じてオーバーブラッシング状態にあることを使用者が感知できると考えられるが、その変形部を構成する硬質部と軟質部との剛性差に応じて両者が剥離することが懸念される。特に変形部のネック部に近い先端側では、変形部が撓むことで撓み量が大きくなり変形部の軟質樹脂で形成されている軟質部の軸方向先端面と、ネック部である硬質部の軸方向基端面との界面において、ブラッシング時に引張応力が繰り返し負荷されることで剥離が生じやすい。このような剥離が生じると、歯磨き時のスラリーが入り込む一方、それを完全に除去することは容易ではないため、雑菌が繁殖する可能性が高く不衛生となることが懸念される。
【0006】
そこで、本発明が前述の状況に鑑み、解決しようとするところは、歯ブラシが繰り返しの利用によっても不衛生になることを抑制することができるとともに、オーバーブラッシング状態の発生を効果的に防止することができる歯ブラシ及びその製造方法を提供することを目的としている。
【課題を解決するための手段】
【0007】
本発明者は、かかる現況に鑑み鋭意検討した結果、ハンドル部の先端側部分が、他の部分と一体で成形される合成樹脂からなるハンドル基材部と、ハンドル基材部を被覆するハンドル軟質部とを有するようにし、ネック部の基端側部分にハンドル基材部に連続する細径のネック軸状部が突設されるようにし、ネック軸状部の周囲のハンドル軟質部とネック部との間に隙間が形成されるようにすることで、歯ブラシを繰り返し使用した場合でもオーバーブラッシング状態の発生を効果的に防止するとともに、ハンドル基材部とハンドル軟質部との間の先端側の剥離が抑制され、隙間の洗浄が容易であり歯ブラシが不衛生になることを抑制することができることを見出した。
また、前記歯ブラシのハンドル基材部が幅方向左右一対の支持片を有する場合、ハンドル軟質部を形成する二次金型の充填ゲートを、前記ハンドル基材部の幅方向に直交する前後方向となるように、前記ハンドル軟質部を形成する空間に開口して設けることで、支持片の変形等を防止して、幅方向の変形を均一に抑制することが可能な歯ブラシを容易且つ安価に提供できることを見出した。
本発明者は、以上のような知見に基づき、本発明を完成するに至った。
【0008】
すなわち本発明は、以下の発明を包含する。
(1) 毛束が植設されたヘッド部と、該ヘッド部に連設されたネック部と、該ネック部に連設されたハンドル部とを備え、前記ハンドル部の前記ネック部につながる軸方向所定長さの先端側部分が、他の部分と一体で成形される合成樹脂からなるハンドル基材部と、該ハンドル基材部を被覆するエラストマーからなるハンドル軟質部とを有し、前記ネック部の前記ハンドル部につながる基端側部分に、前記ハンドル基材部に連続する細径のネック軸状部が突設され、ネック軸状部の周囲の前記ハンドル軟質部と前記ネック部との間に隙間が形成されている、歯ブラシ。
【0009】
(2) 前記ハンドル基材部が、ハンドル部の中心部を軸方向に延び、前記ネック部の前記ネック軸状部に連続するハンドル軸状部と、前記先端側部分の幅方向左右側縁部に沿って前記ハンドル軸状部と略平行に片持ち状に延設された幅方向左右一対の支持片とを有し、前記ハンドル軸状部と各支持片との間に、前記ハンドル軟質部が充填されている、(1)記載の歯ブラシ。
【0010】
(3) 前記ハンドル軸状部の前記ネック軸状部に連続する先端領域における少なくとも幅方向左右側部、または幅方向左右の前記支持片の先端領域における少なくとも前記ハンドル軸状部の先端領域に対面する幅方向左右内面部に、互いの間隔を部分的に小さくする膨出部が設けられている、(2)記載の歯ブラシ。
(【0011】以降は省略されています)
