公開番号2025100155
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217314
出願日2023-12-22
発明の名称歯ブラシ
出願人サンスター株式会社
代理人弁理士法人柳野国際特許事務所
主分類A46B 5/00 20060101AFI20250626BHJP(ブラシ製品)
要約【課題】オーバーブラッシング状態の発生を効果的に防止できるとともに、フォーンズ法やローリング法で磨く際にも、歯列や歯間等の狙った箇所に毛束を追従させることができ、良好な清掃性が維持できる歯ブラシを提供する。
【解決手段】柄部3が、ネック部2と一体に成形された第一の硬質樹脂からなる芯材4と、第一の硬質樹脂に対して低密着の性質を有する第二の硬質樹脂による被覆材5とを有し、芯材4が芯材本体とその先端部側に設けられた可動部7とを有し、被覆材5の先端側部分に左右分岐した一対の腕部52を有し、該腕部52の間に貫通溝が形成され、腕部52の腹側の先端部間に可動部7の揺動変位を規制する連結部53が渡設され、可動部7の体積が200mm³以上である。

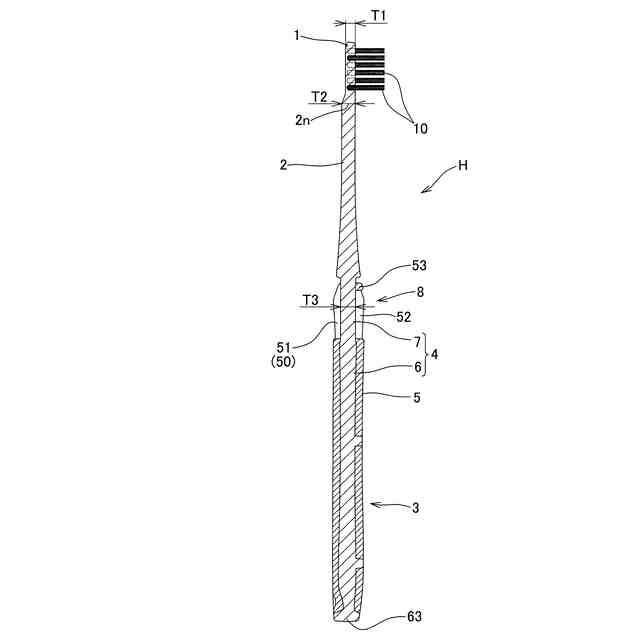

【選択図】図1
特許請求の範囲【請求項１】

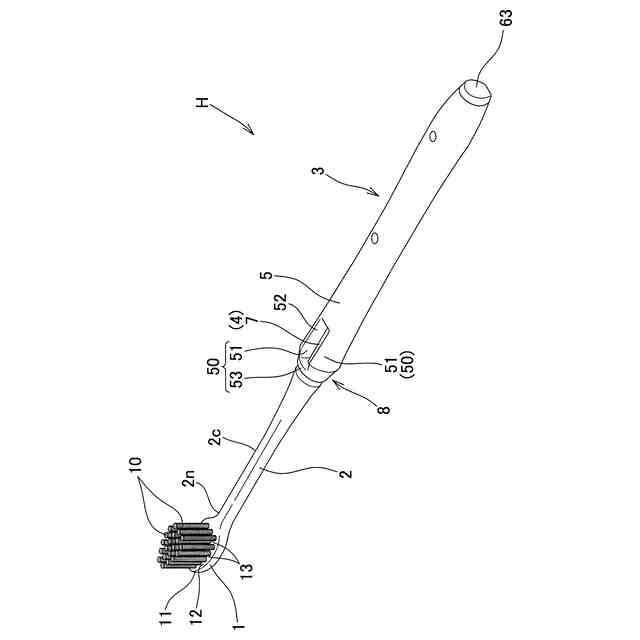

毛束が植設されたヘッド部と、該ヘッド部に連設されたネック部と、持ち手となる柄部とを備え、

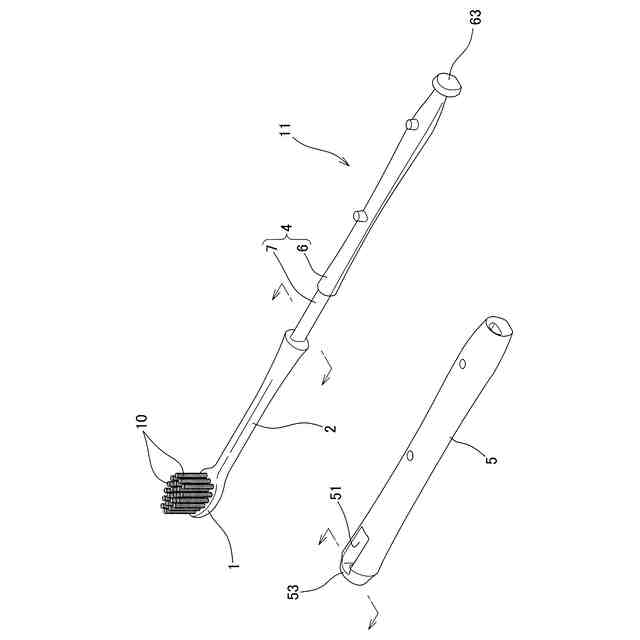

前記柄部が、前記ネック部と一体に成形された第一の硬質樹脂からなる芯材と、前記第一の硬質樹脂に対して低密着の性質を有する第二の硬質樹脂により前記芯材を被覆するように形成された被覆材とを有し、
前記芯材が、前記被覆材内に埋設される芯材本体と、その先端部側に設けられ、前記ヘッド部の植毛面と直交する方向に作用するブラッシング圧に応じて前記毛束の突出方向と逆方向である背側へ屈曲して揺動変位する可動部とを有し、

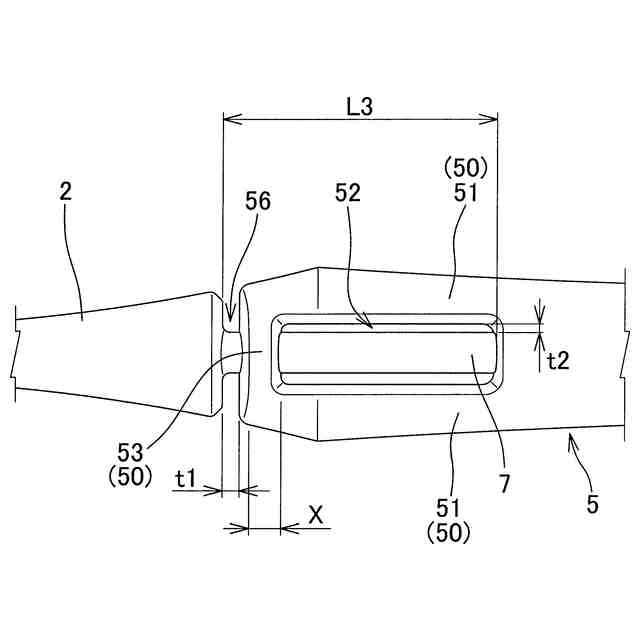

前記被覆材の先端側部分に左右分岐した一対の腕部を有し、該腕部の間に前記被覆材を背側から腹側に貫通して前記可動部の揺動変位を許容する貫通溝が形成され、

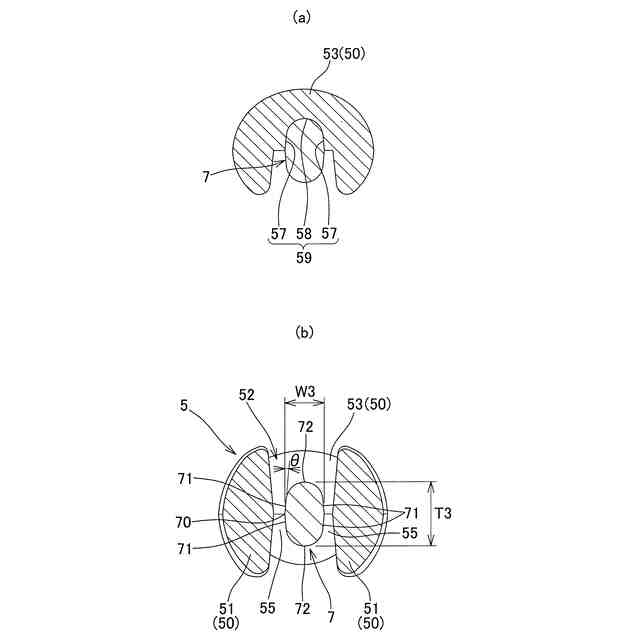

前記腕部の腹側の先端部間に、前記可動部に被覆形成されて前記可動部の揺動変位を規制する連結部が渡設され、
前記可動部の体積が、２００ｍｍ
３
以上であることを特徴とする歯ブラシ。
続きを表示（約 300 文字）【請求項２】

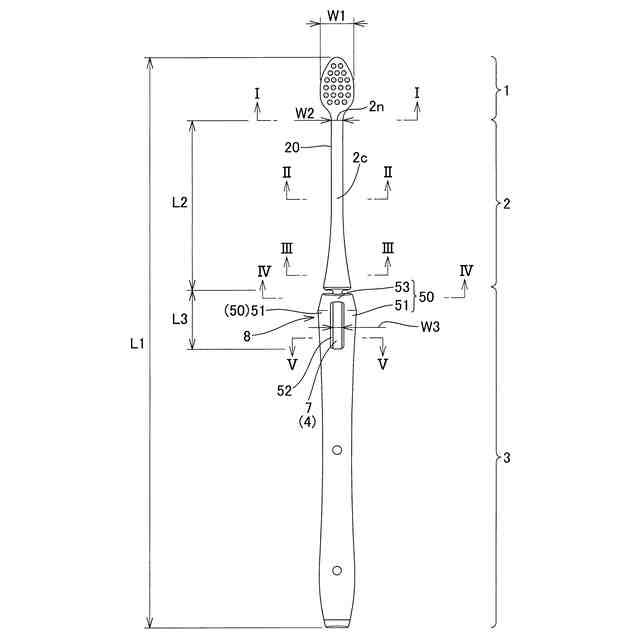

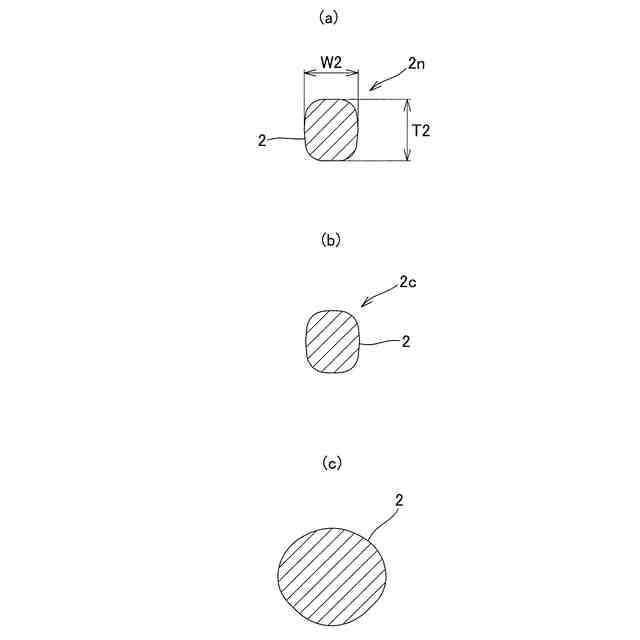

前記ネック部が、前記ヘッド部寄りに幅５ｍｍ以下の細幅部を有している、
請求項１記載の歯ブラシ。
【請求項３】
前記ネック部の細幅部の厚みが５ｍｍ以下である、
請求項２記載の歯ブラシ。
【請求項４】

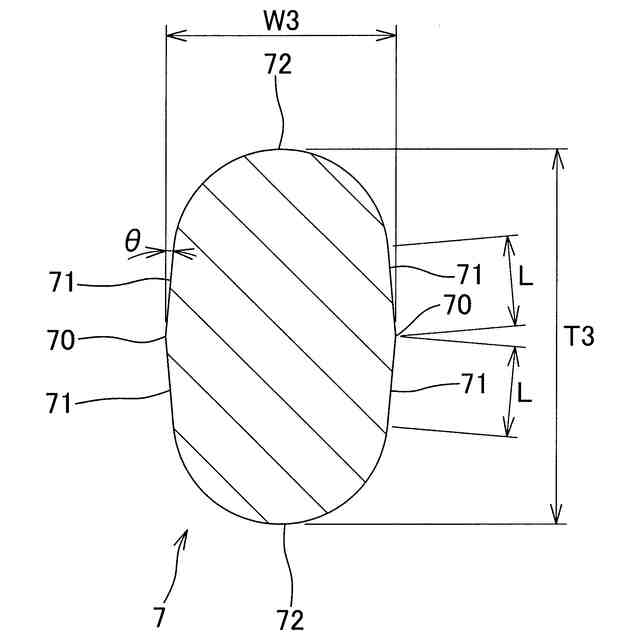

前記可動部の腹側の外周面の少なくとも前記連結部が被覆形成される対面領域を含む領域が、最も幅のある左右の裾の位置からそれぞれ内側へ傾斜して所定長さだけ直線状に腹側へ延びる傾斜した一対の平坦な傾斜面と、その延出端同士を結ぶ断面視略円弧状の凸曲面とよりなる断面視略アーチ状の面で構成されていることを特徴とする、
請求項１記載の歯ブラシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、毛束が植設されたヘッド部と、該ヘッド部に連設されたネック部と、持ち手となる柄部とを備えた歯ブラシに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、例えば特許文献１に示されるように、オーバーブラッシングを抑制するため、長軸方向の先端側に設けられた植毛面を有するヘッド部と、ヘッド部より後端側に配置された把持部（柄部）と、植毛面と把持部との間に配置されたネック部と、植毛面よりも後端側に配置され、硬質樹脂で形成された硬質部と、軟質樹脂で形成されて硬質部の少なくとも一部を被覆する軟質部とを含み、植毛面と直交する第一方向の外力により変形して、硬質部が長軸方向に軟質部を挟持して圧縮する変形部とを備えた歯ブラシが知られている。
【０００３】
この引用文献１に記載の歯ブラシは、変形に応じてオーバーブラッシング状態にあることを使用者が感知できる反面、歯ブラシの把持性が低下し、歯磨き操作に支障をきたすおそれがある。また、高価なエラストマー等からなる軟質樹脂により硬質部を被覆しているので、歯ブラシの製造コストが高くつくという問題があった。さらに、変形部が変形を繰り返すことで、硬質部と軟質部との剛性差により両者が剥離する可能性がある。
【０００４】
これに対し、本発明者は既に、毛束が植設されたヘッド部と、該ヘッド部に連設されたネック部と、持ち手となる柄部とを備え、該柄部が、ネック部と一体に形成された第一の硬質樹脂からなる芯材と、第一の硬質樹脂に対して低密着の性質を有する第二の硬質樹脂により前記芯材を被覆するように形成された被覆材とを有し、前記芯材が、被覆材内に埋設される芯材本体と、その先端部側に設けられて、ヘッド部の植毛面と直交する方向に作用するブラッシング圧に応じて前記毛束の突出方向と逆方向に揺動変位する可動部とを有し、前記被覆材の先端側部分には、前記可動部の揺動変位を許容する空間部が設けられた歯ブラシを提案している（特許文献２）。
【０００５】
この特許文献２の歯ブラシによれば、使用者が歯を磨く際に、第二の硬質樹脂からなる被覆材を変形させることなく、第二の硬質樹脂からなる芯材本体の先端部側に設けられた可動部を、被覆材の空間部内において揺動変位させることが許容される。このため、歯ブラシの使用者は、柄部の被覆材を把持した状態で、ヘッド部の毛束を歯に対して適正に当接させることが可能になるとともに、ブラッシング圧に応じて芯材の可動部を揺動変位させることが可能となる。したがって、特許文献１の歯ブラシのように把持性が悪化する等の問題を生じることなく、過大なブラッシング圧が作用するのを防止して、歯を効果的に清掃することが可能である。
【０００６】
ところで、特許文献２の歯ブラシは、特に、歯ブラシを幅方向にも積極的に動かして清掃するフォーンズ法やローリング法で磨く際、毛束が歯列や歯間等、狙った箇所に追従しなくなり、清掃性が落ちてしまう場合があるという課題があった。
【先行技術文献】
【特許文献】
【０００７】
特開２０２１－７４７１号公報
特開２０２３－２９２６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
そこで、本発明が前述の状況に鑑み、解決しようとするところは、オーバーブラッシング状態の発生を効果的に防止できるとともに、フォーンズ法やローリング法で磨く際にも、歯列や歯間等の狙った箇所に毛束を追従させることができ、良好な清掃性が維持できる歯ブラシを提供する点にある。
【課題を解決するための手段】
【０００９】

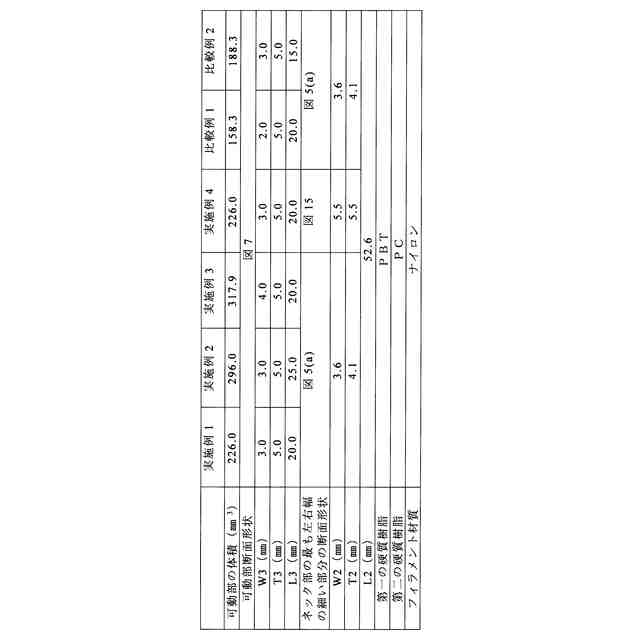

本発明者は、かかる現況に鑑み、鋭意検討した結果、とくに可動部が動き始めた後、貫通溝の隙間分だけ可動部がブラッシング圧の圧方向と直角の方向（歯ブラシ幅方向）にも動くが、その動きによってはヘッド部やネック部の本来の撓みを阻害し、毛束の追従性が悪化してしまうことを突き止め、さらに、その追従性を維持するためには可動部の体積を２００ｍｍ
３
以上に設定することが重要であることを見出し、本発明を完成するに至った。
【００１０】
すなわち本発明は、以下の発明を包含する。
（１）毛束が植設されたヘッド部と、該ヘッド部に連設されたネック部と、持ち手となる柄部とを備え、前記柄部が、前記ネック部と一体に成形された第一の硬質樹脂からなる芯材と、前記第一の硬質樹脂に対して低密着の性質を有する第二の硬質樹脂により前記芯材を被覆するように形成された被覆材とを有し、前記芯材が、前記被覆材内に埋設される芯材本体と、その先端部側に設けられ、前記ヘッド部の植毛面と直交する方向に作用するブラッシング圧に応じて前記毛束の突出方向と逆方向である背側へ屈曲して揺動変位する可動部とを有し、前記被覆材の先端側部分に左右分岐した一対の腕部を有し、該腕部の間に前記被覆材を背側から腹側に貫通して前記可動部の揺動変位を許容する貫通溝が形成され、前記腕部の腹側の先端部間に、前記可動部に被覆形成されて前記可動部の揺動変位を規制する連結部が渡設され、前記可動部の体積が、２００ｍｍ
３
以上であることを特徴とする歯ブラシ。
（【００１１】以降は省略されています）
