公開番号2025100855
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025071187,2023158357
出願日2025-04-23,2018-12-28
発明の名称表示基板及び表示装置
出願人京東方科技集團股ふん有限公司,BOE TECHNOLOGY GROUP CO.,LTD.
代理人個人,個人
主分類G09F 9/30 20060101AFI20250626BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示基板及び表示装置を提供する。

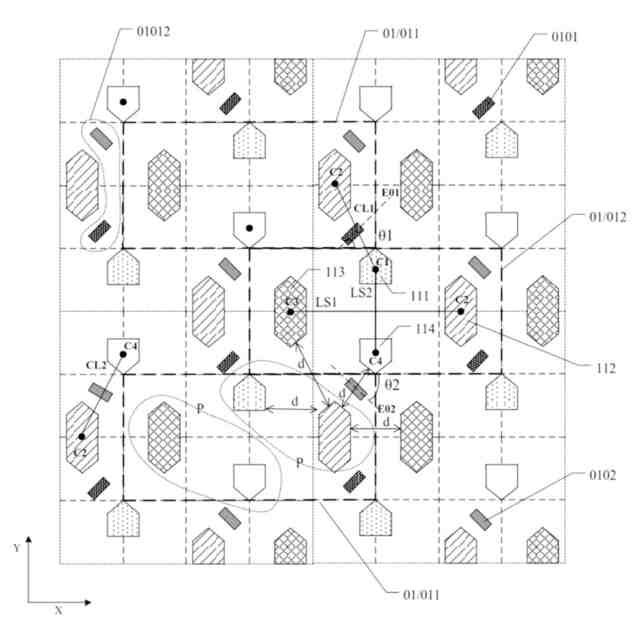

【解決手段】該表示基板は、第1サブピクセル(111)、第2サブピクセル(112)、及び第1スペーサ(0101)を備え、前記第1サブピクセル(111)の中心(C1)と前記第2サブピクセル(112)の中心(C2)の連結線は中心連結線(CL1)であり、前記中心連結線(CL1)は第1方向(X)に垂直ではなく、前記第1方向(X)は行方向又は列方向の少なくとも一方であり、第1スペーサ(0101)は、第1サブピクセル(111)と第2サブピクセル(112)との間に設置され、且つ第1サブピクセル(111)と第2サブピクセル(112)との間にある第1スペーサ(0101)の延設方向(E01)は第1方向(X)に垂直ではない。それにより、該表示基板は、異なる視角での色かぶりを改善して、表示品質を向上させることができる。

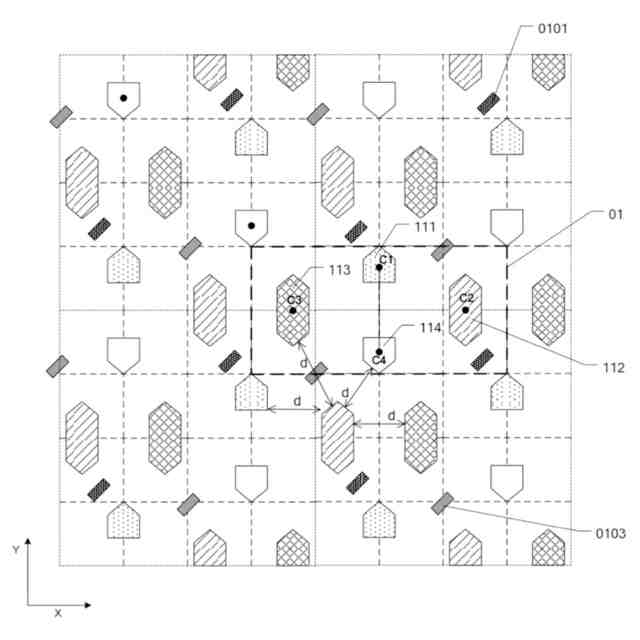

【選択図】図2A
特許請求の範囲【請求項１】
第１サブピクセル、第２サブピクセル、及び第１スペーサを備える表示基板であって、
前記第１サブピクセルの中心と前記第２サブピクセルの中心の連結線は中心連結線であり、前記中心連結線は第１方向に垂直ではなく、前記第１方向は行方向又は列方向の少なくとも一方であり、
前記第１スペーサは、前記第１サブピクセルと前記第２サブピクセルとの間に設置され、且つ前記第１サブピクセルと第２サブピクセルとの間にある前記第１スペーサの延設方向は前記第１方向に垂直ではない表示基板。
続きを表示（約 1,100 文字）【請求項２】
前記第１スペーサの延設方向は、前記第１方向とは、４０°～５０°又は１３０°～１４０°範囲の夾角を有する請求項１に記載の表示基板。
【請求項３】
前記夾角は４５°又は１３５°である請求項２に記載の表示基板。
【請求項４】
前記中心連結線は前記第１方向と平行ではない請求項１から３のいずれか一項に記載の表示基板。
【請求項５】
前記表示基板は、それぞれ第１サブピクセル、第２サブピクセル、第３サブピクセル、及び第４サブピクセルを有する複数のピクセルグループを含み、前記第１スペーサは、異なるピクセルグループに属する第１サブピクセルと第２サブピクセルの間に位置する請求項１から４のいずれか一項に記載の表示基板。
【請求項６】

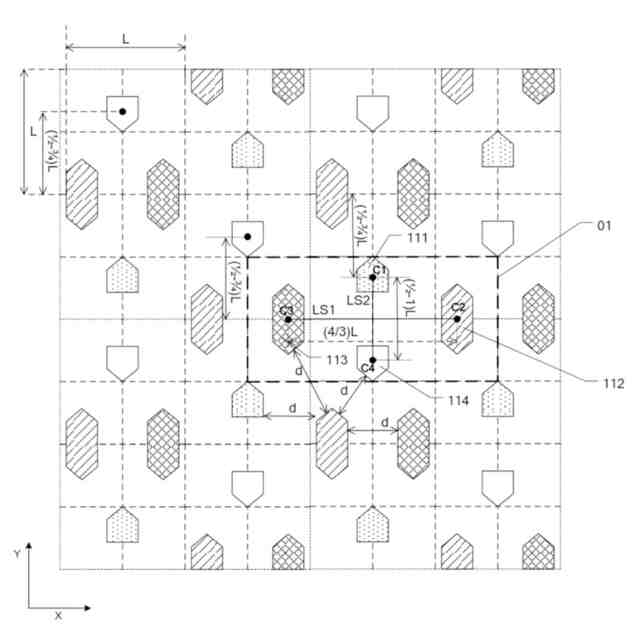

前記ピクセルグループにおいて、前記第２サブピクセルの中心と前記第３サブピクセルの中心の連結線は第１線分であり、前記第１サブピクセルと前記第４サブピクセルは、前記第２サブピクセルと前記第３サブピクセルとの間に位置して、それぞれ前記第１線分の両側に設けられ、前記第１サブピクセルの中心と前記第４サブピクセルの中心の連結線は、長さが前記第１線分の長さよりも小さい第２線分である請求項５に記載の表示基板。
【請求項７】
前記第２線分の長さと前記第１線分の長さの比は３／４以下である請求項６に記載の表示基板。
【請求項８】

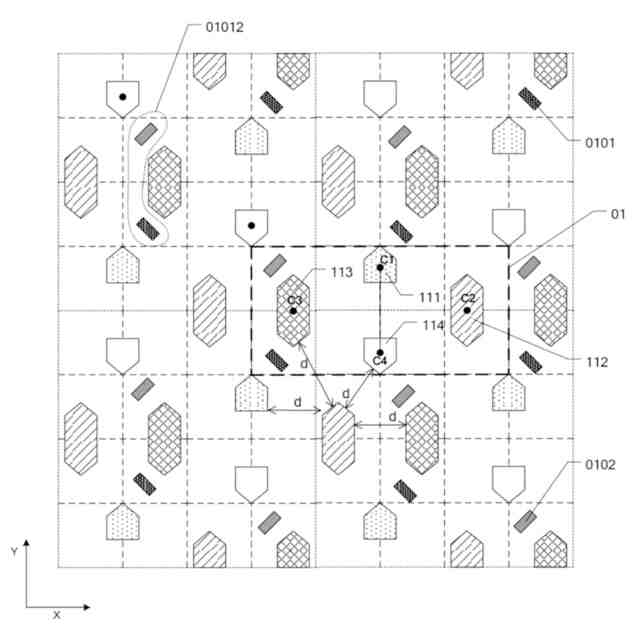

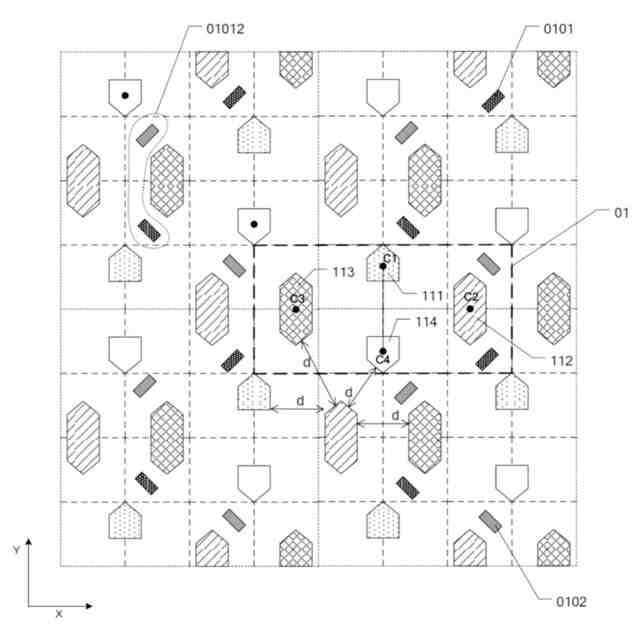

第２スペーサをさらに備え、前記第２スペーサは、隣接するピクセルグループの間に位置し、異なるピクセルグループの第４サブピクセルと第２サブピクセルとの間又は異なるピクセルグループの第４サブピクセルと第３サブピクセルとの間に設置され、前記第４サブピクセルと前記第２サブピクセルとの間又は前記第４サブピクセルと前記第３サブピクセルとの間にある前記第２スペーサの延設方向は前記第１方向に垂直ではない請求項６に記載の表示基板。
【請求項９】
前記第１スペーサは、隣接するピクセルグループの第１サブピクセルと第２サブピクセルとの間に設置され、及び／又は、隣接するピクセルグループの第１サブピクセルと第４サブピクセルとの間に設置される請求項５から８のいずれか一項に記載の表示基板。
【請求項１０】
前記第２サブピクセル又は前記第４サブピクセルの周囲に位置する前記第１スペーサは第２スペーサとスペーサペアを形成し、前記スペーサペアにおける第１スペーサと第２スペーサは、前記第２サブピクセル又は前記第３サブピクセルの同じ側に位置する請求項９に記載の表示基板。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本特許出願は、２０１８年２月９日に提出された中国特許出願第２０１８１０１３５９４８．６号の優先権を主張し、上記中国特許出願で開示される全内容は本開示の実施例の一部として援用されている。
続きを表示（約 1,100 文字）【０００２】
本開示の実施例は、表示基板及び表示装置に関する。
【背景技術】
【０００３】
表示技術の継続的な発展に伴って、表示装置の解像度に対する要求がますます高まっている。表示品質が高い等の利点を有するため、高解像度表示装置の応用範囲もますます広がっている。通常、ピクセルのサイズ及びピクセル間の間隔を縮小することにより、表示装置の解像度を高めることができる。しかしながら、ピクセルのサイズ及びピクセル間の間隔の縮小は、製造プロセスにおいてますます高い精度を要求しており、その結果、表示装置の製造プロセスの難しさ及び製造コストの増加を引き起こす。
【０００４】
一方、サブピクセルレンダリング（Ｓｕｐ‐ＰｉｘｅｌＲｅｎｄｅｒｉｎｇ、ＳＰＲ）技術は、異なる色のサブピクセルに対する人間の目の解像度の違いを利用して、通常の赤、緑、青の３色のサブピクセルと異なり、ピクセルのモードを単純に定義し、特定の位置での解像度が鈍感である色のサブピクセルを異なるピクセルの間で共有することにより、比較的少ないサブピクセルを用いて、同じピクセル解像度のパフォーマンスをシミュレートして実現することができ、それにより、製造プロセスの難しさを低減させて、製造コストを削減させる。
【０００５】

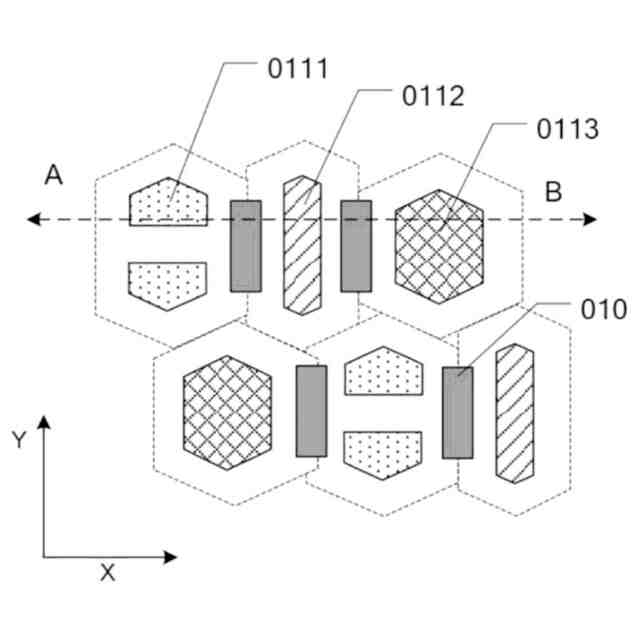

表示装置において、通常、支持の役割を果たすためにスペーサを設置する。
【発明の概要】
【発明が解決しようとする課題】
【０００６】

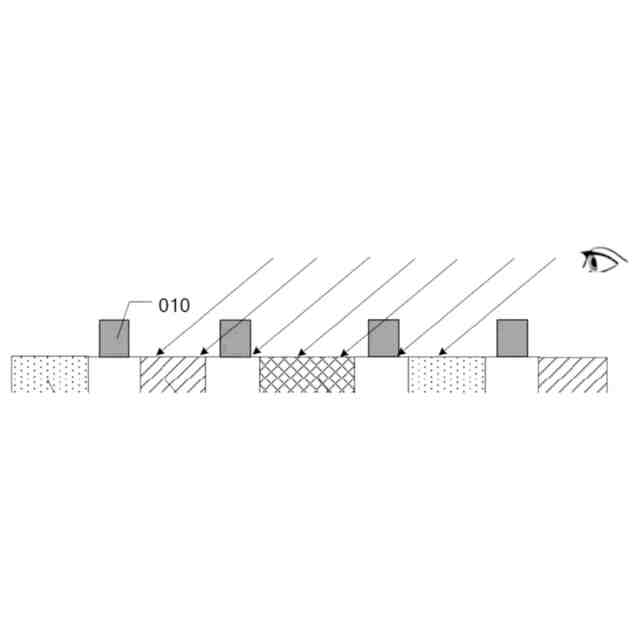

本開示の実施例は、異なる視角での色かぶりを減少し、表示品質を向上させるために、表示基板及び表示装置を提供する。
【課題を解決するための手段】
【０００７】
本開示の少なくとも１つの実施例は表示基板を提供し、第１サブピクセル、第２サブピクセル、及び第１スペーサを備える。前記第１サブピクセルの中心と前記第２サブピクセルの中心の連結線は中心連結線であり、前記中心連結線は第１方向に垂直ではなく、前記第１方向は行方向又は列方向の少なくとも一方である。前記第１スペーサは、前記第１サブピクセルと前記第２サブピクセルとの間に設置され、且つ前記第１サブピクセルと第２サブピクセルとの間にある前記第１スペーサの延設方向は前記第１方向に垂直ではない。
【０００８】
たとえば、前記第１スペーサの延設方向は前記第１方向とは、４０°～５０°又は１３０°～１４０°範囲の夾角を有する。
【０００９】
たとえば、前記夾角は４５°又は１３５°である。
【００１０】
たとえば、前記中心連結線は前記第１方向と平行ではない。
（【００１１】以降は省略されています）
