公開番号2025100978
公報種別公開特許公報(A)
公開日2025-07-04
出願番号2025068813,2023001018
出願日2025-04-18,2023-01-06
発明の名称中継機、通信システム、通信システムの動作方法及びプログラム
出願人NECプラットフォームズ株式会社
代理人個人,個人
主分類H04L 41/0853 20220101AFI20250627BHJP(電気通信技術)
要約【課題】異なる方式で生成されたトポロジ情報の混在を許容し、相互に活用することに寄与する中継機、通信システム、通信システムの動作方法、及びプログラムの提供。
【解決手段】通信機器の接続及び切断を検出する検出部と、前記検出部の検出に応じて前記通信機器に関する情報である通信機器情報を通信機器毎に取得する通信機器情報取得部と、前記通信機器情報に基づいて生成された情報であって、通信ネットワーク内における通信機器の構成に関する情報である通信機器構成情報を保持する保持部と、前記通信機器構成情報を他の通信機器に送信する送信部と、を有する中継機等を提供する。

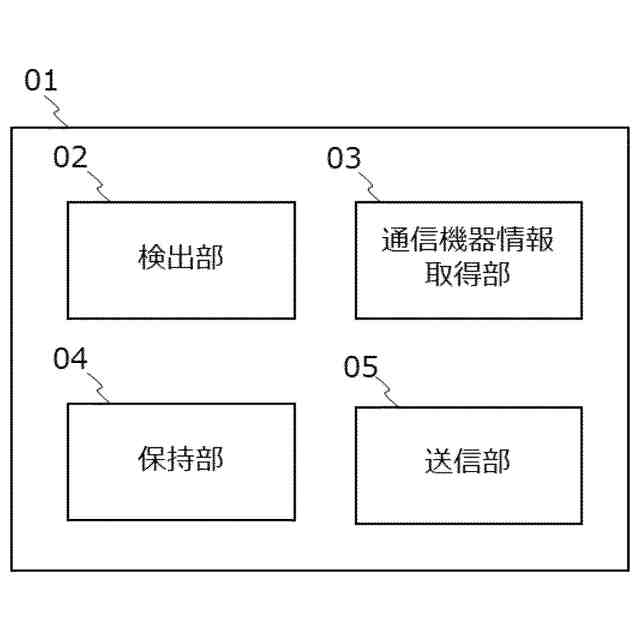

【選択図】図1
特許請求の範囲【請求項１】
中継機と通信ネットワークを介して接続されている親機であって、

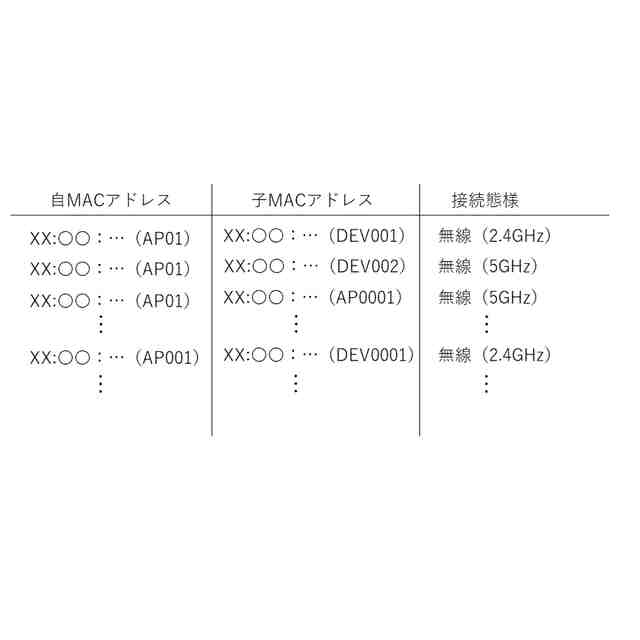

前記中継機から送信された通信機器構成情報を受信する受信部と、
通信機器構成情報を蓄積する蓄積部と、
前記蓄積されている通信機器構成情報とは別の、
前記通信ネットワーク内における通信機器の構成に関する情報である別の通信機器構成情報に対して、
前記蓄積されている通信機器構成情報に基づいて、通信機器情報の追加、又は更新、又は削除を行う同期部と、
を有する親機。
続きを表示（約 950 文字）【請求項２】

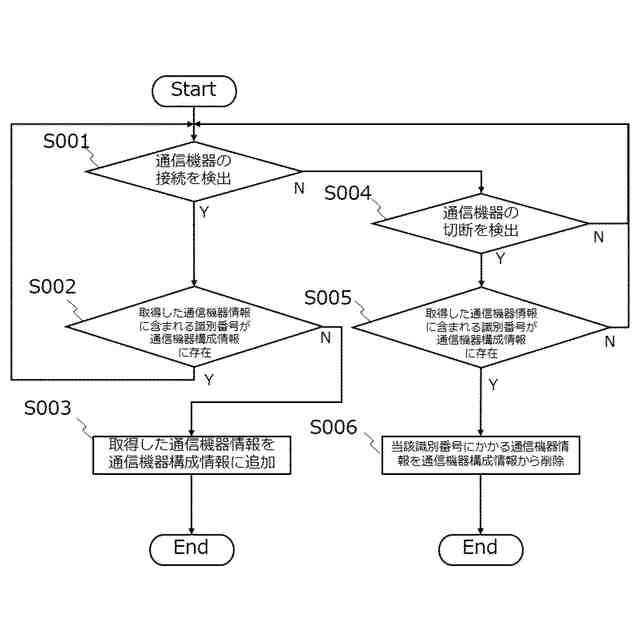

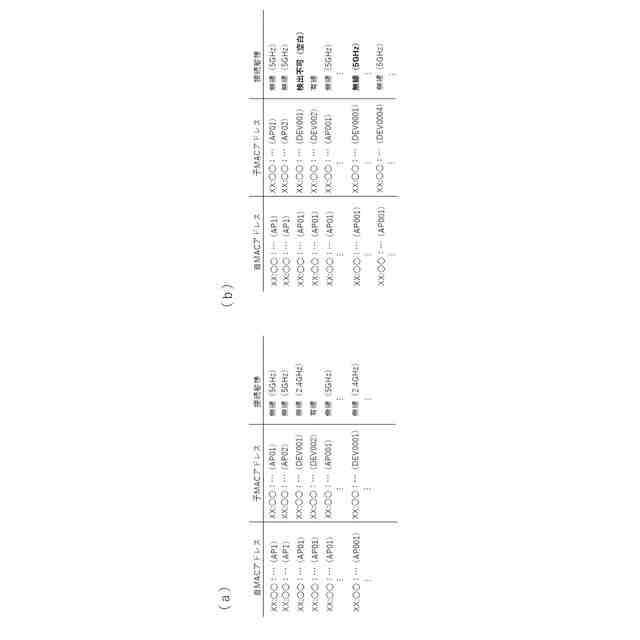

前記蓄積部は、前記受信部により受信された前記通信機器構成情報に含まれる通信機器情報が、
前記蓄積部に蓄積された通信機器構成情報に存在するか否かを判断し、
存在する場合には前記蓄積部に蓄積された通信機器構成情報に含まれる識別番号に係る通信機器情報を削除し、かつ、存在するか否かに関わらず前記受信された通信機器構成情報に含まれる通信機器情報の全てを前記蓄積部に蓄積された通信機器構成情報に追加する、
請求項１に記載の親機。
【請求項３】
前記別の通信機器構成情報に基づいて、前記別の通信機器構成情報に含まれる前記通信ネットワーク内における通信機器の構成を視覚化し、描画する描画部と、
前記描画部による描画の要求を受け付ける描画要求受付部と、
前記描画部は、前記描画要求受付部が受け付けた描画の要求に応じて、描画を行う、
請求項１又は２に記載の親機。
【請求項４】
前記描画部は、描画された描画情報を端末へ送信する請求項３に記載の親機。
【請求項５】
中継機と通信ネットワークを介して接続されている親機が、
前記中継機から送信された通信機器構成情報を受信し、
通信機器構成情報を蓄積し、
前記蓄積されている通信機器構成情報とは別の、
前記通信ネットワーク内における通信機器の構成に関する情報である別の通信機器構成情報に対して、
前記蓄積されている通信機器構成情報に基づいて、通信機器情報の追加、又は更新、又は削除を行う、
親機の動作方法。
【請求項６】
中継機と通信ネットワークを介して接続されている親機に含まれるコンピュータに、
前記中継機から送信された通信機器構成情報を受信する処理と、
通信機器構成情報を蓄積する処理と、
前記蓄積されている通信機器構成情報とは別の、
前記通信ネットワーク内における通信機器の構成に関する情報である別の通信機器構成情報に対して、
前記蓄積されている通信機器構成情報に基づいて、通信機器情報の追加、又は更新、又は削除を行う処理と、を実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本機及びシステムは、信頼性を有する通信ネットワーク構成情報の把握及び可視化に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

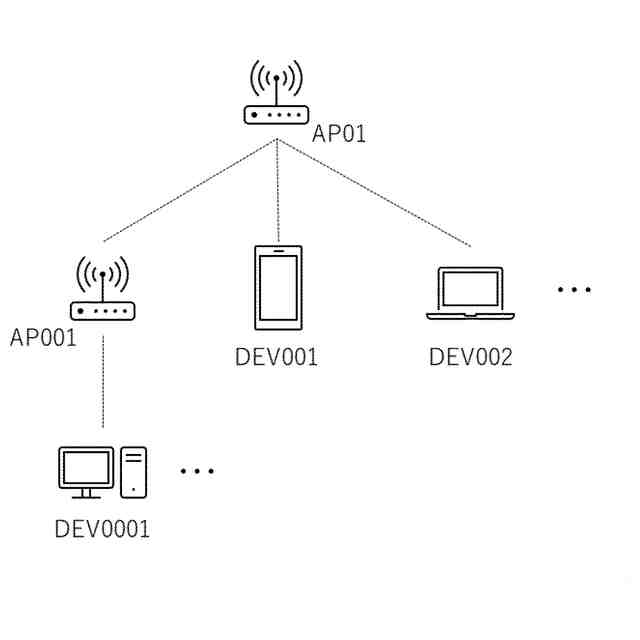

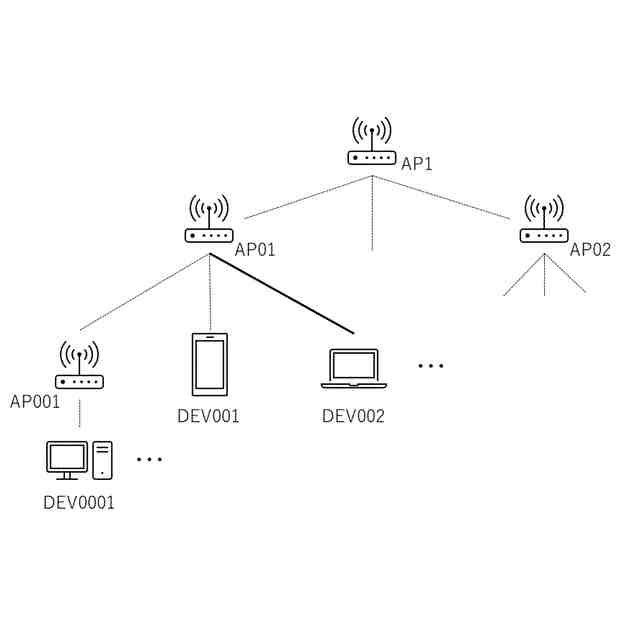

無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）の普及により、端末やアクセスポイントなどのネットワークを構成する要素が増加し、通信ネットワークにおけるこれらの要素の構成や関係であるトポロジ構成情報を把握し可視化するといった需要が高まっている。また、近年では新たなメッシュ技術を導入する無線ＬＡＮのアクセスポイント機器が増加していることから、このような需要の高まりに拍車がかかっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１４５８９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
なお、上記先行技術文献の各開示を、本書に引用をもって繰り込むものとする。以下の
分析は、本発明者らによってなされたものである。
【０００５】
一方で、通信ネットワークのトポロジ情報を可視化したトポロジ図を表示する機能は、ソフトウエア開発キット（ＳＤＫ：ＳｏｆｔｗａｒｅＤｅｖｅｌｏｐｍｅｎｔＫｉｔ）を提供するベンダごとにアルゴリズムが異なっており、そのアルゴリズムはブラックボックスであることが多い。そのため、異なるベンダのアクセスポイント機器の組み合わせにおいては、トポロジ図の情報が一部誤っていることや、ネットワーク上のすべての機器の情報が取得できないことがあるなど、トポロジ図として不完全な情報となる場合がある。
【０００６】
特許文献１には、上記のような不完全な情報の場合（通信装置の接続関係が分かっていない場合やマルチベンダ環境の場合）でもネットワーク構成を可視化することが可能な仕組みが開示されている。しかしながら、特許文献１の技術でもトポロジの決定手法は独自のアルゴリズムで構成されており、当該手法が標準化に採用される事等により広く用いられることとならない限りは、異なるベンダの異なる方式で生成されたトポロジ情報が混在するといった状況は変わらない。
【０００７】
そこで、本発明の一視点において、異なる方式で生成されたトポロジ情報の混在を許容し、相互に活用することに寄与する中継機、通信システム、通信システムの動作方法、及びプログラムを提供する。
【課題を解決するための手段】
【０００８】

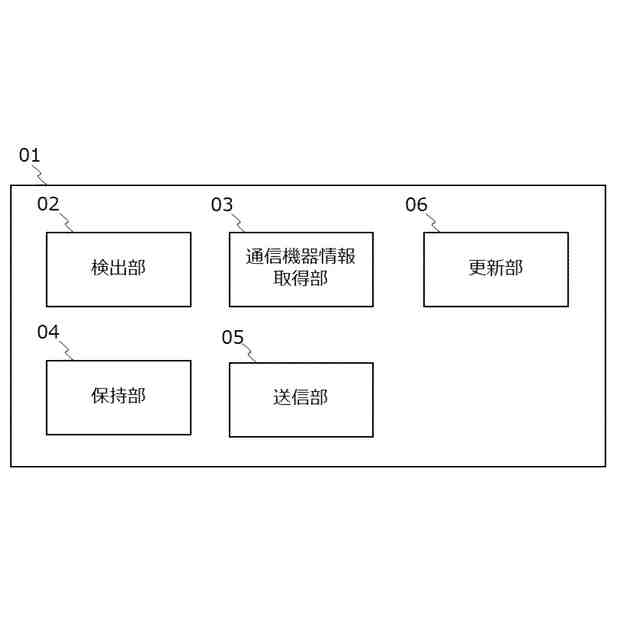

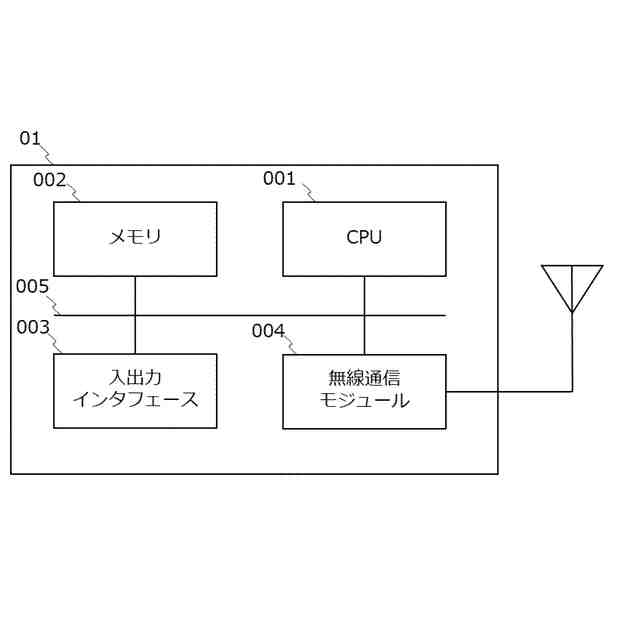

本発明の第一の視点によれば、通信機器の接続及び切断を検出する検出部と、前記検出部の検出に応じて前記通信機器に関する情報である通信機器情報を通信機器毎に取得する通信機器情報取得部と、前記通信機器情報に基づいて生成された情報であって、通信ネットワーク内における通信機器の構成に関する情報である通信機器構成情報を保持する保持部と、前記通信機器構成情報を他の通信機器に送信する送信部と、を有する中継機が提供される。
【０００９】
本発明の第二の視点によれば、通信機器と、前記通信機器の接続及び切断を検出する検出部と、前記検出部の検出に応じて前記通信機器に関する情報である通信機器情報を通信機器毎に取得する通信機器情報取得部と、前記通信機器情報に基づいて生成された情報であって、通信ネットワーク内における通信機器の構成に関する情報である通信機器構成情報を保持する保持部と、前記通信機器構成情報を他の通信機器に送信する送信部と、を有する中継機と、前記中継機の前記送信部から送信された前記通信機器構成情報を受信する受信部と、通信機器構成情報を蓄積する蓄積部と、を有する親機と、を含み、前記蓄積部は、前記受信部による前記通信機器構成情報の受信に応じて、前記蓄積部に蓄積されている通信機器構成情報を更新する、通信システムが提供される。
【００１０】

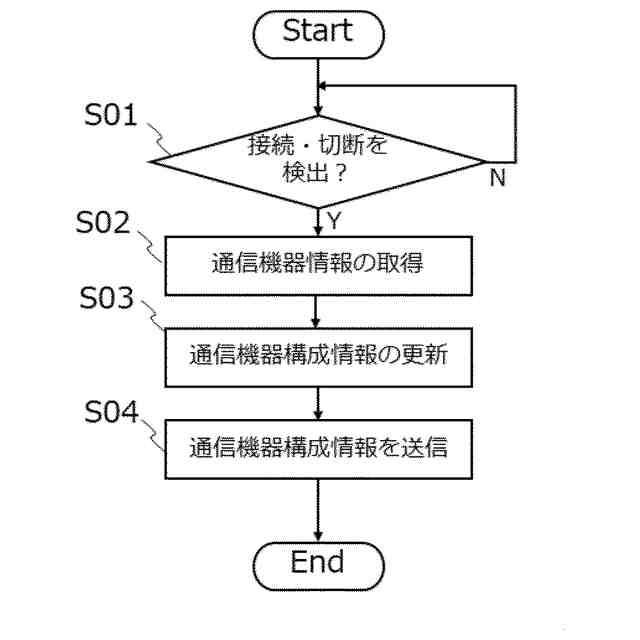

本発明の第三の視点によれば、第１のコンピュータが通信機器の接続及び切断を検出するステップと、前記第１のコンピュータが前記検出に応じて前記通信機器に関する情報である通信機器情報を通信機器毎に取得するステップと、前記通信機器情報に基づいて生成された情報であって、通信ネットワーク内における通信機器の構成に関する情報である通信機器構成情報を前記第１のコンピュータが取得するステップと、前記第１のコンピュータが、前記通信機器構成情報を第２のコンピュータに送信するステップと、前記第２のコンピュータが第１のコンピュータから送信された前記通信機器構成情報を受信するステップと、前記第２のコンピュータが通信機器構成情報を蓄積するステップと、前記第２のコンピュータが、前記通信機器構成情報の受信に応じて、蓄積されている通信機器構成情報を更新するステップと、を含む通信システムの動作方法が提供される。
（【００１１】以降は省略されています）
