発明の名称情報処理システム、情報処理方法、プログラム及び情報処理装置
出願人株式会社リガク
代理人弁理士法人IPX
主分類A61B 6/03 20060101AFI20250630BHJP(医学または獣医学;衛生学)
要約【課題】CT装置に関して、距離センサを必要とせずにSODシフトを補正する技術を提供する。
【解決手段】本発明の一態様によれば、CT装置との間で情報を処理するための情報処理システムが提供される。仮補正ステップでは、X線発生器の回転軸に対する角度位置を変数とし、SODに関する仮補正パラメータをパラメータとする仮補正関数を用いて、複数の仮補正パラメータ毎に、測定データから仮補正再構成画像を取得する。SODは、X線発生器及び回転軸の間の距離である。仮補正再構成画像は、所定の平面で試料を再構成した画像である。指標計算ステップでは、複数の仮補正パラメータ毎に取得されたそれぞれの仮補正再構成画像の鮮鋭度に関する指標をそれぞれ計算する。シフト量特定ステップでは、計算された複数の指標に基づいてSODの補正関数を特定する。
【選択図】図1
特許請求の範囲【請求項１】
ＣＴ装置との間で情報を処理するための情報処理システムであって、
前記ＣＴ装置は、試料台と、Ｘ線発生器と、検出器とを備え、
前記試料台は、試料が配置され、
前記Ｘ線発生器は、コーンビームのＸ線を前記試料に向けて発生させ、前記試料台に対して回転軸を中心に回転するように構成され、
前記検出器は、前記試料を透過した前記コーンビームのＸ線を測定データとして検出し、
前記情報処理システムは、次の各ステップを実行する少なくとも１つのプロセッサを備え、
仮補正ステップでは、前記Ｘ線発生器の前記回転軸に対する角度位置を変数とし、ＳＯＤに関する仮補正パラメータをパラメータとする仮補正関数を用いて、複数の仮補正パラメータ毎に、前記測定データから仮補正再構成画像を取得し、ここで
前記ＳＯＤは、前記Ｘ線発生器及び前記回転軸の間の距離であり、
前記仮補正再構成画像は、所定の平面で前記試料を再構成した画像であり、
指標計算ステップでは、前記複数の仮補正パラメータ毎に取得されたそれぞれの仮補正再構成画像の鮮鋭度に関する指標をそれぞれ計算し、
シフト量特定ステップでは、計算された複数の指標に基づいてＳＯＤの補正関数を特定する、
情報処理システム。
続きを表示（約 2,000 文字）【請求項２】
請求項１に記載の情報処理システムにおいて、
前記仮補正パラメータは、第１仮補正パラメータと、第２仮補正パラメータとを含み、
前記Ｘ線発生器の前記回転軸に対する角度位置の変数をθとし、前記第１仮補正パラメータをＳＯＤ
ａｍｐ
とし、前記第２仮補正パラメータをＳＯＤ
ｏｆｆｓｅｔ
とした場合、前記仮補正関数は、以下（１）式であり、
TIFF
2025101469000006.tif
5
103
前記仮補正ステップでは、前記第１仮補正パラメータ及び前記第２仮補正パラメータを変化させる、
情報処理システム。
【請求項３】
請求項１に記載の情報処理システムにおいて、
前記鮮鋭度に関する指標は、以下（２）式に示す全変動（ＴＶ：ＴｏｔａｌＶａｒｉａｔｉｏｎ）であり、
TIFF
2025101469000007.tif
13
64
前記シフト量特定ステップでは、計算された複数の指標の極大値に対応する仮補正パラメータを、前記仮補正関数に用いることで補正関数を特定する、
情報処理システム。
【請求項４】
請求項１に記載の情報処理システムにおいて、
補正ステップでは、前記シフト量特定ステップで特定された前記補正関数を用いて、再構成された画像を出力する、
情報処理システム。
【請求項５】
請求項１に記載の情報処理システムにおいて、
前記補正関数は、測定条件ごとに保存され、
前記測定条件は、撮影の枚数と、スキャン速度と、露光時間と、撮影する画像の拡大率とのうち少なくとも１つの条件を含む、
情報処理システム。
【請求項６】
請求項１に記載の情報処理システムにおいて、
前記所定の平面は、前記Ｘ線の光軸と平行な平面を含む、
情報処理システム。
【請求項７】
請求項１に記載の情報処理システムにおいて、
前記仮補正ステップでは、ユーザによって設定された値の範囲をユーザによって設定されたステップ幅で刻んだ値が、前記複数の仮補正パラメータとして使用される、
情報処理システム。
【請求項８】
ＣＴ装置との間で情報を処理するための情報処理システムが実行する情報処理方法であって、
前記ＣＴ装置は、試料台と、Ｘ線発生器と、検出器とを備え、
前記試料台は、試料が配置され、
前記Ｘ線発生器は、コーンビームのＸ線を前記試料に向けて発生させ、前記試料台に対して回転軸を中心に回転するように構成され、
前記検出器は、前記試料を透過した前記コーンビームのＸ線を測定データとして検出し、
前記情報処理システムは、次の各ステップを実行する少なくとも１つのプロセッサを備え、
仮補正ステップでは、前記Ｘ線発生器の前記回転軸に対する角度位置を変数とし、ＳＯＤに関する仮補正パラメータをパラメータとする仮補正関数を用いて、複数の仮補正パラメータ毎に、前記測定データから仮補正再構成画像を取得し、ここで
前記ＳＯＤは、前記Ｘ線発生器及び前記回転軸の間の距離であり、
前記仮補正再構成画像は、所定の平面で前記試料を再構成した画像であり、
指標計算ステップでは、前記複数の仮補正パラメータ毎に取得されたそれぞれの仮補正再構成画像の鮮鋭度に関する指標をそれぞれ計算し、
シフト量特定ステップでは、計算された複数の指標に基づいてＳＯＤの補正関数を特定する、
情報処理方法。
【請求項９】
プログラムであって、
請求項１～７のいずれか１つに記載の前記情報処理システムの前記１以上のプロセッサとして機能させる、
プログラム。
【請求項１０】
次の各ステップを実行する少なくとも１つのプロセッサを備える情報処理装置であって、
仮補正ステップでは、ＣＴ装置のＸ線発生器の回転軸に対する角度位置を変数とし、ＳＯＤに関する仮補正パラメータをパラメータとする仮補正関数を用いて、複数の仮補正パラメータ毎に、試料の投影像を含む測定データから仮補正再構成画像を取得し、ここで
前記ＳＯＤは、前記Ｘ線発生器及び前記回転軸の間の距離であり、
前記仮補正再構成画像は、所定の平面で前記試料を再構成した画像であり、
指標計算ステップでは、前記複数の仮補正パラメータ毎に取得されたそれぞれの仮補正再構成画像の鮮鋭度に関する指標をそれぞれ計算し、
シフト量特定ステップでは、計算された複数の指標に基づいてＳＯＤの補正関数を特定する、
情報処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理システム、情報処理方法、プログラム及び情報処理装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、放射線撮影装置における機構部の回転に起因する距離情報に基づいて、放射線撮影装置における機構部によるずれを補正することを目的とする技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－９９１７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１においては、ずれを補正するために距離センサを必要としていた。
【０００５】
本発明では上記事情を鑑み、ＣＴ装置に関して、距離センサを必要とせずにＳＯＤシフトを補正する技術を提供することとした。
【課題を解決するための手段】
【０００６】
本発明の一態様によれば、ＣＴ装置との間で情報を処理するための情報処理システムが提供される。この情報処理システムにおけるＣＴ装置は、試料台と、Ｘ線発生器と、検出器とを備える。試料台は、試料が配置される。Ｘ線発生器は、コーンビームのＸ線を試料に向けて発生させ、試料台に対して回転軸を中心に回転するように構成される。検出器は、試料を透過したコーンビームのＸ線を測定データとして検出する。情報処理システムは、次の各ステップを実行する少なくとも１つのプロセッサを備える。仮補正ステップでは、Ｘ線発生器の回転軸に対する角度位置を変数とし、ＳＯＤに関する仮補正パラメータをパラメータとする仮補正関数を用いて、複数の仮補正パラメータ毎に、測定データから仮補正再構成画像を取得する。ＳＯＤは、Ｘ線発生器及び回転軸の間の距離である。仮補正再構成画像は、所定の平面で試料を再構成した画像である。指標計算ステップでは、複数の仮補正パラメータ毎に取得されたそれぞれの仮補正再構成画像の鮮鋭度に関する指標をそれぞれ計算する。シフト量特定ステップでは、計算された複数の指標に基づいてＳＯＤの補正関数を特定する。
【０００７】
本開示によれば、ＣＴ装置に関して、距離センサを必要とせずにＳＯＤシフトを補正することが可能となる。
【図面の簡単な説明】
【０００８】

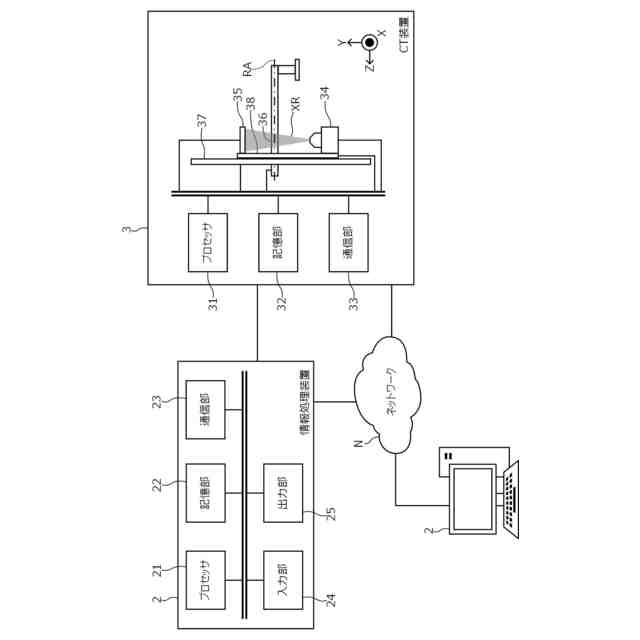

情報処理システム１のシステム構成及びハードウェア構成の一例を示す図である。

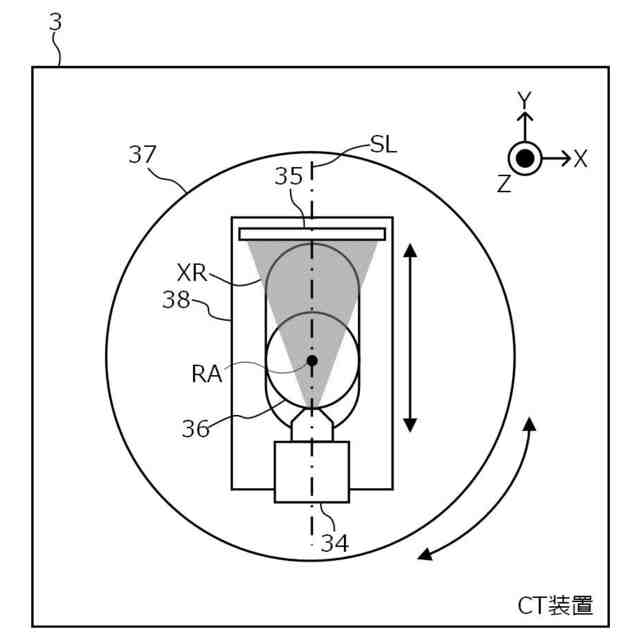

ＣＴ装置３の一例を示す図である。

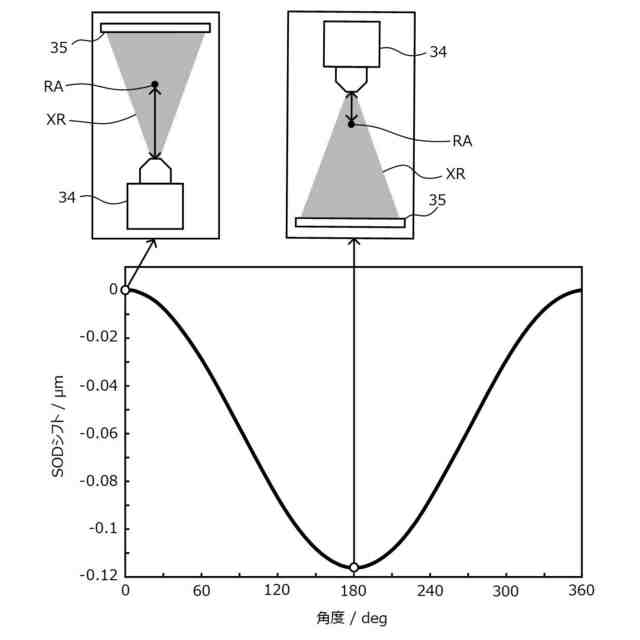

ＳＯＤシフトを説明するための図である。
プロセッサ２１が備える機能部の一例を示す図である。
情報処理システム１が実行するアクティビティの一例を示す図である。
指標のプロットを説明するための図である。
表示画面４の一例を示す例である。
サンプルとなる試料の補正前の再構成画像を示す図である。
サンプルとなる試料の補正後の再構成画像を示す図である。
図８の枠で囲われた領域を拡大した補正前の再構成画像を示す図である。
図９の枠で囲われた領域を拡大した補正後の再構成画像を示す図である。
【発明を実施するための形態】
【０００９】
［実施形態］
以下、図面を用いて本発明の実施形態について説明する。以下に示す実施形態中で示した各種特徴事項は、互いに組み合わせ可能である。
【００１０】
本実施形態に登場するソフトウェアを実現するためのプログラムは、コンピュータが読み取り可能な非一時的な記録媒体（Ｎｏｎ－ＴｒａｎｓｉｔｏｒｙＣｏｍｐｕｔｅｒ－ＲｅａｄａｂｌｅＭｅｄｉｕｍ）として提供されてもよいし、外部のサーバからダウンロード可能に提供されてもよいし、外部のコンピュータで当該プログラムを起動させてクライアント装置でその機能を実現（いわゆるクラウドコンピューティング）するように提供されてもよい。
（【００１１】以降は省略されています）
