発明の名称画像形成装置及び画像形成方法
出願人シャープ株式会社
代理人個人,個人,個人,個人
主分類G03G 15/20 20060101AFI20250630BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】定着部における圧接力の変更が伴う事象が発生したとしても、操作忘れや操作誤りによる不具合を防止することが可能な画像形成装置等を提供する。
【解決手段】画像情報に基づくトナー画像を用紙上に形成するトナー画像形成部と、少なくとも一対のローラーを含み、当該一対のローラーで形成される圧接部に前記トナー画像が形成された前記用紙を挟み込むことで前記トナー画像を定着する定着部と、前記圧接部における圧接力を第1の圧接力と当該第1の圧接力よりも弱い第2の圧接力との何れかの前記圧接力に調整する調整部材と、前記定着部を介した画像形成に係るジョブの実行を制御する制御部とを備え、前記制御部は、先に実行された前記ジョブに応じて、前記圧接力を前記第1の圧接力又は前記第2の圧接力の何れかに調整するための前記調整部材の操作を促す通知をユーザーに対して行う画像形成装置。
【選択図】図1
特許請求の範囲【請求項１】
画像情報に基づくトナー画像を用紙上に形成するトナー画像形成部と、
少なくとも一対のローラーを含み、当該一対のローラーで形成される圧接部に前記トナー画像が形成された前記用紙を挟み込むことで前記トナー画像を定着する定着部と、
前記圧接部における圧接力を第１の圧接力と当該第１の圧接力よりも弱い第２の圧接力との何れかの前記圧接力に調整する調整部材と、
前記定着部を介した画像形成に係るジョブの実行を制御する制御部とを備え、
前記制御部は、
先に実行された前記ジョブに応じて、前記圧接力を前記第１の圧接力又は前記第２の圧接力の何れかに調整するための前記調整部材の操作を促す通知をユーザーに対して行うことを特徴とする画像形成装置。
続きを表示（約 1,200 文字）【請求項２】
前記制御部は、
先に実行された前記ジョブから前記用紙の用紙種の変更が伴うジョブが登録された場合に、前記通知を前記ユーザーに対して行うことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記制御部は、
前記用紙種が普通紙から封筒へ変更されたジョブ又は前記用紙種が封筒から普通紙に変更されたジョブが登録された場合、前記通知を前記ユーザーに対して行うことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記制御部は、
前記用紙種が普通紙から封筒へ変更されたジョブが登録された場合、前記圧接力を前記第１の圧接力から前記第２の圧接力に調整するように前記調整部材を操作する旨の通知を行い、前記用紙種が封筒から普通紙へ変更されたジョブが登録された場合、前記圧接力を前記第２の圧接力から前記第１の圧接力に調整するように前記調整部材を操作する旨の通知を行うことを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記制御部は、
前記ユーザーに対する通知を実行中、前記トナー画像形成部による前記トナー画像の形成動作を抑制することを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記制御部は、
前記定着部近傍において紙詰まりが発生した場合に、前記通知を前記ユーザーに対して行うことを特徴とする請求項１に記載の画像形成装置。
【請求項７】
前記制御部は、
前記紙詰まりの解消方法の案内後、前記通知を前記ユーザーに対して行うことを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記制御部は、
前記ユーザーに対する通知を実行中、前記トナー画像形成部によるウォームアップ動作を抑制することを特徴とする請求項６に記載の画像形成装置。
【請求項９】
前記通知をメッセージ画面として表示する表示部を更に備え、
前記制御部は、
前記表示部を介した前記ユーザーの画面操作によって、前記メッセージ画面の表示を解除することを特徴とする請求項１に記載の画像形成装置。
【請求項１０】
画像情報に基づくトナー画像を用紙上に形成し、
一対のローラーで形成される圧接部に前記トナー画像が形成された前記用紙を挟み込むことで前記トナー画像を定着する画像形成方法であって、
調整部材を操作することにより、前記圧接部における圧接力を第１の圧接力と当該第１の圧接力よりも弱い第２の圧接力との何れかの前記圧接力に調整し、
先に実行された前記ジョブに応じて、前記圧接力を前記第１の圧接力又は前記第２の圧接力の何れかに調整するための前記調整部材の操作を促す通知をユーザーに対して行うことを特徴とする画像形成方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、画像形成装置等に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
プリンタや複合機等の電子写真方式を採用する画像形成装置には、トナー画像が形成された用紙を定着部の圧接部（ニップ部とも称する）に挟み込むことでトナー画像を定着させるものがある。
【０００３】
例えば、特許文献１には、定着ニップ部のニップ圧を手動で変更可能な画像形成装置において、用紙の種類に応じたニップ圧に変更することが可能な画像形成装置について記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－８６１１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、定着部における圧接力の変更が伴う事象が発生したとしても、操作忘れや操作誤りによる不具合を防止することが可能な画像形成装置等を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示に係る画像形成装置は、画像情報に基づくトナー画像を用紙上に形成するトナー画像形成部と、少なくとも一対のローラーを含み、当該一対のローラーで形成される圧接部に前記トナー画像が形成された前記用紙を挟み込むことで前記トナー画像を定着する定着部と、前記圧接部における圧接力を第１の圧接力と当該第１の圧接力よりも弱い第２の圧接力との何れかの前記圧接力に調整する調整部材と、前記定着部を介した画像形成に係るジョブの実行を制御する制御部とを備え、前記制御部は、先に実行された前記ジョブに応じて、前記圧接力を前記第１の圧接力又は前記第２の圧接力の何れかに調整するための前記調整部材の操作を促す通知をユーザーに対して行うことを特徴としている。
【０００７】
また、本開示に係る画像形成方法は、画像情報に基づくトナー画像を用紙上に形成し、一対のローラーで形成される圧接部に前記トナー画像が形成された前記用紙を挟み込むことで前記トナー画像を定着する画像形成方法であって、調整部材を操作することにより、前記圧接部における圧接力を第１の圧接力と当該第１の圧接力よりも弱い第２の圧接力との何れかの前記圧接力に調整し、先に実行された前記ジョブに応じて、前記圧接力を前記第１の圧接力又は前記第２の圧接力の何れかに調整するための前記調整部材の操作を促す通知をユーザーに対して行うことを特徴としている。
【発明の効果】
【０００８】
本開示によれば、定着部における圧接力の変更が伴う事象が発生したとしても、操作忘れや操作誤りによる不具合を防止することが可能な画像形成装置等を提供することができる。
【図面の簡単な説明】
【０００９】

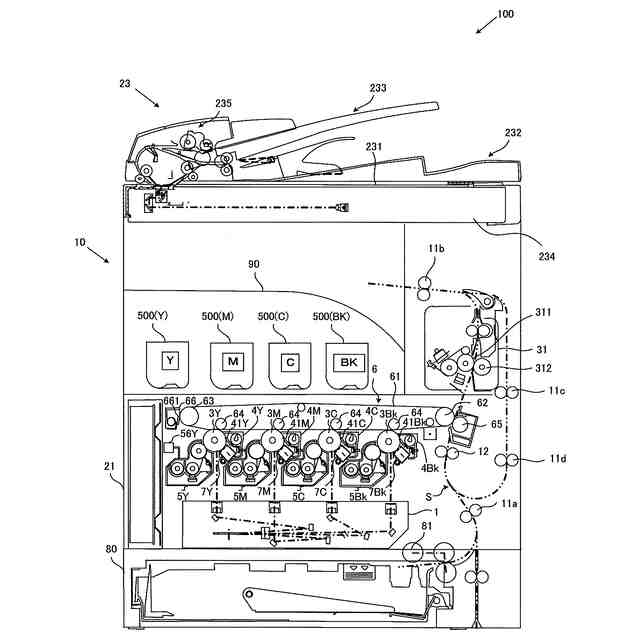

第１実施形態に係る画像形成装置の全体構成を説明する図である。

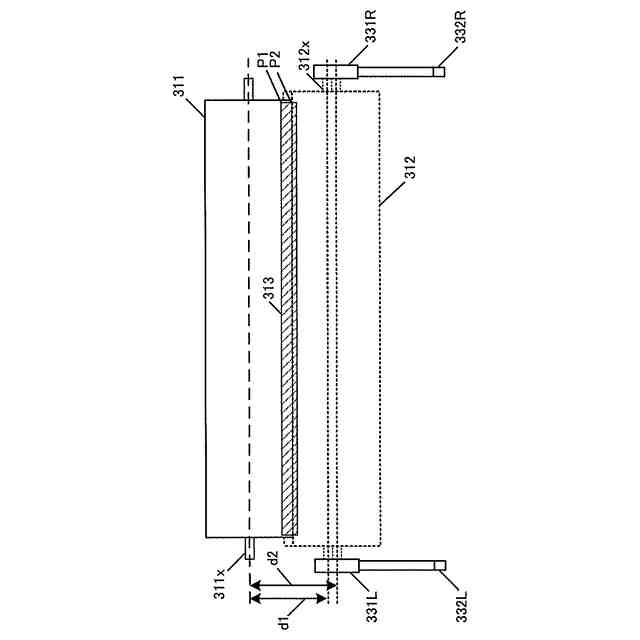

第１実施形態に係る調整部の構成を説明する図である。

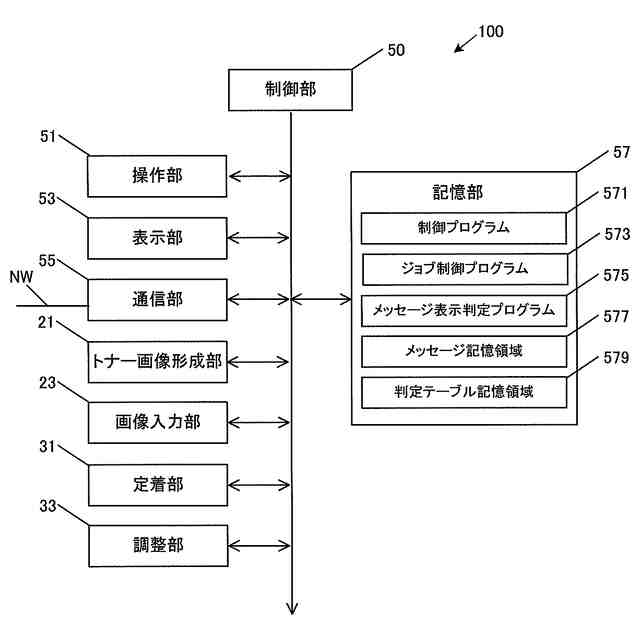

第１実施形態に係る画像形成装置の機能構成を説明する図である。

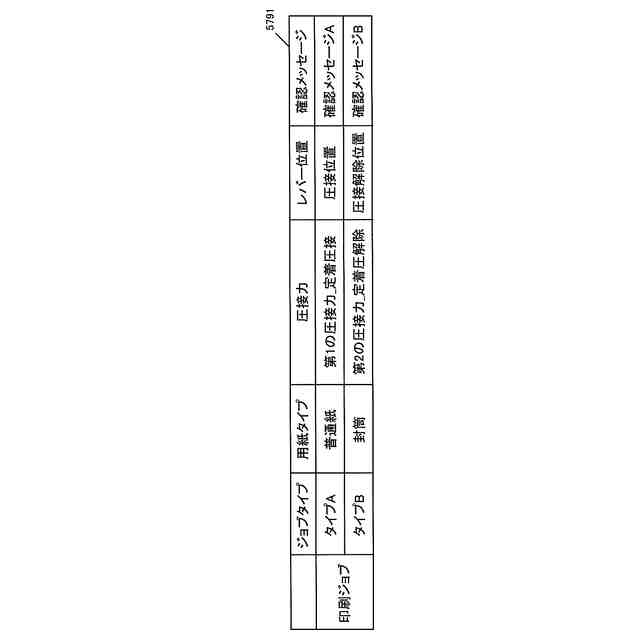

第１実施形態に係る判定テーブルを説明する図である。

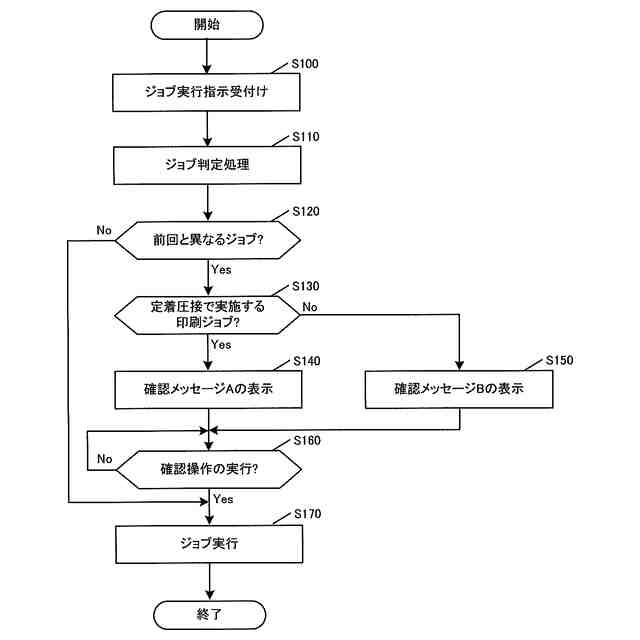

第１実施形態に駆る処理の流れを説明するフローチャートである。
第１実施形態に係る動作例を説明する図である。
第１実施形態に係る動作例を説明する図である。
第１実施形態に係る動作例を説明する図である。
第１実施形態に係る動作例を説明する図である。
第１実施形態に係る動作例を説明する図である。
第２実施形態に駆る処理の流れを説明するフローチャートである。
第２実施形態に係る動作例を説明する図である。
第２実施形態に係る動作例を説明する図である。
第２実施形態に係る動作例を説明する図である。
第２実施形態に係る動作例を説明する図である。
第３実施形態を説明する図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について図面を参照して説明する。本開示では、例えば、コピー、ファクス、電子メール等に係るジョブを一つの筐体で実現可能な複合機を画像形成装置の一形態として説明する。本開示では、加圧ローラーとヒートローラーとからなる一対のローラーを少なくとも含み、当該一対のローラーで形成される圧接部にトナー画像が形成された用紙を挟み込むことでトナー画像を定着する定着部の構成について説明するが、ヒートローラーに替えて定着ベルトを介したパット部材を介して圧接部を構成することも可能である。なお、以下の実施形態は、本開示を説明するための一例であり、特許請求の範囲に記載した説明の技術的内容は、以下の記述に限定されるものではない。
