特許ウォッチ

公開番号2025101598
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218557
出願日2023-12-25
発明の名称硬化性組成物および硬化物
出願人株式会社カネカ
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類C08L 63/00 20060101AFI20250630BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】耐衝撃性の向上した硬化物を与える硬化性組成物を提供する。
【解決手段】本発明の一態様に係る硬化性組成物は、成分A:シリル基を有する(メタ)アクリル系重合体、成分B:エポキシ化合物、成分C:硬化触媒および成分D:多価アミンを含んでいる。成分Aは、特定の条件を満たす重合体である。成分Bは、1分子あたりに平均して、エポキシ基を2.0個以上有している。
【選択図】なし
特許請求の範囲【請求項１】
下記成分Ａ～Ｄを含んでいる、硬化性組成物：
成分Ａ：シリル基を有する（メタ）アクリル系重合体；
成分Ｂ：エポキシ化合物；
成分Ｃ：硬化触媒；
成分Ｄ：多価アミン；
ここで、上記成分Ａは、
ＸブロックおよびＹブロックを有するＸＹジブロック構造を分子中に有しており、
上記Ｘブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、平均で１．２個以下であり、
上記Ｙブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、上記Ｙブロックに含まれている全ての繰り返し単位の重量を基準として、０重量％以上５重量％未満であり、
分子量分布（Ｍｗ／Ｍｎ）は１．８以下であり、
上記成分Ｂは、
１分子あたりに平均して、エポキシ基を２．０個以上有している。
続きを表示（約 340 文字）【請求項２】
上記成分Ａは、ＣＨ
２
＝Ｃ（Ｒ
１
）ＣＯＯＲ
２
（式中、Ｒ
１
は水素原子またはメチル基であり、Ｒ
２
は炭素数が９個以上の基である）に由来する繰り返し単位を１重量％以上含んでいる、請求項１に記載の硬化性組成物。
【請求項３】
上記成分Ａの数平均分子量は、２，０００～５０，０００である、請求項１に記載の硬化性組成物。
【請求項４】
下記成分Ｅをさらに含んでいる、請求項１に記載の硬化性組成物：
成分Ｅ：エポキシ硬化剤。
【請求項５】
請求項１～４のいずれか１項に記載の硬化性組成物を硬化させてなる、硬化物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、硬化性組成物および硬化物に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
エポキシ基は、アミノ基などに含まれている活性水素と反応して結合を生じる。そのため、２個以上のエポキシ基を有する化合物のエポキシ基を活性水素と反応させると、網目状の架橋が生じて硬化する。この性質を利用して、エポキシ化合物は、接着剤などに利用されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１５１４８６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような従来技術に開示されている硬化性組成物から得られる硬化物は、耐衝撃性が低いという課題があった。
【０００５】
本発明の一態様は、耐衝撃性の向上した硬化物を与える硬化性組成物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る硬化性組成物は、下記成分Ａ～Ｄを含んでいる：
成分Ａ：シリル基を有する（メタ）アクリル系重合体；
成分Ｂ：エポキシ化合物；
成分Ｃ：硬化触媒；
成分Ｄ：多価アミン；
ここで、上記成分Ａは、
ＸブロックおよびＹブロックを有するＸＹジブロック構造を分子中に有しており、
上記Ｘブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、平均で１．２個以下であり、
上記Ｙブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、上記Ｙブロックに含まれている全ての繰り返し単位の重量を基準として、０重量％以上５重量％未満であり、
分子量分布（Ｍｗ／Ｍｎ）は１．８以下であり、
上記成分Ｂは、
１分子あたりに平均して、エポキシ基を２．０個以上有している。
【発明の効果】
【０００７】
本発明の一態様によれば、耐衝撃性の向上した硬化物を与える硬化性組成物が提供される。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態の一例について詳細に説明するが、本発明は、下記の各実施形態に限定されず、請求項に示した範囲で種々の変更を施してよい。異なる実施形態に記載されている技術的手段を組合せた実施形態も、本発明の技術的範囲に含まれる。
【０００９】
本明細書において特記しない限り、数値範囲を表す「Ａ～Ｂ」は、「Ａ以上、Ｂ以下」を意味する。本明細書において、「（メタ）アクリル」とは、「アクリルおよび／またはメタクリル」を意味する。本明細書において特記しない限り、「シリル基」とは、「加水分解性シリル基」を意味する。一実施形態において、シリル基は、アルコキシシリル基である。
【００１０】
〔１．硬化性組成物の成分〕
本発明の一態様に係る硬化性組成物は、成分Ａ：シリル基を有する（メタ）アクリル系重合体、成分Ｂ：エポキシ化合物、成分Ｃ：硬化触媒および成分Ｄ：多価アミンを含んでいる。硬化性組成物は、任意成分として、成分Ｅ：エポキシ硬化剤を含んでいてもよい。硬化性組成物は、上記以外の成分を含んでいてもよい。これらの各成分は、１種類のみを含んでいてもよいし、２種類以上を含んでいてもよい。
（【００１１】以降は省略されています）

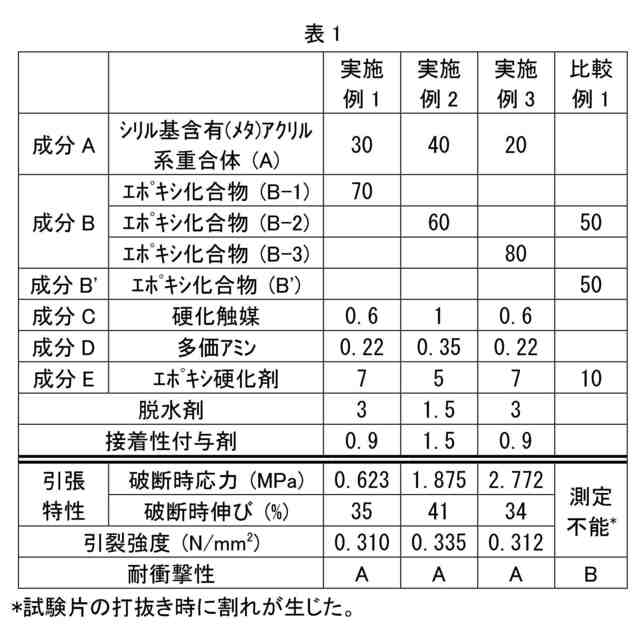

関連特許
