公開番号2025106138
公報種別公開特許公報(A)
公開日2025-07-11
出願番号2025077007,2023203080
出願日2025-05-02,2023-11-30
発明の名称物品供給装置
出願人株式会社バンダイ
代理人
主分類G07F 5/02 20060101AFI20250704BHJP(チェック装置)
要約【課題】偽造コインの使用に対して防止対策が取られた物品供給装置を提供する。
【解決手段】物品供給装置1であって、正規コインと偽造コインとを投入可能な投入部5と、投入部5から投入されたコインが移動可能な通路部20aと、通路部20a内において、正規コインを吸着不可能かつ偽造コインを吸着可能とする吸着部23と、を備え、吸着部23は、通路部20aの構成要素として設けられている。投入されたコインが通る通路部20a内において、偽造コインのみを吸着することができる吸着部23は、通路部20aの構成要素、通路部20aの側壁部の一部として側壁部に凹凸などが無い平坦面に設けられている。これにより、正規コインの通貨に支障をきたさず安定した機能を発揮するコイン投入機構を提供することができる。
【選択図】図3
特許請求の範囲【請求項１】
物品供給装置であって、
第１種別のコインと第２種別のコインとを投入可能な投入部と、
前記投入部から投入されたコインが移動可能な通路部と、
前記通路部内において、前記第１種別のコインを吸着不可能かつ第２種別のコインを吸
着可能とする吸着部と、を備え、
前記吸着部は、前記通路部の側壁部の一部として構成され、前記通路部内に突出しないように設けられ、その吸着面は、前記側壁部の壁面と同一平面を成し、
前記通路部は、前記吸着部に前記第２種別のコインが吸着された場合、前記吸着部よりも先に前記第１種別のコインを移動させないように構成され、前記吸着部に吸着された前記第２種別のコインを、前記投入部から排出可能に構成されている、物品供給装置。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の物品供給装置であって、
前記吸着部は、前記通路部の側壁部の一部として構成され、
前記吸着部を前記側壁部に取り付けるための取付部を更に備え、
前記取付部は、前記吸着部と共に前記側壁部の一部として構成されている、物品供給装置。
【請求項３】
請求項２に記載の物品供給装置であって、
前記吸着部は、前記通路部の側壁部の一部として構成され、
前記側壁部は、第１側壁部と第２側壁部とを含み、
前記吸着部は、前記第１側壁部の一部を成している、物品供給装置。
【請求項４】
請求項３に記載の物品供給装置であって、
前記第１側壁部は、有色にて構成され、前記第２側壁部は、前記第１側壁部とは異なる色にて構成されている、物品供給装置。
【請求項５】
請求項４に記載の物品供給装置であって、
前記第２側壁部は、光透過性の素材にて構成されている、物品供給装置。
【請求項６】
物品供給装置であって、
第１種別のコインと第２種別のコインとを投入可能な投入部と、
始端部と終端部とコインの落下が可能な落下部とを含み、前記投入部から投入されたコインが移動可能な通路部と、
前記通路部内において、前記終端部よりも前記始端部寄りの位置に設けられ、前記第１種別のコインを吸着不可能かつ第２種別のコインを吸着可能とする吸着部と、を備え、
前記通路部は、前記吸着部に吸着された前記第２種別のコインを前記落下部に落下させないように構成され、
前記吸着部は、少なくとも第１吸着部と第２吸着部とを含み、前記第２種別のコインを磁力により吸着可能な磁石にて構成され、前記通路部の構成要素として設けられ、
前記第１吸着部と前記第２吸着部とは、所定距離を隔てて設けられている、物品供給装置。
【請求項７】
請求項６に記載の物品供給装置であって、
前記第１吸着部と前記第２吸着部とは、コイン移動方向において、前後、上下の少なくとも何れかの方向にずれた位置に設けられている、物品供給装置。
【請求項８】
請求項７に記載の物品供給装置であって、
前記所定距離は、投入される前記第１種別のコイン又は前記第２種別のコインの最大径未満の距離である、物品供給装置。
【請求項９】
請求項６に記載の物品供給装置であって、
前記通路部は、前記投入部に投入される前記第１種別のコインが自重により移動可能なように傾斜部を含み、
前記落下部は、前記傾斜部を通過した前記第１種別のコインを自由落下可能に構成されている、物品供給装置。
【請求項１０】
請求項６に記載の物品供給装置であって、
前記落下部を落下した前記第１種別のコインを保持可能な保持部を更に備え、
前記保持部は、前記落下部を落下した前記第１種別のコインが自重により移動可能な傾斜を含んでいる、物品供給装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、物品供給装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、商品を自動で販売するために各種の物品供給装置（自動販売機）がある。物品供給装置においては、商品の購入に必要な代価を判定する各種の機能が設けられている。例えば特許文献１においては、硬貨停留部を、列を成して硬貨停留部に停留した硬貨が電気的に直列接続された状態になるように構成する。また、列の一端側に位置する硬貨と接触する第１の電極を硬貨停留部に設け、列の他端側に位置する硬貨と接触する第２の電極を硬貨停留部に設ける。第１の電極と第２の電極との間に電流が流れるか否かにより必要な枚数の硬貨の投入が完了したことを判定する、構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１９６３１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、商品の購入に必要な枚数の硬貨の投入の完了を判定するものである。しかし、物品供給装置においては、従来から偽造コインを使った問題に対応する必要がある。
【０００５】
本発明は、偽造コインの使用に対して防止対策が取られた物品供給装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様の物品供給装置は、第１種別のコインと第２種別のコインとを投入可能な投入部と、投入部から投入されたコインが移動可能な通路部と、通路部内において、第１種別のコインを吸着不可能かつ第２種別のコインを吸着可能とする吸着部と、を備え、吸着部は、通路部の構成要素として設けられている、ものである。
【発明の効果】
【０００７】
本発明によれば、偽造コインの使用に対して防止対策が取られた物品供給装置を提供することができる。
【図面の簡単な説明】
【０００８】

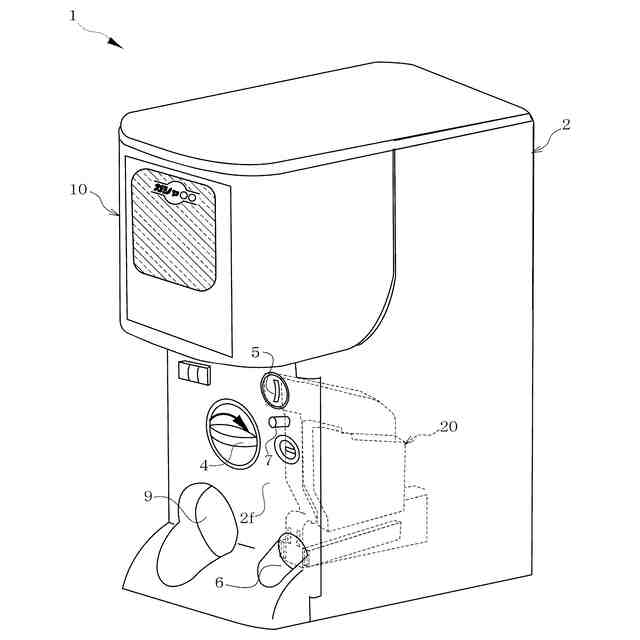

本発明の一態様の物品供給装置の外観を示す斜視図である。
図１に物品供給装置の内部構造を示す概略断面図である。

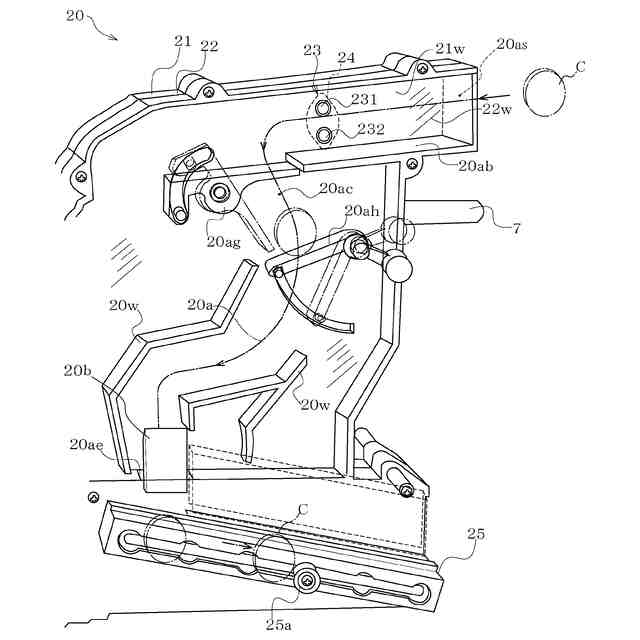

図２に示すコイン投入ユニットの斜視図である。

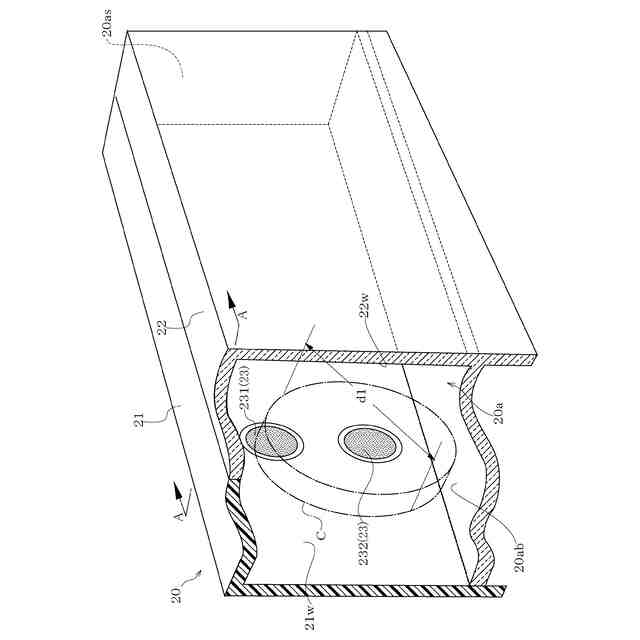

図３に示す吸着部の拡大斜視図である。

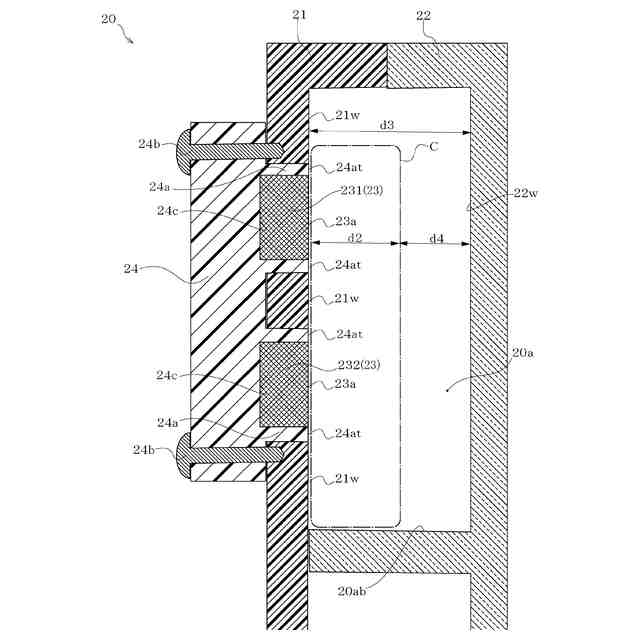

図３に示すＡ－Ａ線に沿った部分の断面図である。

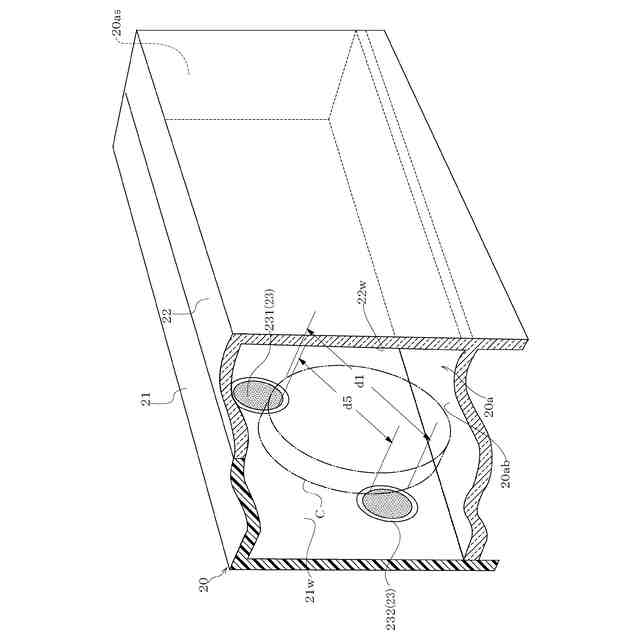

吸着部の他の態様を示す拡大斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一態様である物品供給装置について、図を参照して説明する。
図１は、本態様の物品供給装置１の外観を示す斜視図であり、図２は、物品供給装置１の内部構造を示す概略断面図である。
【００１０】
図１、及び図２に示す物品供給装置１は、例えば、玩具や部品が収容された球形状のカプセルケースの物品Ｐを供給可能な装置である。より具体的に説明すると、物品供給装置１は、物品Ｐをランダムな配置で複数収容可能な収容部１０と、収容部１０の底部１０ｂに回転可能に設けられて物品Ｐを一つずつ無作為に選択・供給可能な回転盤３１を有する供給部３０と、供給部３０を動作不能にロックするロック部４１と、コインＣの投入部５からの代価の支払いを条件として制御部４０にてロック部４１を駆動しロックを解除する。そして、ロック解除状態において前面２ｆに設けられた操作部４を回転操作する。これにより、操作部４のシャフト４ａの先端側に設けられたギア列４ｂが回転し、回転盤３１はそのラックギヤ３１ｇを介して回転される。回転盤３１の保持孔３１ｈに保持された物品Ｐは、底部１０ｂに設けられた通過孔１０ｂｈのところで落下し、物品通路部９ａを介して供給口９へ供給される。
（【００１１】以降は省略されています）
