公開番号2025108849
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002301
出願日2024-01-11
発明の名称ダイヤル式南京錠を利用したロック機能付き手帳。
出願人個人
代理人
主分類B42D 15/00 20060101AFI20250716BHJP(製本;アルバム;ファイル;特殊印刷物)
要約【課題】
個人情報が殆どの場合もかなり多い、その上、価格も高くない、また、手帳を持ち歩く理由と
セキュリティが釣り合っていない。何とかならないかと考えての一案。
【解決手段】
金属性のパーツ部が容易に通過出来る様に手帳を閉じた状態で裏表紙の外側から記入用紙部を含めた表紙の表側まで
金属製パーツが容易に通過出来る通し穴を開け手帳を閉じた状態での前記ダイヤル式南京錠のロック用の穴を準備して
ダイヤル式南京錠の開錠を行わなければ手帳を開けない様にした。
【選択図】図1
特許請求の範囲【請求項１】
ダイヤル式南京錠のツルを嵌める事が出来る先端に穴を開けた金属性のパーツを特定の間隔で２個ロウ付けした前記ダイヤル式南京錠の
ツル保持用プレートを、前記ツルを嵌める事が出来る先端に穴を開けた金属性のパーツの位置が手帳を閉じた状態で前記手帳の表紙の
天地の中央付近の小口手前の位置になるように調節し裏表紙の表面に接着取付け
前記金属性のパーツ部が容易に通過出来る様に前記手帳を閉じた状態で裏表紙の外側から記入用紙部を含めた表紙の表側まで
前記金属製パーツが容易に通過出来る通し穴を開け手帳を閉じた状態での前記ダイヤル式南京錠のロック用の穴を準備して
前記ツルの嵌め、外しを行うことにより前記手帳の開閉が出来る仕組みにしてダイヤル式南京錠の開錠を行わなければ手帳を開く事が
出来ない事を特徴とするダイヤル式南京錠を利用したロック機能付き手帳。
続きを表示（約 170 文字）【請求項２】
請求項１の構造を利用しダイヤル式南京錠のツルを嵌める事が出来る先端に穴を開けた金属性のパーツの形状を背表紙から前記パーツを
ロウ付けした位置の半径の円弧の一部の形状した事により前記通し穴と前記パーツの引っ掛かりが少なくスムーズに開閉が出来る事を
特徴とするダイヤル式南京錠を利用したロック機能付き手帳。

発明の詳細な説明【技術分野】
【０００１】
本発明はダイヤル式南京錠を利用したロック機能付き手帳に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ダイヤル式南京錠を利用したロック機能付き手帳としての一案。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３ー００１８３８号公報
実登３２３８９２５号公報
実登３２３８０３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
手帳を利用している人はまだ多い。
しかし、個人情報が殆どの場合もかなり多い、その上、価格も高くない、また、手帳を持ち歩く理由と
セキュリティが釣り合っていない。何とかならないかと考えての一案。
【課題を解決するための手段】
【０００５】
ダイヤル式南京錠のツルを嵌める事が出来る先端に穴を開けた金属性のパーツを特定の間隔で２個ロウ付けした前記ダイヤル式南京錠の
ツル保持用プレートを、前記ツルを嵌める事が出来る先端に穴を開けた金属性のパーツの位置が手帳を閉じた状態で前記手帳の表紙の
天地の中央付近の小口手前の位置になるように調節し裏表紙の表面に接着取付け
前記金属性のパーツ部が容易に通過出来る様に前記手帳を閉じた状態で裏表紙の外側から記入用紙部を含めた表紙の表側まで
前記金属製パーツが容易に通過出来る通し穴を開け手帳を閉じた状態での前記ダイヤル式南京錠のロック用の穴を準備して
前記ツルの嵌め、外しを行うことにより前記手帳の開閉が出来る仕組みにしてダイヤル式南京錠の開錠を行わなければ手帳を開く事が
出来ない状態にした。
また、請求項１の構造を利用しダイヤル式南京錠のツルを嵌める事が出来る先端に穴を開けた金属性のパーツの形状を背表紙から前記パーツを
ロウ付けした位置の半径の円弧の一部の形状した事により前記通し穴と前記パーツの引っ掛かりが少なくスムーズに開閉が出来る様にした。
【発明の効果】
【０００６】
ダイヤル式南京錠のロック用の穴を設け前記ツルの嵌め、外しを行うことにより前記手帳の開閉が出来る仕組みにしてダイヤル式南京錠の
開錠を行わなければ手帳を開く事が出来なくなりダイヤル式南京錠の暗証番号を知っている本人のみが手帳の開閉が出来る。
【図面の簡単な説明】
【０００７】

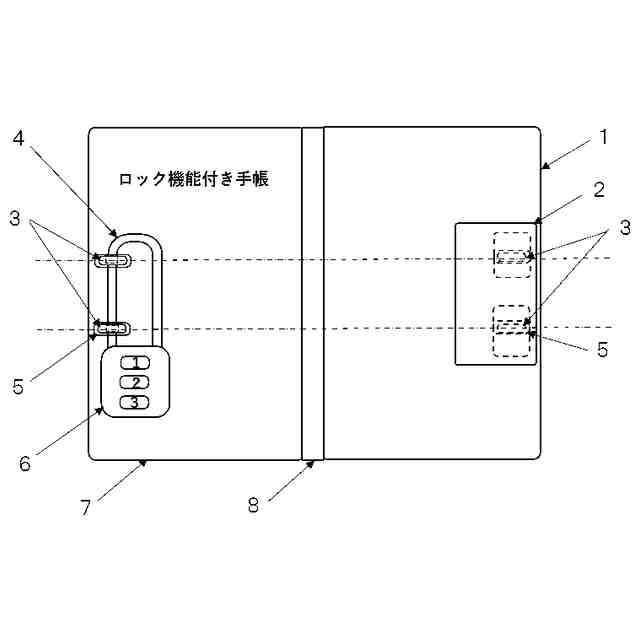

図１はダイヤル式南京錠を利用したロック機能付き手帳を開いた時の外側からの正面図
図２はダイヤル式南京錠を利用したロック機能付き手帳を開いた時の内側からの正面図
図３はダイヤル式南京錠を利用したロック機能付き手帳の背表紙側からの側面図
図４はダイヤル式南京錠を利用したロック機能付き手帳を開いた時の側面図

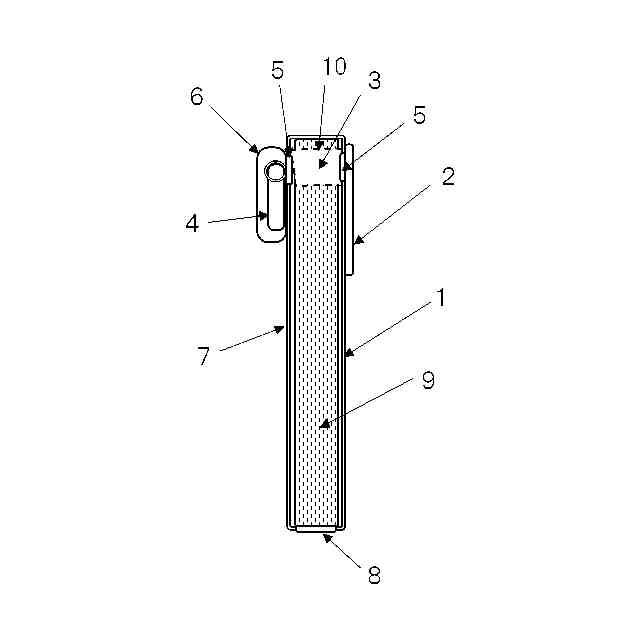

図５はダイヤル式南京錠を利用したロック機能付き手帳の表側からの側面図
図６はダイヤル式南京錠を利用したロック機能付き手帳の試作品のロック状態の写真
図７はダイヤル式南京錠を利用したロック機能付き手帳の試作品のダイヤル式南京錠を外した時の写真
図８はダイヤル式南京錠を利用したロック機能付き手帳の試作品の手帳を開いた時の写真
【発明を実施するための形態】
【０００８】
本発明の実施形態を図１～図８に基づいて説明する。
【０００９】
図１はダイヤル式南京錠を利用したロック機能付き手帳を開いた時の外側からの正面を示す図である。
【００１０】
図２はダイヤル式南京錠を利用したロック機能付き手帳を開いた時の内側からの正面を示す図である。
（【００１１】以降は省略されています）
