特許ウォッチ

公開番号2025136869
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035782
出願日2024-03-08
発明の名称画像形成体
出願人独立行政法人国立印刷局
代理人
主分類B42D 25/342 20140101AFI20250911BHJP(製本;アルバム;ファイル;特殊印刷物)
要約【課題】
モアレ方式及びIP方式により動画効果を発現させる画像形成体において、描画解像度が高くない印刷やレーザー加工等により形成された場合でも、動画効果を低下させることなく、複雑で解像度の高い画像を鮮明に再生することができる画像形成体を提供する。
【解決手段】

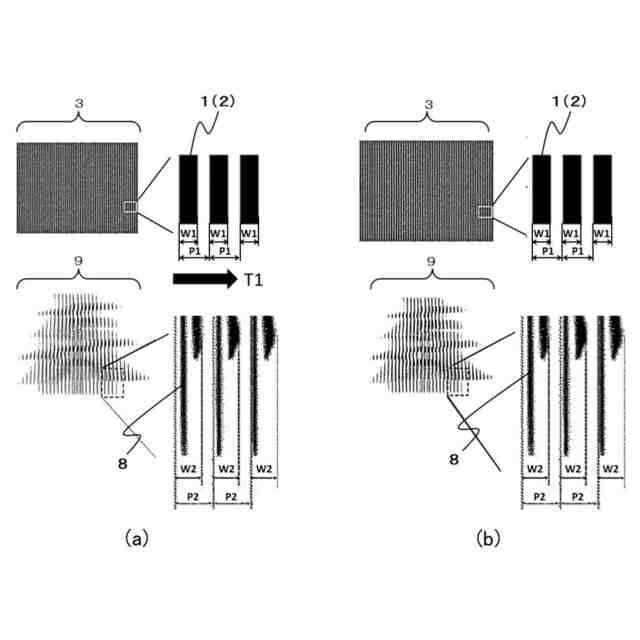

基材上に、基画像が分割圧縮された分割圧縮要素が所定の方向に第2のピッチで複数配置された分割圧縮要素群を備え、第2のピッチと異なる第1のピッチでサンプリング要素が所定の方向に複数配置されたサンプリング要素群によって、潜像画像が再生される画像形成体であって、

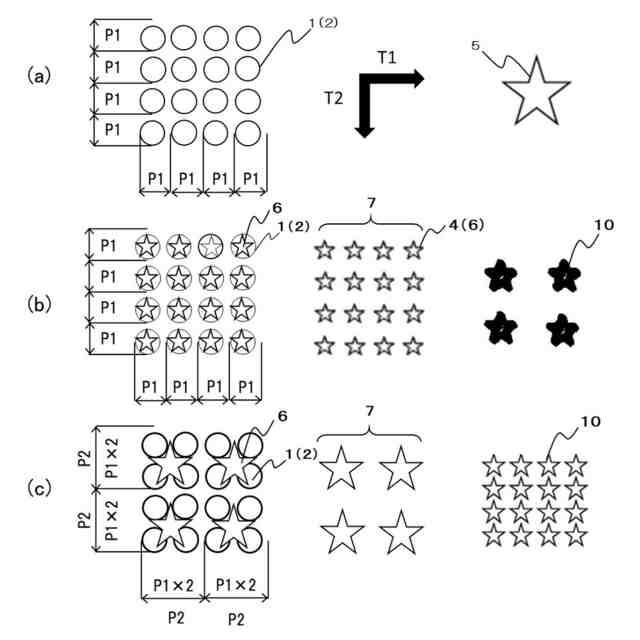

第1のピッチをP1、第2のピッチをP2としたとき、第2のピッチP2は、
式(2);P2=P1×n (式(2)中、nは2以上の整数)
を満たす構成とする。

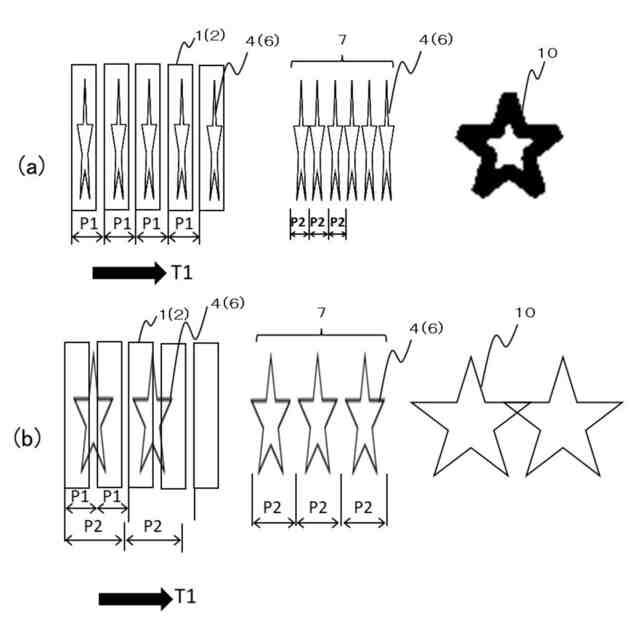

【選択図】図2
特許請求の範囲【請求項１】
基材上に、基画像が圧縮された圧縮要素が所定の方向に第２のピッチで複数配置された圧縮要素群又は基画像が分割圧縮された圧縮要素が所定の方向に第２のピッチで複数配置された分割圧縮要素群を備え、
前記第２のピッチと異なる第１のピッチでサンプリング要素が所定の方向に複数配置されたサンプリング要素群によって、潜像画像が再生される画像形成体であって、

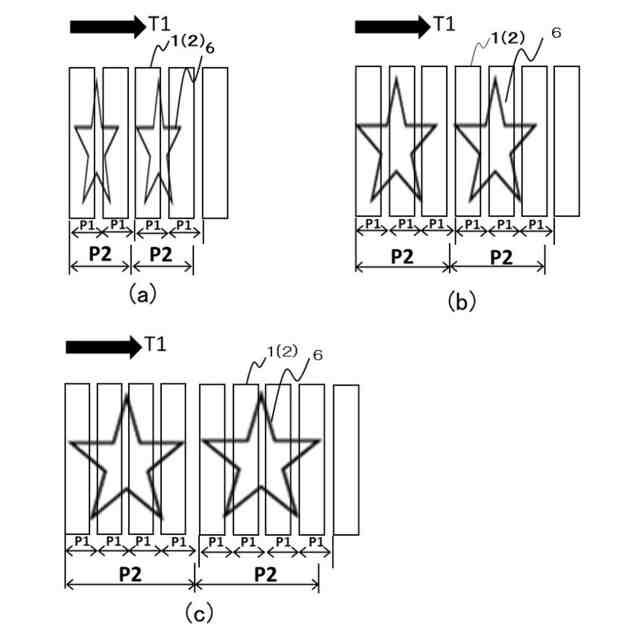

前記第１のピッチをＰ１、前記第２のピッチをＰ２としたとき、前記第２のピッチＰ２は、
ｉ）前記基材上に、前記圧縮要素が形成される場合、式（１）；
Ｐ２＝Ｐ１×ｎ×ａ
（式（１）中、ｎは２以上の整数、ａは０．８≦ａ＜１、１＜ａ≦１．２）
ｉｉ）前記基材上に、前記分割圧縮要素が形成される場合、式（２）；
Ｐ２＝Ｐ１×ｎ
（式（２）中、ｎは、２以上の整数）
を満たす画像形成体。
続きを表示（約 360 文字）【請求項２】
前記基材の一方の面に、前記圧縮要素群又は前記分割圧縮要素群と、前記サンプリング要素群が重なって形成されるか又は、
前記基材の一方の面に前記圧縮要素群又は前記分割圧縮要素群が形成され、前記基材を介して他方の面に前記サンプリング要素群が、前記圧縮要素群又は前記分割圧縮要素群と重なって形成されたことを特徴とする請求項１に記載の画像形成体。
【請求項３】
前記サンプリング要素群が、曲線又は角度の異なる直線の組み合わせによって構成された格子線が複数配置された回折格子によって構成され、
前記圧縮要素群又は前記分割圧縮要素群と、前記サンプリング要素群が、前記基材上に、組み合わさって形成されるか、又は一体化して形成されたことを特徴とする請求項１に記載の画像形成体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、偽造防止効果を必要とする銀行券、パスポート、有価証券、身分証明書又はカード等のセキュリティ媒体等において、動画的な視覚効果を発揮する画像形成体に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
観察する角度に応じて、基材上に形成された画像が動いて見える動画効果は、アイキャッチ性が高く、偽造することが困難であることから、セキュリティ印刷物等の真偽判別要素として多く用いられる傾向にある。
【０００３】
観察する角度に応じて、平面上に形成された画像に動画効果を発現させる技術として、ホログラム、パララックスバリア、レンチキュラーレンズを用いる方式が知られている。例えば、複数の画像が切り替わり動いて見える動画効果を用いるホログラムは、銀行券やパスポート等の最高のセキュリティが要求されるセキュリティ印刷物にも貼付されて広く用いられている。
【０００４】
また、画像形成体において動画効果を得るための方式として、主として以下の（ｉ）～（ｉｉｉ）；
（ｉ）パラパラ漫画方式、
（ｉｉ）モアレ方式、及び
（ｉｉｉ）インテグラルフォトグラフィ方式、
が知られている。
【０００５】
パラパラ漫画方式は、例えば、図２０に示される方式である。動画効果を発現させる基画像として、連続的な相関性を持たせて少しずつ位置を変化させた複数の基画像（１８）を用意し、これらの画像を分割し、後に組み合わせた画像形成体（２０）を用いるものである。
【０００６】

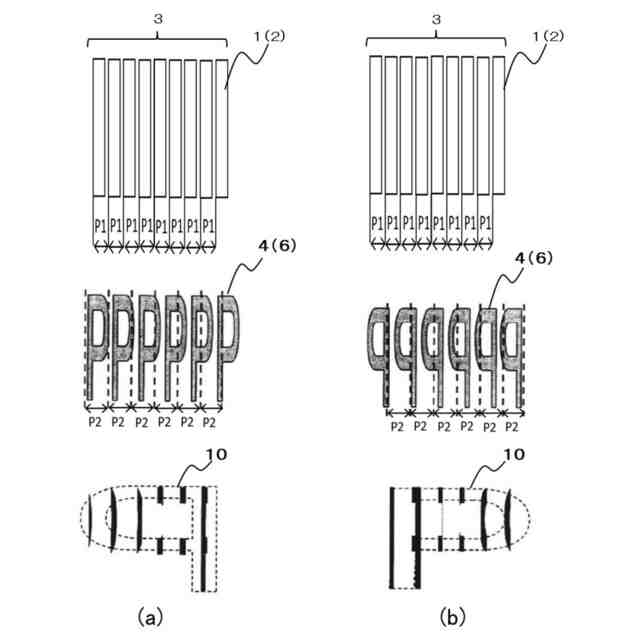

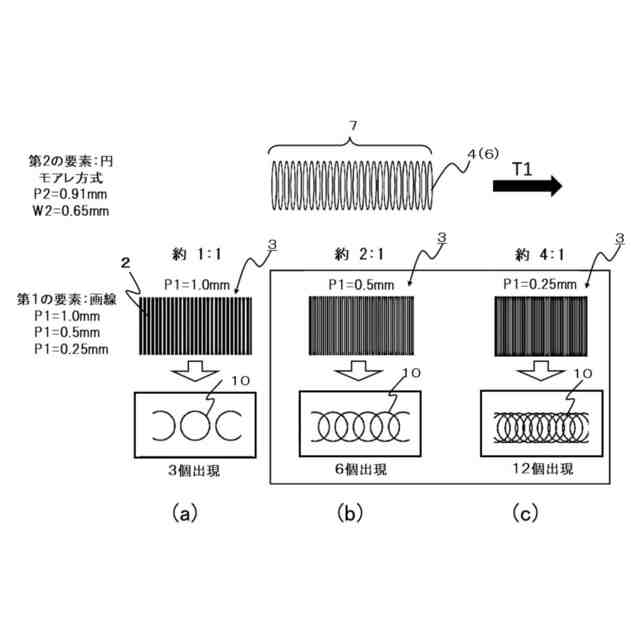

モアレ方式は、例えば、図２１（ａ）に示される方式である。動画効果を発現させる基画像（１８）を設定し、基画像（１８）を一方向に圧縮して圧縮要素とし、サンプリング要素に設けられた画線（ライン）又は画素（ドット）のサンプリングピッチ（Ｐ１）とわずかに異なるピッチ（Ｐ２ｍ）で、圧縮要素を順番に連続して配置して圧縮要素群（１９）とし、サンプリング要素と組み合わせることで、動画効果を発現させる方式である。ピッチ（Ｐ２ｍ）で配置された圧縮要素群は、サンプリング要素群に設けられたサンプリングピッチ（Ｐ１）でサンプリングされることで、「ＭｏｉｒｅＭａｇｎｉｆｉｃａｔｉｏｎ」（モアレ拡大現象）により、圧縮要素が拡大され複数の画像として再生される。圧縮要素群のピッチ（Ｐ２ｍ）は、サンプリングピッチ（Ｐ１）の８０％以上１００％未満であるか、１００％超１２０％以下であり、１００％に近づくほど潜像の数は少なく、大きさは大きくなる。
【０００７】
サンプリング要素として画線（ライン）を用い、モアレ方式で動画効果を発現させる画像形成体は、例えば、特許文献１（特許第４４２７７９６号公報）や特許文献２（特許第５１３１７８９号公報）等に開示されている。
【０００８】
また、特許文献３（特開２００７－２２３３０８号公報）には、モアレ方式を用いて、特殊で立体的な視覚効果と動画的な視覚効果を実現させる技術が開示されている。この技術は、印刷物の盛り上がりを有する画線上に、ピッチをわずかにずらした微小な文字や記号を連続して配置することで、盛り上がりを有する画線が正反射した場合に文字や記号が拡大されて出現するもので、出現した文字や記号が入射光の角度や観察者の観察位置に応じて立体感を伴いながら左右に動いて見えるという効果を有する。
【０００９】

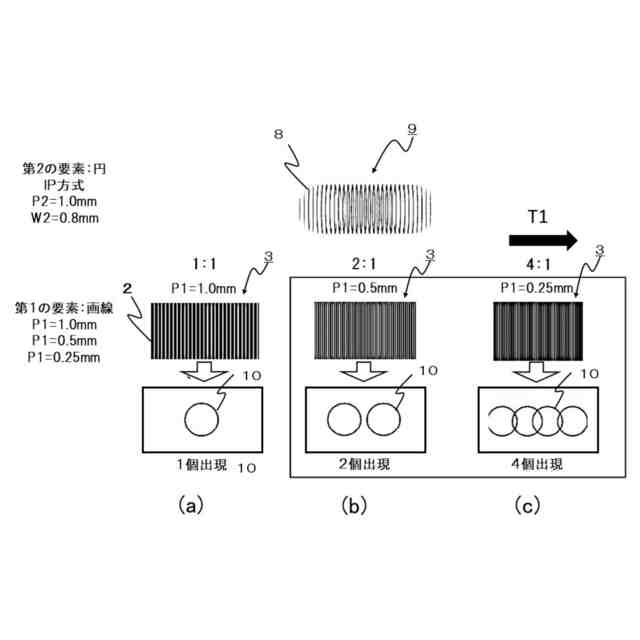

インテグラルフォトグラフィ方式（以下、本明細書中では、「ＩＰ方式」と記載する。）は、例えば、図２１（ｂ）に示される方式である。基画像（１８）を特定の方向に一定の幅で分割した後に、圧縮して分割圧縮要素（潜像画像）とし、サンプリング要素を構成する画線（ライン）のサンプリングピッチ（Ｐ１）と同じピッチ（Ｐ２ｉ）で、分割圧縮要素を規則的に順番に配置して分割圧縮要素群（１９）とすることで、動画効果を発現させる方式である。ＩＰ方式は、１９０７年にリップマンが考案した立体画像の撮像方法であるＩｎｔｅｇｒａｌＰｈｏｔｏｇｒａｐｈｙで得られる画像を応用したものであり、例えば、特許文献４（特許第５２００２８４号公報）等に開示されている。
【００１０】
特許文献５（特許第７２４０６７８号公報）には、動画効果を発現させる基画像を設定し、基画像を一方向に圧縮して圧縮要素（潜像画像）とするか、基画像を少なくとも１つの方向に一定の幅で分割した後に圧縮して分割圧縮要素（潜像画像）とし、圧縮して得られた潜像画像をサンプリングする手段として回折格子を用いることによって、従来の動画効果よりもスムーズに動き、輝度の高い表現が可能であり、かつ、色相を自由に変化させることが可能な画像形成体が開示されている。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
