公開番号2025031242
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023137334
出願日2023-08-25
発明の名称脱着リーフ綴込み補助具
出願人個人
代理人
主分類B42F 13/00 20060101AFI20250228BHJP(製本;アルバム;ファイル;特殊印刷物)
要約【課題】パンチ穴から隣接する用紙辺までに切り込みを設けたルーズリーフをリングノートのリング金具に綴じ込む際に、綴込み不良を生じない綴込み補助具を提供する。
【解決手段】
パンチ穴から隣接する用紙辺までに切り込みを設けたルーズリーフ用紙を綴じ込むリング金具のリングとリングの間に入る間隔で配置した多数の突起と、該突起をリングノートの綴じ具のリングとリングの間に誘導する突起を持つ形状を特徴とする綴込み補助具。

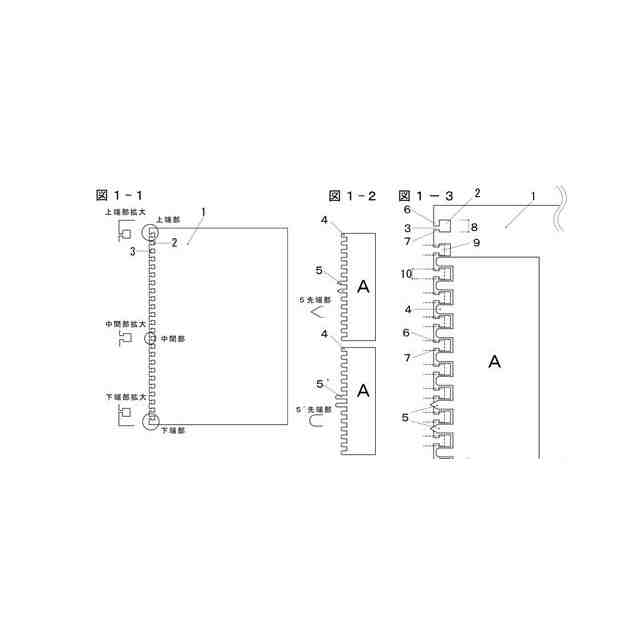

【選択図】図1

特許請求の範囲【請求項１】
切込み付きパンチ穴を持つルーズリーフ用紙を綴じ込むリング金具の隣り合うリングとリングの間に入る位置に配置した突起が多数あり、該突起の少なくとも一つ以上が他の突起よりも長く先端の形状が楔型または円弧状をなす突起であり、その他の突起は同じ長さで先端が揃っていることを特徴とする平板状の綴込み補助具

発明の詳細な説明【技術分野】
【０００１】
本発明は、リングノートに関わる。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
ルーズリーフ用紙をリング綴じ具に綴じ込むリングノート（非特許文献１）は、ルーズリーフ用紙を開閉式リング綴じ具に綴じ込むバインダーよりリングが小さくルーズリーフ用紙を自由な角度で開くことができるので記入しやすい利点があるが、ルーズリーフ用紙を抜き差しできない不便さがある。
【０００３】
この解決策として、ルーズリーフ用紙のパンチ穴に該パンチ穴から隣接する用紙の縁端部までに切り込みをいれて、綴じ具のリングを該切り込みに通すことにより綴じ具に脱着するルーズリーフ用紙（以下、切り込み付きルーズリーフ用紙、と記す）と、櫛状の綴込み補助具の突起部分で、該ルーズリーフ用紙の該切り込みの両側にある半島状の用紙部分（以下、「タブ」と記す）をリングの中に押し込むことで該用紙をリングに装着するルーズリーフのシステム（特許文献１）や、前記システムの綴込み補助具の単独技術（特許文献２）や、特許文献１に同様の仕組みの仕切り紙を加えたシステム（特許文献３）が示されている。
【０００４】
しかしこれらの先行技術には、該用紙を綴じ具から抜き出す際にリングとの抵抗からタブが折れ曲がったり破りとれる問題や、該綴込み補助具を使って該用紙を綴じ具のリングに綴じ込む際に、タブがリングにかかったまま入りきらず綴込み不良となる問題、使用者が該補助具の突起とリングが当たった状態で押しこむと、該突起がリングの上に滑り乗ってタブをリングの内側に押し入れることができず綴込み不良となる問題がある。
【先行技術文献】
【非特許文献】
【０００５】
https://www.kokuyo-st.co.jp/stationery/campus_twinring/
【特許文献】
【０００６】
特開２００４－２６２２１５
【０００７】
実願２０００－０００３７３
【０００８】
実公昭４３－００２３２９
【発明の概要】
【発明が解決しようとする課題】
【０００９】
切込み付きのパンチ穴をもつルーズリーフ用紙をリング金具に綴じ込む際に綴込み不良を生じない綴込み補助具を提供する。
【課題を解決するための手段】
【００１０】
切込み付きのパンチ穴を持つルーズリーフ用紙を綴じ込むリング金具の、リングとリングの間に入る位置に配置した突起を多数設けており、該突起の少なくとも一つ以上が他の突起よりも長く、先端が楔型または円弧状をなしており、その他の突起は同じ長さで先端が揃っている形状を特徴とする平板状の綴込み補助具。
【発明の効果】
（【００１１】以降は省略されています）
