公開番号2025109340
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003154
出願日2024-01-12
発明の名称エレベーター及び保護カバー
出願人株式会社日立製作所
代理人弁理士法人信友国際特許事務所
主分類B66B 7/02 20060101AFI20250717BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】長尺物がガイドレールとレールクリップとの隙間に入り混むことを防ぐことができるエレベーター及び保護カバーを提供する。
【解決手段】エレベーターは、昇降体と、昇降体を移動可能に支持するガイドレール6と、ガイドレール6を支持するレールブラケット21と、レールクリップ22と、保護カバー30と、を備えている。レールクリップ22は、レールブラケット21に設けられ、ガイドレール6のフランジ部6bを挟持する挟持部22aを有する。保護カバー30は、レールクリップ22の挟持部22aを覆う覆い部31を有する。
【選択図】図4
特許請求の範囲【請求項１】
昇降路を昇降移動する昇降体と、
前記昇降体を移動可能に支持するガイドレールと、
前記ガイドレールを支持するレールブラケットと、
前記レールブラケットに設けられ、前記ガイドレールのフランジ部を挟持する挟持部を有するレールクリップと、
前記レールクリップに設けられ、前記レールクリップの前記挟持部を覆う覆い部を有する保護カバーと、
を備えたエレベーター。
続きを表示（約 680 文字）【請求項２】
前記レールクリップは、固定ボルトを介して前記レールブラケットに固定され、
前記保護カバーの前記覆い部には、前記固定ボルトの軸部が挿通する挿通孔が形成されており、
前記保護カバーは、前記固定ボルトの頭部と前記レールクリップにより挟持される
請求項１に記載のエレベーター。
【請求項３】
前記覆い部には、前記レールクリップの一部が挿入される開口部が形成されている
請求項１に記載のエレベーター。
【請求項４】
前記ガイドレールは、
前記昇降体が摺動する摺動部と、
前記レールクリップにより挟持されるフランジ部と、
前記摺動部と前記フランジ部を接続する接続部と、を有し、
前記保護カバーの前記覆い部は、前記接続部に当接する
請求項１に記載のエレベーター。
【請求項５】
前記レールクリップは、前記ガイドレールの両側に一対設けられ、
前記保護カバーは、一対の前記レールクリップのうち長尺物が設置された側のレールクリップに配置される
請求項１に記載のエレベーター。
【請求項６】
前記覆い部には、前記レールブラケットに向かって突出する脚部が設けられている
請求項１に記載のエレベーター。
【請求項７】
エレベーターのガイドレールのフランジ部を挟持する挟持部を有するレールクリップに設けられ、
前記レールクリップにおける、前記挟持部を覆う覆い部を有する
保護カバー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、エレベーター及び保護カバーに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、エレベーターは、乗りかごと、釣合おもりと、乗りかごと釣合おもりを連結するロープと、このロープが巻回される巻上機とを備えている。また、エレベーターは、昇降路内に、位置検出用の検出体等の各種長尺状の物体（以下、長尺物という）を有している。このような、長尺物は、地震や風により大きく揺れて、昇降路内に設置したガイドレールと、このガイドレールを支持するレールクリップとの隙間に入り混むおそれがあった。
【０００３】
このような、長尺物がレールクリップに引っ掛かることを防止する技術としては、例えば、特許文献１に記載されているようなものがある。特許文献１には、上下方向に沿って昇降路内に張られている保護線と、レールブラケットに固定されている複数の変位規制金具とを有する技術が記載されている。変位規制金具は、レールブラケットとかごガイドレールとの間に介在された平板状のスペーサ部と、保護線の周囲を囲むようにスペーサ部の一端部を折り曲げて形成された変位規制部とを有している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１８５０２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載された技術における変位規制部は、スペーサ部の一端部を折り曲げて形成されている。そのため、地震や風により長尺物が揺れると、変位規制部とスペーサ部との隙間から長尺物が外れるおそれがあった。その結果、特許文献１に記載された技術では、変位規制部から外れた長尺物がガイドレールとレールクリップとの隙間に入り混み、長尺物がレールクリップに引っ掛かる、という問題を有していた。
【０００６】
上記の問題点を考慮し、本発明の目的は、長尺物がガイドレールとレールクリップとの隙間に入り混むことを防ぐことができるエレベーター及び保護カバーを提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、エレベーターは、昇降路を昇降移動する昇降体と、昇降体を移動可能に支持するガイドレールと、ガイドレールを支持するレールブラケットと、レールクリップと、保護カバーと、を備えている。レールクリップは、レールブラケットに設けられ、ガイドレールのフランジ部を挟持する挟持部を有する。保護カバーは、レールクリップに設けられ、レールクリップの挟持部を覆う覆い部を有する。
【０００８】
また、保護カバーは、上述した保護カバーが適用される。
【発明の効果】
【０００９】
上記構成のエレベーター及び保護カバーによれば、長尺物がガイドレールとレールクリップとの隙間に入り混むことを防ぐことができる。
【図面の簡単な説明】
【００１０】
実施の形態例にかかるエレベーターを示す概略構成図である。

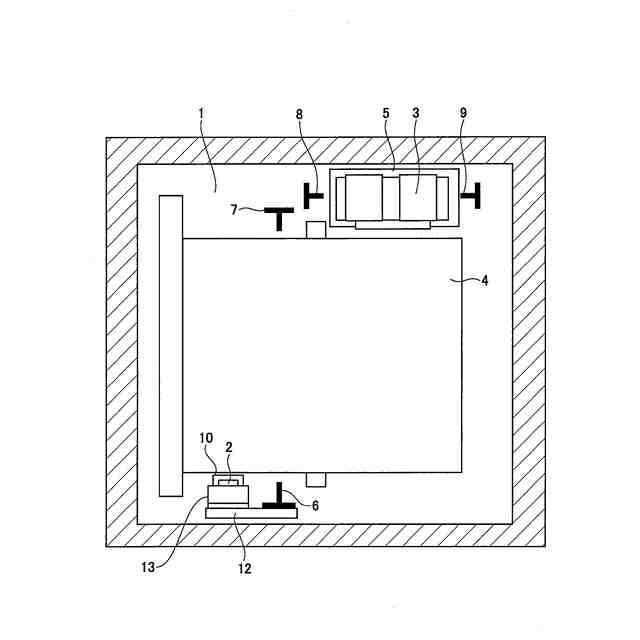

実施の形態例にかかるエレベーターを示す平面図である。
実施の形態例にかかるエレベーターの検出体の設置例の一例を示す斜視図である。
実施の形態例にかかるエレベーターにおけるガイドレールの支持構造を示す断面図である。

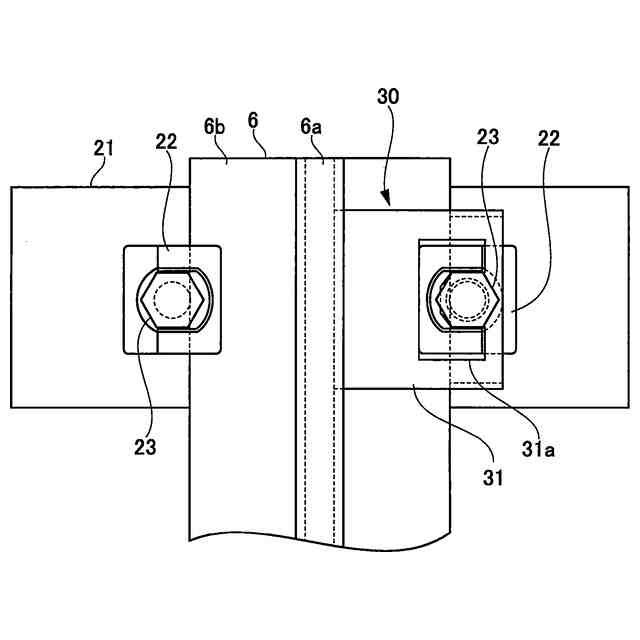

実施の形態例にかかるエレベーターにおけるガイドレールの支持構造を示す正面図である。
実施の形態例にかかるエレベーターの保護カバーの一例を示すもので、図６Ａは正面図、図６Ｂは上面図、図６Ｃは側面図である。
実施の形態例にかかるエレベーターの保護カバーの他の例を示すもので、図７Ａは正面図、図７Ｂは上面図、図７Ｃは側面図である。
実施の形態例にかかるエレベーターの保護カバーの一例と、レールクリップ及び固定ボルトを示す正面図である。
実施の形態例にかかるエレベーターの保護カバーの一例と、レールクリップを示す上面図である。
実施の形態例にかかるエレベーターの保護カバーの一例と、レールクリップ及び固定ボルト、ナットを示す正面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
