特許ウォッチ

公開番号2025111289
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005617
出願日2024-01-17
発明の名称ロール状掃除用粘着テープ
出願人ニチバン株式会社
代理人弁護士法人クレオ国際法律特許事務所
主分類C09J 7/21 20180101AFI20250723BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】ゴミ付着性および手切れ性が良好である、掃除用粘着テープを提供する。
【解決手段】本発明のある態様は、ロール状掃除用粘着テープ10である。ロール状掃除用粘着テープ10は、支持体20と、支持体20の一方の主表面に形成された粘着剤層30と、を有する積層体がロール状に巻回された構造を有する。支持体20は、平均繊維長1～20mmの合成樹脂繊維から形成され、坪量が20～60g/m²である不織布からなる。支持体20の他方の主表面において、テープの巻回方向に対して垂直の幅方向に、不織布を貫通しない直線状の凹陥部40が前記巻回方向に所定間隔で形成されている。凹陥部40の深さDは前記支持体20の厚みに対して5～60%の深さであり、凹陥部40の前記所定間隔が0.5～1.5mmである。
【選択図】図1
特許請求の範囲【請求項１】
支持体と、
前記支持体の一方の主表面に形成された粘着剤層と、
を有する積層体がロール状に巻回されており、
前記支持体が、平均繊維長１～２０ｍｍの合成樹脂繊維から形成され、坪量が２０～６０ｇ／ｍ
２
である不織布からなり、
前記支持体の他方の主表面において、テープの巻回方向に対して垂直の幅方向に、前記不織布を貫通しない直線状の凹陥部が前記巻回方向に所定間隔で形成されており、
前記凹陥部の深さが前記支持体の厚みに対して５～６０％の深さであり、前記凹陥部の前記所定間隔が０．５～１．５ｍｍである、ロール状掃除用粘着テープ。
続きを表示（約 330 文字）【請求項２】
前記不織布の厚みが、５０～２００μｍである、請求項１に記載のロール状掃除用粘着テープ。
【請求項３】
前記不織布の材質が、ポリオレフィン、ポリエステル、ポリアミド、ポリウレタンからなる群より選択される１種以上である、請求項１に記載のロール状掃除用粘着テープ。
【請求項４】
前記不織布が、エアレイド法により製造されたものである、請求項１に記載のロール状掃除用粘着テープ。
【請求項５】
日本工業規格ＪＩＳＺ０２３７に従って測定された、幅２５ｍｍの前記ロール状掃除用粘着テープのＢＡＳＵＳ板に対する粘着力が０．５～１．７Ｎ／ｃｍである、請求項１に記載のロール状掃除用粘着テープ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ロール状掃除用粘着テープに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
細かい汚れ、ゴミ、埃などを除去・掃除するための粘着テープとして、紙、布、プラスチックフィルムなどを素材とする支持体の片面に、粘着剤層を設けた層構成を有する粘着テープが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４―２２１４２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
プラスチックフィルムは、強靭性、応力緩和性、印刷適性などに優れている。しかし、プラスチックフィルムは、柔軟性が不十分であるため、掃除用の粘着テープの支持体に用いると細かいゴミなどを除去しづらいという課題がある。
他方、不織布は、柔軟性に優れており、ロール状掃除用粘着テープの支持体として好適である。しかし、支持体を不織布とした粘着テープは、手で切ることが一般的には難しく、たとえ手で切ることができたとしても、その切断線が不規則な線あるいはユーザの意図しない線となるという問題があった。
上記問題点に鑑みてなされたものであって、その課題は、ゴミ付着性および手切れ性が良好である、掃除用粘着テープを提供することにある。
【課題を解決するための手段】
【０００５】
本発明のある態様は、ロール状掃除用粘着テープである。当該ロール状掃除用粘着テープは、支持体と、前記支持体の一方の主表面に形成された粘着剤層と、を有する積層体がロール状に巻回されており、前記支持体が、平均繊維長１～２０ｍｍの合成樹脂繊維から形成され、坪量が２０～６０ｇ／ｍ
２
である不織布からなり、前記支持体の他方の主表面において、テープの巻回方向に対して垂直の幅方向に、前記不織布を貫通しない直線状の凹陥部が前記巻回方向に所定間隔で形成されており、前記凹陥部の深さが前記支持体の厚みに対して５～６０％の深さであり、前記凹陥部の前記所定間隔が０．５～１．５ｍｍである。
【０００６】
上記態様のロール状掃除用粘着テープにおいて、前記不織布の厚みが、５０～２００μｍであってもよい。前記不織布の材質が、ポリオレフィン、ポリエステル、ポリアミド、ポリウレタンからなる群より選択される１種以上であってもよい。前記不織布が、エアレイド法により製造されたものであってもよい。
また、日本工業規格ＪＩＳＺ０２３７に従って測定された、幅２５ｍｍの前記ロール状掃除用粘着テープのＢＡＳＵＳ板に対する粘着力が０．５～１．７Ｎ／ｃｍであってもよい。
【発明の効果】
【０００７】
本発明によれば、ゴミ付着性および手切れ性が良好である、ロール状掃除用粘着テープが提供される。
【図面の簡単な説明】
【０００８】
図１（ａ）は、実施形態に係るロール状掃除用粘着テープの概略平面図である。図１（ｂ）は、テープ巻回方向に沿ったロール状掃除用粘着テープの概略断面図である。図１（ｃ）は、テープ巻回方向に沿ったロール状掃除用粘着テープの拡大概略断面図である。
比較例１のロール状掃除用粘着テープの概略を示す図である。
比較例３の掃除用粘着テープの概略を示す図である。
比較例４の粘着シートの概略を示す図である。
比較例５のロール状掃除用粘着テープの概略を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、詳細に説明する。なお、本明細書中、数値範囲の説明における「ａ～ｂ」との表記は、特に断らない限り、ａ以上ｂ以下であることを表す。
【００１０】
（ロール状掃除用粘着テープ）

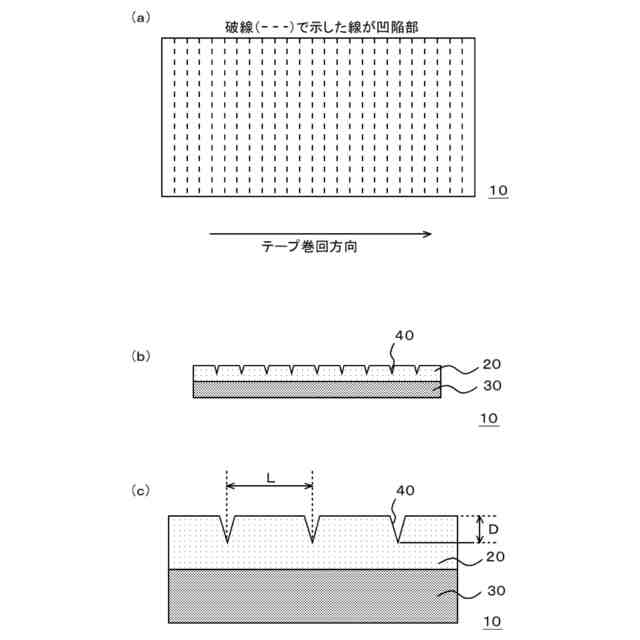

図１（ａ）は、実施形態に係るロール状掃除用粘着テープの概略平面図である。図１（ｂ）は、テープ巻回方向に沿ったロール状掃除用粘着テープの概略断面図である。図１（ｃ）は、テープ巻回方向に沿ったロール状掃除用粘着テープの拡大概略断面図である。
図１（ｂ）に示すように、実施形態に係るロール状掃除用粘着テープ（以下、単に「粘着テープ」と言うことがある）１０は、支持体２０と、当該支持体の一方の主表面に形成された粘着剤層３０とを有する積層体がロール状に巻回された構造を有する。
実施形態に係る粘着テープを構成する支持体２０は、不織布で形成される。

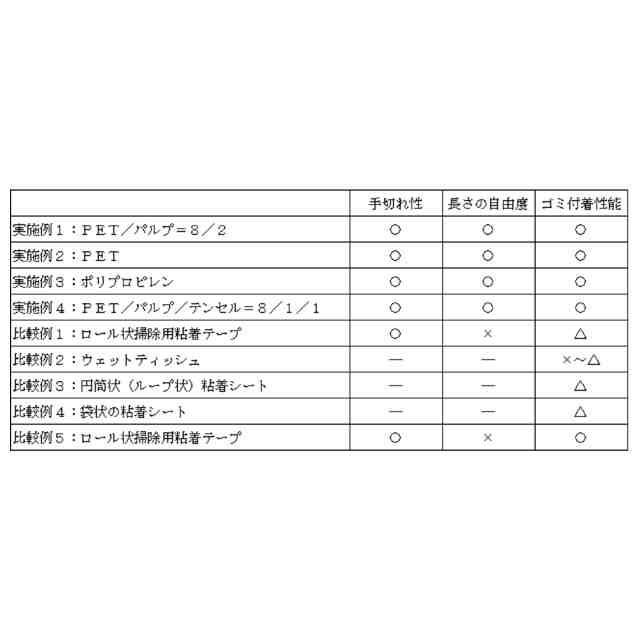

（【００１１】以降は省略されています）

関連特許
