公開番号2025111852
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025082757,2023198420
出願日2025-05-16,2015-03-19
発明の名称車両用シート
出願人テイ・エステック株式会社
代理人個人,個人
主分類B60N 2/68 20060101AFI20250723BHJP(車両一般)
要約【課題】剛性を確保した状態で、同時に軽量化が実現された車両用シートを提供する。

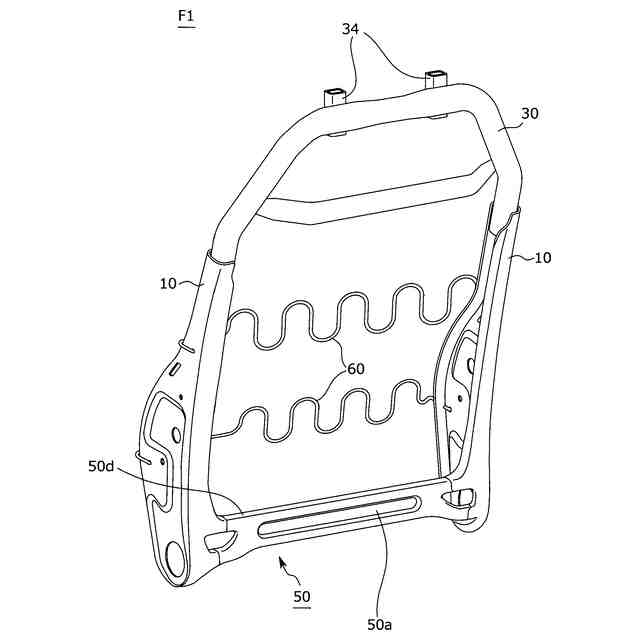

【解決手段】双方のサイドフレーム10,10の下端を車両幅方向に架橋するロアメンバーフレーム50、を少なくとも有して構成される略矩形枠体のシートバックフレームF1を骨格として備える車両用シートSに関する。ロアメンバーフレーム50には、樹脂により形成された腰部支持部材70が配置されており、この腰部支持部材70は、車両幅方向に沿って延びる長尺状の部材であるとともに、この車両幅方向長さはロアメンバーフレーム50の車両幅方向長さよりも短くなるよう構成されている。
【選択図】図1
特許請求の範囲【請求項１】
車両用シートの幅方向の両端部に設けられたサイドフレームと、双方の該サイドフレームの下端を車両幅方向に架橋するロアメンバーフレームと、を少なくとも有して構成される略矩形枠体のシートバックフレームを骨格として備える車両用シートであって、

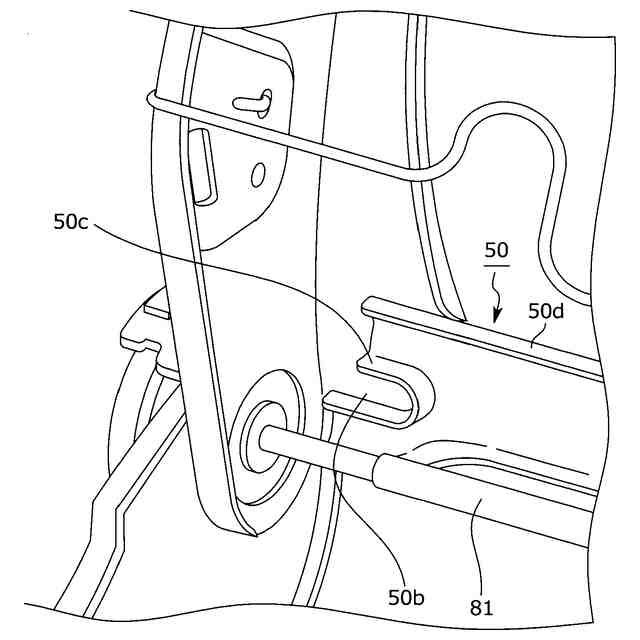

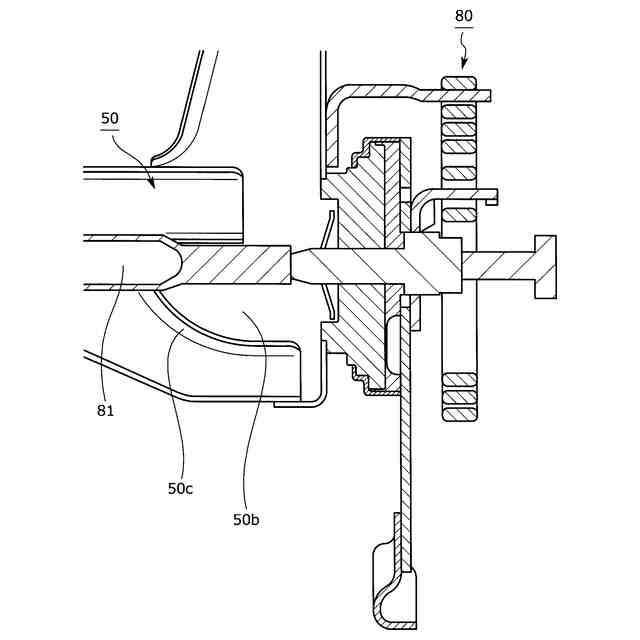

前記ロアメンバーフレームには、少なくとも一つの切欠き部が形成されていることを特徴とする車両用シート。
続きを表示（約 1,000 文字）【請求項２】
前記切欠き部は、前記ロアメンバーフレームの幅方向端部に形成されていることを特徴とする請求項１に記載の車両用シート。
【請求項３】
前記切欠き部は、前記ロアメンバーフレームの幅方向端部から幅方向内側にむけて切り欠かれた形状であることを特徴とする請求項２に記載の車両用シート。
【請求項４】
前記切欠き部の周縁の少なくとも一部からは、車両前方部へと向かつて起立するフランジ部が形成されていることを特徴とする請求項１乃至請求項３いずれか一項に記載の車両用シート。
【請求項５】
前記切欠き部は、前記ロアメンバーフレームの幅方向両端部に各々形成されていることを特徴とする請求項１乃至請求項４いずれか一項に記載の車両用シート。
【請求項６】
前記ロアメンバーフレームには、車両後方から前方へと突出するとともに幅方向に長尺な突起部が形成されており、該突起部は、前記ロアメンバーフレームの両端に形成された前記切欠き部の間に形成されることを特徴とする請求項５に記載の車両用シート。
【請求項７】
前記突起部は、車両上下方向において、前記ロアメンバーフレームの両端部に形成された前記切欠き部と同じ高さ位置に形成されることを特徴とする請求項１乃至請求項６いずれか一項に記載の車両用シート。
【請求項８】
前記ロアメンバーフレームの両端部における車両上下方向幅は、前記ロアメンバーフレームの中央部における車両上下幅よりも広く形成されることを特徴とする請求項１乃至請求項７いずれか一項に記載の車両用シート。
【請求項９】
前記ロアメンバーフレームの両端部とサイドフレームとの接合部にて前記切欠き部が形成されることを特徴とする請求項１乃至請求項８いずれか一項に記載の車両用シート。
【請求項１０】
前記サイドフレームは、前記シートバックフレームの幅方向側面を規定するサイドフレーム本体部と、該サイドフレーム本体部の車両後方端部から屈曲して前記シートバックフレーム内側へと延出するサイドフレーム後方延出部と、を有して構成されており、
該サイドフレーム後方延出部に、前記ロアメンバーフレームの両端部が、積層されていることを特徴とする請求項１乃至請求項９いずれか一項に記載の車両用シート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

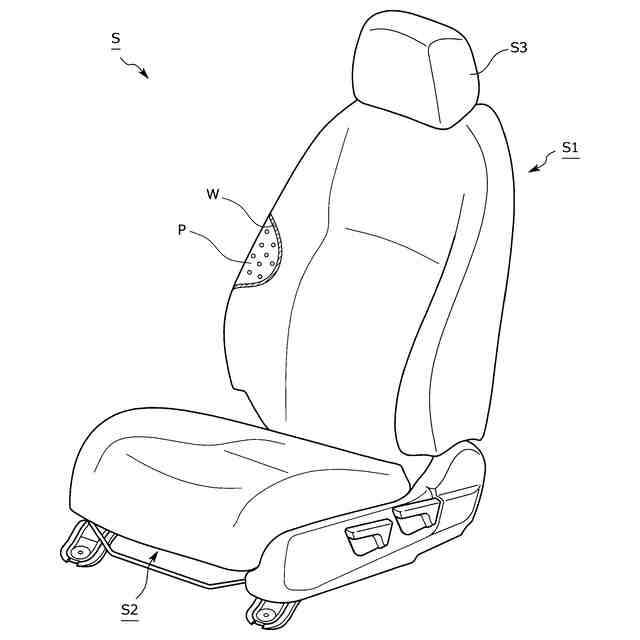

本発明は、車両用シートに係り、特に、従来品よりも軽量化されたシートフレームを骨格として備えた車両用シートに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
車両用シートを軽量化する場合には、一般的にシートフレーム各部を薄肉化したり、各部の占有量を小さくする（長尺部材の短尺化、孔部の形成等）ことが考えられる。ただし、シートフレーム各部の厚みを薄くするほど、当該部分の剛性が低下してしまう。
このため、軽量化を実現するとともに、当該軽量化部分を補強するための工夫がなされていた（例えば、特許文献１参照）。
【０００３】
特許文献１に記載の技術においては、両側方を規定する２個のサイドフレーム、これらサイドフレームの上端を架橋して上方を規定するアッパフレーム、これらサイドフレームの下端を架橋して下方を規定するロアフレーム、によって矩形枠状態に形成されたバックフレームが開示されている。
このロアフレームには、下端側から前方に延出するフランジ部が形成されており、このフランジ部には、このフランジ部全幅（シート幅方向の長さ）にわたる寸法を有する樹脂製のブラケットが取付けられている。
そして、このような構成をもって、ロアフレーム下端側から前方に延出するフランジ部をその内側から補強している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－００３５９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
シートバックフレームにおいて、特にロアフレームに関しては、着座者の腰部を支持する役割があるため、着座者から受ける荷重を受けるに足る十分な剛性が必要とされる。一方、上記したように、シートバックフレームを含むシートフレーム自体を軽量化したいという要請がある。
これらの、相反する要求を満たすため、特許文献１に係る技術においては、補強のためにブラケットを使用している。
しかしながら、更なる軽量化と剛性向上と、の双方を満たす技術が求められていた。
【０００６】
そこで、本発明は、上記の問題に鑑みてなされたものであり、その目的は、軽量化が実現されるとともに、更に剛性もまた同時高く確保された車両用シートを提供することにある。
【課題を解決するための手段】
【０００７】
前記課題は、本発明に係る車両用シートによれば、車両用シートの幅方向の両端部に設けられたサイドフレームと、双方の該サイドフレームの下端を車両幅方向に架橋するロアメンバーフレームと、を少なくとも有して構成される略矩形枠体のシートバックフレームを骨格として備える車両用シートであって、前記ロアメンバーフレームには、少なくとも一つの切欠き部が形成されていることにより解決される。
このように、本発明においては、ロアメンバーフレームに切欠き部が形成されているため、このロアメンバーフレームを軽量化することが可能となる。
【０００８】
このとき、請求項２に記載のように、前記切欠き部は、前記ロアメンバーフレームの幅方向端部に形成されていると好適である。
また、具体的には、請求項３に記載のように、前記切欠き部は、前記ロアメンバーフレームの幅方向端部から幅方向内側にむけて切り欠かれた形状であると好ましい。
このように構成されていることで、具体的な軽量化が実現されるとともに、種変に配置される部材との干渉を抑制することも可能となる。
【０００９】
また、請求項４に記載のように、前記切欠き部の周縁の少なくとも一部からは、車両前方部へと向かつて起立するフランジ部が形成されていると好適である。
このように、切欠き部の周縁の少なくとも一部からフランジが起立しているため、当該部分の強度を上げることができる。つまり、軽量化と剛性確保を両立させることが可能となる。
具体的な構成としては、請求項５に記載のように、前記切欠き部は、前記ロアメンバーフレームの幅方向両端部に各々形成されていると、更なる軽量化が図れるため好適である。
【００１０】
更に、請求項６に記載のように、前記ロアメンバーフレームには、車両後方から前方へと突出するとともに幅方向に長尺な突起部が形成されており、該突起部は、前記ロアメンバーフレームの両端に形成された前記切欠き部の間に形成されると好適である。
また、請求項７に記載のように、前記突起部は、車両上下方向において、前記ロアメンバーフレームの両端部に形成された前記切欠き部と同じ高さ位置に形成されると好適である。
このように構成されると、更なる剛性向上が実現される。
（【００１１】以降は省略されています）
