公開番号2025112221
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006421
出願日2024-01-18
発明の名称モールド連結体
出願人アクアインテック株式会社
代理人個人,個人,個人
主分類E03F 5/02 20060101AFI20250724BHJP(上水;下水)
要約【課題】マンホールの内壁を該内壁との間に充填空間を残して該内壁の内側から覆う、互いに連結された第1端部と第2端部を有するモールド連結体に関し、モールドの、重ね合わせて接着した部分の引張強度が高められたモールド連結体を提供する。

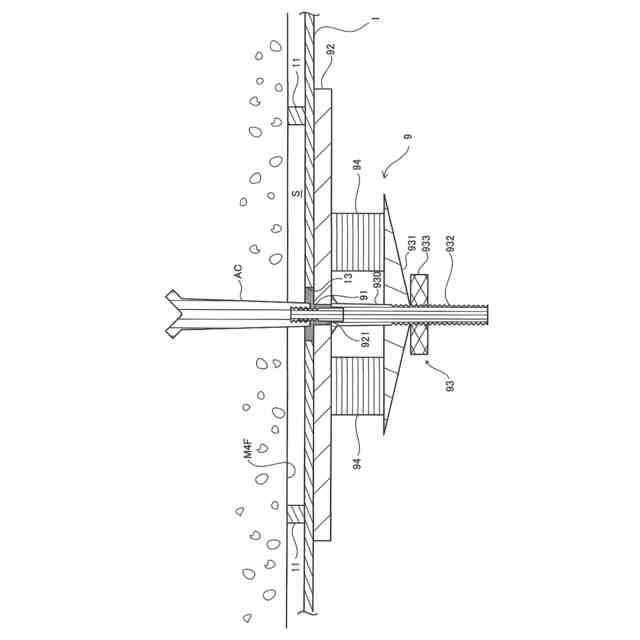

【解決手段】マンホールMの内壁M4Fを内壁M4Fとの間に充填空間を残して内壁M4Fの内側から覆う、互いに連結された第1端部と第2端部を有するモールド連結体であって、第1端部と第2端部は、互いに重なり合い、重なり合った部分が樹脂により接着されたものであり、第1端部は、第2端部よりも内壁M4F側に位置するものであり、第2端部を、内壁側(外側)とは反対側(内側)から覆う覆い部を有する。
【選択図】図5
特許請求の範囲【請求項１】
マンホールの内壁を該内壁との間に充填空間を残して該内壁の内側から覆う、互いに連結された第１端部と第２端部を有するモールド連結体であって、
前記第１端部と前記第２端部は、互いに重なり合い、重なり合った部分が樹脂により接着されたものであり、
前記第１端部は、前記第２端部よりも前記内壁側に位置するものであり、
さらに、前記第２端部を、前記内壁側とは反対側から覆う覆い部を有するものであることを特徴とするモールド連結体。
続きを表示（約 360 文字）【請求項２】
第１モールドと、
第２モールドとを有し、
前記第１モールドと前記第２モールドが連結されたものであり、
前記第１端部は、前記第１モールドの、前記第２モールド側の端部であり、
前記第２端部は、前記第２モールドの、前記第１モールド側の端部であることを特徴とする請求項１記載のモールド連結体。
【請求項３】
前記第１モールドは、基部と、前記第１端部と、前記覆い部とを有し、該基部、該第１端部および該覆い部が一体形成されたものであることを特徴とする請求項２記載のモールド連結体。
【請求項４】
前記覆い部は、前記基部とは反対方向に延在する長さが前記第１端部における該長さの１／５以上１／２以下であることを特徴とする請求項３記載のモールド連結体。

発明の詳細な説明【技術分野】
【０００１】
マンホールの内壁を該内壁との間に充填空間を残して該内壁の内側から覆う、互いに連結された第１端部と第２端部を有するモールド連結体に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
マンホールは一般的にコンクリート製であり、長い間には地中管、特に下水管内で発生する硫化水素によって内壁面が腐食する場合がある。また、車道に埋設されたマンホールでは、車両の振動によって内壁面に亀裂が発生する場合もある。さらには、経年劣化によってマンホールの強度が低下する場合もある。これらの場合には、マンホールの補修が必要になる。
【０００３】
ところが、交通事情により、また補修費用を抑えるためには、開削によるマンホールの補修は困難である。
【０００４】
そこで、非開削で補修材（以下、モールドと称する）を用いてマンホールの補修を行う方法として、円弧状のモールドを縮径状態でマンホールの入口の開口からマンホール内に挿入し、そのモールドを拡径しモールドの周方向一端部と他端部をつなぎ合わせ筒状とし、筒状のモールドの外周面とマンホールの内周壁との間に充填材を充填してその充填材を硬化させ、モールドの内周面がマンホールの新たな内周壁となる方法が開示されている（例えば、特許文献１等参照）。この特許文献１には、モールドの周方向一端部と他端部を繋ぎ合わせる際に一端部と他端部を重ね合わせ、重ね合わせた部分を樹脂で接着することが記載されている。
【０００５】
また、複数に分割されたモールドどうしを繋ぎ合わせる場合もあり、この場合にもモールドどうしを重ね合わせ、重ね合わせた部分を樹脂で接着することが必要になる。
【先行技術文献】
【特許文献】
【０００６】
特開２００９－２４３０８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、モールドの、重ね合わせて接着した部分の引張強度は、重ね合わされていないモールド自体の引張強度に比べて大きく低下してしまう問題が生じる。この問題は、樹脂の接着強度を高いものにすれば解決することができるように思えるが、樹脂の接着強度を高いものにするには一定の限界がある。
【０００８】
本発明は上記事情に鑑み、モールドの、重ね合わせて接着した部分の引張強度が高められたモールド連結体を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記目的を解決する本発明のモールド連結体は、
マンホールの内壁を該内壁との間に充填空間を残して該内壁の内側から覆う、互いに連結された第１端部と第２端部を有するモールド連結体であって、
前記第１端部と前記第２端部は、互いに重なり合い、重なり合った部分が樹脂により接着されたものであり、
前記第１端部は、前記第２端部よりも前記内壁側に位置するものであり、

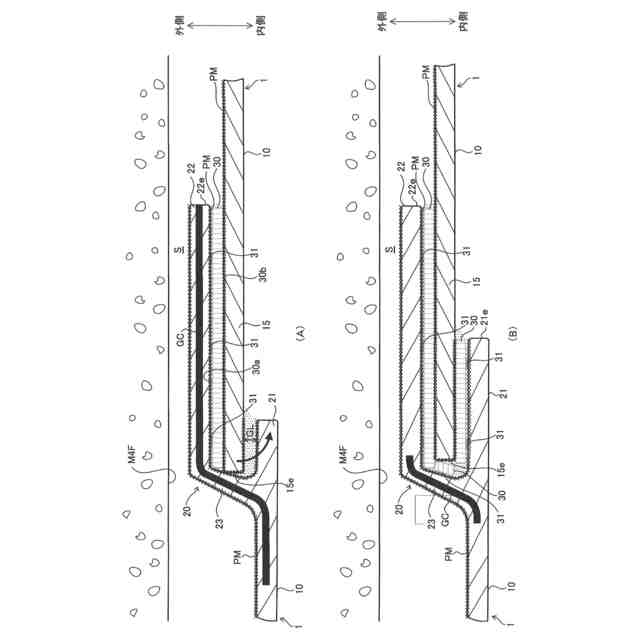

さらに、前記第２端部を、前記内壁側とは反対側から覆う覆い部を有するものであることを特徴とする。
【００１０】
本発明のモールド連結体によれば、土圧や地震等による引張力によって、前記第２端部が内側にめくれ上がりそうになっても、前記覆い部によって前記第２端部を押さえることができ、重ね合わせて接着した部分の引張強度が高められている。
（【００１１】以降は省略されています）
