公開番号2025109529
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003473
出願日2024-01-12
発明の名称トイレ装置
出願人TOTO株式会社
代理人弁理士法人iX
主分類E03D 9/08 20060101AFI20250717BHJP(上水;下水)
要約【課題】熱交換器における異常を検知することができるトイレ装置を提供することを目的とする。

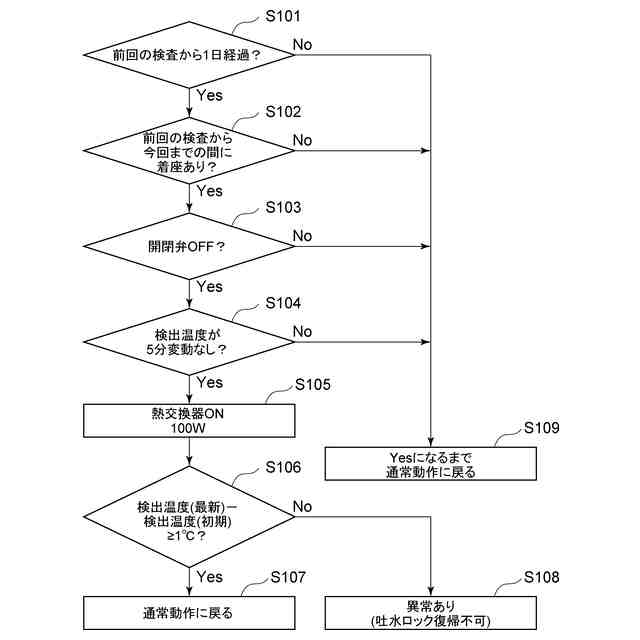

【解決手段】瞬間式の熱交換器と、熱交換器に流れる水の流路を開閉する開閉弁と、熱交換器の下流に設けられた温度センサと、温度センサにより検出した検出温度を取得し、熱交換器を制御する制御部と、を備え、制御部は、開閉弁を閉じた状態において熱交換器を駆動する制御を行って検出温度の変化量を算出し、熱交換器を駆動する制御の開始から第1時間の間に、変化量が第1値以上とならない場合、異常ありと判定する判定制御を実施することを特徴とするトイレ装置が提供される。
【選択図】図3

特許請求の範囲【請求項１】

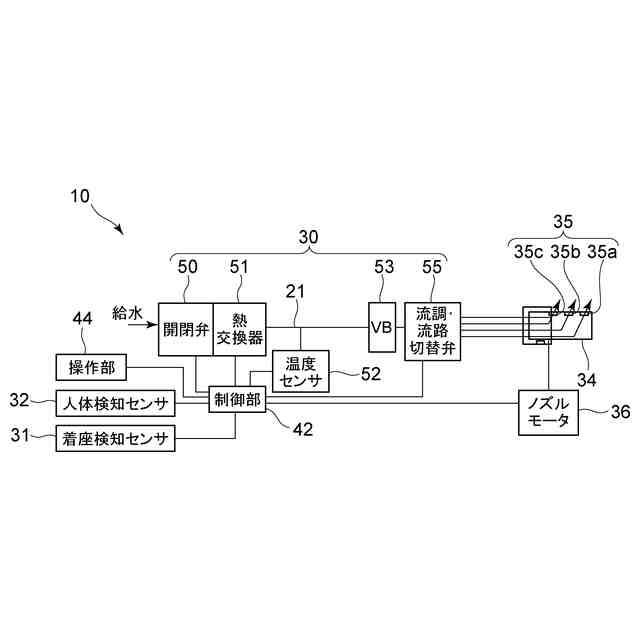

瞬間式の熱交換器と、
前記熱交換器に流れる水の流路を開閉する開閉弁と、
前記熱交換器の下流に設けられた温度センサと、
前記温度センサにより検出した検出温度を取得し、前記熱交換器を制御する制御部と、
を備え、

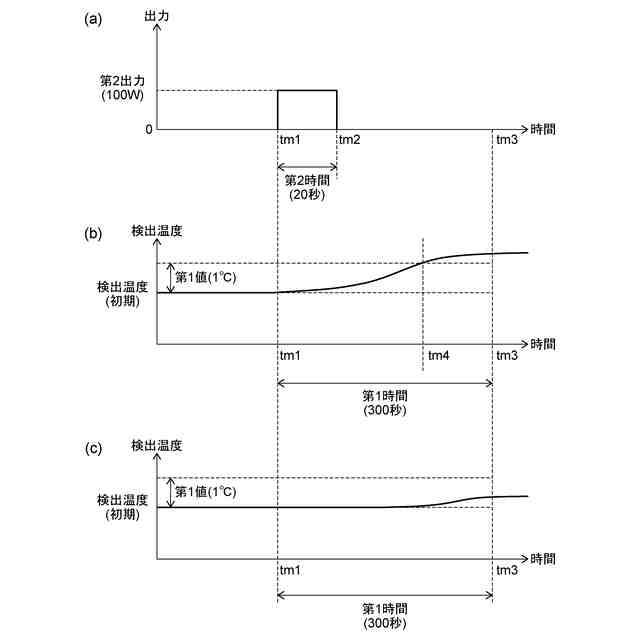

前記制御部は、前記開閉弁を閉じた状態において前記熱交換器を駆動する制御を行って前記検出温度の変化量を算出し、前記熱交換器を駆動する前記制御の開始から第１時間の間に、前記変化量が第１値以上とならない場合、異常ありと判定する判定制御を実施することを特徴とするトイレ装置。
続きを表示（約 730 文字）【請求項２】
前記判定制御は、前記熱交換器を駆動する前記制御を第２時間、行い、
前記第２時間は、前記第１時間よりも短いことを特徴とする請求項１に記載のトイレ装置。
【請求項３】
前記制御部は、前記熱交換器を第１出力で駆動して前記熱交換器によって温められた水を、使用者の局部に向けてノズルに吐出させる温水洗浄制御を実施可能であり、
前記判定制御における前記熱交換器を駆動する前記制御は、前記第１出力よりも小さい第２出力で前記熱交換器を駆動する制御であることを特徴とする請求項２に記載のトイレ装置。
【請求項４】
前記制御部は、前記判定制御において異常有りと判定した場合、前記開閉弁の開弁を禁止することを特徴とする請求項１～３のいずれか１つに記載のトイレ装置。
【請求項５】

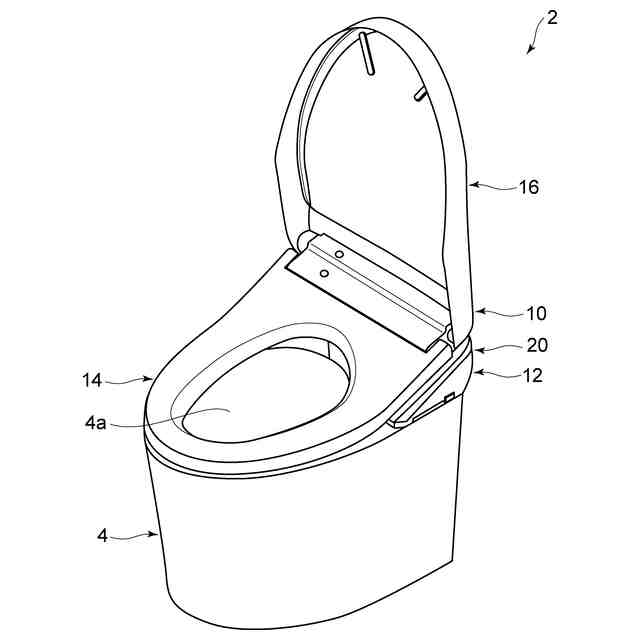

便座と、
使用者の前記便座への着座を検知する着座検知センサと、
をさらに備え、

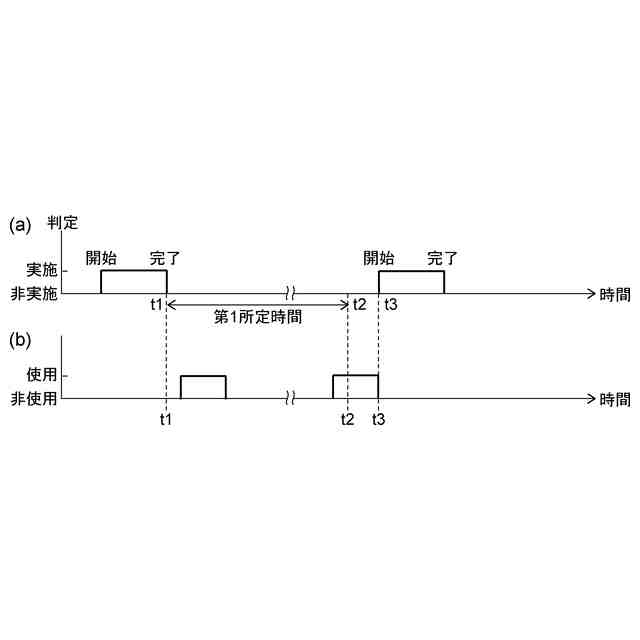

前記制御部は、前記判定制御の実施中に前記着座検知センサにより使用者の着座が検知された場合、前記判定制御を中止することを特徴とする請求項１～３のいずれか１つに記載のトイレ装置。
【請求項６】

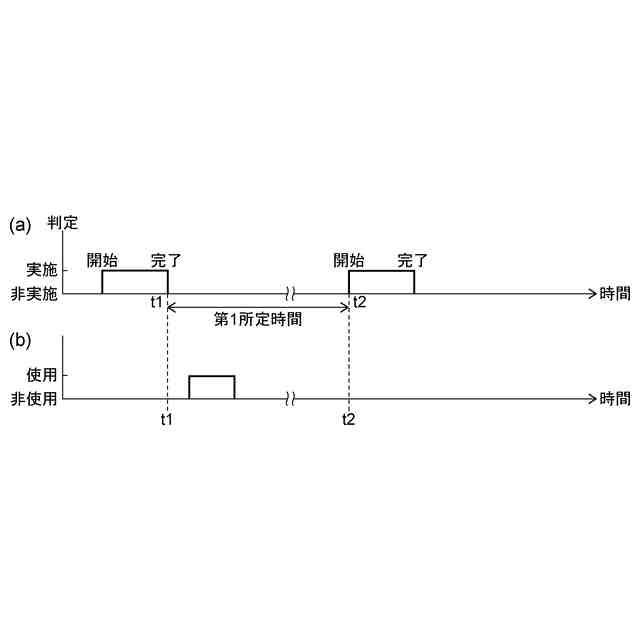

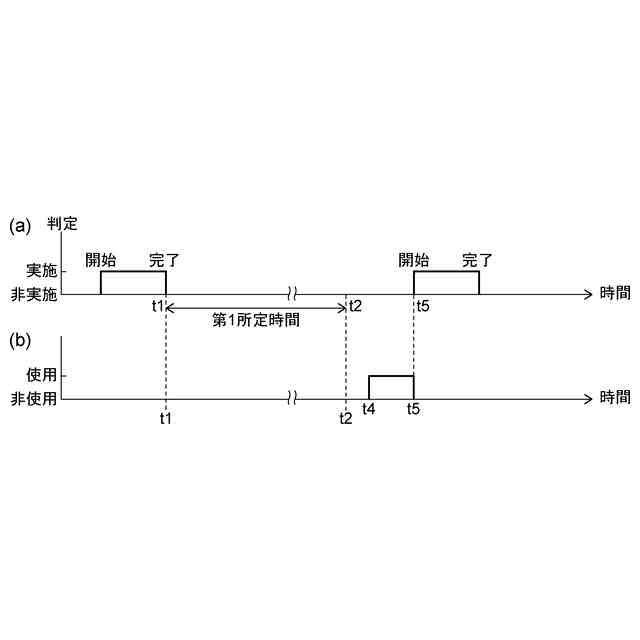

前記制御部は、前記判定制御の前回の実施から第１所定時間が経過すると、使用者が着座していないときに前記判定制御を実施することを特徴とする請求項１～３のいずれか１つに記載のトイレ装置。
【請求項７】

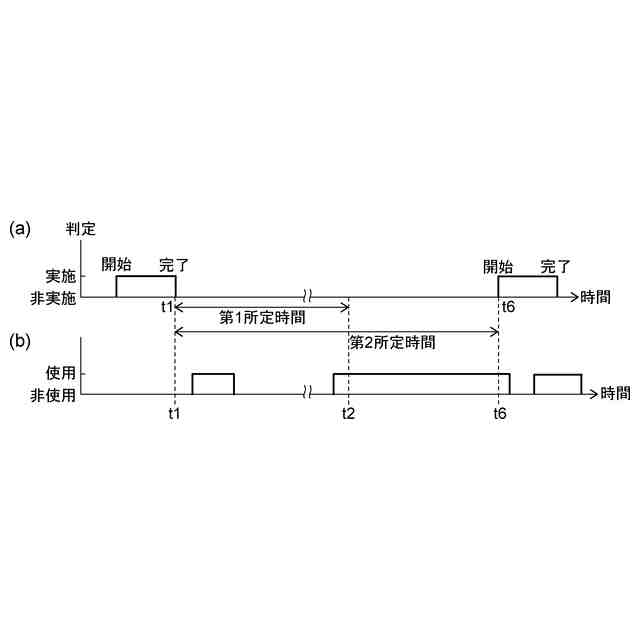

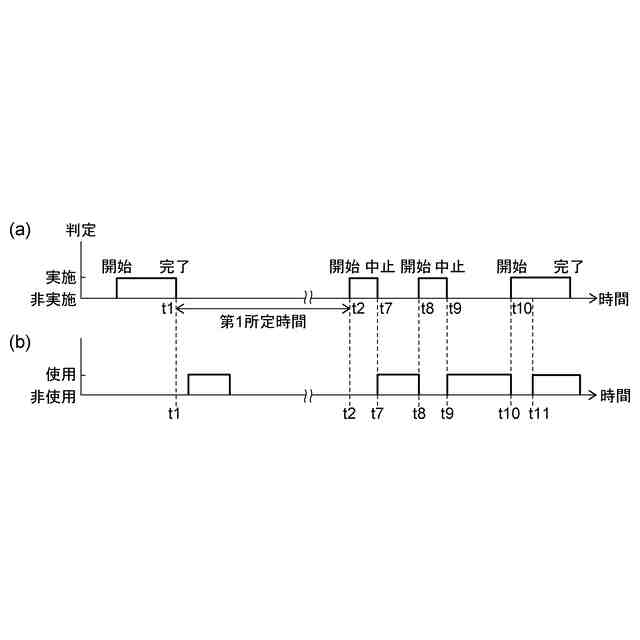

前記制御部は、前記判定制御を完了せずに所定回数以上中止した場合、または、前記判定制御を第２所定時間以上実施できない場合、前記判定制御を強制的に実施することを特徴とする請求項６に記載のトイレ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の態様は、一般的に、トイレ装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、トイレ装置には、瞬間式の熱交換器が設けられる場合がある。トイレ装置は、熱交換器によって温めた洗浄水を、おしりなどの人体局部に向けて吐出する温水洗浄動作を行う。熱交換器において故障などの異常が生じる可能性がある。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２５３７３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、かかる課題の認識に基づいてなされたものであり、熱交換器における異常を検知することができるトイレ装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
第１の発明は、瞬間式の熱交換器と、前記熱交換器に流れる水の流路を開閉する開閉弁と、前記熱交換器の下流に設けられた温度センサと、前記温度センサにより検出した検出温度を取得し、前記熱交換器を制御する制御部と、を備え、前記制御部は、前記開閉弁を閉じた状態において前記熱交換器を駆動する制御を行って前記検出温度の変化量を算出し、前記熱交換器を駆動する前記制御の開始から第１時間の間に、前記変化量が第１値以上とならない場合、異常ありと判定する判定制御を実施することを特徴とするトイレ装置である。
【０００６】
このトイレ装置によれば、熱交換器の下流の温度センサの検出温度の変化量に基づいて熱交換器における異常を検知することができる。
【０００７】
第２の発明は、第１の発明において、前記判定制御は、前記熱交換器を駆動する前記制御を第２時間行い、前記第２時間は、前記第１時間よりも短いことを特徴とするトイレ装置である。
【０００８】
このトイレ装置によれば、判定制御において、熱交換器を駆動する制御を行う第２時間が短いことにより、熱交換器において異常が生じていた場合に、熱交換器の過度な発熱を抑制しつつ、熱交換器における異常の有無を検知することができる。
【０００９】
第３の発明は、第２の発明において、前記制御部は、前記熱交換器を第１出力で駆動して前記熱交換器によって温められた水を、使用者の局部に向けてノズルに吐出させる温水洗浄制御を実施可能であり、前記判定制御における前記熱交換器を駆動する前記制御は、前記第１出力よりも小さい第２出力で前記熱交換器を駆動することを特徴とするトイレ装置である。
【００１０】
このトイレ装置によれば、判定制御における熱交換器の出力を小さくすることで、熱交換器において異常が生じていた場合に、熱交換器の過度な発熱を抑制しつつ、熱交換器における異常の有無を検知することができる。
（【００１１】以降は省略されています）
